一.ROS介绍

ROS是一组可以帮助我们建立机器人应用的软体库和实例，ROS版本的发布依托于Ubuntu版本。ROS发行版是一组有版本的ROS包。这些类似于Linux发行版(例如Ubuntu)，并主要是在Ubuntu上测试的。因此，它在特定Ubuntu版本做了充足的测试。用户可以在任何基于unix的平台上安装和运行ROS。

用户可能会在集成某些解决方案时可能会出现问题。这些问题通常与兼容性或某些库中缺乏兼容版本有关。确保成功的最佳方法是使用正确的Ubuntu版本，如ROS和ROS2发行版所推荐的，或者使用在硬件供应商提供的特定硬件和产品上经过全面测试的ROS。这两种方法都能确保ROS基础设施平稳运行。

二.研华RSB-3720介绍

RSB-3720硬件介绍：

NXP Arm® Cortex®-A53 i.MX8M Plus Quad/Dual，高达1.8 GHz

板载LPDDR4 4 GB / 6 GB, 4000MT/s内存

支持1路HDMI 1920x1080 60Hz, 一个单通道或一个双通道 24 位LVDS (或BOM可选 1个4通道MIPI-DSI)

支持1个4线RS-232/422/485, 1个USB3.2 Gen1 By 1, 1个USB2.0, 1个Micro SD, 1个麦克风输入/输出

一个为3G/4G提供信号的mini-PCIe, 1个M.2 2230 Key E 插槽

支持Yocto Linux 和 Android

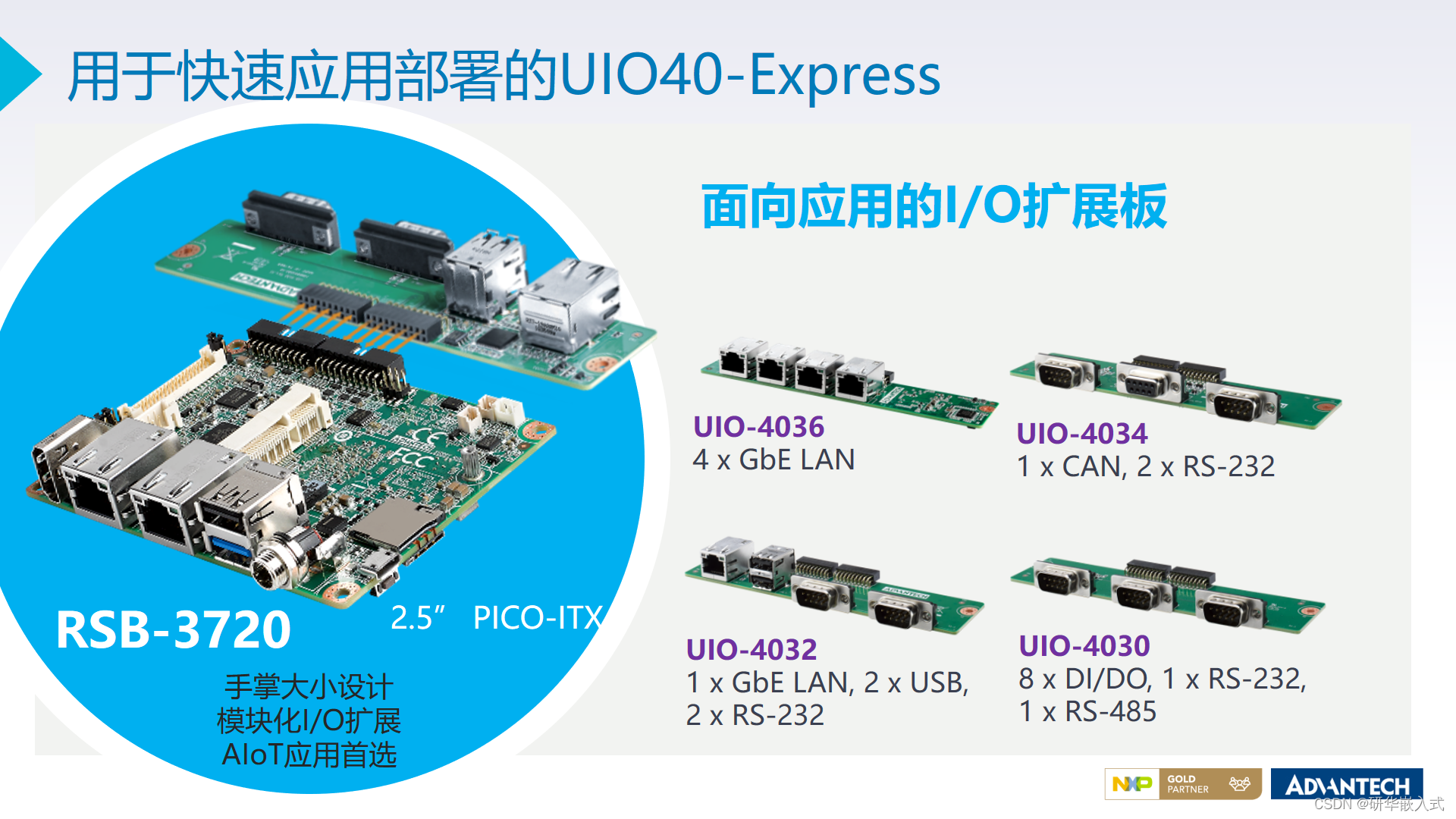

研华RSB-3720支持 I/O 扩展板UIO40-Express, UI/O扩展能够满足不同垂直行业的应用。

三.用eMMC或SD卡启动系统

使用RSB-3720引导操作系统有两种方法。第一种是从SD卡引导，第二种是通过eMMC引导。进行ROS开发评估的用户可能会发现，当从构建服务器或PC上刷新固件时，使用SD卡更容易。

Boot Strap	SW1-1	SW1-2	SW1-3	SW1-4
eMMC	OFF	ON	OFF	OFF
SD	ON	ON	OFF	OFF

A. SD 启动

B. eMMC 启动

C. 调试端口连接及测试

RSB-3720调试接口与COM1共用。请先连接调试console线，然后将usb - rs232电缆连接到您的PC终端。连接线缆到COM1引脚头旁边的HDMI连接器。RSB-3720可以通过串口线缆与主机服务器通信。可使用常用的串口通信程序，如HyperTerminal、Tera Term、PuTTY等。请设置波特率为115200。

四.BSP环境设置和构建说明

研华将搭建环境和镜像所需的流程简化为3个步骤:

1. 访问我们的AIM-Linux开发中心，选择基于silicon平台的相关BSP

2. 按照“One Step Build Image”方法下载脚本

3. 将构建映像闪存到SD卡，并从SD卡启动它

这种方法减少了工程师在环境设置期间所需的工作量，并帮助他们解决出现的问题。这个任务只需要用户在云中有一个本地PC或虚拟机——所有其他必要的元素都可以在互联网上找到。用户应该使用功能强大的PC或带有SSD的虚拟机来加快进程。同样，如果用户可以访问Azure VM服务，他们可以通过PC或笔记本电脑，使用存储在本地SD卡上的闪存镜像在云中完成任务。我们将在本教程后面详细说明如何在Linux和Windows上使用这些工具。

主机中的Docker设置

用户可以在Azure Cloud Service或本地构建机中使用Ubuntu系统设置虚拟机。

Docker安装说明

A .在构建机器上准备容器环境。操作系统请选择Ubuntu 18.04。

A-1更新APT包索引并且安装包允许APT通过HTTPS使用存储库:

$sudo apt-get update
$sudo apt-get install \
ca-certificates \
curl \
gnupg \
lsb-release

A-2 加Docker的官方GPC密匙

$ curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg

A-3建立稳固的存储库，安装docker引擎。

$ echo \
"deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/ubuntu \
$(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
$ sudo apt-get update
$ sudo apt-get install docker-ce docker-ce-cli containerd.io

B．使用研华制作的docker镜像（源于docerhub）

$ docker pull advrisc/u18.04-imx8lbv1
$ export CONTAINER_NAME=rsb-3720
$ mkdir adv-release-bsp
$ export WORKSPACE=~/adv-release-bsp
$ docker run --privileged -it --name ${CONTAINER_NAME} -v ${WORKSPACE}:/home/adv/adv-release-bsp -v /dev:/dev advrisc/u18.04-imx8lbv1 /bin/bash

五.构建指南

进入docker容器环境外壳时，需要执行以下操作:5.1 准备包括ROS meta layer的BSP

5.1制备BSP，加入ROS元层

# update CA certificates
$ sudo apt-get install apt-transport-https ca-certificates -y
$ sudo update-ca-certificates
$ export GIT_SSL_NO_VERIFY=1
$ repo init -u https://dev.azure.com/advcharles/IMX-Robot/_git/adv-arm-yocto-bsp -b imx-linux-zeus -m imx8LBVA0271_robot.xml
$ repo sync
$ ln -s sources/meta-robot-platform/imx/meta-robot/tools/setup-imx-robot.sh setup-imx-robot.sh

可以看到机器人平台已经包含在 BSP 中，然后你可以开始用你需要的ROS版本搭建你自己的机器人固件。例如，你可以选择 ros1melodic或kinetic或 ROS2 foxy。

$ DISTRO=imx-robot-xwayland MACHINE=imx8mprsb3720a1 source setup-imx-robot.sh -r melodic -b imx8mprsb3720a1-robot-melodic
$ bitbake imx-robot-system
$ DISTRO=imx-robot-xwayland MACHINE=imx8mprsb3720a1 source setup-imx-robot.sh -r kinetic -b imx8mprsb3720a1-robot-kinetic
$ bitbake imx-robot-system
$ DISTRO=imx-robot-xwayland MACHINE=imx8mprsb3720a1 source setup-imx-robot.sh -r foxy -b imx8mprsb3720a1-robot-foxy
$ bitbake imx-robot-system

5.2 刷镜像和扩展 rootfs 空间

请刷镜像到你的主机电脑或笔记本。

$ scp charles@desktop:~/adv-release-bsp/imx8mprsb3720a1-robot-melodic/tmp/deploy/images/imx8mprsb3720a1/imx-robot-system-melodic-imx8mprsb3720a1-20220309072100.rootfs.wic.bz2 .

A. Linux

选择您的 udisk 名称来替换/dev/sdx，就像/dev/sdc 一样，但是您应该注意不要使用系统磁盘或者重要的存储磁盘

$ sudo dd if=./imx-robot-system-melodic-imx8mprsb3720a1-20220309072100.rootfs.wic.bz2 of=/dev/sdx

B. Windows

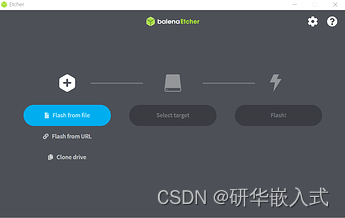

用户可以选择 balenaEtcher将映像flash到他们的Windows操作系统。或者，他们也可以选择Linux版本1。Linux版本1的图形界面操作与Windows版本类似。

5.3 【技巧和方法】当遇到设置Nxp8987 SDK support和source mirror失败

A.请在你的构建文件夹的 local.conf 文件中加 MACHINE_FEATURES_remove = " nxp8987 "和移除source mirror 以防止构建失败

B.通过添加 IMAGE _ install _ append = “ orb-slam2”来使用 slam demo，请将 orb-slam2包含到图像中

C.如果需要预留磁盘空间，可以在构建文件夹的 local.conf 文件中添加 INHERIT + = “ rm _ work”特性。

六.在ROS中启动摄像头(仅支持USB摄像头-目前不支持MIPI摄像头)

ROS1仍然是机器人应用的热门选择。因此，我们将演示ROS1的使用。我们在这个教学中使用的版本是基于螺旋分布。我们将演示如何启动USB摄像头节点。本演示还将在您的HDMI显示器上显示相机预览-这是一个ROS节点。

$ source /opt/ros/melodic/setup.bash
$ roscore&
$ roslaunch usb_cam usb_cam-test.launch

七.SLAM演示

你可以在下面的链接看到必要的材料

https://codeload.github.com/raulmur/ORB_SLAM2/zip/refs/heads/master

http://robotics.ethz.ch/~asl-datasets/ijrr_euroc_mav_dataset/machine_hall/MH_02_easy/MH_02_easy.zip

$ mono_euroc/orb-slam2/Vocabulary/ORBvoc.txt

ORB_SLAM2/Examples/Monocular/EuRoC.yaml mav0/cam0/data ORB_SLAM2/Examples/Monocular/EuRoC_TimeStamps/MH01.txt

八.结论

熟悉ROS开发的用户会发现ROS在Ubuntu系统中集成得很好。这是因为ROS被广泛用于在Ubuntu x86架构上开发机器人解决方案。相反，基于arm的平台通常默认提供嵌入式Linux(如Yocto OS)，由于嵌入式Linux以提供一个框架而闻名，使终端用户能够从构建块设计自己的操作系统，因此使用ROS平台安装和开发更加困难。研华的BSP与ROS完全集成。ROS开发人员可以专注于开发ROS应用，并致力于设计低功耗的机器人解决方案，而不会产生冲突和混乱。这将进一步帮助降低基于Arm平台的开发成本和相关的麻烦。
