SPI工作模式



1.  SPI总线条数

MISO:主设备输入/从设备输出引脚。该引脚在从模式下发送数据,在主模式下接收数据。

MOSI:主设备输出/从设备输入引脚。该引脚在主模式下发送数据,在从模式下接收数据。

SCK:串口时钟,作为主设备的输出,从设备的输入。

CS:从设备选择。这是一个可选的引脚,用来选择主/从设备。它的功能是用来作为“片 选引脚”,让主设备可以单独地与特定从设备通讯,避免数据线上的冲突。

2. SPI的工作模式由时钟的极性和时钟的相位决定

(1)时钟极性(scl polarity):CPOL,

CPOL=1,总线空闲时,SCLK时钟为高电平;

CPOL=0, 总线空闲时,SCLK时钟为低电平;

(2)时钟相位(scl phase):CPHA

CPHA=1时,在时钟SCLK的第一个边沿对数据进行采样;

CPHA=0时,在时钟SCLK的第二个边沿对数据进行采样;

3. SPI的工作模式

根据时钟极性和时钟相位的2种工作模式,所以SPI具有4种不同的工作模式:

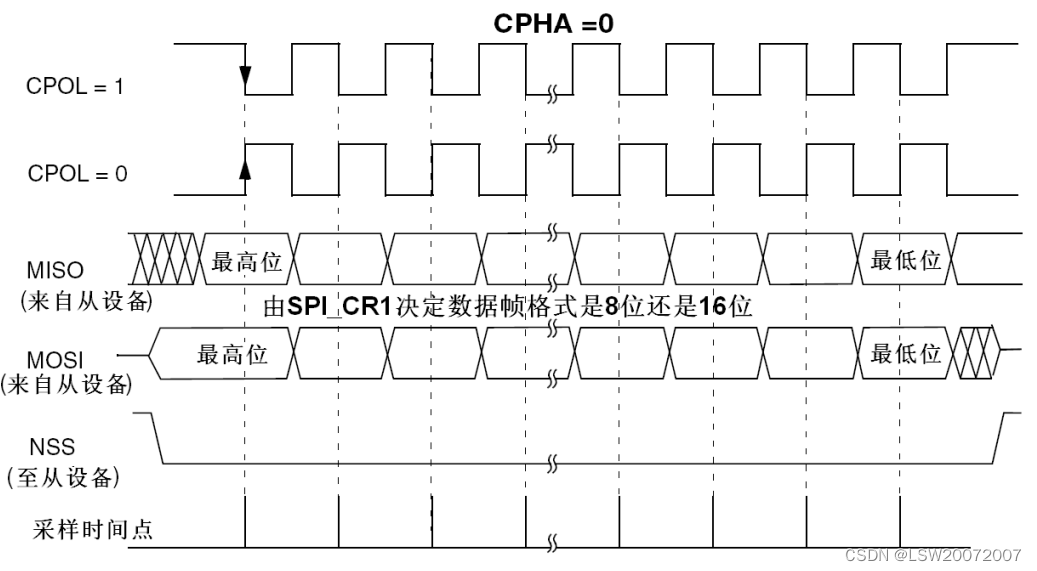

(1) 模式0

CPOL=0,CPHA=0,总线空闲时,时钟为低电平,在时钟SCLK的第一个边沿对数据进行采样,在该模式下,时钟的第一个边沿为上升沿,意味着在上升沿对数据进行采样;

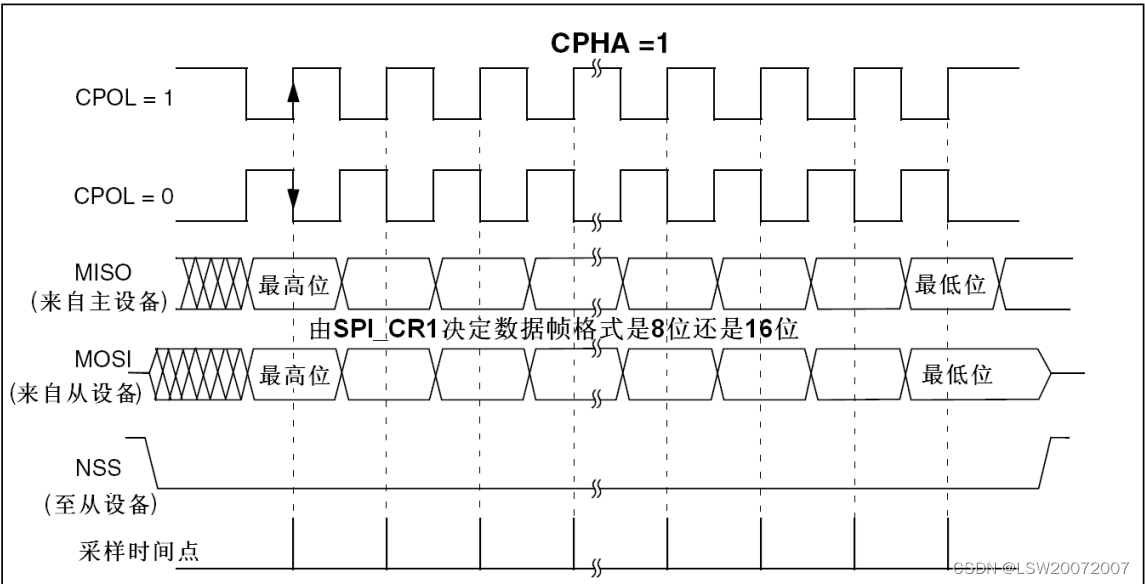

(2)模式1

CPOL=0,CPHA=1,总线空闲时,时钟SCLK为低电平,在时钟的第二个边沿对数据进行采样,在该模式下,意味着在时钟的下降沿对数据进行采样;

(3)模式2

CPOL=1,CPHA=0,总线空闲时,时钟为高电平,在时钟SCLK的第一个边沿对数据进行采样,在该模式下,时钟的第一个边沿为下降沿,意味着在下降沿对数据进行采样;

(4)模式3

CPOL=1,CPHA=1,总线空闲时,时钟为高电平,在时钟SCLK的第二个边沿对数据进行采样,在该模式下,时钟的第一个边沿为下降沿,意味着在上升沿对数据进行采样;





### SPI 工作模式概述 SPI(Serial Peripheral Interface)是一种同步串行通信接口,用于短距离通信,主要在嵌入式系统中使用。它支持四种工作模式,这些模式由时钟极性和相位决定。 #### 时钟极性 (CPOL) 和时钟相位 (CPHA) - **CPOL**: 定义了空闲状态下的时钟电平。 - CPOL = 0 表示时钟信号在空闲状态下为低电平[^1]。 - CPOL = 1 表示时钟信号在空闲状态下为高电平[^1]。 - **CPHA**: 定义了数据采样时刻。 - CPHA = 0 表示第一个时钟边沿采集数据[^1]。 - CPHA = 1 表示第二个时钟边沿采集数据。 这四个组合形成了 SPI 的四种工作模式: | Mode | CPOL | CPHA | |------|------|------| | 0 | 0 | 0 | | 1 | 0 | 1 | | 2 | 1 | 0 | | 3 | 1 | 1 | 每种模式适用于不同的设备需求,具体的选择取决于外设的要求以及主控制器的能力。 #### 配置方法 在 Linux 内核驱动程序中,可以通过 `struct spi_device` 结构体中的字段来设置 SPI 设备的工作模式。以下是配置 SPI 模式的代码示例: ```c #include <linux/spi/spi.h> // 创建一个新的 SPI 设备结构体 struct spi_device *spi; // 设置 SPI 模式 spi->mode = SPI_MODE_0; // 或者 SPI_MODE_1, SPI_MODE_2, SPI_MODE_3 // 设置其他参数 spi->bits_per_word = 8; // 每字传输的比特数 spi->max_speed_hz = 1000000; // 最大频率为 1 MHz // 注册 SPI 设备 int ret = spi_add_device(spi); if (ret) { printk(KERN_ERR "Failed to add SPI device\n"); } ``` 以上代码展示了如何通过编程方式指定 SPI 模式和其他相关参数。 --- ### 嵌入式图形帧缓冲区初始化示例 除了 SPI 协议本身,有时还需要关注与之配合使用的硬件模块。例如,在某些嵌入式平台上,可能会看到如下日志输出: ``` [ 0.867547] simple-framebuffer 43e89000.framebuffer: format=x8r8g8b8, mode=800x480x32, linelength=3200 ``` 这段日志表明系统正在初始化一个简单的帧缓冲区设备,其分辨率为 800×480,颜色深度为 32bpp,并指定了像素格式为 x8r8g8b8[^2]。这种情况下,SPI 可能被用来连接外部显示控制器或其他外围设备。 ---
