MAX3485使用记录

本文介绍了RS485通信中RO、DI、RE和DE引脚的功能,强调了它们在半双工通信中的作用。RO引脚用于接收数据,DI用于发送,RE和DE组合控制芯片的发送和接收状态。当RE和DE接高电平时,芯片发送数据;反之,接收数据。在半双工场景下,RO和DI可共用。结合芯片手册的引脚说明,理解这些引脚的工作原理对于RS485通信至关重要。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

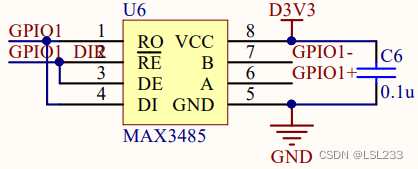

RO引脚用于接收另一个模块发过来的数据,DI引脚用于发送数据给另一个模块。RE和DE用于控制该芯片是处于发送还是接收,RE为低电平,RO可接收数据。DE为高电平,DI可输出数据。一般RE和DE连在一起用,给高电平,芯片处于发送状态,给低电平,芯片处于接收状态。A、B接另一个485模块的两根差分信号线A、B。如果是半双工通信,RO和DI也可接在一起,如上图所示。

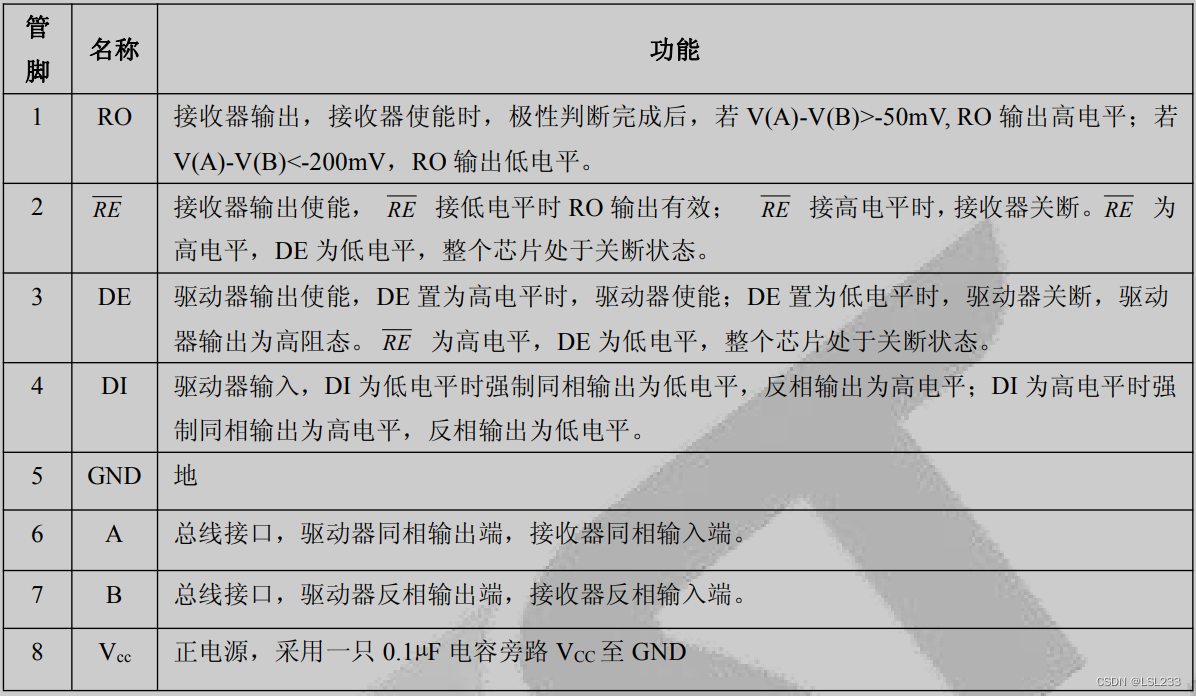

上面是大白话版本,下图是芯片手册的引脚说明,可以结合着看。
