(9) 结构管理器(Product Structure Editor)
一、基本概念
(1） BOM视图（BOM View)
是Teamcenter中一种具体定义零组件（装配件）信息的数据对象，它存放了该零组件（装配件）的装配结构。
BOM 视图必须依附于零组件，否则无使用意义。
(2）BOM视图版本（BOM View Revision)
是Teamcenter中一种具体定义零组件版本(装配件版本）信息的数据对象，它存放了该零组件版本的装配结构。
BOM 视图版本必须依附于零组件版本，否则无使用意义。
零组件版本下有一个 BOM 视图版本,表示这个零组件版本是一个装配件。其装配关系必须将 BOM 视图版本发送到结构管理器打开查看、编辑、配置和保存。
不同的用户经常需要以不同的方式查看产品的结构。如设计部门可能需要按照子系统的组织方式查看装配结构,制造部门需要的结构要能反映装配的工艺顺序等。为了更好地满足用户的需求，针对上述不同用途（如设计、制造）存在不同的产品零部件明细表的构建形式，所以 Teamcenter 中通过定义不同类型的 View来分别表示类型View用于表示产品设计明细表，类型MEProcess用于表示工艺明细表等。

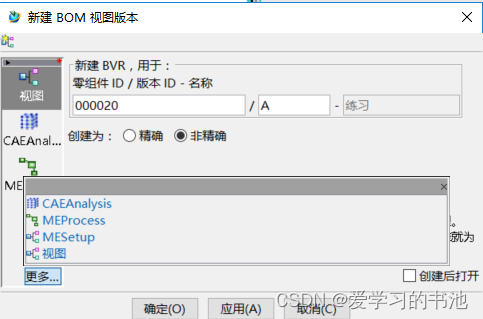

也可以为一个零组件版本创建多个不同类型的BOM 视图版本。
(3）非精确装配（Imprecise)
指向Item（具体用哪个Revision则由配置规则决定)，允许工程师按照他们希望的配置来查看产品结构，是一种动态装配。例如，为正式生产而已经发放或包含最后工作的零部件的版本。
非精确装配的优势在于所有用户面对相同的基本产品结构，可以配置为适合特定的需求。每当一个新的零件发放和创建，非精确装配能够自动配置为最新的，这样不必创建一个复制后手工升级它，
(4）精确装配（Precise)
指向确定的 Item Revision，是一种静态装配，在控制配置的情况下非常有用，如设计阶段，当父装配发放后(不再修改)，一个小小的变动会导致所有版本变化。
装配中一个单件的新版本需要每一个父装配直至顶层都需要修订版本。
(5）事例(Occurrence)
在Teamcenter中当添加一个零组件版本到一个装配件（零组件版本）时，就是创建一个零组件版本到上级装配件零组件版本的一个装配关系(事例)。
事例保存在BOM视图版本中。
(6)BOM行(BOM Line)
一个装配关系(事例)在结构管理器中显示为一个BOM Line。
(7)度量单位(UOM，Unit Of Measure)
可以是升、立方米等。
(8）装配数量（Quantity)
只有具有单位的零组件版本数量才可以是小数。(9）标注（Note):用于记录和描述装配的特性，如扭矩等。
(9) 结构管理器(Product Structure Editor)
产品结构化编辑器(PSE, Product Structure Editor)是Teamcenter Engineering的功能模块之一。
其主要功能有以下几个方面:产品材料明细表的创建与修改;
产品材料明细表的版本控制和变量定义;
可选件、替换件的管理;
产品结构配置规则的定义;
根据配置规则自动输出 BOM;
支持对“零件或子部件被哪些部件采用”和“部件采用了哪些零件或子部 件”的查询;
支持对产品文档的查询;
产品材料明细表的多视图管理;
系列化产品结构视图管理;
支持与制造资源计划(MRPII)或企业资源计划（ERP)的集成。
二、BOM编制与基本维护
1.创建零件间使用关系
设计工程师或者配置工程师在“结构管理器”应用程序下创建零部件间的使用关系(BOM)。
用户可以将已经创建好的零件添加为某个装配件的子零件，也可以在装配件下直接创建一个子零件。
考虑到相同的几个零件其装配位置可能不同，因此，不同零件号的装配件可以包括完全相同的子零件。
实例1 创建零组件“000026-车身系统”间的使用关系

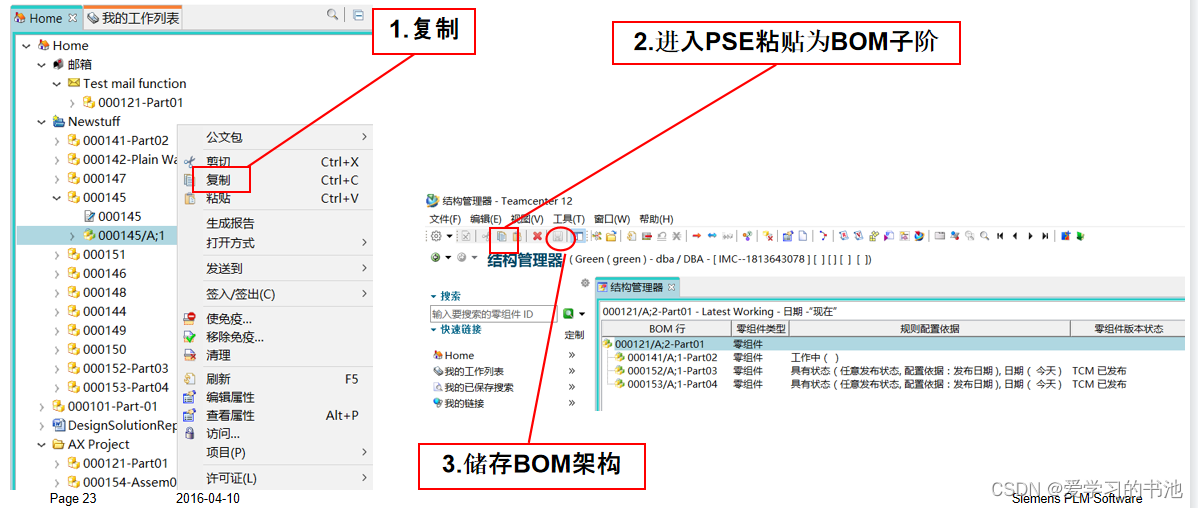

方法一：
方法二：
方法三：

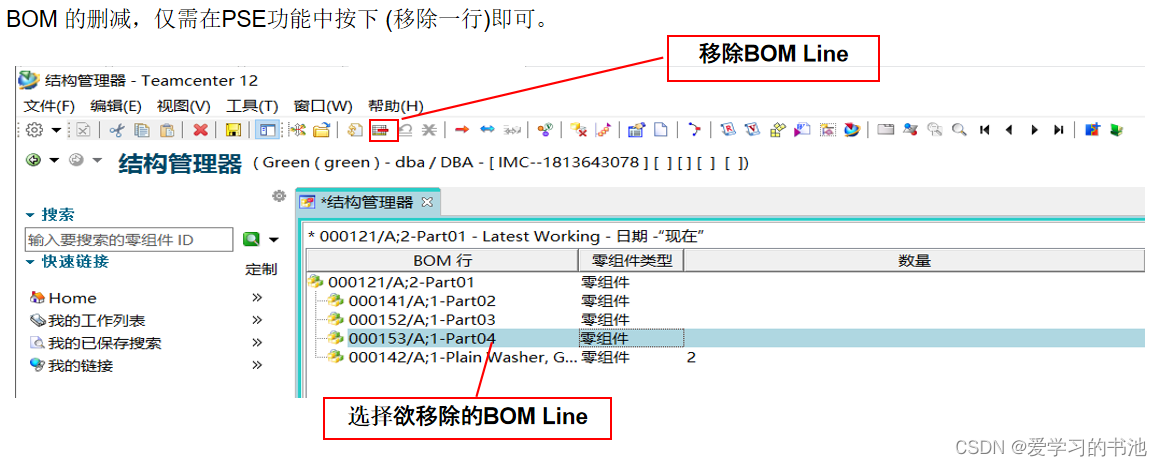

删减零件
2. 显示结构管理器待处理编辑的标记
之后重启TC，设置生效。
3. 重复件打包管理
4. 展开折叠BOM
（1）向下展开....
（2）向下展开
（3）自下折叠

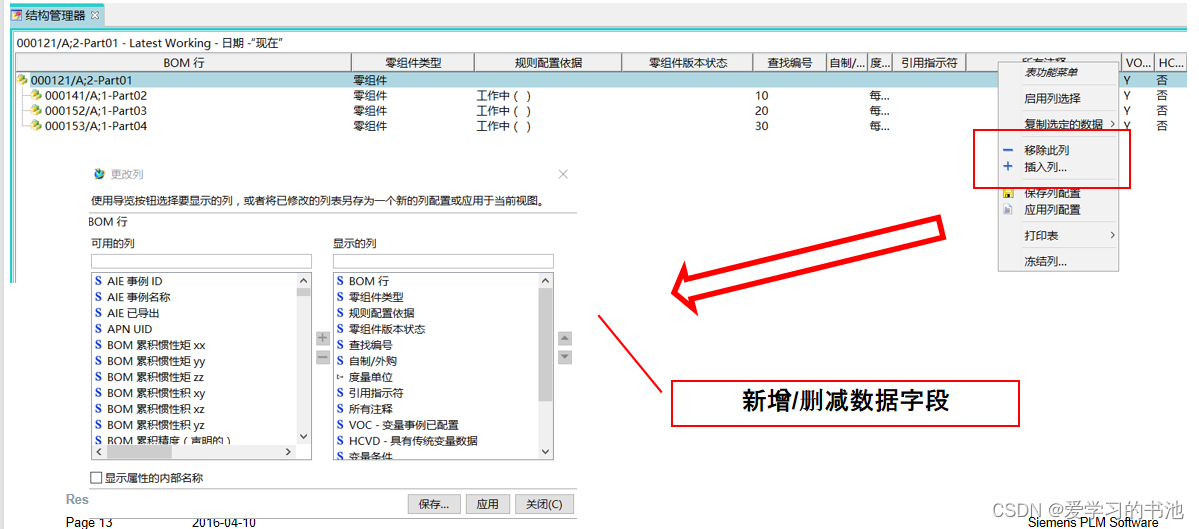

5.添加BOM的数据栏位

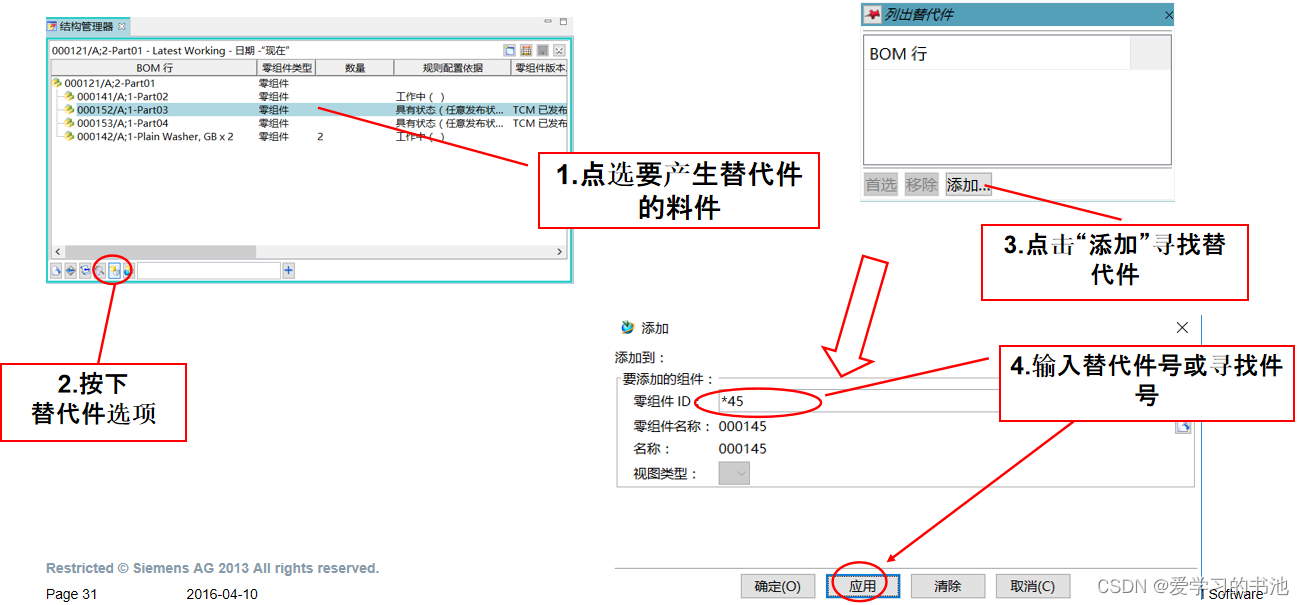

实例2 替换子零件
方法一：
方法二：
实例3 管理全局备选件
全局备选件提供跨BOM视图的能力，在所有BOM视图版本中有效。
为BOM更改和零部件替换提供了全局一致性，避免遗漏。
产品工程师可以为零件设置全局备选件，以表达在任何装配下可以用一个零件替换当前零件，此操作可以在“结构管理器”中完成，也可以在“我的Teamcenter”中完成。
在结构管理器中，在BOM行可以显示备选件列表。
在“我的Teamcenter”应用程序：1）选择
