VRRP浮动路由

前言

浮动路由与VRRP介绍

内容要点：R1
1、浮动路由
2、VRRP

注意事项
1、浮动路由默认是优先级是60，越小越优先，如果是第二条路由
优先级是比默认的要大，一般配置60以上

2、VRRP ：(公有协议)
在多个路由器之间运行，
可以虚拟出一个或者多个网关IP地址(虚拟路由器)；
从而实现内网不同网段之间的互通；

3、VRRP的工作过程：
●运行VRRP的“多个”路由器之间通过 VRRP 报文的交互，从而选择
出一个最牛的路由器，作为 Master 路由器 ，以后就用来这个设备来转发数据包；
●Master 路由器，仅仅只有一个；其他的路由器称之为 backup 路由器；
●同时，Master 和 Backup 路由器，会产生一个虚拟的路由器，也就是一个
虚拟的IP地址

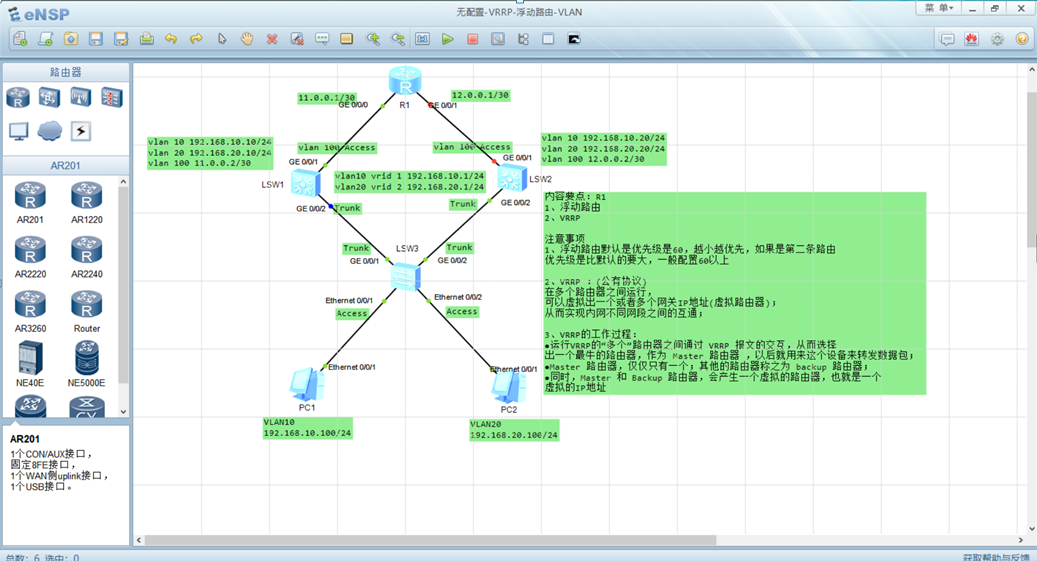

一：实验环境

1.1环境：

华为ensp软件

1.2 设备

PC机和路由器及交换机

两台初始化状态的PC机和两台初始化状态的路由器，三台交换机

二．实验需求

SW1和SW2构成主备路由，当有一方挂掉，数据会从另外一方过 ；R1配置浮动路由

三：实验过程

3.1：配置设备

在ensp中，将PC机和路由器及交换机准备好。

3.2配置SW1交换机

3.2.1 配置接口

[SW1]v b 10 20 100

[SW1]int g0/0/2

[SW1-GigabitEthernet0/0/2]p l t

[SW1-GigabitEthernet0/0/2]port t a v 10 20

[SW1-GigabitEthernet0/0/2]int g0/0/1

[SW1-GigabitEthernet0/0/1]p l a

[SW1-GigabitEthernet0/0/1]p d v 100

[SW1-GigabitEthernet0/0/1]un sh

3.2.2配置三层交换机的VLANIF

[SW1]int vlan 10

[SW1-Vlanif10]ip add 192.168.10.10 24

[SW1-Vlanif10]int vlan 20

[SW1-Vlanif20]ip add 192.168.20.10 24

[SW1-Vlanif20]int vlan 100

[SW1-Vlanif100]ip add 11.0.0.2 30

3.2.3配置VRRP

SW1的VLANIF10配置主路由与SW2的VLANIF10备路由构成主备关系；

SW1的VLANIF20配置备用路由与W2的VLANIF10主路由构成备主关系；

[SW1]int vlanif 10

[SW1-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1

[SW1-Vlanif10]vrrp vrid 1 priority 120 #vrrp的优先级越大越有优先

[SW1-Vlanif10]vrrp vrid 1 track interface g0/0/1 #监听端口

[SW1-Vlanif10]vrrp vrid 1 track interface g0/0/2 #监听端口

[SW1]int vlanif 20

[SW1-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1

[SW1-Vlanif20]vrrp vrid 2 priority 115 #备用路由不用监听端口

##### 3.2.4配置路由信息

[SW1]ip route-static 0.0.0.0 0.0.0.0 11.0.0.1

3.3配置SW2交换机

3.3.1 配置接口地址

[SW2]v b 10 20 100

[SW2]int g0/0/2

[SW2-GigabitEthernet0/0/2]p l t

[SW2]int g0/0/2

[SW2-GigabitEthernet0/0/2]p l t

[SW2-GigabitEthernet0/0/2]p t a v 10 20

[SW2-GigabitEthernet0/0/2]un sh

[SW2-GigabitEthernet0/0/2]int g0/0/1

[SW2-GigabitEthernet0/0/1]p l a

[SW2-GigabitEthernet0/0/1]p d v 100

[SW2-GigabitEthernet0/0/1]un sh

3.3.2 配置vlanif

[SW2]int vlanif 10

[SW2-Vlanif10]ip add 192.168.10.20 24

[SW2-Vlanif10]int vlanif 20

[SW2-Vlanif20]ip add 192.168.20.20 24

[SW2-Vlanif20]int vlanif 100

[SW2-Vlanif100]ip add 12.0.0.2 30

3.3.3 配置vrrp

[SW2-Vlanif100]int vlanif 10

[SW2-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.1

[SW2-Vlanif10]vrrp vrid 1 priority 115  #备

[SW2]int vlanif 20

[SW2-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.1

[SW2-Vlanif20]vrrp vrid 2 priority 120  #主

3.3.4配置路由信息

ip route-static 0.0.0.0 0.0.0.0 12.0.0.1

3.4配置R1路由器

3.4.1配置接口

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 11.0.0.1 30

[R1-GigabitEthernet0/0/0]un sh

[R1-GigabitEthernet0/0/0]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 12.0.0.1 30

[R1-GigabitEthernet0/0/1]un sh

[R1]int loo 0

[R1-LoopBack0]ip add 1.1.1.1 24

3.4.2配置浮动路由 （优先级数越小越优先）

[R1]ip route-static 192.168.10.0 255.255.255.0 11.0.0.2 #默认是60

[R1]ip route-static 192.168.10.0 255.255.255.0 12.0.0.2 preference 70 # 上面的路宕了该条路由信息会自动写进路由表，路就会飘到12.0.0.2接口上

[R1]ip route-static 192.168.20.0 255.255.255.0 12.0.0.2

[R1]ip route-static 192.168.20.0 255.255.255.0 11.0.0.2 preference 70

3.5检查是否满足需求

3.5.1主备路由无宕机的情况

3.5.2 模拟SW1的VLAN10线路宕机 抓包

3.5.3 模拟SW2的VLAN20线路宕机 抓包

四．实验总结

1.浮动路由默认是优先级是60，越小越优先，如果是第二条路由优先级是比默认的要大，一般配置60以上

2.ARRP 优先级范围1-254 数值越大越优先，所以主ARRP优先级配置比备路由ARRP优先级数值大。
3.三层交换机接口无法配地址,要在vlan里配接口地址
