单臂路由综合实验

本实验使用华为ENSP软件,通过配置四台交换机和一台路由器,实现单臂路由连接。实验中详细介绍了从环境搭建到各设备配置的步骤,包括交换机和路由器的配置,并在PC端进行测试验证路由的正确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一:实验环境

1.1: 华为ensp软件
1.2: PC机和路由器及交换机

两台初始化状态的PC机和两台初始化状态的路由器,三台交换机

二:实验过程

2.1:配置环境

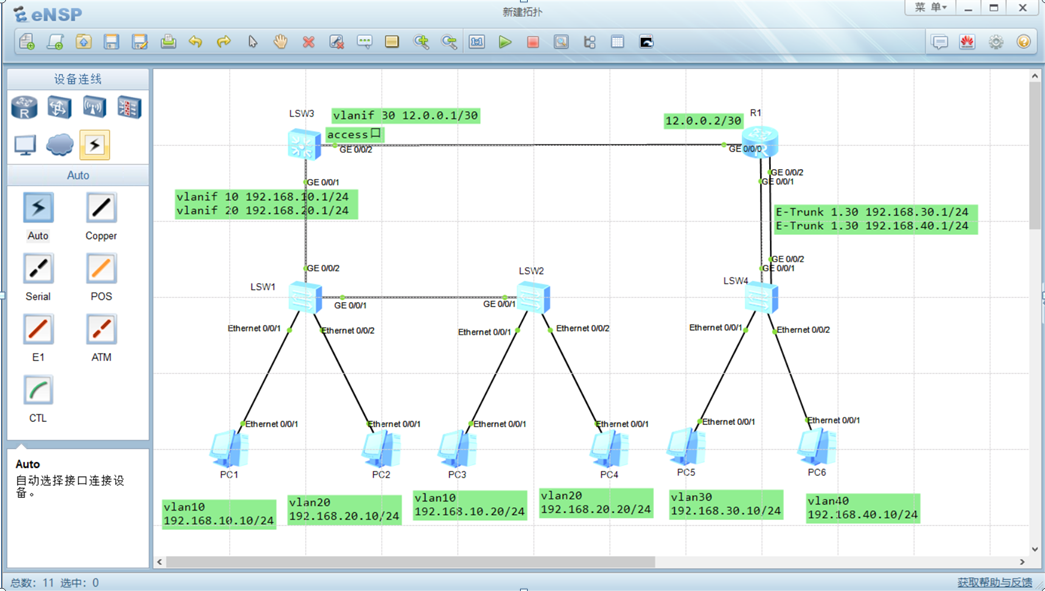

在ensp中,将两台PC机和路由器及交换机准备好,按如下图布置拓扑。

mark

2.2 配置SW1交换机
[SW1] vlan batch 10 20

[SW1] interface Ethernet0/0/1

[SW1-Ethernet0/0/1]port link-type access

[SW1-Ethernet0/0/1]port default vlan 10

[SW1-Ethernet0/0/1]un sh

[SW1]interface Ethernet0/0/2

[SW1-Ethernet0/0/2]port link-type access

[SW1-Ethernet0/0/2]port default vlan 20

[SW1-Ethernet0/0/2]un sh

[SW1-Ethernet0/0/1]int g0/0/1

[SW1-GigabitEthernet0/0/1]p l t

[SW1-GigabitEthernet0/0/1]p t a v a

[SW1-GigabitEthernet0/0/1]un sh

[SW1-Ethernet0/0/1]int g0/0/2

[SW1-GigabitEthernet0/0/2]

[SW1-GigabitEthernet0/0/2]p l t

[SW1-GigabitEthernet0/0/2]p t a v
