一个电感和一个电容串联，在某个特定的频率，就会发生谐振，这个频率就是谐振频率。串联谐振电路有如下特点：
谐振时整个电路阻抗呈电阻性，阻抗最小，电流达到最大；
谐振时电感和电容两端的电压达到最大。

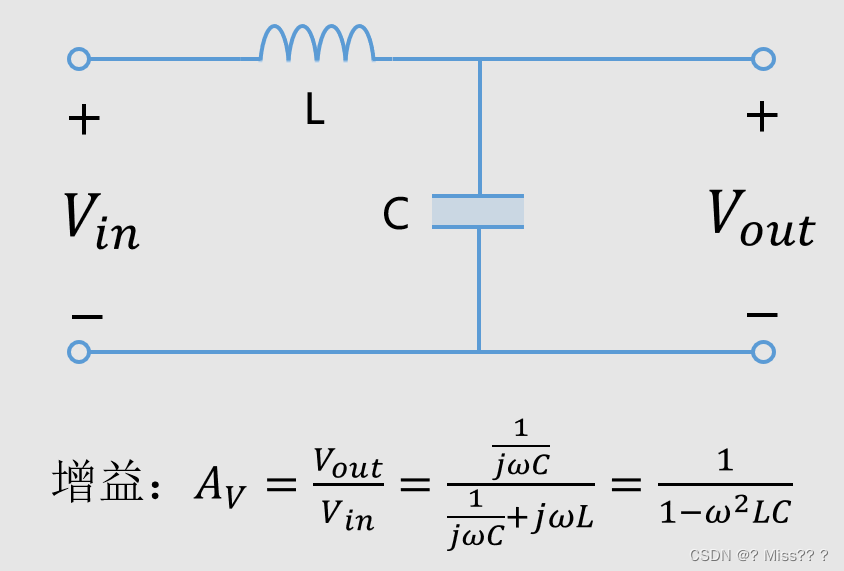

在这里插入图片描述

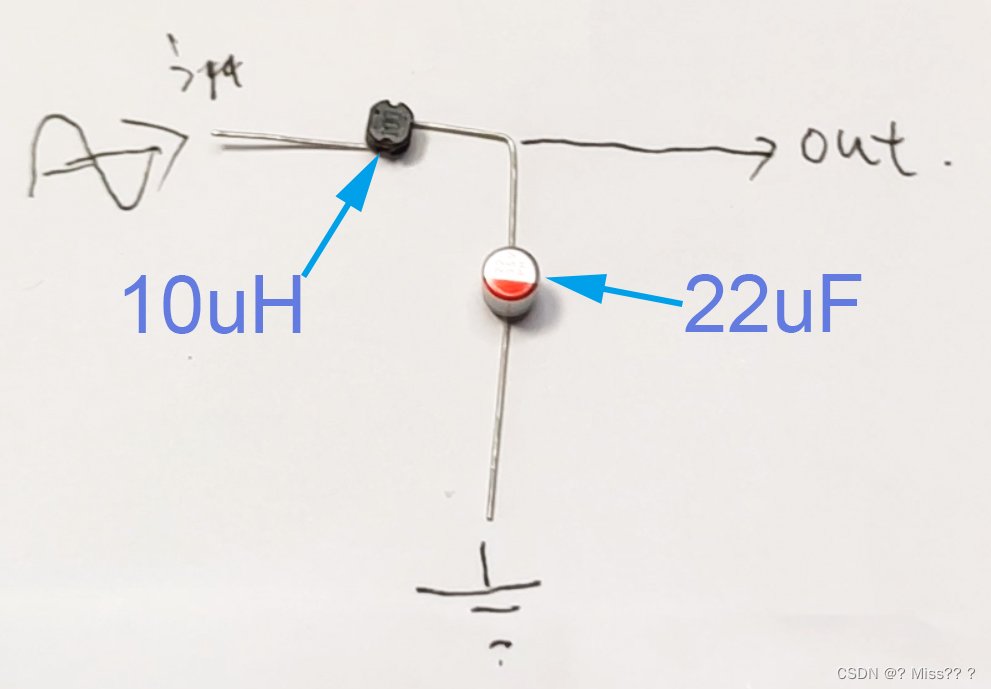

上图就是一个LC串联典型电路，一般被用于低通滤波。我们准备一个电感和电阻串联的电路如下所示：
在这里插入图片描述

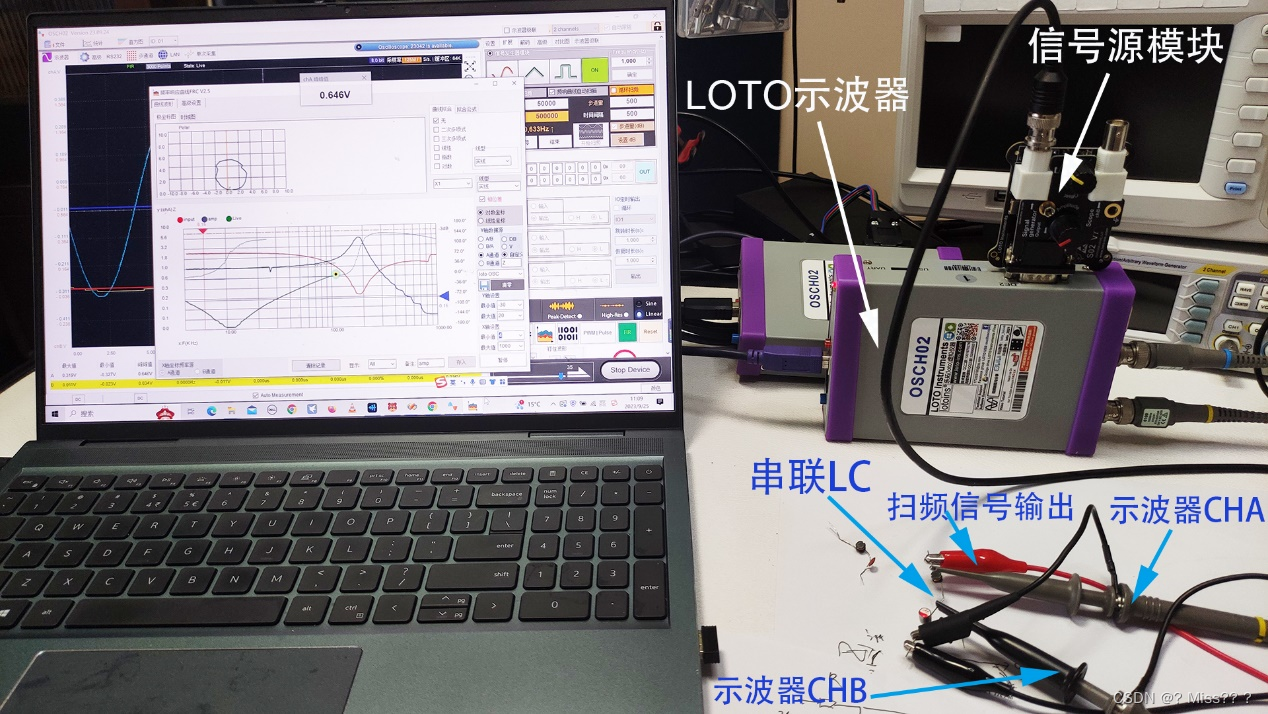

我们准备一台LOTO的虚拟示波器OSCH02S，也就是示波器加信号源的版本，我们用信号源产生一个扫频正弦波，作为上图的Vin输入，把示波器的AB两个通道加在输入Vin和输出端Vout处。
在这里插入图片描述

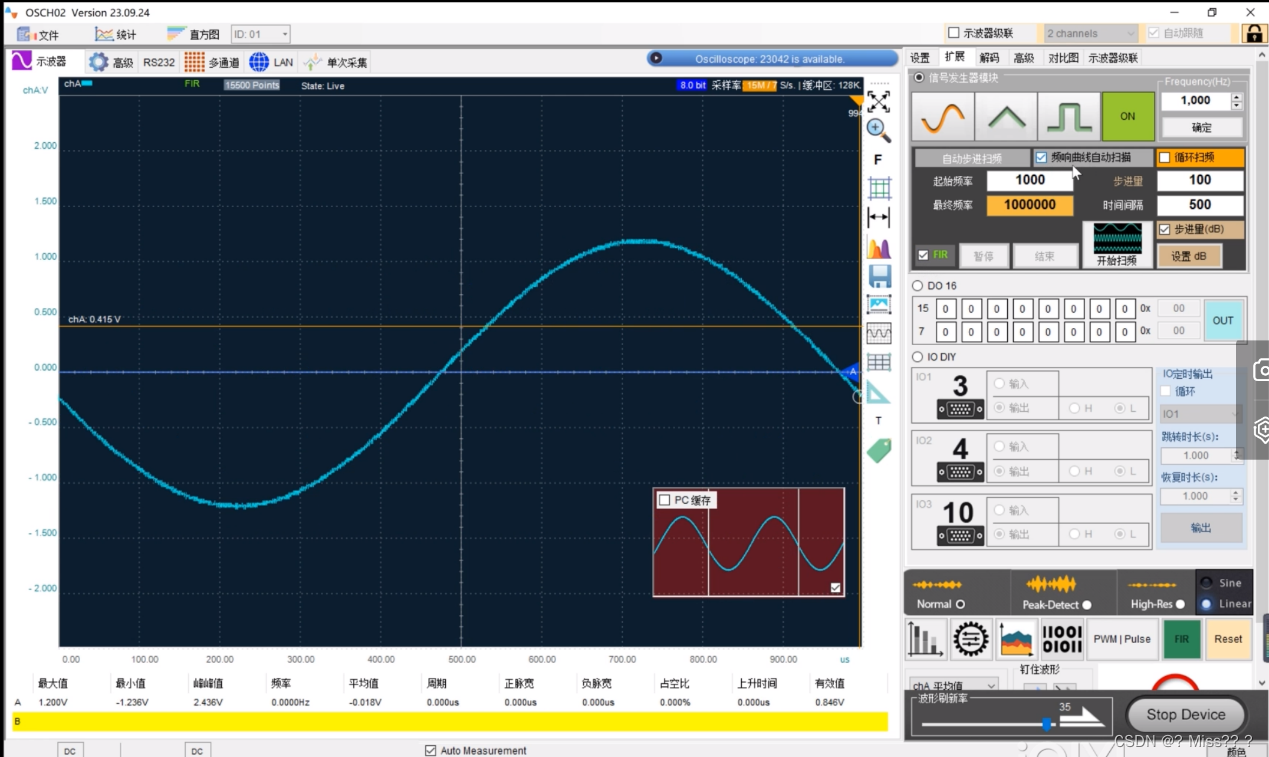

我们在上位机软件上设置好扫频参数，如下图所示：
在这里插入图片描述

我们先扫频得到通道A也就是输入端的频响曲线如下图所示，可以看到扫频正弦波信号加在LC串联电路两端，示波器CHA也就是LC两端的信号幅频曲线中，一
