思科配置交换机

访问及配置交换机

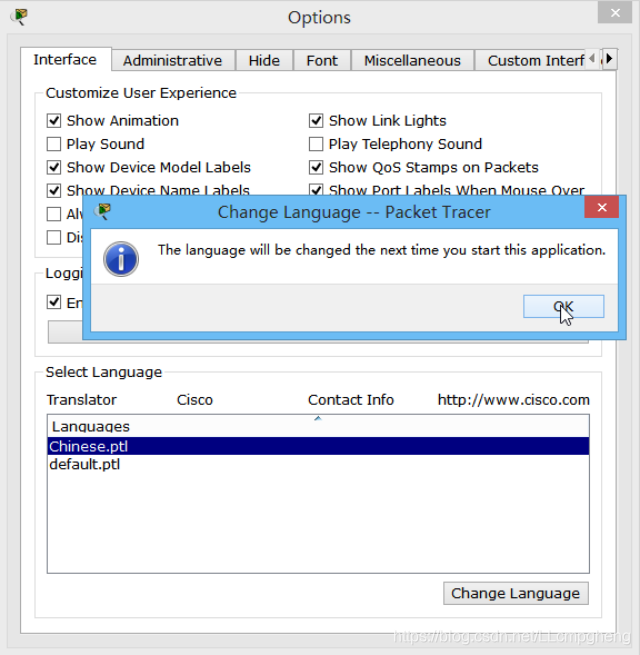

思科的汉化包使用：打开菜单“Options”–>“Preferences”–>切换到“Interface”选项卡–>选择下方的Chinese.ptl–>单击右下角“Change Language”按钮，弹出提示时单击“OK”，

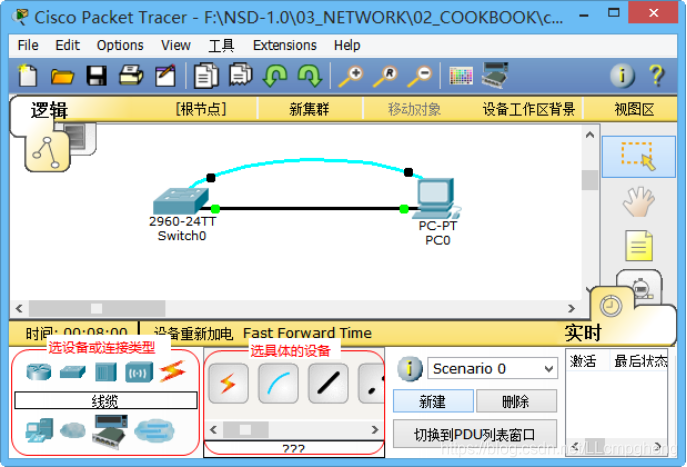

搭建拓扑图：一个pc一个交换机

步骤一：通过超级终端访问交换机

1）配置并打开超级终端

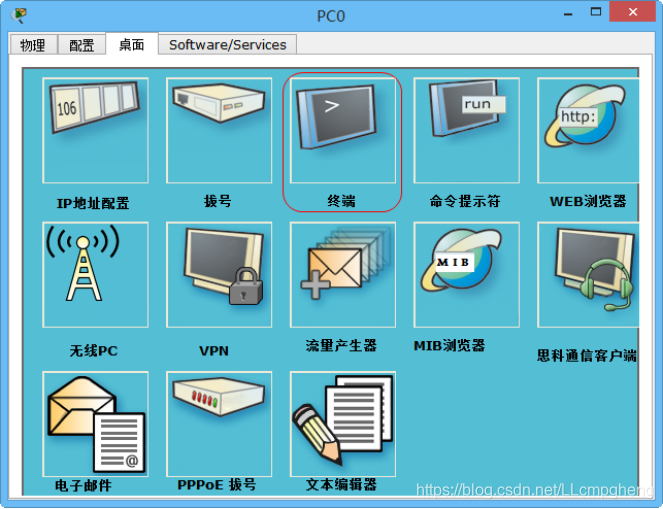

在此前建立的Packet Tracer实验拓扑环境中，单击PC机以打开此设备，确认电源已启动（机箱示意图上的指示灯为黄绿色），切换到“桌面选项卡”，如图-14所示，找到其中的“终端”并单击打开。

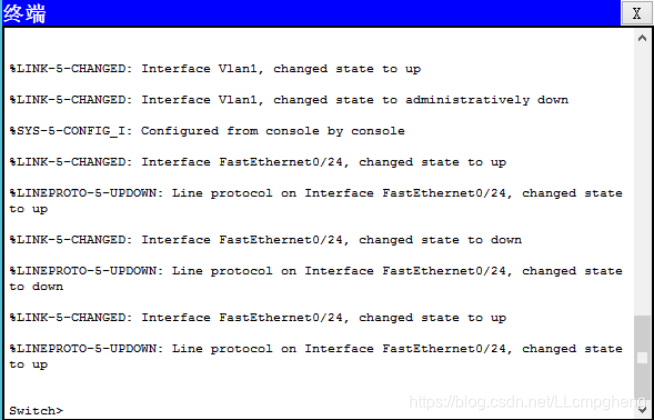

可以看到“终端”窗口了，其中显示了通过Console线连接的交换机初始化信息，回车后可进入交换机的“Switch>”配置系统。

提示：在Packet Tracer环境中，可直接单击交换机图标，然后切换到“命令行”选项卡，也可以进入IOS配置环境。

步骤二：交换机工作模式的进入与退出

1）交换机工作模式的进入如下：

Switch>enable //切换为特权模式 Switch# configure terminal //进入全局配置模式
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface fastEthernet 0/1 //进入接口模式
Switch(config-if)#

2）交换机工作模式的退出下：

Switch(config-if)#exit //接口模式退到全局配置模式
Switch(config)#exit //全局配置模式退到特权模式
Switch#exit //特权模式退到用户模式

步骤三：修改交换机主机名

进入全局配置模式后，使用hostname指令可以为交换机设置主机名。例如，以下操作可以将主机名设置为sw1：

Switch(config)# hostname sw1 //配置主机名 sw1(config)#

步骤四：查看交换机配置信息

查看交换机当前的运行配置： 查看交换机当前的运行配置（或write terminal）： sw1# show running-config
//查看当前的运行配置 Building configuration…

Current configuration : 1052 bytes ! version 12.2 no service
timestamps log datetime msec no service timestamps debug datetime msec
no service password-encryption ! hostname sw1 //已配置主机名

步骤五：交换机密码配置

1）设置特权模式口令

包括两种典型的方法（任选其一）： 方法1（明文）：enable password 密码字串 方法2（加密）：enable secret
密码字串 比如，以下操作将明文口令设为cisco、加密口令设置为cisco2960： sw2960(config)# enable
password cisco sw2960(config)# enable secret cisco2960
返回全局配置模式，查看运行配置可观察两种口令设置的差异： sw2960(config)# end //返回特权模式 sw2960#
%SYS-5-CONFIG_I: Configured from console by console

sw2960# show running-config //查看当前的运行配置 … … ! hostname sw2960 !
enable secret 5 $1$mERr$pUBB1obEqpmMUtC1rBieD1 //加密口令设置 enable
password cisco //非加密的口令设置 ! ! … …
执行disable切换到用户模式，再执行enable切换到特权模式，此时会要求输入正确的口令才允许进入（如果明文/密文口令都设置了，则密文口令起作用）：
sw2960> enable Password: //尝试明文口令cisco无效 Password:
//输入密文口令cisco2960验证成功 sw2960#

2）设置console口令

以下操作配置交换机console口令 Sw2960(config)#line console 0
Sw2960(config-line)#password 123 //设置consol口令
Sw2960(config-line)#login 切换到用户模式，提示输入conslole口令才能再次进入到用户模式：
Sw2960(config-line)#end Sw2960# %SYS-5-CONFIG_I: Configured from
console by console Sw2960#exit Sw2960 con0 is now available Press
RETURN to get started. User Access Verification Password:
