写在前面

刚开始编译LVGL demo的时候出现了很多问题，想记录下来分享一下我的解决思路

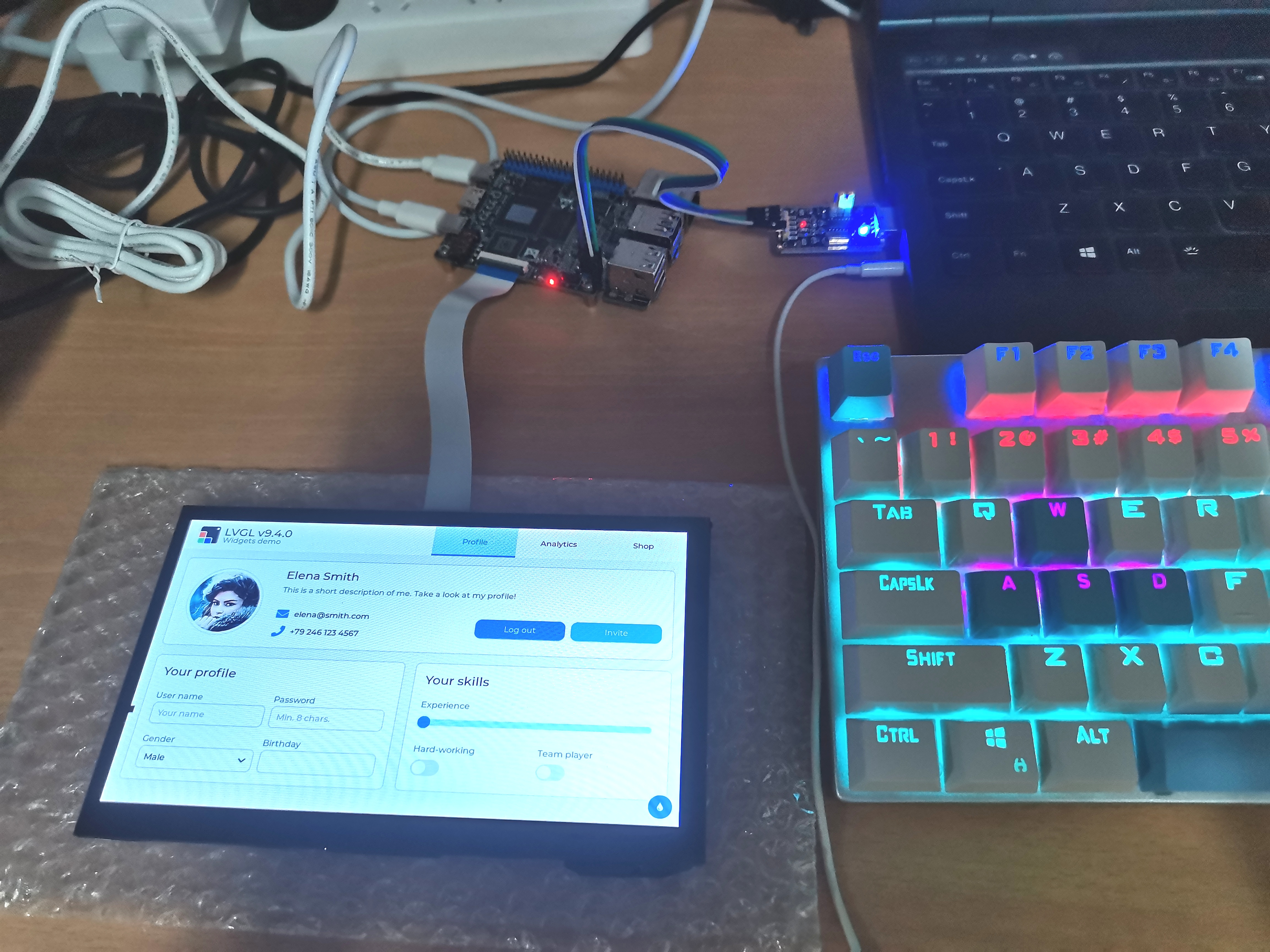

LVGL执行结果

看到这个结果已经激动的不行了！！（终于能正常运行了）

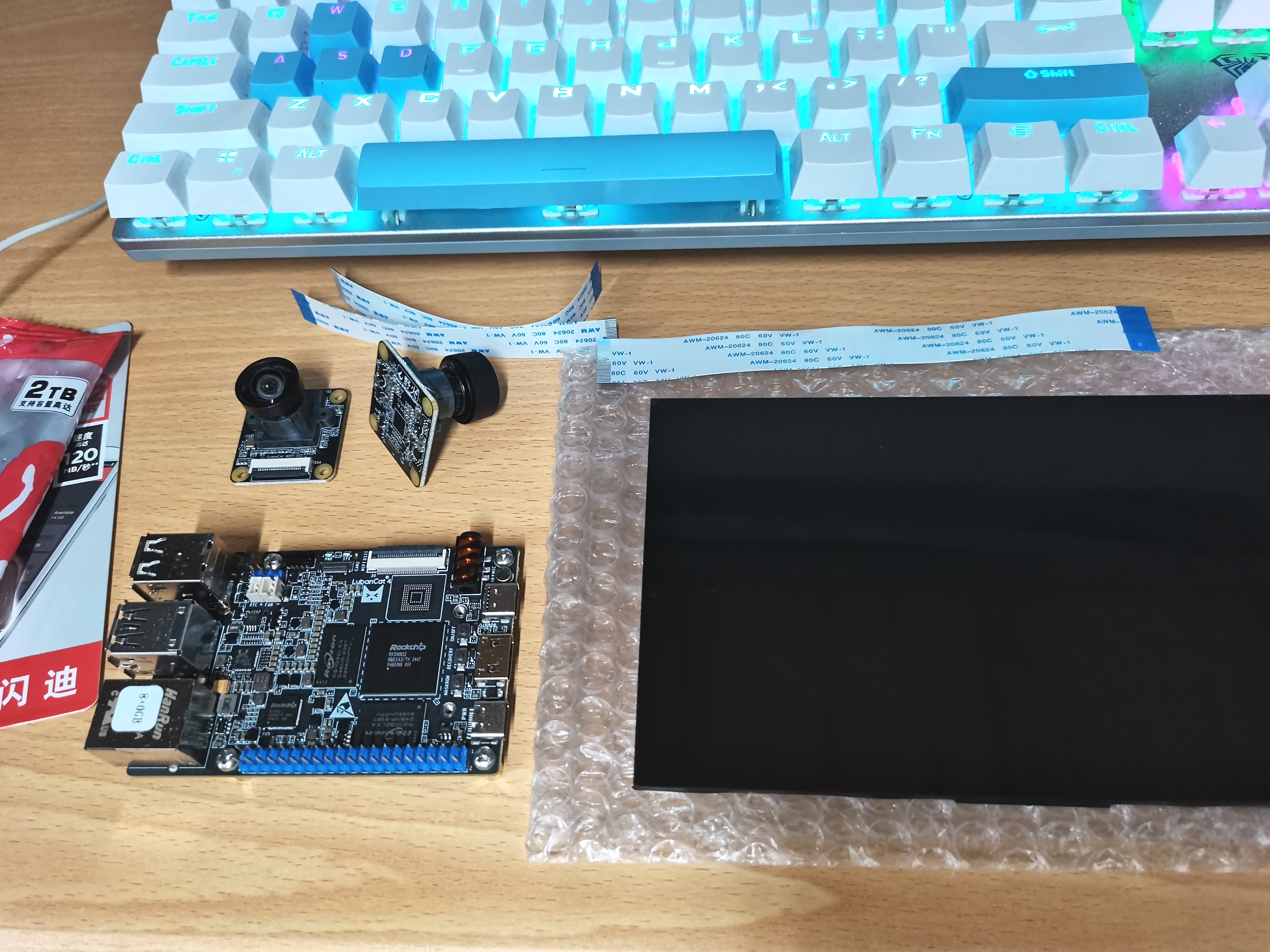

硬件设备

开发板：鲁班猫4

Soc芯片：RK3588S2

板载系统：Debian lite版（Linux内核版本5.10.160）

mipi屏幕：7寸LCD电容屏（1024x600）

LVGL移植

1.1 下载源码

在Ubuntu虚拟机中，克隆github最新的官方源码（我的是v9.4.0），需要克隆以下两个目录：

lv_port_linux（demo目录，这个就是整个项目的一个框架目录，在最后编译整个项目的时候就是在这个目录下使用cmake编译）
lvgl（LVGL库的核心源码）

lv_port_linux地址：https://github.com/lvgl/lv_port_linux

lvgl地址：https://github.com/lvgl/lvgl

将克隆的lvgl目录替换掉lv_port_linux目录下的lvgl文件夹

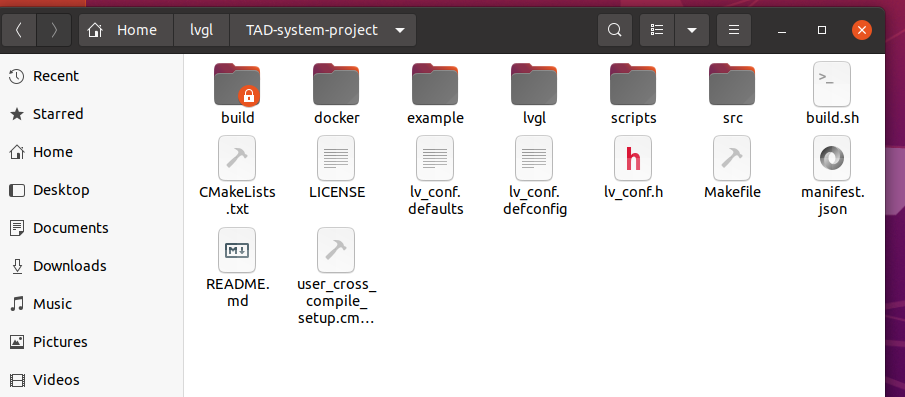

最终的demo目录下的文件情况如下（build文件夹和build.sh是后面自己加的）：

移植完的这个工程，目前只支持显示，不支持触摸屏的

1.2 修改lv_conf.h配置文件

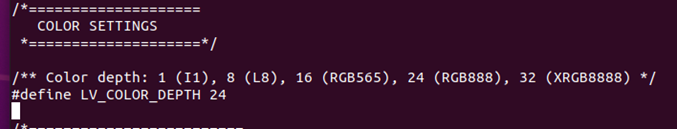

修改LV_COLOR_DEPTH为24，指定触摸屏色彩格式为RGB888（对应自己触摸屏的像素格式）

修改LV_USE_EVDEV为1，开启触摸功能

其他的根据自己的实际情况来修改

注意：LVGLv9.3.0之后不需要在开发板终端手动指定触摸设备节点了

交叉编译（Cmake）

2.1 前期准备

在Ubuntu虚拟机上，

（1）安装gcc和g++交叉编译工具链（gcc-aarch64-linux-gnu和g++-aarch64-linux-gnu），aarch64为目标平台的架构（要根据自己的开发板平台架构选择）

sudo apt update
sudo apt install gcc-aarch64-linux-gnu g++-aarch64-linux-gnu

（2）安装cmake，注意要保证版本高于lvgl项目目录下CMakeLists.txt文件中指定的最低版本

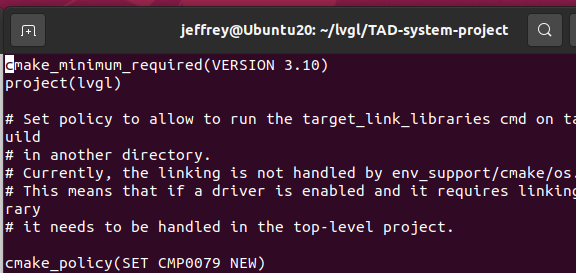

下方是CMakeLists.txt文件，第一行就是指定了LVGL要求的cmake最低版本

2.2 修改Cmake工具链文件

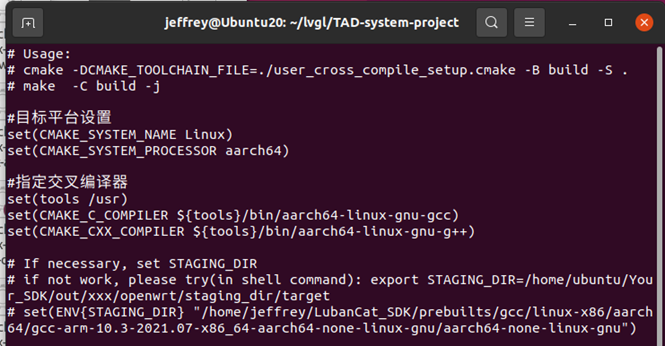

使用vi命令修改lvgl demo目录下的user_cross_compile_setup.cmake文件

要将SYSTEM_PROCESSOR的arm改为aarch64，因为RK3588是arm64位。
指定C和C++的交叉编译器地址：已经安装好的aarch64交叉编译工具链地址
因为我们不使用野火鲁班猫SDK中的交叉编译工具链，可以不用设置最下面的STAGING_DIR

建议不要使用野火鲁班猫SDK中的交叉编译工具链！！之前用了后面我出现了很多问题

2.3 开始编译

编写shell脚本build.sh，会在demo目录下创建build子目录，在里面生成Makefile文件，并将编译后的相关文件和可执行文件保存在里面

#！ /bin/bash
rm -rf build
mkdir -p build
cd build/
cmake -DCMAKE_TOOLCHAIN_FILE=../user_cross_compile_setup.cmake ..
make -j8

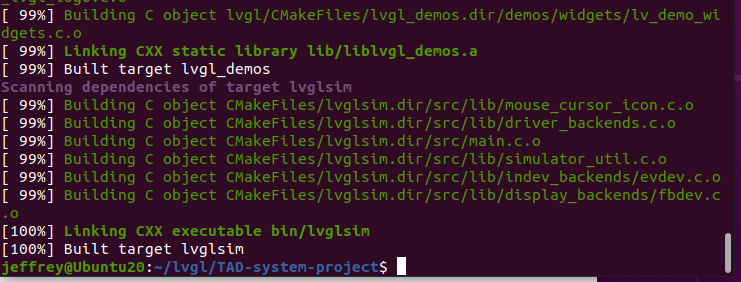

编译后的可执行文件就保存在build/bin/目录下

2.4 运行

将可执行文件lvglsim通过MobaXterm上传到板卡上（需要使用SSH连接板卡）

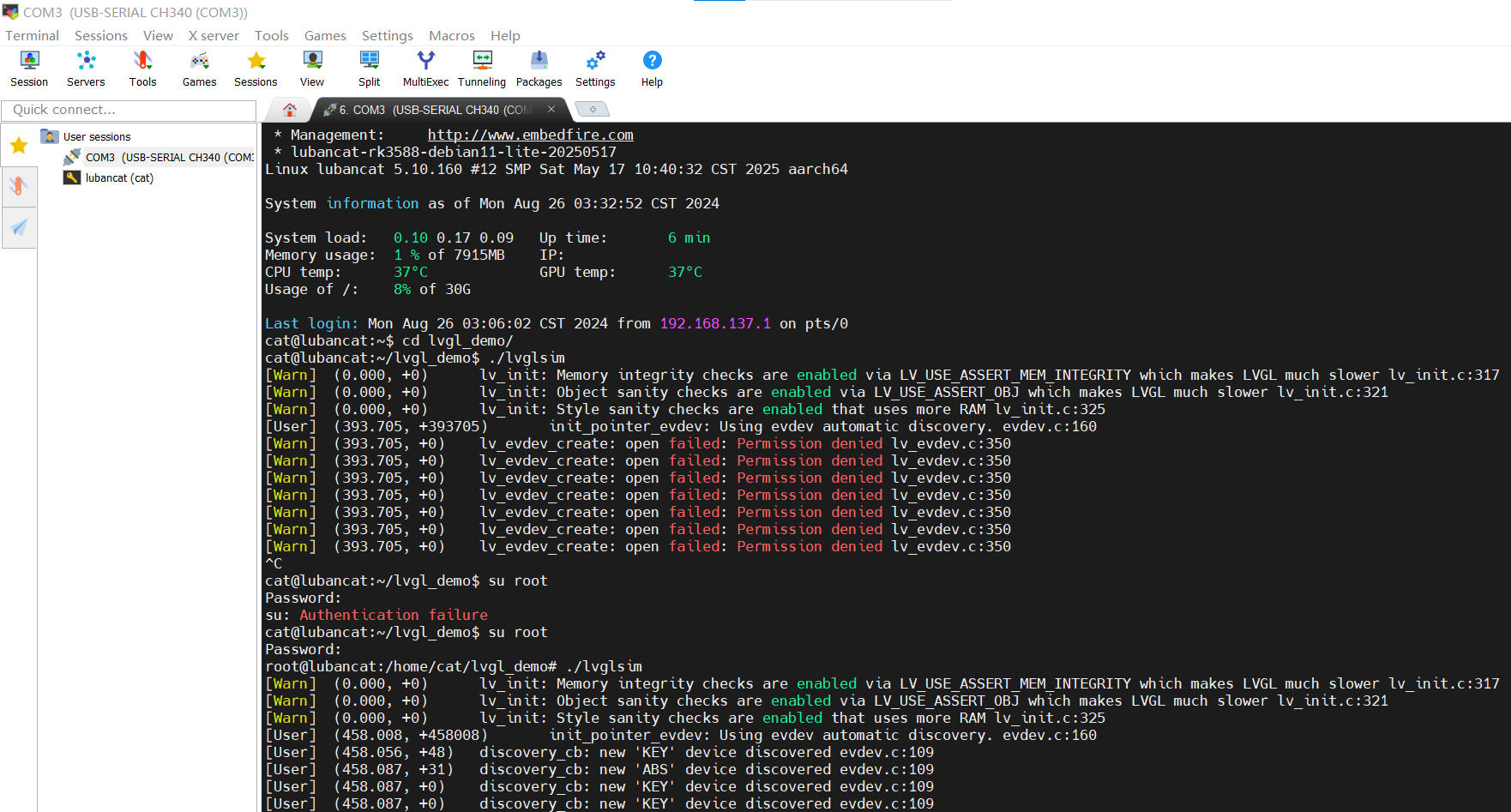

加权限后执行

chmod +x ./lvglsim    #添加可执行权限
./lvglsim    #运行可执行文件

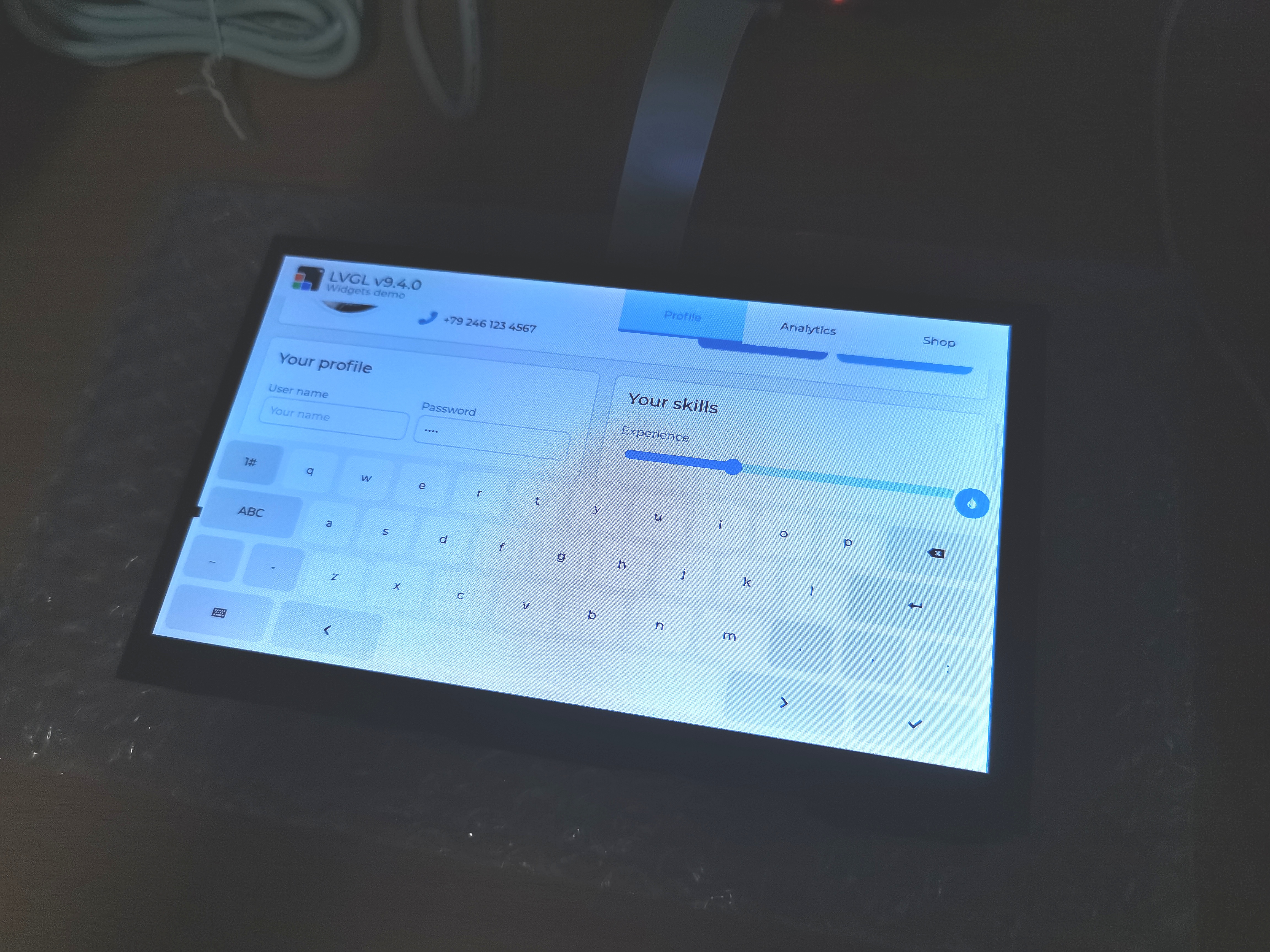

2.5 运行效果

触摸效果正常

真会这么顺利吗？no no no（如果直接成功那你是这个），以下是解决思路分享

遇到的问题

3.1 /usr/lib/gcc-cross/aarch64-linux-gnu/9/../../../../aarch64-linux-gnu/bin/ld: cannot find -levdev

问题解析：在make最后时刻，链接库的时候提示cannot find -levdev，表示在交叉编译器的库目录里找不到目标平台（aarch64）的libevdev库文件

注意：这个不是说ubuntu虚拟机环境下找不到这个库（我之前还在懵逼了，明明apt install这个库了。之前对交叉编译这个概念理解的不是特别通透）

libevdev库官网：libevdev

解决方法：在Ubuntu虚拟机中，下载tar.xz文件后解压，进入目录，执行./configure命令，注意要指定目标平台--host，并指定gcc编译器为交叉编译工具的gcc（不然默认是编译成x86平台），即通过CC=交叉编译工具gcc的路径。这里的--prefix是路径前缀，库编译后的so文件会安装在这个前缀路径下的lib目录下

最后make && sudo make install，这样交叉编译工具就可以找到这个库了

3.3 Error: cannot open framebuffer device: No such file or directory

这个是mipi触摸屏的驱动没有正确打开，或物理接口连接不良

开启驱动：只需要修改下面的配置文件即可

sudo vi /boot/uEnv/uEnv.txt   #修改配置文件

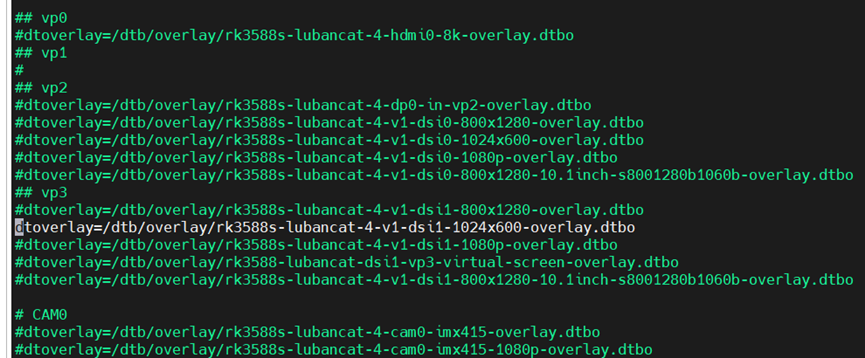

注释掉vp3下面的dsi1-1024x600-overlay.dtbo前面的#号即可（选择自己触摸屏的型号）

这是使用设备树插件的方式，开启触摸屏驱动。最后需要保存配置文件，重启系统

注意：鲁班猫4板卡上的有两个MIPI DSI接口，正面为dsi1，背面为dsi0
