本文介绍在PCB设计过程中如何利用快捷操作提高效率。主要包括：在布局阶段如何通过垂直分离窗口快速定位原理图中的器件；在布线阶段如何使用快捷键进行走线角度的切换。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

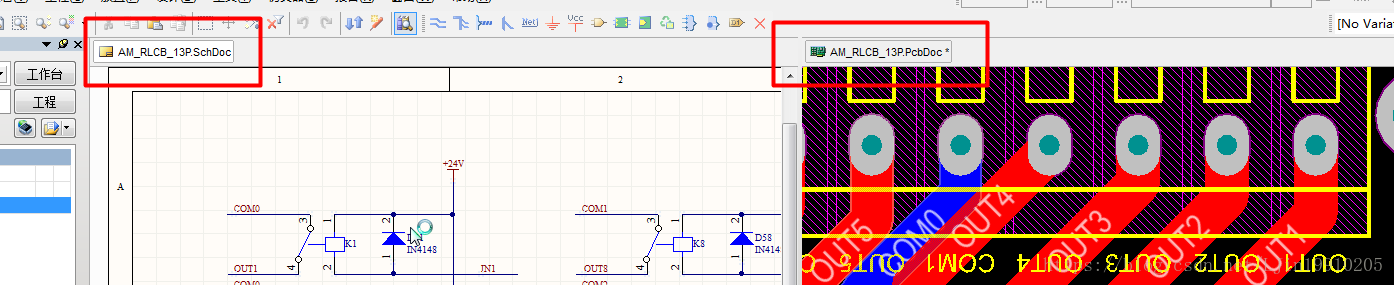

1.pcb布局时可将窗口垂直分离

原理图中选中器件即可在PCB中选中相对应的器件

或者在原理图中选中器件后 按快捷键 T-S 即可在PCB中直接定位到该器件


2.PCB布线时 shift+空格键 即可切换走线角度（90 45 圆弧 自由度）
