YARN架构设计和原理

一、YARN简介

YARN是一个资源调度平台，是为了克服MR1局限性演化而来。

二、MR1的局限性

Hadoop1.0中主要由分布式存储系统HDFS和分布式计算框架MapReduce组成。

在这个版本中MapReduce由一个JobTracker和多个 TaskTracker 组成。从设计角度上看， Hadoop 1.0未能够将资源管理相关的功能与应用程序相关的功能分开 ，导致资源管理和应用程序管理混在一起，使得它在扩展性、 容错性和多框架支持等方面存在明显缺陷。

在MR1中，JobTracker 负责资源管理和所有作业的控制， 而 TaskTracker 负责接收来自JobTracker 的命令并执行它。

名词解释：
资源管理：与应用程序无关，只是分配资源：内存 cpu 磁盘等等(资源以container形式存在)

作业控制：直接与应用程序相关的模块， 且每个作业控制进程只负责管理一个作业

在Hadoop1.0中，NameNode存在单点故障问题，不能完成高可用。

三、YARN应用

在YARN集群中，拆分资源管理和任务调度，将原来的JobTracker分成两个独立的服务：

• 全局的资源管理器ResourceManager
• 每个程序特有的ApplicationMaster

YARN 专管资源管理和调度， 而 ApplicationMaster 则负责与具体应用程序相关的任务切分、任务调度和容错

YARN 总体上仍然是 Master/Slave 结构， 在整个资源管理框架中，ResourceManager 为Master， NodeManager 为 Slave， ResourceManager 负责对各个 NodeManager 上的资源进行统一管理和调度。 当用户提交一个应用程序时， 需要提供一个用以跟踪和管理这个程序的ApplicationMaster， 它负责向ResourceManager 申请资源， 并要求 NodeManger 启动可以占用一定资源的任务。 由于不同的 ApplicationMaster 被分布到不同的节点上， 因此它们之间不会相互影响

四、YARN组成

1. ResourceManager（RM）

RM 是一个全局的资源管理器， 负责整个系统的资源管理和分配。
两个组件构成：

• 调度器（ Scheduler）
• 应用程序管理器（ Applications Manager， ASM）

调度器根据容量、 队列等限制条件,将系统中的资源分配给各个正在运行的应用程序，不再从事任何与具体应用程序相关的工作。

应用程序管理器负责管理整个系统中所有应用程序， 包括应用程序提交、 与调度器协商资源以启动 ApplicationMaster、 监控 ApplicationMaster 运行状态并在失败时重新启动它

2. ApplicationMaster（ AM）

• 与RM调度器协商以获取资源（ 用 Container 表示）
• 将得到的任务进一步分配给内部的任务
• 与 NM 通信以启动 / 停止任务
• 监控所有任务运行状态， 并在任务运行失败时重新为任务申请资源以重启任务

3. NodeManager（ NM）

NodeManager 是 YARN 集群当中真正资源的提供者，是真正执行应用程序的容器的提供者。

1. 管理单个节点上的资源
2. 处理来自 ResourceManager 的命令
3. 处理来自 MRAppMaster 的命令

4. Container

Container 是 YARN 中的资源抽象， 它封装了某个节点上的多维度资源， 如内存、CPU、 磁盘、 网络等，YARN会为每个Task分配一个Container，容器大小是可以随程序要求动态调整的。

五、YARN工作流程

1. 用户向YARN提交应用程序，包括AM程序，启动AM命令，用户程序等；
2. RM为该应用程序分配一个container,并与对应的NM通信，要求它在这个container中启动应用程序AM;
3. AM向RM注册，这样用户就可以通过RM监控运行程序运行状态，然后将为各个任务申请资源，并监控它的运行状态，直到运行结束。
4. AM采取轮询的方式通过RPC向RM申请资源
5. 一旦AM申请到资源，就会与NM通信,要求NM启动任务
6. NM 为任务设置好运行环境（包括环境变量、JAR 包、二进制程序等）后，将 任务启动命令写到一个脚本中，并通过运行该脚本启动任务
7. 各个任务通过某个 RPC 协议向 MRAppMaster 汇报自己的状态和进度，以让 MRAppMaster 随时掌握各个任务的运行状态，从而可以在任务败的时候重新启动任务
8. 应用程序运行完成后，AM向 RM注销并关闭自己

六、Spark on YARN

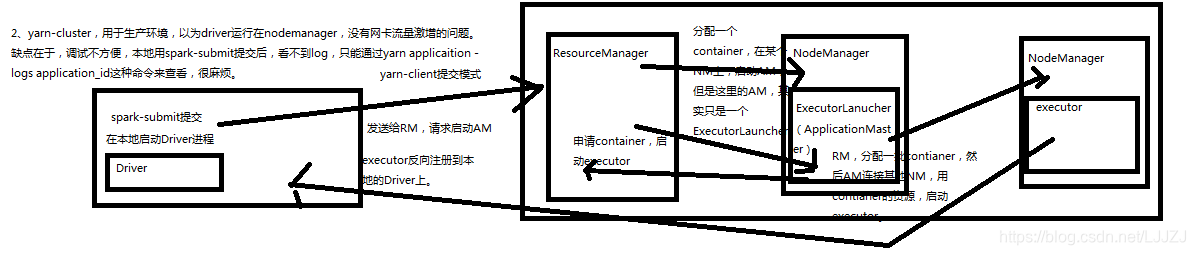

YARN-Client

一般用于本地测试，Driver进程运行在本地，所以会和RM和AM产生大量网络通信，不过这种模式可以通过webUI访问Driver的状态，方便调试

流程：

1. 提交应用程序后，Driver向YARN的ResourceManager申请资源启动NodeManager运行ApplicationMaster.
2. ResourceManager收到请求后，在集群中选择一个NodeManager，为该应用程序分配第一个Container,运行ApplicationMaster
3. Client的SparkContext会与ApplicationMaster通信，同时向ResourceManager注册，根据任务信息向RM申请资源，启动NM.
4. NM启动成功，会与AM通信，同时会向client中的SparkContext申请注册并申请TASK
5. SparkContext会分配task给NM的Executor,执行任务，同时Executor会向Driver汇报任务的状态和进度，如果发现失败可以重启
6. 应用程序运行完成后，Client的SparkContext向ResourceManager申请注销并关闭自己

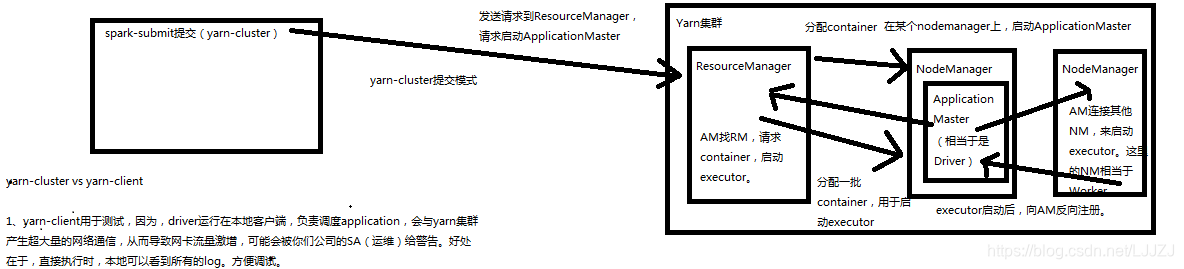

YARN-Cluster

Spark的Driver作为一个ApplicationMaster在YARN集群中先启动，然后ApplicationMaster创建应用程序，然后为它向ResourceManager申请资源，并启动Executor来运行Task，同时监控它的整个运行过程，直到运行完成

流程：

1. 提交应用程序，向RM申请资源启动NM运行AM
2. 在AM中进行SparkContext的初始化
3. AM向RM注册，这样就可以直接通过RM查看应用程序的运行状态，AM根据任务向RM申请资源启动NM，创建Executor
4. Executor向AM中的SparkContext注册并申请任务
5. AM分配Task给Executor，执行任务的同时向AM汇报状态和进度
6. 应用程序执行结束，AM向RM申请并注销自己。
