基于RT Thread的PWM驱动开发

由于项目需要，在此记录下基于RTT的PWM驱动开发流程
本期项目将完成基于HAL的PWM驱动开发，实现脉冲个数控制，实现基于RTT框架下的PWM驱动开发

1.CUBEMX配置

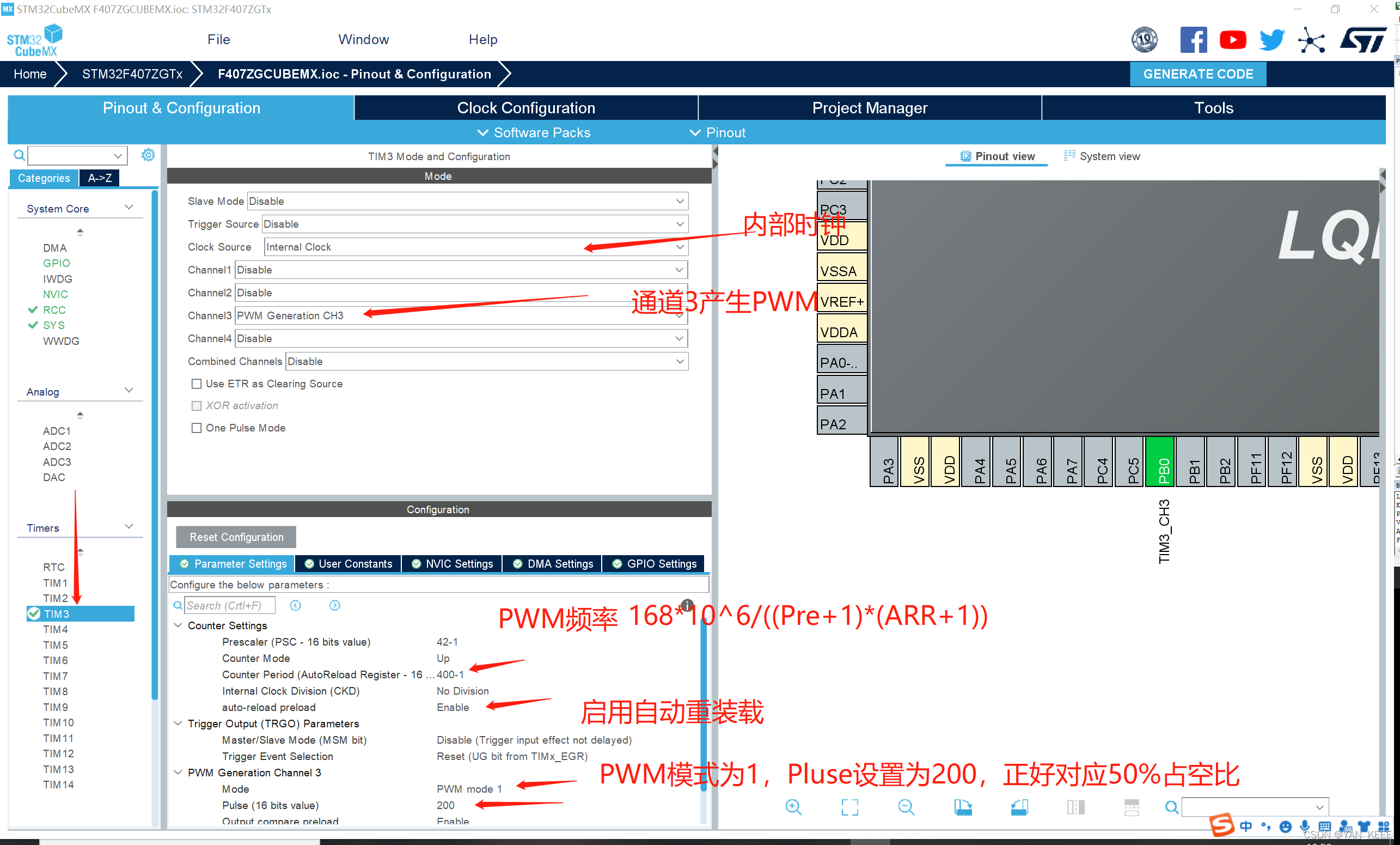

TIM3配置如下

在这里插入图片描述

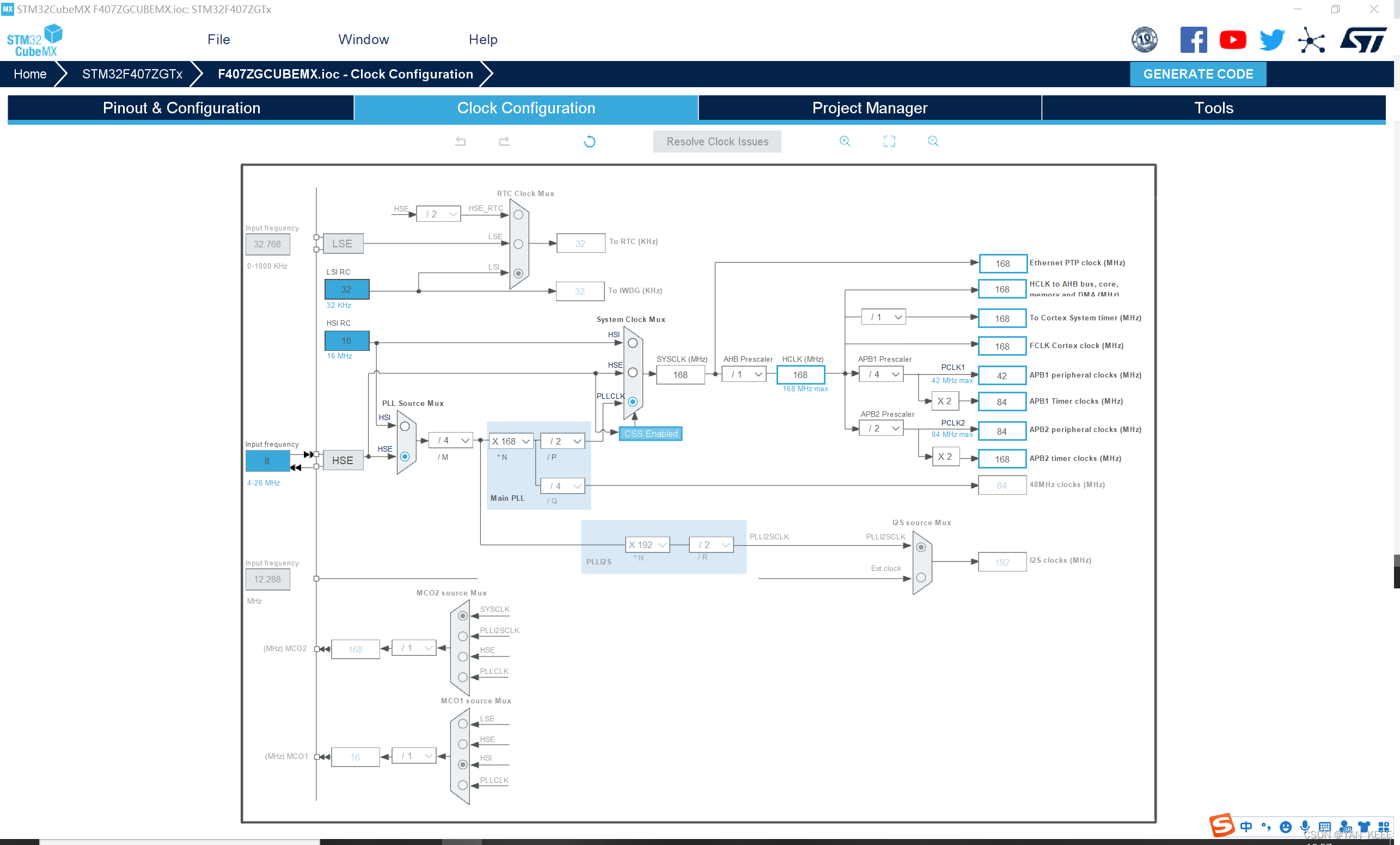

时钟配置如下

在这里插入图片描述

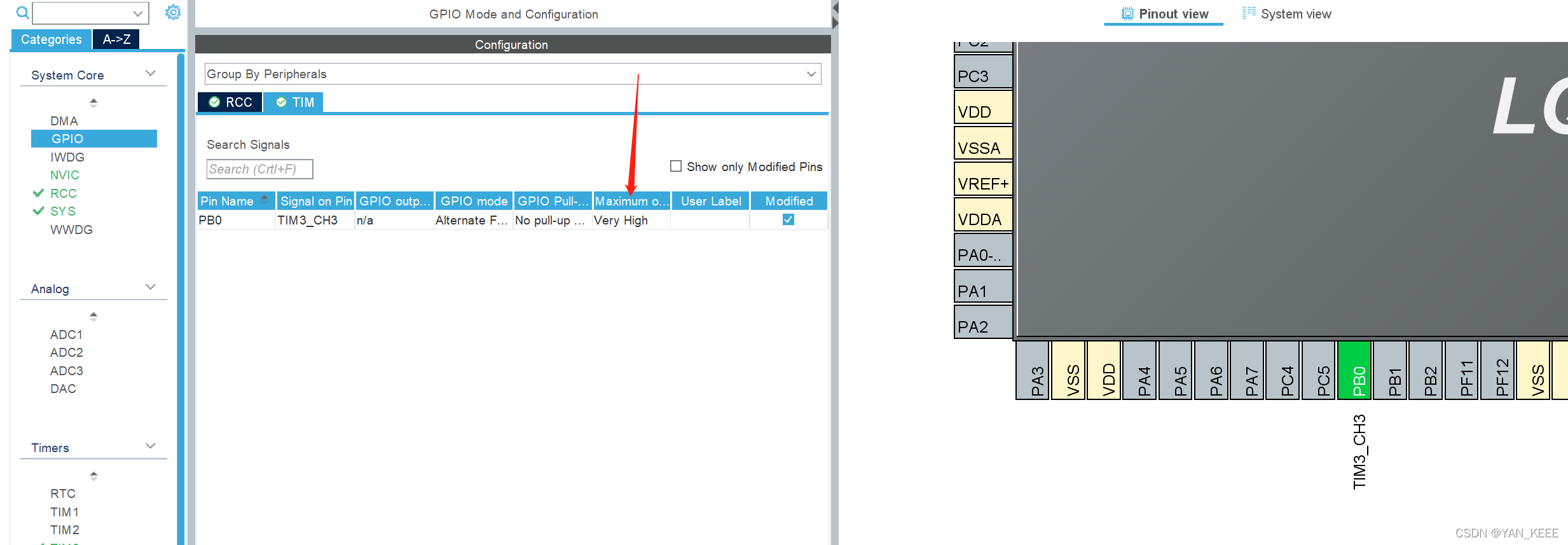

GPIO引脚配置如下

在这里插入图片描述

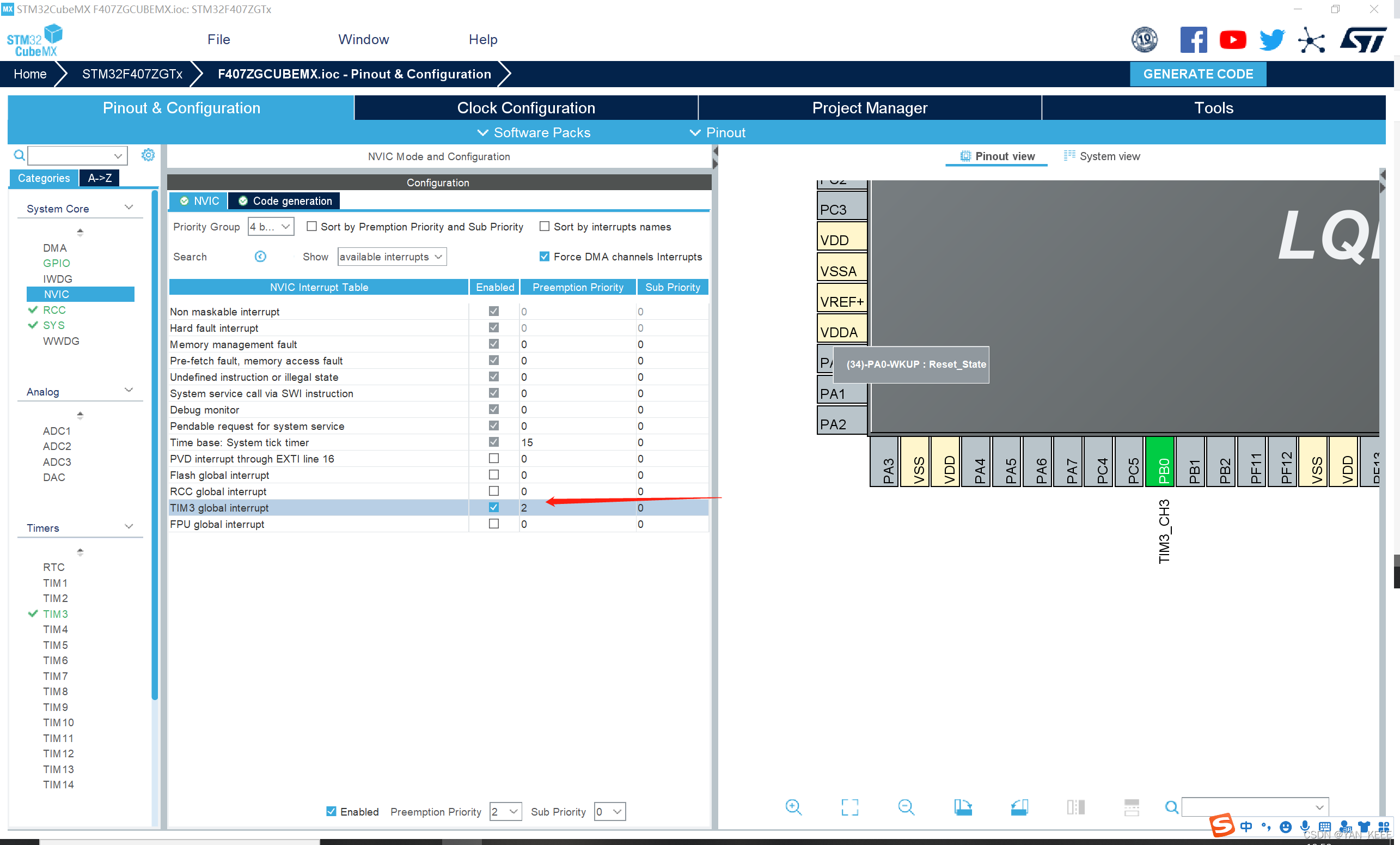

中断配置如下

在这里插入图片描述

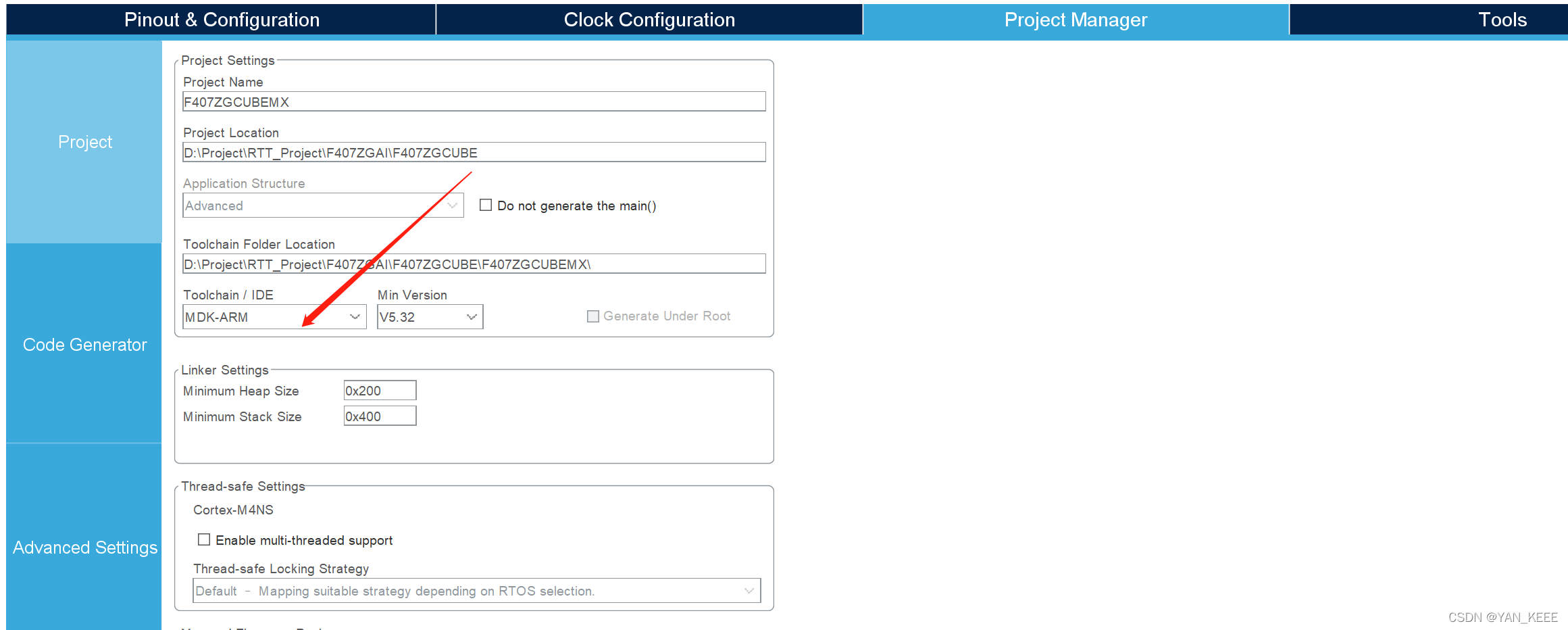

生成工程

在这里插入图片描述

2.基于MDK的工程验证

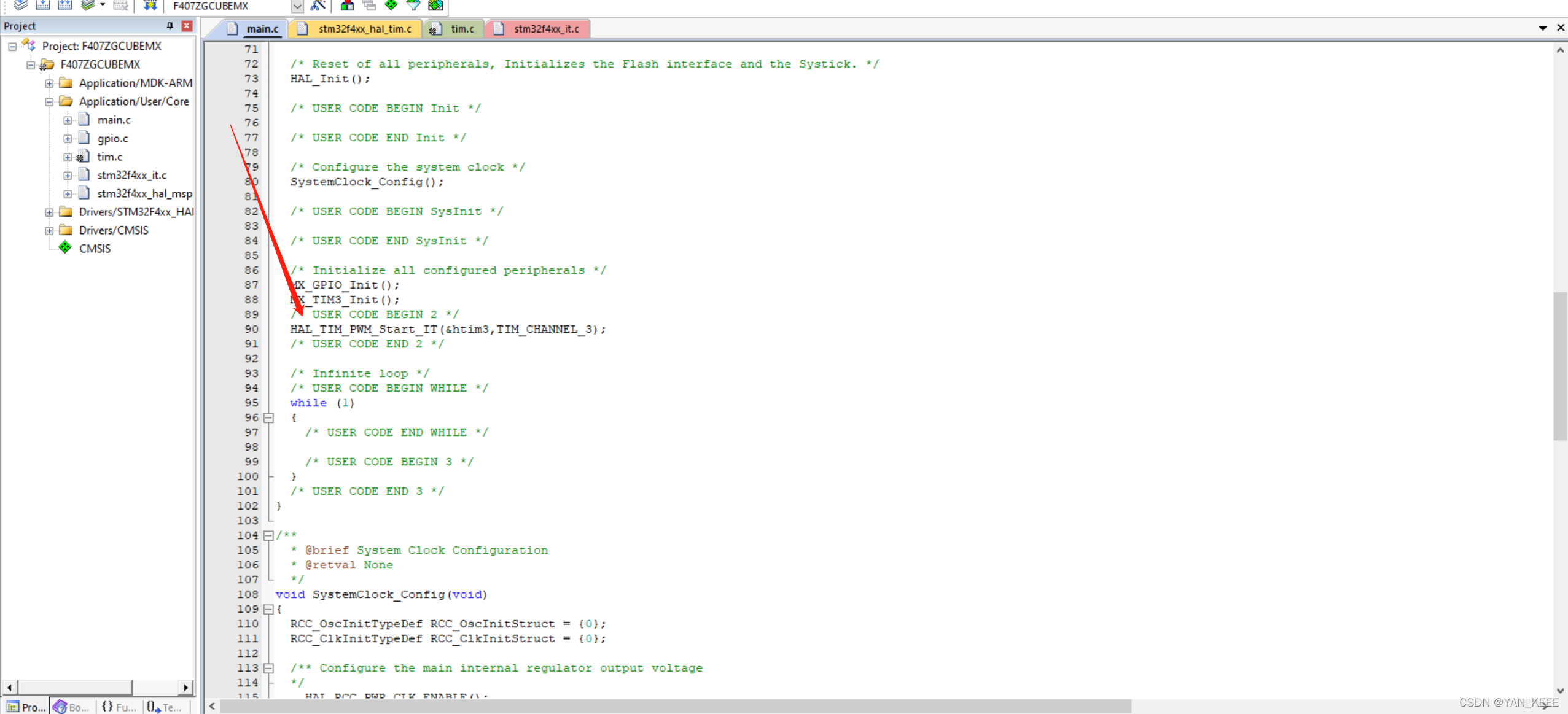

需在启动时加入如下代码

  HAL_TIM_PWM_Start_IT(&htim3,TIM_CHANNEL_3);

这里的htim3,TIM_CHANNEL_3与CUBEMX对应，需修改为自己对应的管脚

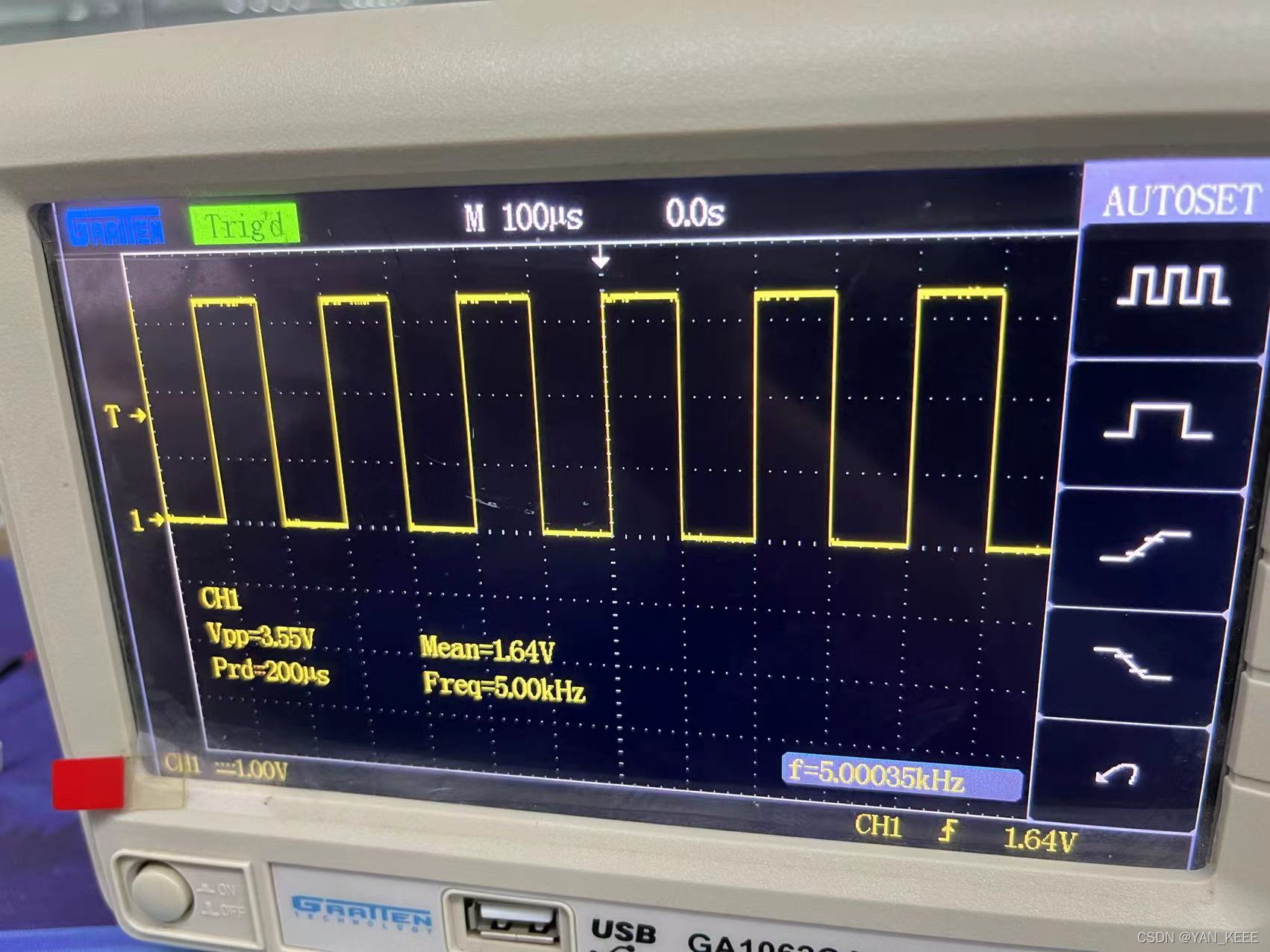

在这里插入图片描述
在这里插入图片描述

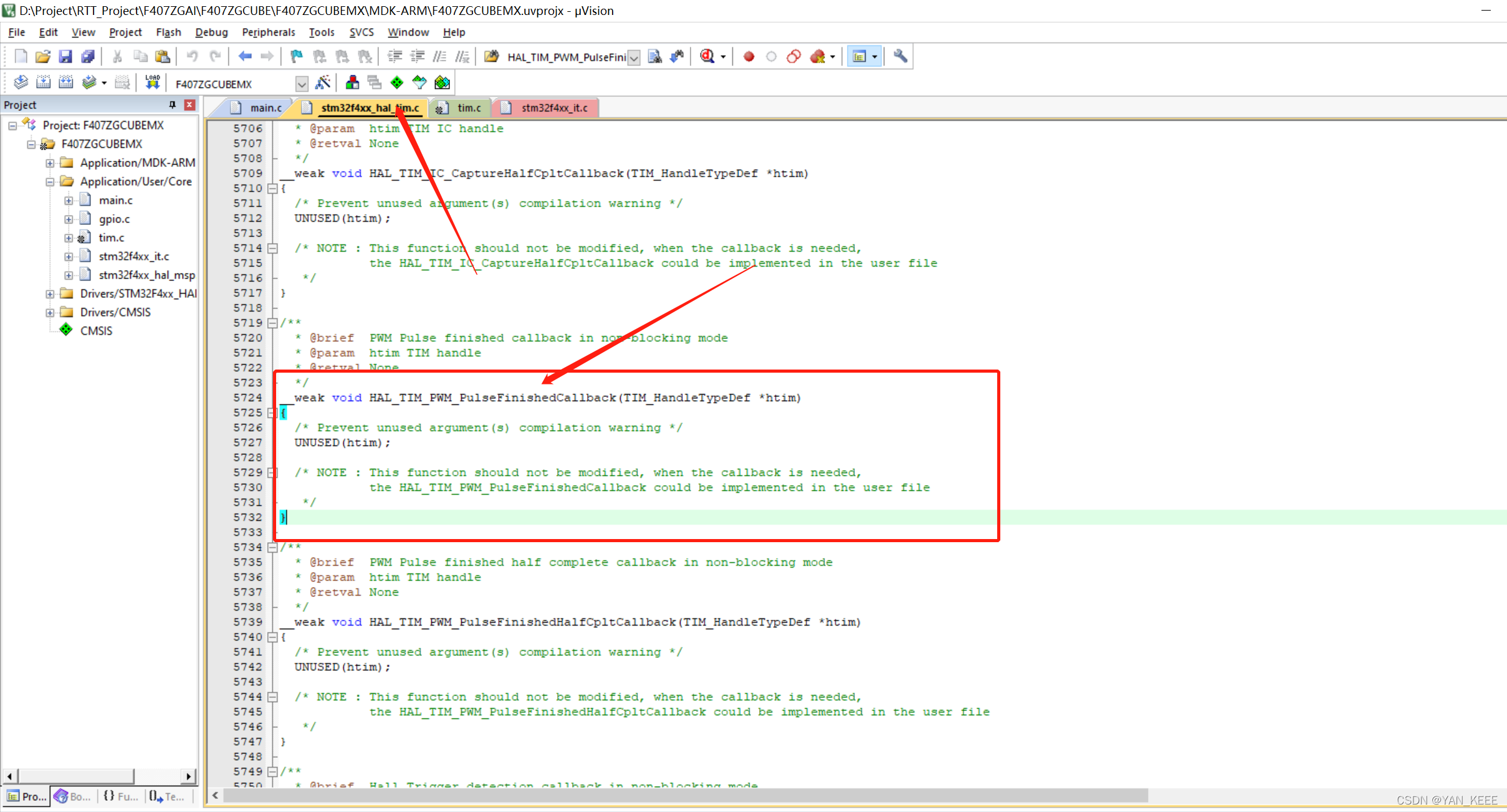

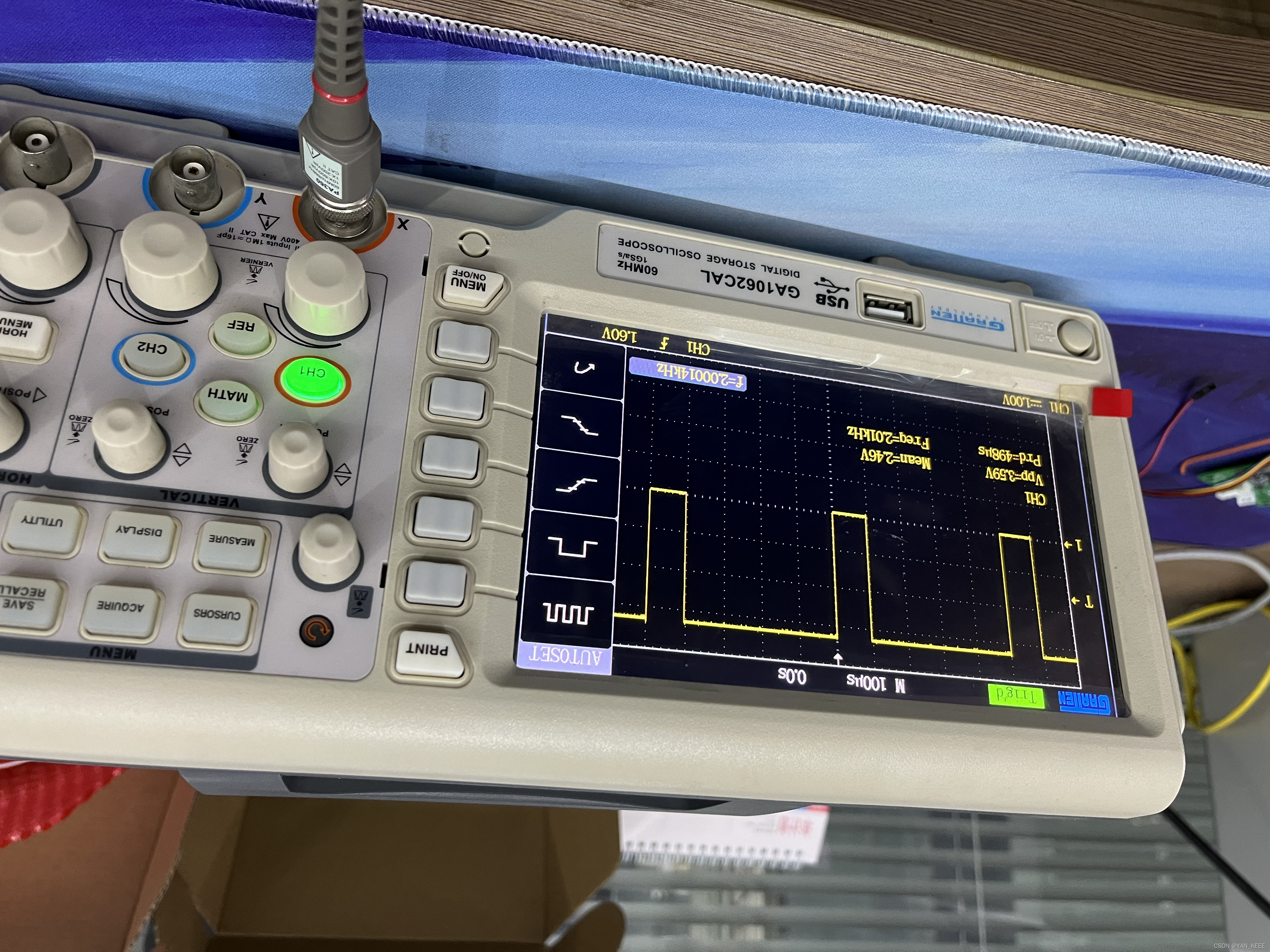

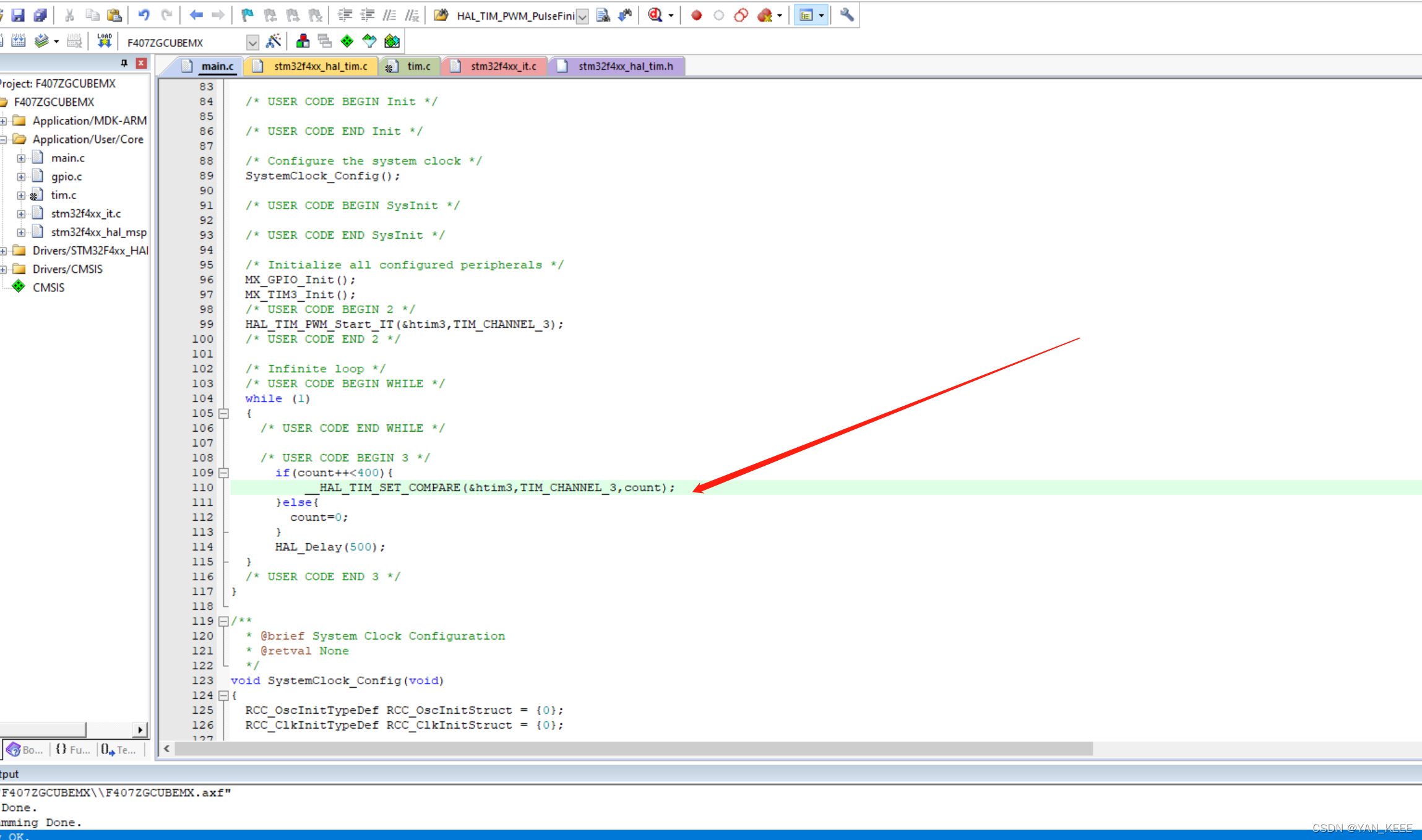

实现脉冲个数控制

在这里插入图片描述

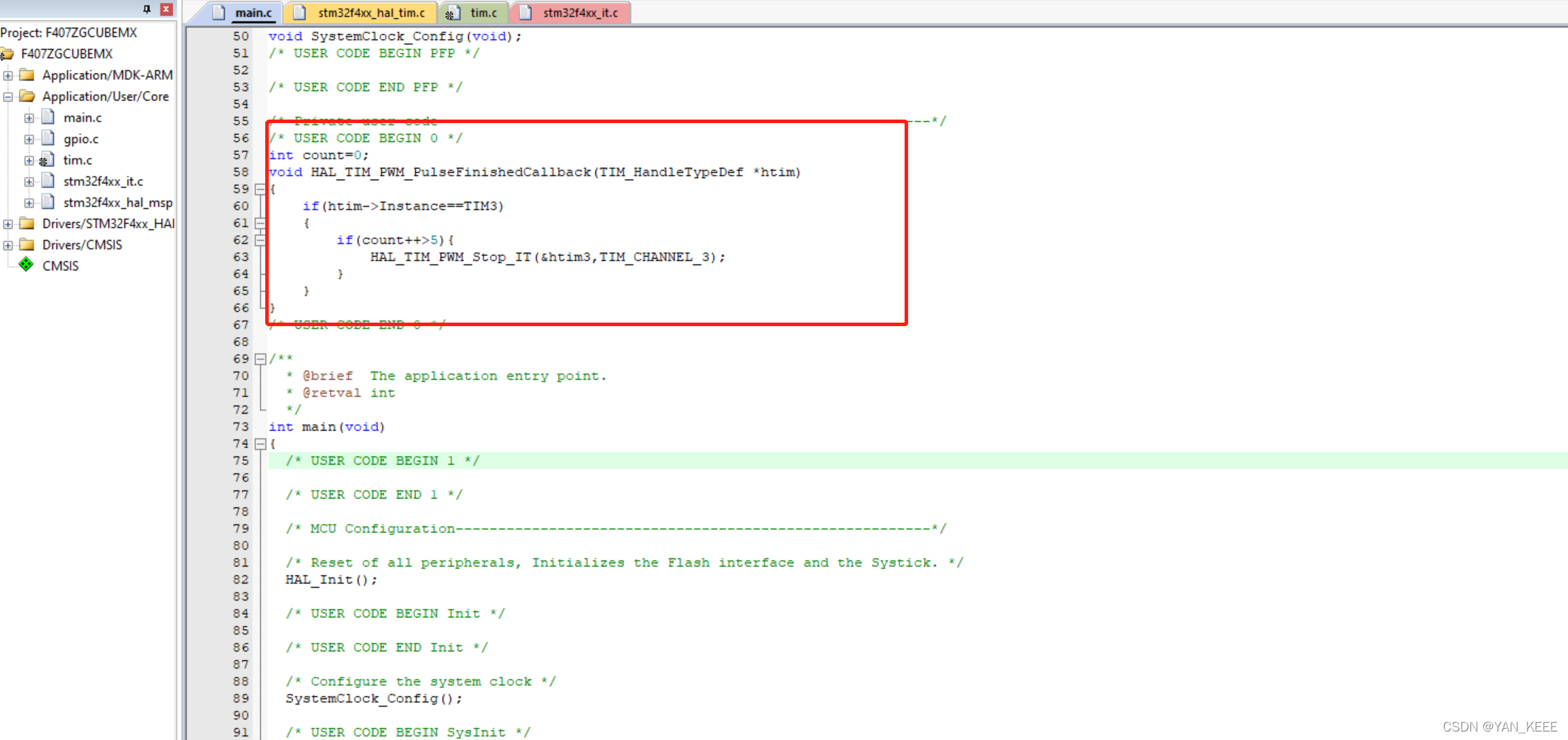

定义改回调函数即可实现脉冲个数控制

int count=0;
void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
{


	if(htim->Instance==TIM3
