长芯微LD1452完全P2P替代MAX1452，LD1452是一种高度集成的模拟传感器信号处理器，可用于优化工业和过程控制中采用阻性元件的传感器。

最新推荐文章于 2026-01-08 13:08:19 发布

原创最新推荐文章于 2026-01-08 13:08:19 发布 · 192 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#dsp开发 #单片机 #嵌入式硬件 #fpga开发 #硬件工程

描述

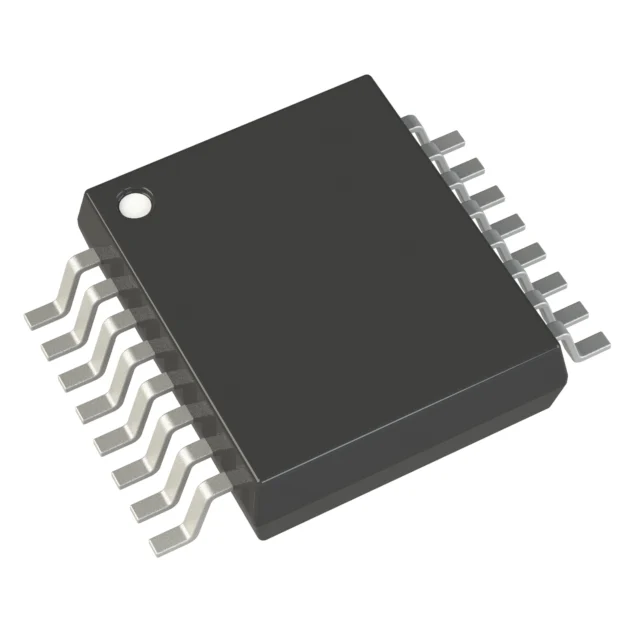

LD1452是一种高度集成的模拟传感器信号处理器，可用于优化工业和过程控制中采用阻性元件的传感器。 LD1452具有放大、校准和温度补偿功能，其综合工作特性可以逼进传感器所固有的可重复能力，其全模拟信号通道在输出信号中不会引入量化噪声，并利用集成的16 位数模转换器(DAC)实现数字化校正，利用16位DAC对信号的偏移量和跨度校准，赋予了传感器产品真正的可互换性。 LD1452结构包含一个可编程传感器激励，一个16 级可编程增益放大器(PGA)、一个768字节(6144位)内部 EEPROM、四个16位DAC、一个通用的运算放大器以及一个内嵌的温度传感器，除偏移量和跨度补外，LD1452 还利用偏移量的温度系数(TC)和跨度温度系数(FSOTC) 提供独特的温度补偿，在提供非凡灵活性的同时降低了检测成本。 LD1452为16引脚SSOP封装，提供商业级，工业级和汽车级温度范围。

1 基本性能
4-20mA
0至+5V(满摆幅)
+0.5V至+4.5V比例方式
+2.5V至±2.5V
_________________________________
特性
◆具有放大、校准和温度补偿功能
◆适应于输出灵敏度从4mV/V到60mV/V的传感器
◆单引脚数字编程
◆无需外部调整元件
◆16位分辨率的偏移量和跨度校准
◆全模拟信号通道
◆内嵌查找表，支持多点校准的温度修正
◆支持电压桥和电流桥激励
◆150µs快速阶跃响应
◆内嵌通用运算放大器
◆ 安全锁防止数据破坏
◆2mA低电流损耗
