长芯微GS32F075完全P2P替代TMS320F28075,性能更好成本更低

1 特性
• RISCV 架构高性能 GS-DSP300 内核
–主频 240MHz –可零等待访问 DSP 本地的指令存储器 ILM 和数据
存储器 DLM –L1 I/D-Cache 32KB/32KB –IEEE 754 单/双精度浮点单元(FPU32/FPU64) –RV32-R/I/M/C/F 等基础指令集
–RV32-A/P/Zb/Zc 等扩展指令集
–三角函数和数学计算定制指令单元 TMU
• 三角函数 SIN/COS/ATAN/QUAD 等
• 快速除法、开方、平方和、MAC 等运算
–电流环控制定制指令单元 CLU
• PARK/IPARK、CLARK/ICARK 变换等
• SVPWM/SYPWM/DPWM、PI/PID 等运算
–支持 255 中断优先级与中断嵌套
–PMP 支持 8 个可配置区域用于内存访问保护
• 存储器资源
–最大 1MB 片内 eFlash –DSP 专用 256KB 指令存储器 ILM 与 64KB 数据存
储器 DLM –128KB 系统内存
–片上 SRAM 合计 512KB –以上存储器均有 ECC 校验或 Parity 校验
• 时钟和系统控制
–两个内部 10MHz RC 振荡器
–外部无源晶振或时钟信号输入
–时钟丢失监测和时钟源自动切换
–看门狗定时器模块可产生中断或复位
• 供电要求
–内部 LDO 允许单电源 3.3V 供电
–欠压复位功能
• 系统外设
–8 通道 DMA 通过 DMAMUX 连接多个外设
–最多提供 97 个可编程的多功能复用 GPIO –GPIO 输入包含数字滤波功能
–GPIO 可用于中断输入
–7 个独立的 32-bit 定时器 CPUTimer –唯一标识号(UID) –CRC 完成 7/8/16/24/32bit 数据和单周期运算
–外部存储器接口 FSMC/EMIF 支持 SRAM、
Nor/Nand Flash 等存储类型
• 实时控制外设
–多达 24 个 ePWM 通道，其中 16 个通道都具备高
分辨率(HRPWM)输出
• ePWM/HRPWM 通道输出分辨率 1.6ns/100ps
• 集成 Dead Band 和 Trip Zone 功能
• ePWM 异常时发波行为软件可控且可自恢复
• ePWM 发波多套控制参数平滑生效

• 多 Pattern (PSFB/DAB/LLC 等) 增强发波处理

–多达 6 个增强型捕获模块(eCAP)

• eCAP 支持捕获和辅助 PWM(APWM)功能

–3 个增强型正交编码器模块( eQEP)

• 支持 CW/CCW 运行模式

• 支持 ABZ 正交信号解析

–8 个 Sigma-Delta 滤波器模块(SDFM)输入通道

• 支持标准 SINC 滤波算法

• 每个通道 2 个并联滤波器

• 增强可编程逻辑块 eCLB

–包含 4 个逻辑单元

–支持多通道任意延迟封波、多核一致性解封等处理

–支持 T-Format、BISS-C、ENDAT、A-Format 等位

置编码器接口处理

–支持 QepDiv、Abs2Qep、PulseGen 等 PTO 处理

• 通信外设

–4 路 SCI/UART 接口

–2 路 I2C 总线

–3 路 SPI 接口

–2 路 CAN/CANFD 总线

• 模拟系统

–3 个采样率可达 4MSPS 的 12bit ADC

• 最多 17 个外部输入通道

• 每个 ADC 包含 4 个标准后处理模块(PPB)

• 过采样/欠采样、多通道平均等增强后处理

–3 个 12bit 带缓冲的 DAC 模块

–8 个模拟比较器 CMPSS

• 支持窗口比较和单端比较功能

• 每个比较器有内部 12bit DAC 作为参考输入

–1 个片上温度传感器

• 调试和仿真特性

–支持 JTAG 四线接口与 cJTAG 两线调试接口

–每个内核支持 6 个硬件程序断点与 4 个数据断点

–调试接口可作为总线主设备不打断内核运行直接访

问片上资源

• 封装选项

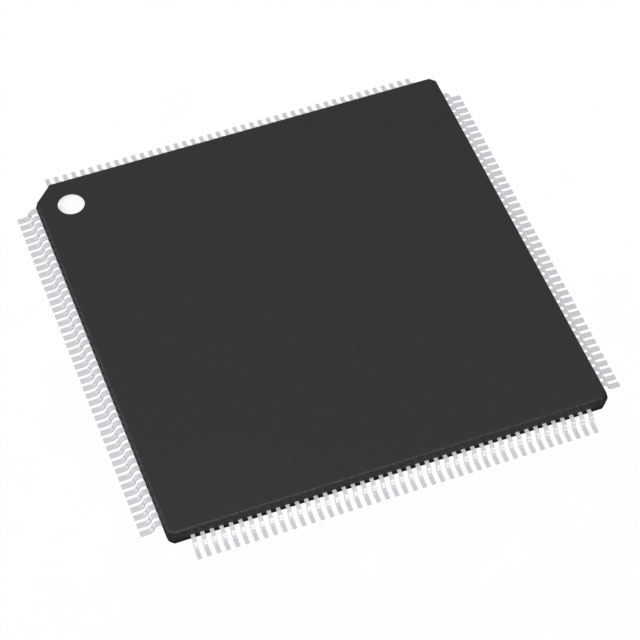

–176 引脚 HLQFP 封装

–100 引脚 HTQFP 封装

• 温度选项

–芯片结温–40℃至 125℃

–环境温度–40℃至 105℃
