国产长芯微20A，17V，高效同步降压转换器LPQ3820替代TPS54JB20/TPS548B28/MP8794/MP8795，交期快成本低

LPQ3820 是一款高性能的同步降压转换器，能够在3.5V至17V的宽输入电压范围内提供高达20A的输出电流。该设备集成了低 RDS(ON) 功率 MOSFET、在整个工作结温范围内精确的0.6V ±1%参考电压，以及为引导电路集成的二极管，提供了非常紧凑的解决方案。
LPQ3820 采用先进的恒定开启时间控制架构，提供出色的瞬态性能，并减少了外部组件的数量。在稳态条件下， 可以在线路、负载和输出电压范围内几乎保持恒定的开关频率，使得EMI滤波器设计更加简单。
该设备提供多种功能，增加了设计的灵活性。可选择的开关频率、电流限制水平、PWM操作模式使得LPQ3820在广泛的应用范围内易于使用。还提供了独立的使能控制输入引脚和电源良好指示器，便于轻松进行序列控制。通过连接到SS/TR引脚的外部电容，设备提供了可编程的软启动，以控制启动期间的涌入电流。
LPQ3820 提供完整的保护功能，包括输入欠压锁定、输出欠压保护、输出过压保护、过电流保护和热关断。LPQ3820 提供在热增强的 WQFN-21TL 3x4 (FC) 封装中。
建议结面温度范围为 -40°C 至 150°C

关键特性

• 宽输入电压范围2.7V至17V，外部3.3V VCC偏置3.5V至17V，内部VCC偏置
• 输出电压从0.6V至5.5V
• 0.6V ± 0.5%电压参考，在0°C至70°C结温范围内
• 0.6V ± 1%电压参考，在-40°C至150°C结温范围内
• ACOT® 控制，提供卓越的瞬态性能
• 陶瓷输出电容稳定
• 轻载时可选择FCCM或PSM操作
• 可选择的操作开关频率（600KHz/800KHz/1MHz）
• 非锁存的OCP、UVP、UVLO和OTP故障，OVP锁存关闭
• 差分远程感应电压，提高输出精度
• 电源良好指示器
• 使能控制
• 可编程软启动时间，默认1ms
• 可编程谷值电流限制水平
• 预偏置输出的单调启动
• 输出电压跟踪

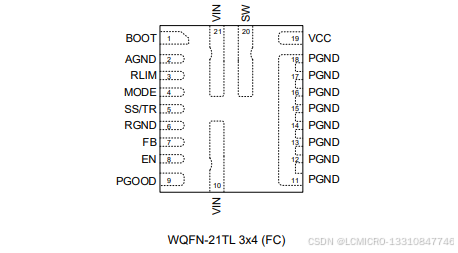

• 小型21T-Lead WQFN（3x4）（FC）封装
