国产长芯微LDUM3085高可靠性半双工隔离RS-485收发器P2P替代ISO3086替代ADM2842

描述

LDUM3085是一款基于长芯微数字隔离技术的高可靠性的半双工隔离RS-485收发器，提供符合UL1577的5kVrms电气隔离耐压，且具有高电磁抗扰度和低辐射的特性。LDUM3085的总线接口具有±16kV的系统级接触放电ESD保护能力。具有失效保护电路，当接收器输入开路、短路或者总线空闲时，接收器将输出逻辑高电平。接收器的输入阻抗为1/8单位负载，允许多达256个收发器挂在总线上。输出驱动器提供了超大输出电压摆幅，从而保证了更高的噪声容限。LDUM3085的传输速率是500kbps，同时具有低摆率的特点，能够减小EMI以及由于终端匹配不当引起的反射。

特性

• 高达5000VRMS的隔离电压
• 总线侧电源供电：3V至5.5V
• 非总线侧电源供电范围：2.5V至5.5V
• 高共模瞬态抗扰度(CMTI)：±150kV/us
• 高系统级ESD性能：
 总线I/O满足IEC61000-4-2接触放电±16kV
 非总线I/O满足接触放电±10kV
• 具有真失效保护接收器
• 允许多达256个收发器挂在总线上
• 隔离栅寿命：>60 年
• 宽工作温度范围：-40℃~85℃

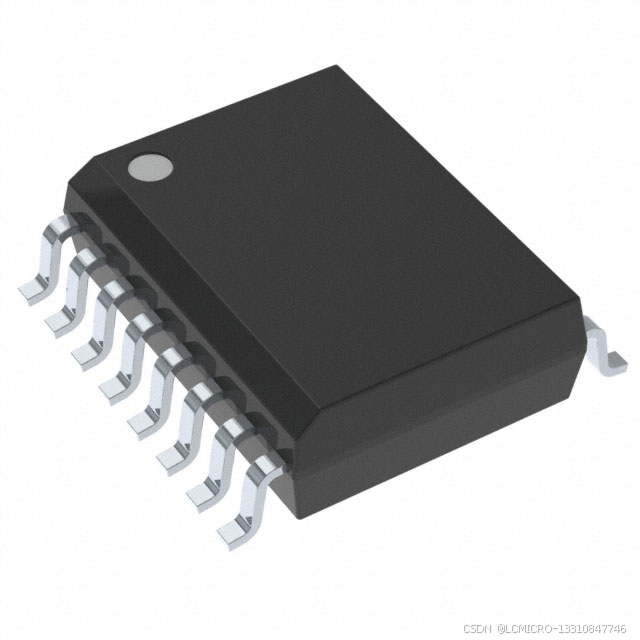

• 符合RoHS标准封装： SOIC-16 宽体

应用

• 工业自动化控制
• 隔离RS485通讯
• 智能电表水表
• 安防监控
