Cadence OrCAD 如何利用Excel表格制作复杂元器件?

	Cadence OrCAD制作复杂的元器件时,我们会发现元器件引脚非常多,而且比较复杂(如集成IC,SATA接口等)。如果还是像创建简单元器件一样的方法去制作,不仅费时费力,而且还容易出错,加大了工作难度和降低效率。今天教大家 如何利用Excel表格制作复杂元器件?从而快速便捷的创建复杂元器件,达到事半功倍的效果!

下面以100个引脚,LQFP封装的32位处理器STM32F105系列芯片,来演示利用Excel表格制作元器件的方法。
	问题描述:Cadence OrCAD 如何利用Excel表格制作复杂元器件?
	方法步骤:

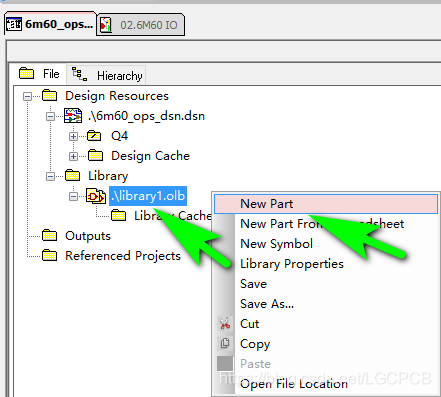

1、打开OrCAD Capture软件,新建一个元件库或者添加现有一个元件库,之后选中添加的库,右击选择New Part,如下图所示:

在这里插入图片描述

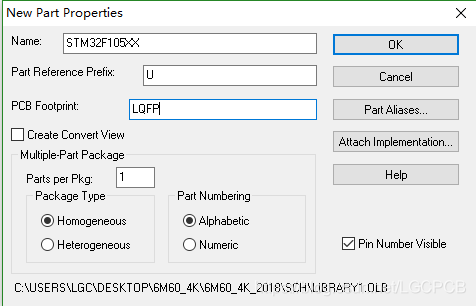

填写元件相关信息,如下图所示:

在这里插入图片描述

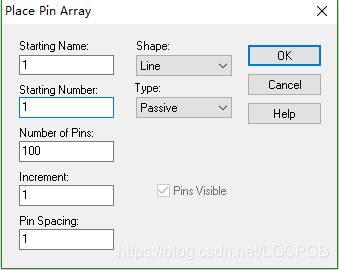

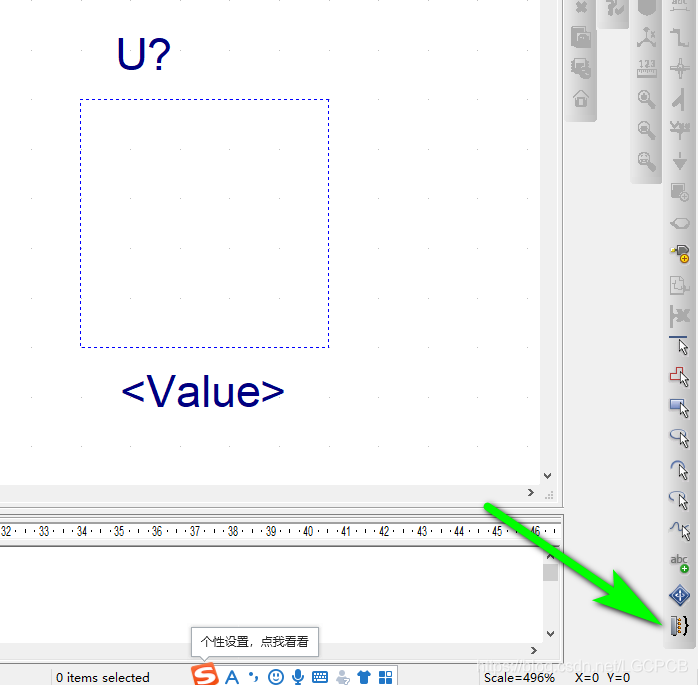

2.使用PinArray工具添加100个引脚,如下图所示:

在这里插入图片描述在这里插入图片描述
3、添加好100个引脚后的效果,如下图所示:

在这里插入图片描述
