基于语义拓扑度量表示的LLM推理的无人机视觉语言导航模型

本文链接：https://blog.youkuaiyun.com/LFM3320829529/article/details/145809579

前言

本文的主要贡献：

（1）提出第一个基于LLM的端到端的无人机视觉语言导航框架，不需要训练；

（2）提出语义拓扑度量表示STMR，这是一种包含拓扑、语义和度量信息的独特矩阵表示，可以增强LLM在室外环境中的空间感知推理能力；

（3）为未来的零样本无人机VLN工作建立了强有力的基线。

一、模型整体框架

1.1 任务描述

（1）开始时，代理被放置在初始位置 $P= \begin{bmatrix} x, y, z, \phi , \theta , \psi \end{bmatrix}$ ，其中 $(x, y, z)$ 表示代理的位置， $(\phi , \theta , \psi )$ 表示代理方向的俯仰、横滚和偏航部分；

（2）给出自然语言指令 $X=< \omega _{1}, \omega _{2}, ..., \omega _{L}>$ ；

（3）代理访问其前视图（深度和RGB） $V_{t}=\begin{Bmatrix} I^{R}_{t}, I^{D}_{t} \end{Bmatrix}$ ；

（4）在每个时间步长t自然语言指令和观察的视图预测下一步动作（右、左、上、下、前、后），当代理预测到停止操作或达到预定义的最大操作数时，导航结束。

1.2 导航过程

（1）首先，提取地标并获得相应的语义掩码；

（2）使用深度和位置变换，将提取的语义掩码投影到一个自上而下的图；

（3）将映射图转变为矩阵表示，作为LLM的空间提示；

（4）矩阵表示和历史动作、子目标指令和其他信息一起输入到LLM中，以推断下一个动作。

1.3 模型介绍

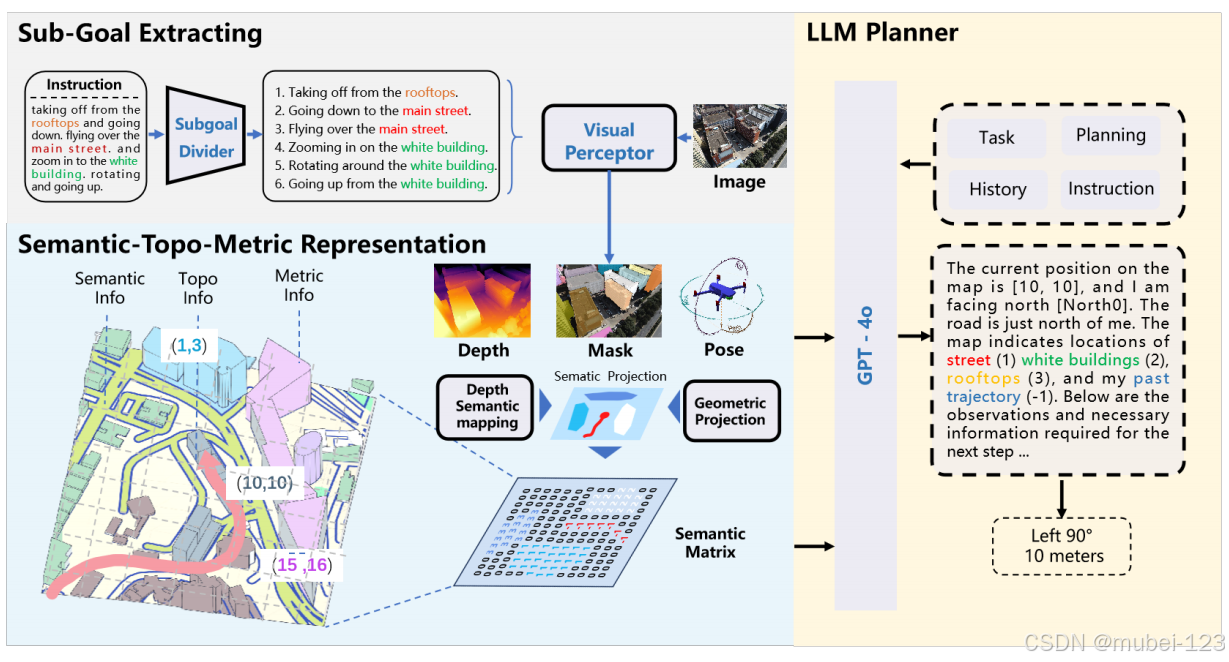

模型的整体框架如下图所示：

可以看出，主要由以下几部分组成：

（1）指令重述器（子目标分割器）：将原始指令重述为一条条子目标（子指令）；

（2）2D视觉感知器：提取RGB图像的2D语义掩码；

（3）子目标驱动的自上而下投影模块：利用深度图像将语义掩码映射到3D空间，然后将其转换为自上而下的映射；

（4）矩阵表示模块：将得到的3D映射用矩阵的形式表示；

（5）LLM推理模块：将得到的矩阵表示和历史动作、子目标指令一起输入到LLM中，以推断下一个动作。

二、难点

2.1 2D视觉感知器

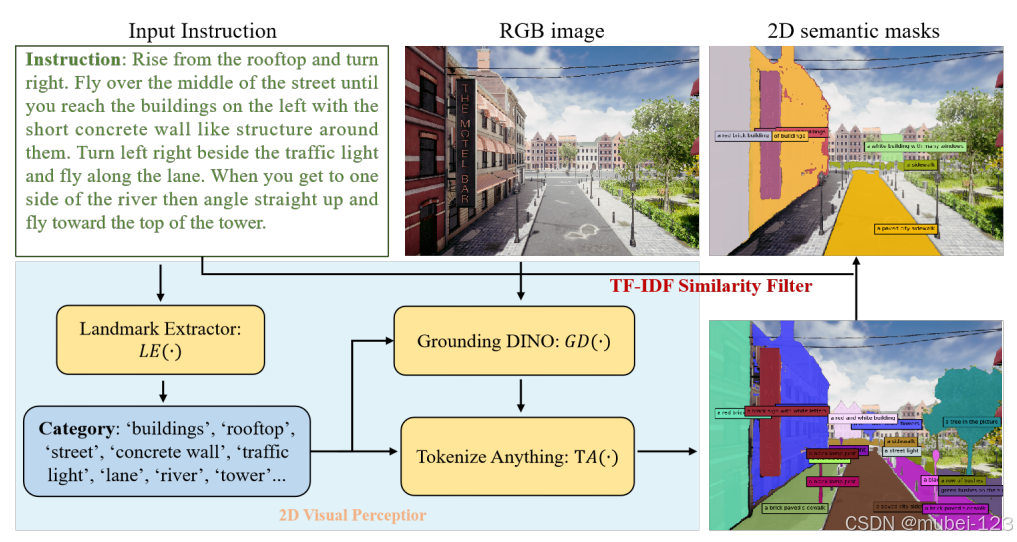

如下图所示：

（1）借助地标提取器，提取出指令当中的地标；

（2）Grounding DINO，作为目标检测器，检测出地标的边界框；

（3）Tokenize Anything，借助Grounding DINO生成的预测框，对框进行分割，同时为每一个边界框作注释提示，得到语义掩码 $m^{(t)}$ 和字幕 $z^{(t)}$ ；

（4）对从文本指令中提取的地标和在每个 $I^{R}_{t}$ 中生成的字幕 $z^{(t)}$ 进行矢量化。然后，使用TF-IDF计算这些矢量化地标和字幕之间的余弦相似度，如果相似性得分 $\tau >0.8$ ，则地标在当前视图中被分类为可见。通过实施这一策略，可以有效地简化语义掩码。

2.2 子目标驱动的自上而下投影

考虑到自上而下的视图比第一人称视图更能表达空间关系，我们进一步利用深度图像 $I^{D}_{t}$ 和代理的位姿将语义掩码映射到3D空间，然后将其转换为自上而下的映射。具体步骤如下：

（1）将语义掩码中的每个像素分配语义标签，生成第一人称视图预测，得到一个具有识别对象和区域的分割图像；

（2）将深度图像 $I^{D}_{t}$ 转为3D点云 $(X, Y, Z)$ ；

（3）将分割后带有语义标签的语义掩码映射到相应的3D点云，从而产生有语义信息 $(X, Y, Z, C_{i})$ 的点云，其中 $C_{i}$ 是语义类别；

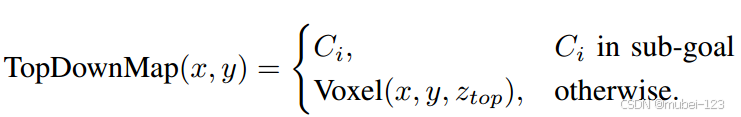

（4）将3D点云划分为离散的体素，然后每个体素使用最大池操作将其中的点云聚合为一个语义类别，考虑到无人机通常在地面上方飞行，对于特定的坐标 $(x, y)$ ，体素列中最顶部的语义标签（或者语义类别 $C_{i}$ ）将被投影到自上而下的地图中。

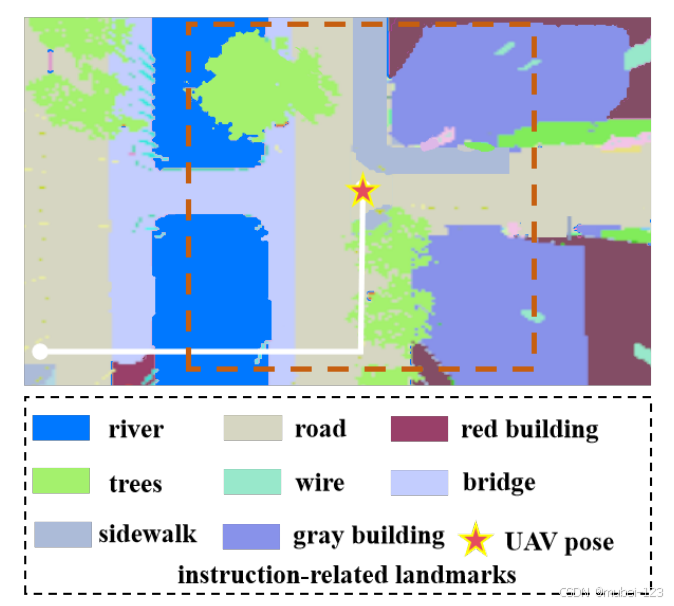

投影后的地图如下图所示：

2.3 矩阵表示

将视觉地图处理成基于文本的矩阵表示，并将其输入到LLM中以指导导航。具体步骤如下：

（1）无人机逐步收集观测数据，并逐步构建由子目标驱动的自上而下的周围环境地图；

（2）定义了一个以无人机当前位置为中心的局部地图，将局部地图划分为20×20的坐标网格，并在每个网格中应用语义最大池，使其最终包含一个语义类别，从而生成一个矩阵；

（3）每个网格之间的距离r（5m）也作为度量信息输入到LLM中，LLM可以直接推断每个地标之间的位置关系。

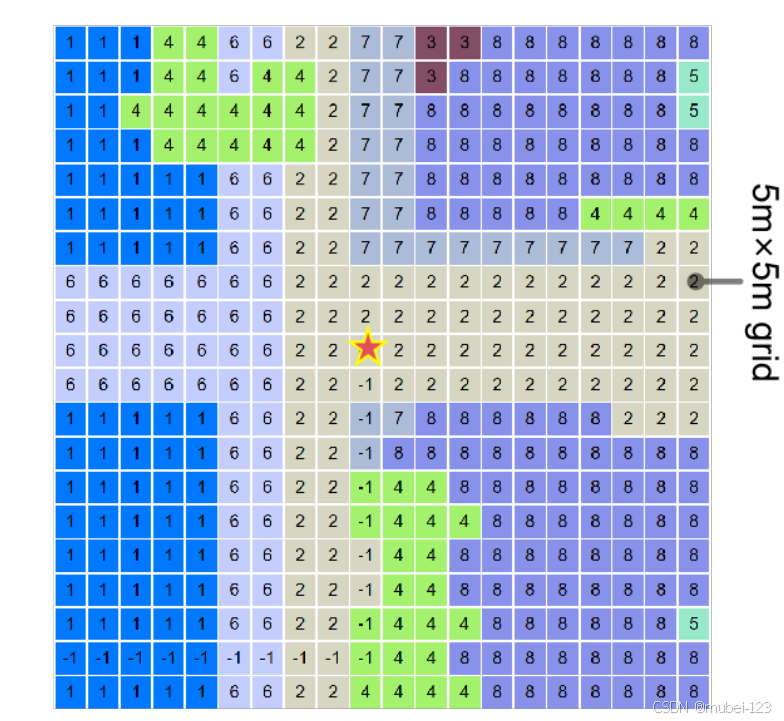

结果如下图所示：

2.4 LLM推理

用格式化的提示和动作空间来补充LLM的空间感知和场景理解能力。具体步骤如下：

（1）准备"Task Description"，包括环境和无人机的定义，以及"Input Format"和"Output Format"。我们需要LLM在捕捉观察结果后利用思维链推理，按照观察顺序一步一步地思考，规划历史以预测下一步行动。关于输入指令，LLM提取子目标，指令中给出的地标将随着场景的变化在任务定义中更新；

（2）为了提高提示的质量，实施了循环细化过程。这涉及为LLM设计一组新的指令，包括与STMR模块相对应的"History"和"Plan"等元素；

（3）任务描述还强调了计划状态的更新（包括"todo"、"in process"和"completed"三种状态）。随着代理探索如何提高提示的准确性和相关性，STMR在这个迭代过程中逐渐更新。
