在使用EC20时，最近使用到了两个常用的方法：
查ICCID和查看信号强度
查ICCID可以通过输入：

microcom -s 115200 /dev/ttyUSB3

然后输入

AT+CCID

得出ICCID号
查信号强度的方式：

cat /dev/ttyUSB2 &
echo -e "AT+CSQ\r\n" > /dev/ttyUSB2

之后就可以得到信号强度，在得到信号强度的内容为
在这里插入图片描述
19是信号强度，正常的强度应该在0-31之间
值越大则越好
参考文章：http://velep.com/archives/1147.html
现在有待确认的是，值为31是不是好的

在这次的测试中，测试的设备

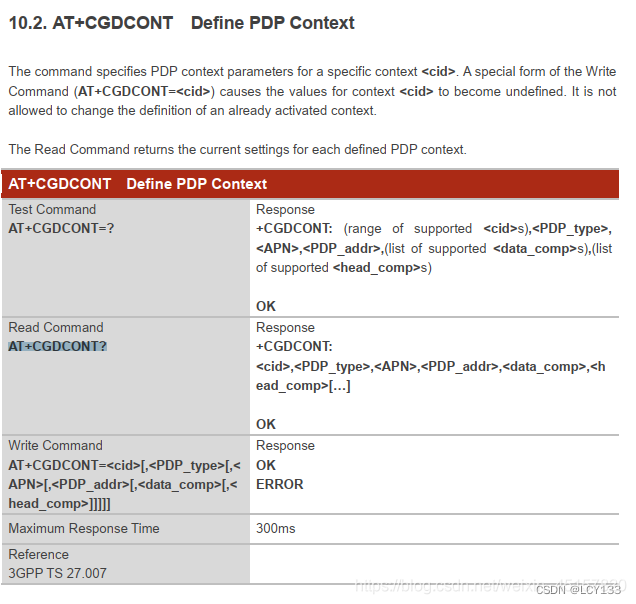

关于AT指令的使用查看APN：
查看APN的方式：

microcom -s 115200 /dev/ttyUSB3
AT+CGDCONT?

在这里插入图片描述
输出：

AT+CGDCONT?
+CGDCONT: 1,"IPV4V6","cmnet","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 2,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 3,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 4,"IPV4V6","CMWAP","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 5,"IPV4V6","IMS","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0

OK

这里的“cmnet”就是APN，不过运营商的意思是可以换为“CMIOT”更好，修改方式是参考了文章：
https://blog.youkuaiyun.com/baidu_40808339/article/details/115259412
指令：

microcom -s 115200 /dev/ttyUSB3
AT+CGDCONT=1,"IPV4V6","cmiot","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0

参数分别表示顺序，IP类型，APN名，address

然后查一下：

AT+CGDCONT?
+CGDCONT: 1,"IPV4V6","cmiot","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 2,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 3,"IPV4V6","","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 4,"IPV4V6","CMWAP","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0
+CGDCONT: 5,"IPV4V6","IMS","0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0",0,0,0,0

OK
