电子表格制作甘特图

一、题目

利用如下数据，完成各阶段的时长显示。数据如下：

项目描述	开始时间	结束时间	项目时长	距离结束时间
阶段1	2022/12/6	2022/12/12	6	0
阶段2	2022/12/13	2022/12/15	2	0
阶段3	2022/12/16	2022/12/25	9	9
阶段4	2022/12/26	2022/12/31	5	15
阶段5	2022/12/31	2023/1/7	7	22
阶段6	2023/1/8	2023/1/12	4	27

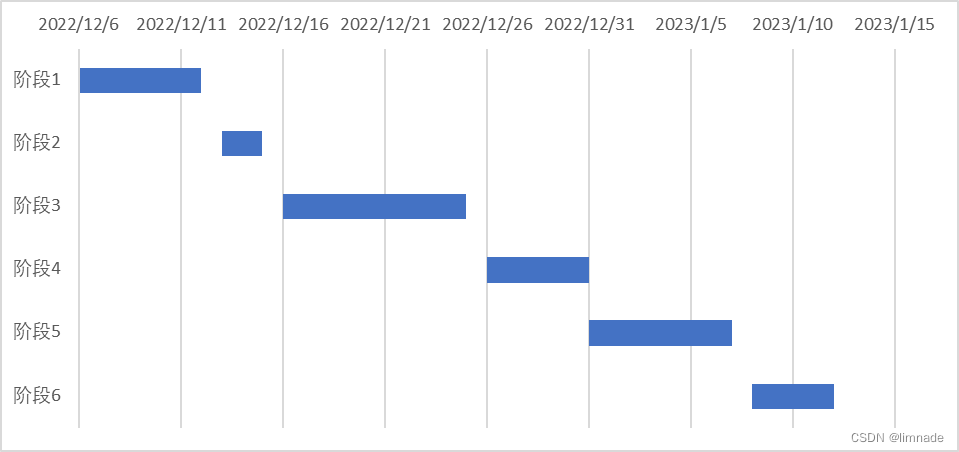

完成效果图如下：

二、操作步骤

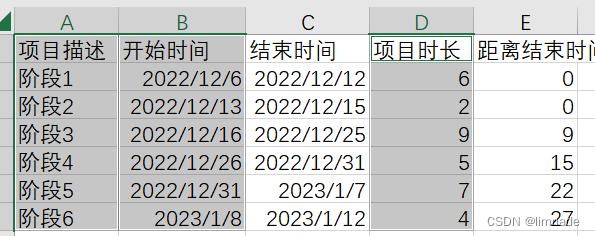

1、选择需要展示的列及其数据

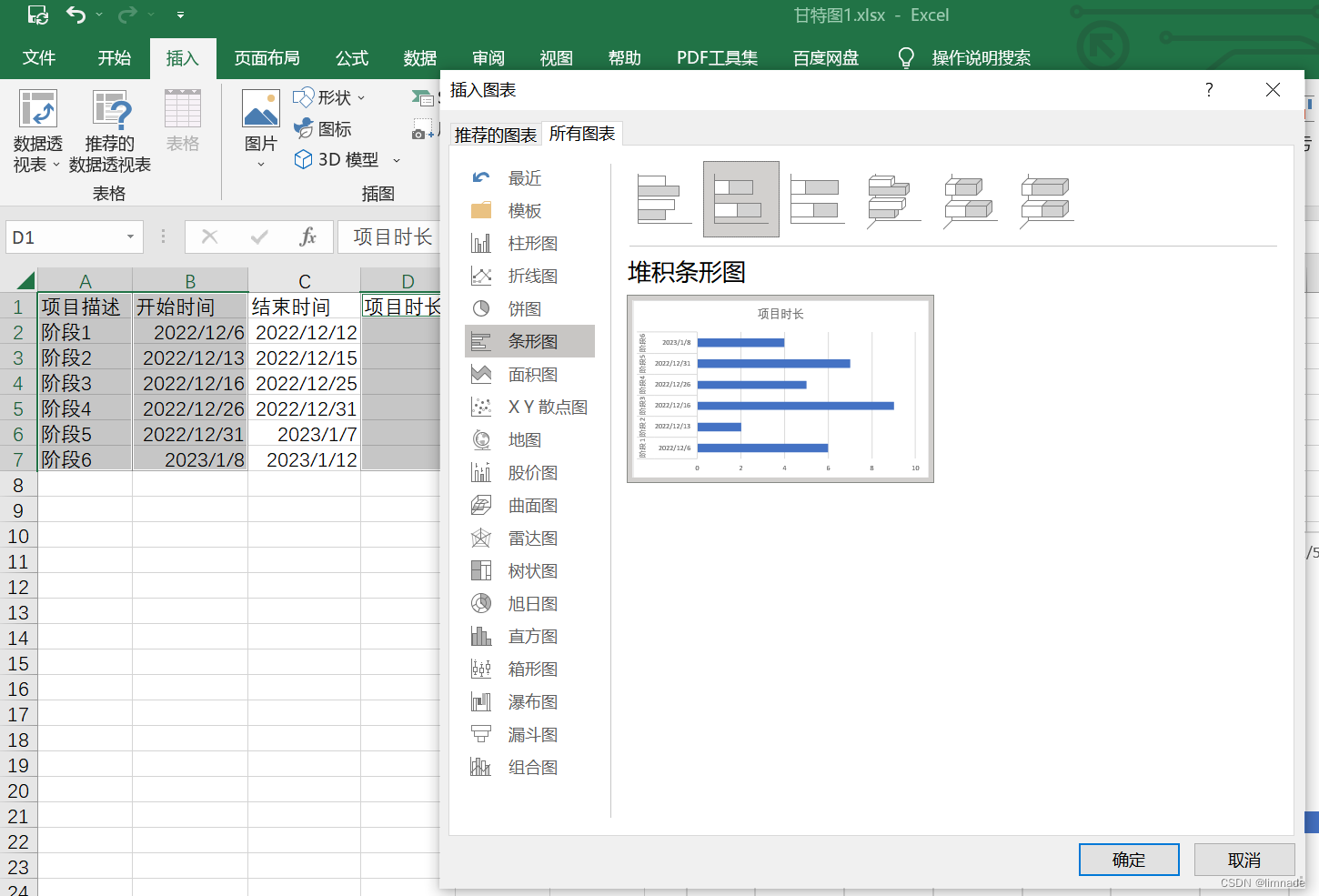

2、选择插入→所有图表→条形图→堆积条形图→确定

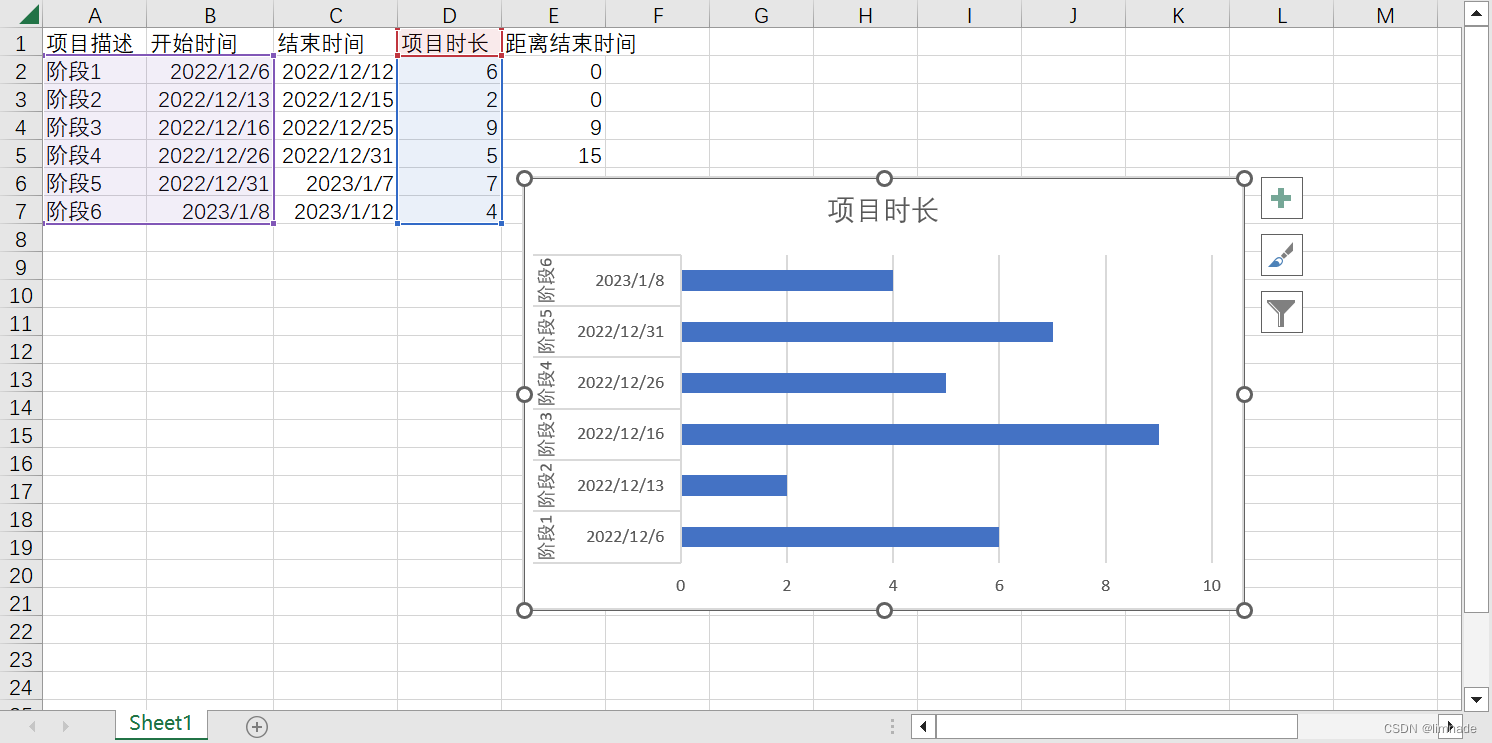

3、形成如下图表

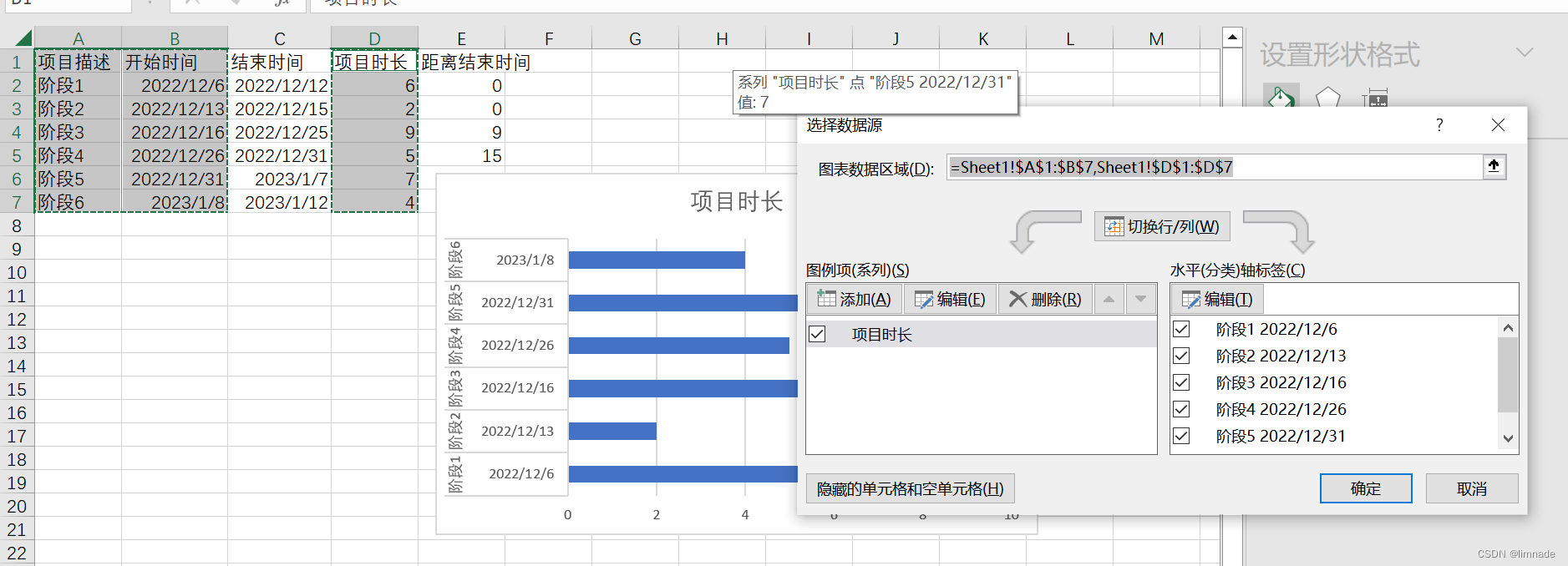

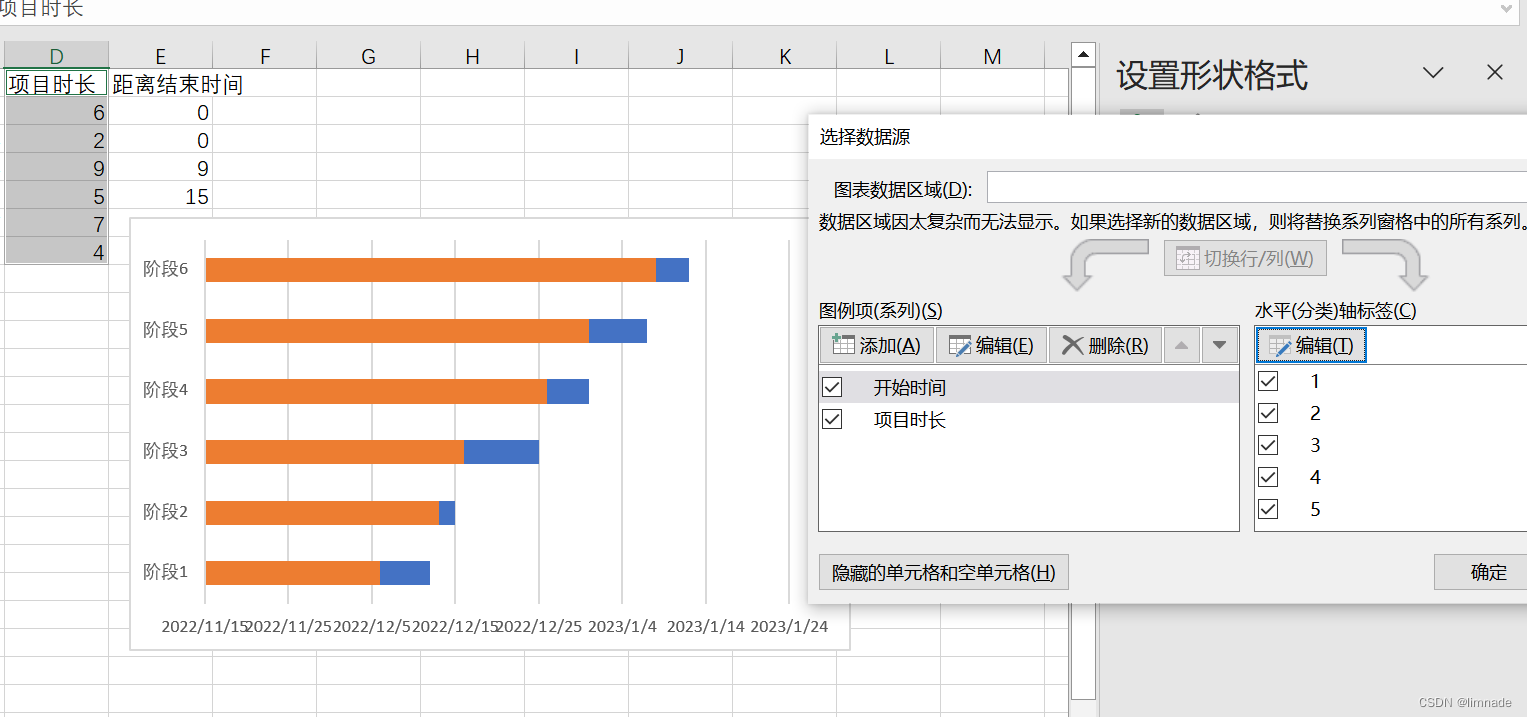

 4、选择图表→鼠标右键→选择数据源→区分水平分类图列项

水平分类：修改坐标轴上显示的数据内容

图例项：修改显示长条内容

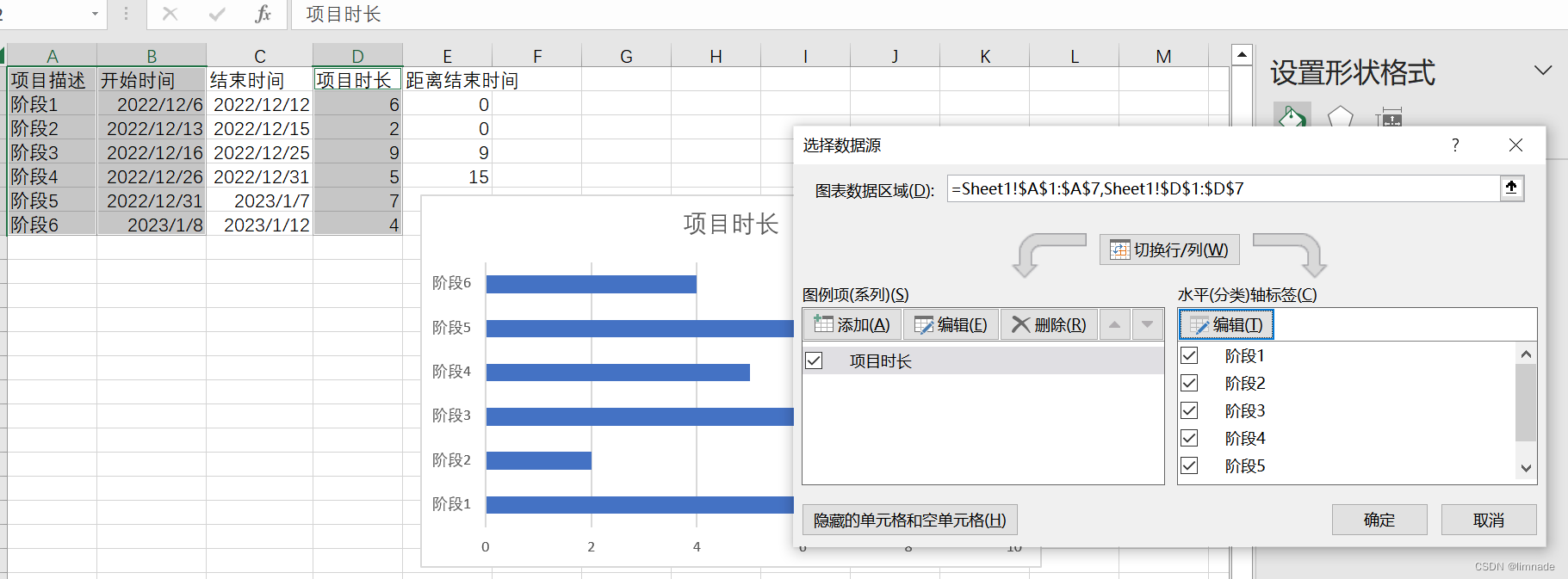

5、在水平分类下选择水平轴需要展示的数据，点击编辑，此处选择A2:A7，可见垂直轴变为选中数据。

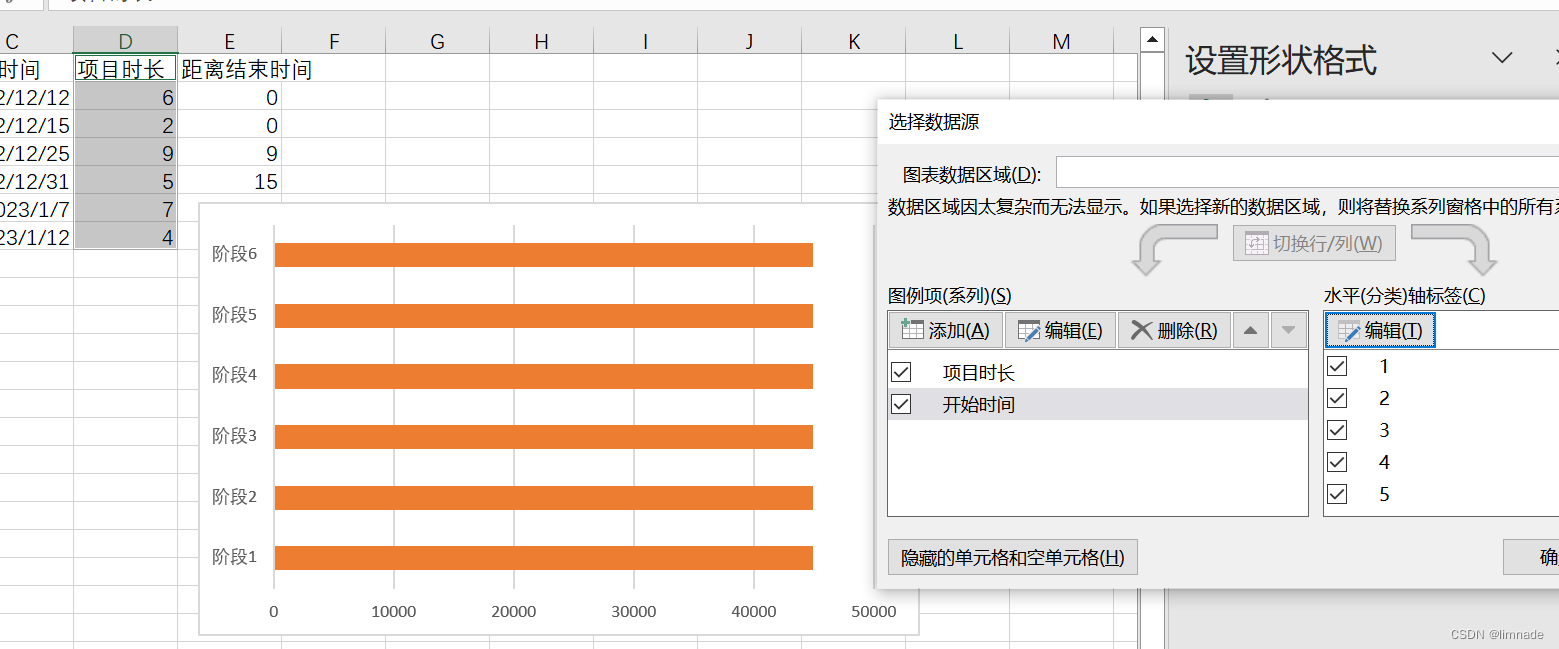

 6、在图例项下面添加图例显示的内容，以及调整二者的显示先后顺序，添加项目结束时间：

如下图：

 7、调整项目时长和结束时间的先后顺序：

8、选中纵坐标，设置坐标轴格式，选择逆序类别。

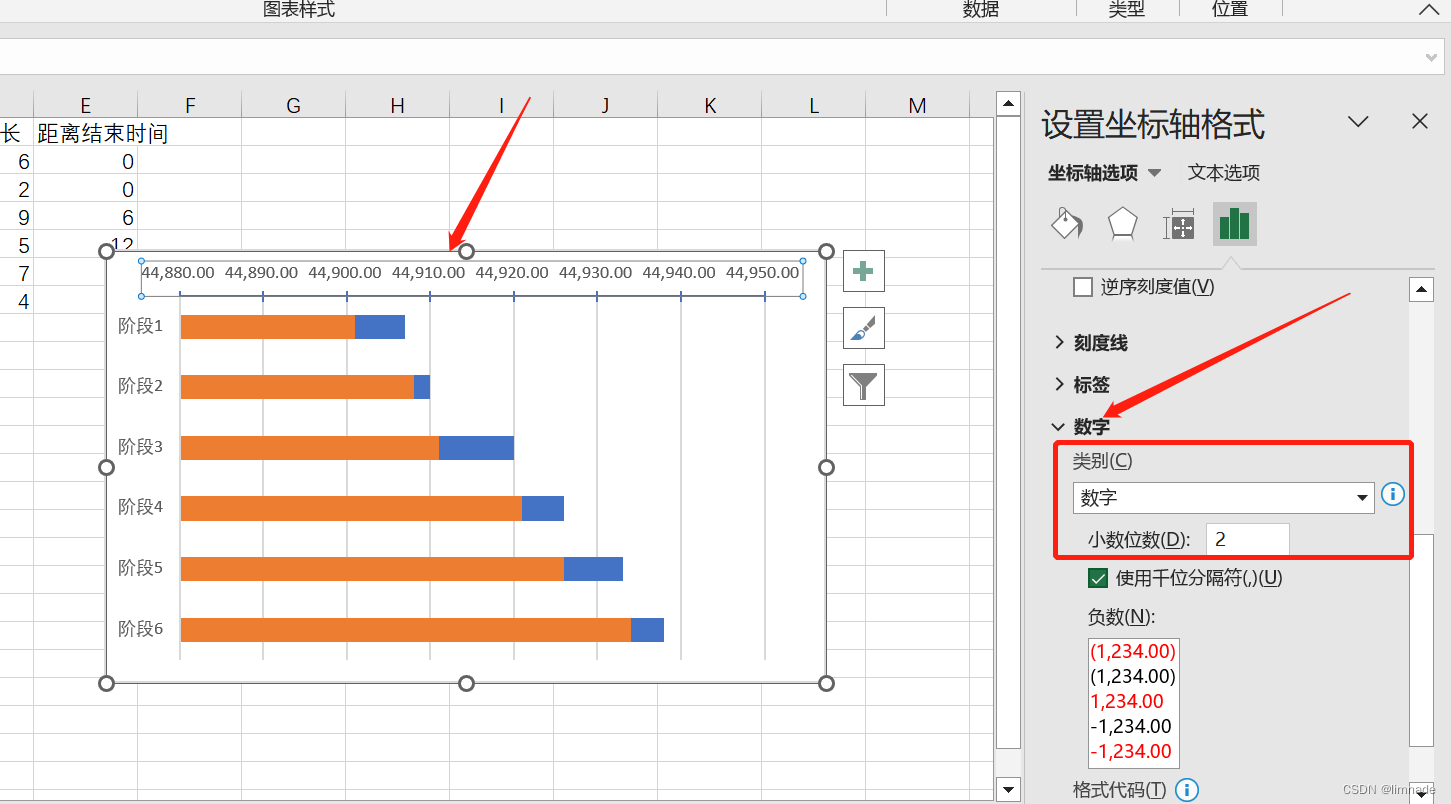

9、选择横坐标，设置坐标轴格式，将数字类别改为数值。

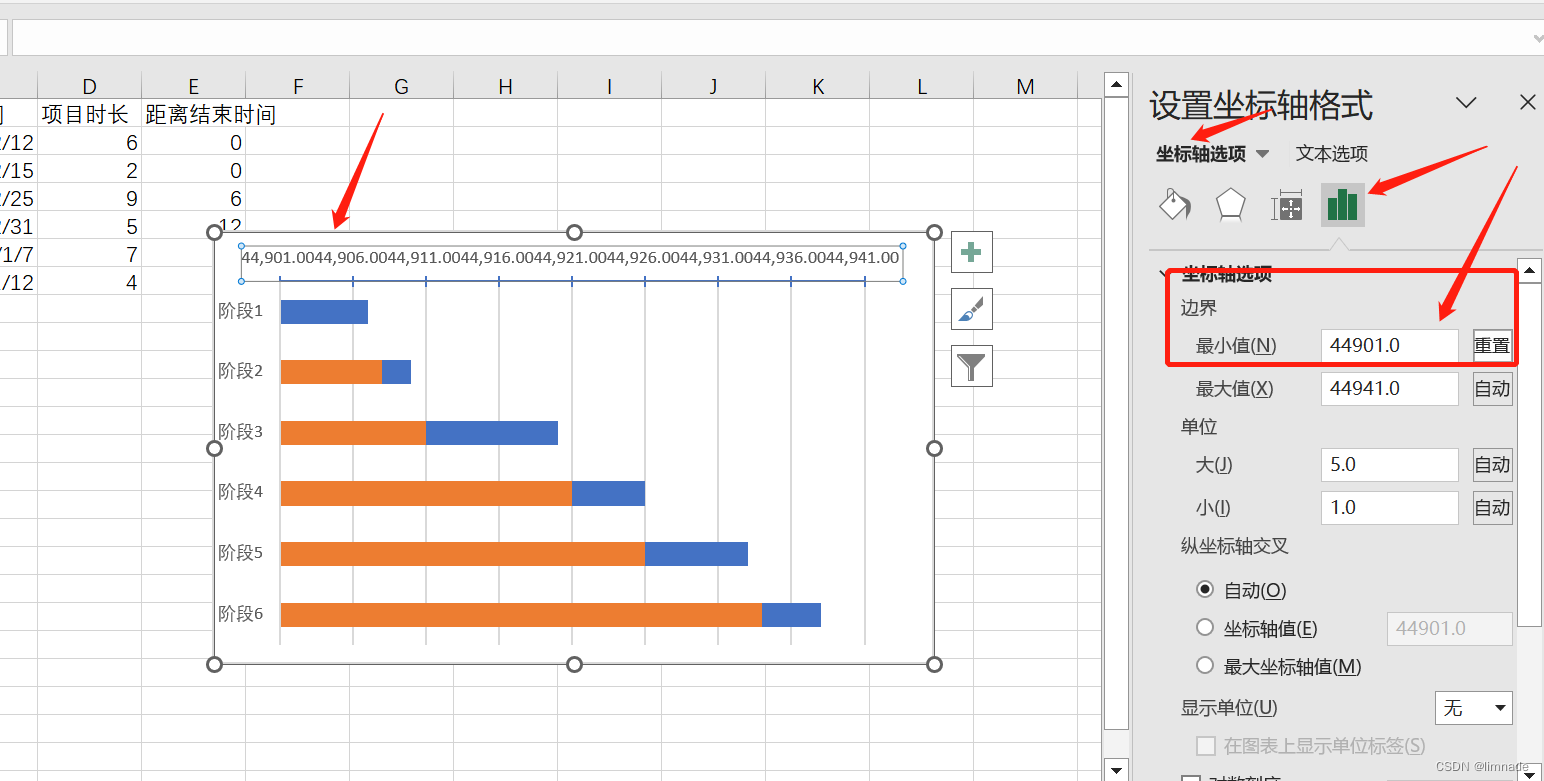

10、可以看到数据的起始坐标变为44901，将坐标轴选项的边界最小值变为44901。

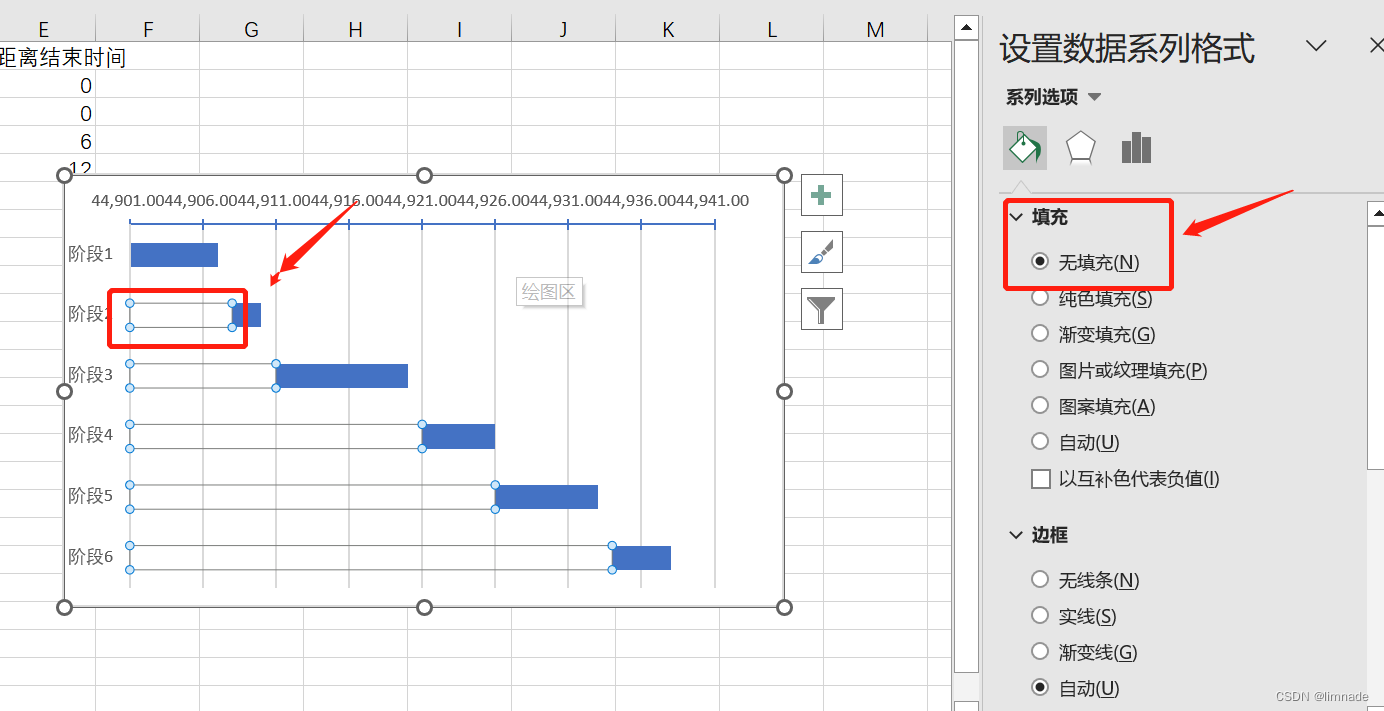

11、完成边界最小值设置以后，选着黄条数据，进入设置数据系列格式，将填充色变为无填充，最后将横坐标的数字类型转化为日期，甘特图完成。
