本文详细介绍了WAV文件格式，包括RIFF WAVE Chunk、Format Chunk、Fact Chunk（可选）和Data Chunk的结构。此外，还探讨了WM8978音频处理器的特点，如I2S接口、音效处理能力，并提供了STM32通过I2S与WM8978交互的配置寄存器详解。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、WAV
WAV即WAVE文件，是最常用的数字化声音文件格式之一，扩展名为‘.wav’,用于保存Windows平台的音频信息资源。WAV格式还支持MS ADPCM、CCITT A LAW 等多种压缩运算法，支持多种音频数字，取样频率和声道。标准格式化的WAV文件和CD格式一样，也是44.1K的取样频率及16位量化数字，二者声音文件质量相差无几。
WAV是由若干个Chunk（区块）组成的。按照在文件中的出现位置包括

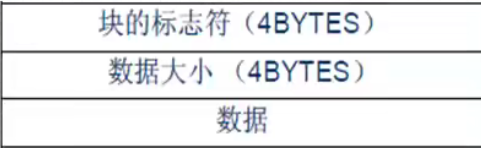

①RIFF WAVE Chunk、②Format Chunk、③Fact Chunk(可选)和④Data Chunk。每个Chunk由块标识符、数据大小和数据三部分组成,如下图所示:
在这里插入图片描述
其中块标识符由4个 ASCII码构成,数据大小则标出紧跟其后的数据的长度(单位为字节),注意这个长度不包含块标识符和数据大小的长度,即不包含最前面的8个字节。所以实际Chunk的大小为数据大小加8。
1）RIFF块（RIFF WAVE Chunk）：该块以“RIFF”表示，紧跟wav文件大小，（该大小是wav文件大小-8），然后数据段为“WAVE”，表示是wav文件。RIFF块的Chunk结构如下：

//RIFF块
typedef __packed struct{

u32 ChunkID;//此处固定为’RIFF‘，即0x46464952，RIFF的ASCII码，查ASCII码表应该按十六进制序列查
u32 ChunkSize;//集合大小，文件总大小-8
u32 Format;//格式——WAVE，即0x45564157(此处为倒序，’57‘是W，41是A等
//上面的ChunkID以及之后的都是按这个规则得出十六进制值的
}

2）Format块(Format Chunk)：该块以“fmt "作为标示(注意fmt后有一个空格),一般情况下,该段的大小为16个字节,但是有些软件生成的.wav格式,该部分可能有18个字节,含有2个字节的附加信息。Format块的Chunk结构如下:

//fmt块
typedef __packed struct{

u32 ChunkID;
//chunk id;这里固定为"fmt "
