CS144（2024 Winter）Lab Checkpoint 2: the TCP receiver

0.Overview

check2.pdf

Lab2 部分要求我们实现一个 TCP receiver。

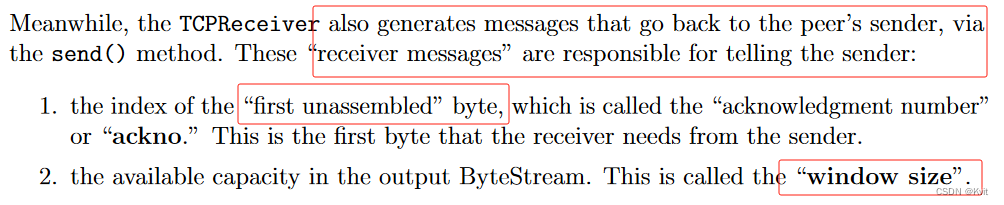

实现的 TCP 接收器需要实现以下两个功能：

1. 使用 send() 方法将期待的下一个字节序号回传给发送方；
2. 告知发送方接收端的缓冲容量，也称为接收窗口大小。

下一字节序号和接收窗口大小共同构成了一个左闭右开的接收区间 [first_unassembled, first_unassembled + window_size)，只有这个区间内的字节才会被接收端接收。

核心算法部分（流重组 Reassembler 和字节流缓冲区 ByteStream）已经在先前的两个实验中实现了，在这次实验的部分需要补充 TCP 报文传输的回传确认。

1.Getting Started

Lab2 一如既往的要求代码复用，因此就需要将 checkpoint2-startercode 分支的代码合并到已经写好的部分中。这部分就略过了。

2.Checkpoint 2: The TCP Receiver

2.1 Translating between 64-bit indexes and 32-bit seqnos

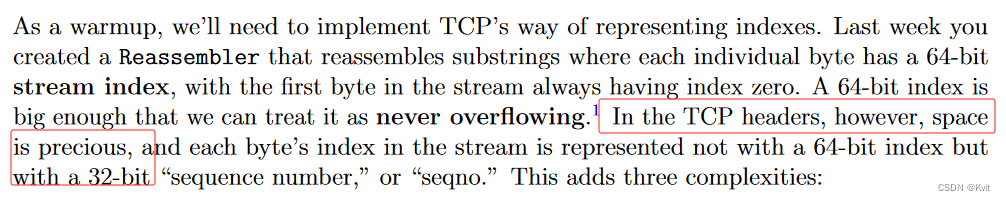

在先前的实验中，我们的代码实现是建立在字节流序号是 64 位无符号数（下称 uint64）的基础上的；但实际为了减少报文长度，TCP 报文的字节流序号的类型是 32 位无符号数（下称 uint32）。

我们都知道如果为每个字节做一个编号，那么以 uint64 为基础的字节流长度最大可以达到 $2^{64}$ Bytes = 16 EB，即使是以 100 Gbits/s 的速率传输也需要花费 50 年左右才能传输完。但是 uint32 的最大长度只有 4GB，很明显，在实际使用时报文内的字节序号会不可避免地产生“回绕”（即这个值始终在对 $2^{32}$ 取模）。

因此为了实现 uint32 的字节序号（sequence numbers）到 uint64 的绝对字节序号（absolute sequence numbers）之间的转换，我们首先需要对字节序号做一个封装。

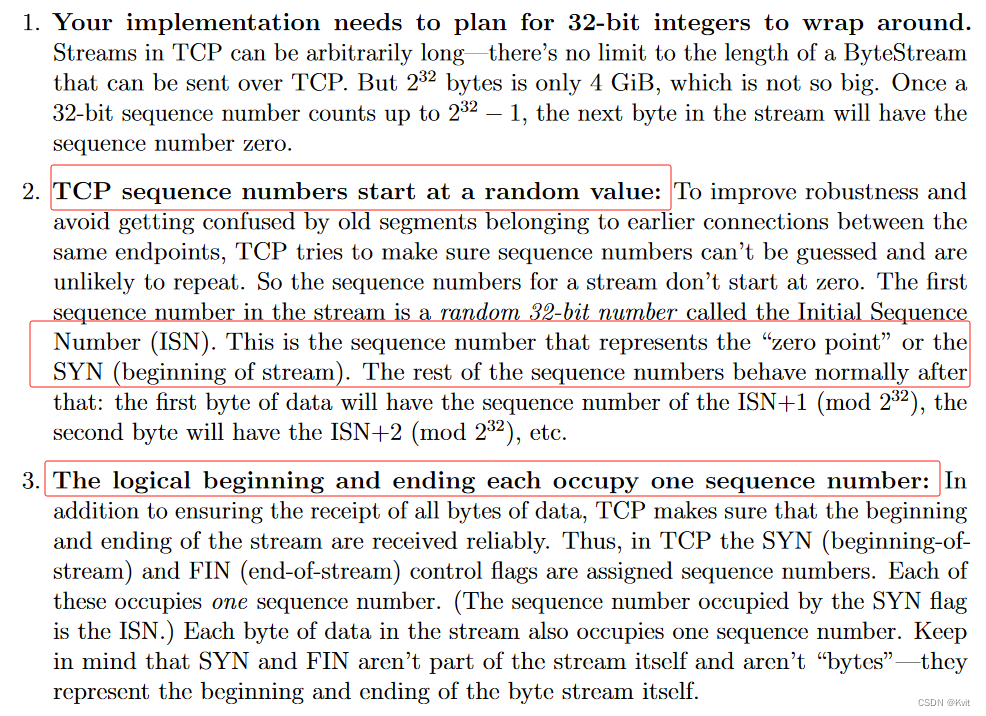

此外，为了避免被攻击、提高 TCP 的健壮性，也是为了判断当前传输的字节是否属于上一个连接，TCP 设定当前传输的字节的序号的起始计数值（ISN）并不是 0，而是一个位于 $\left[0,2^{32}-1\right]$ 范围内的一个随机值，因此这让 seqno 到 absolute seqno 的映射更加复杂。

文档这里还提到了，TCP 在建立确认时发送的 SYN 就是 ISN + 1 的值，发送该序号也意味着传输开始。

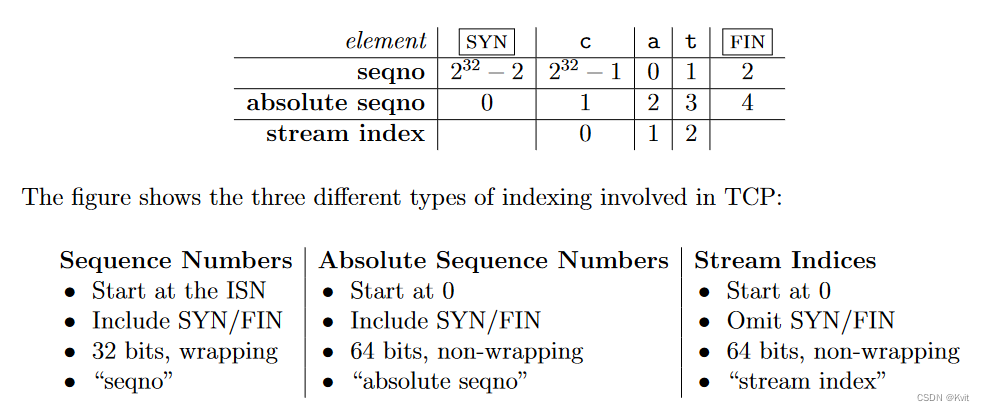

文档还给出了不同字节序号之间的对应关系。可以看出 absolute seqno 和 stream index 之间只相差了 1 位的偏移量，因此我们并不关心这里的转换，而是将注意力放在上方的 seqno 和 absolute seqno 之间。

stream index 是表示数据字节的序号，不会记录 SYN 与 FIN 这两个用于控制 TCP 传输的字节。

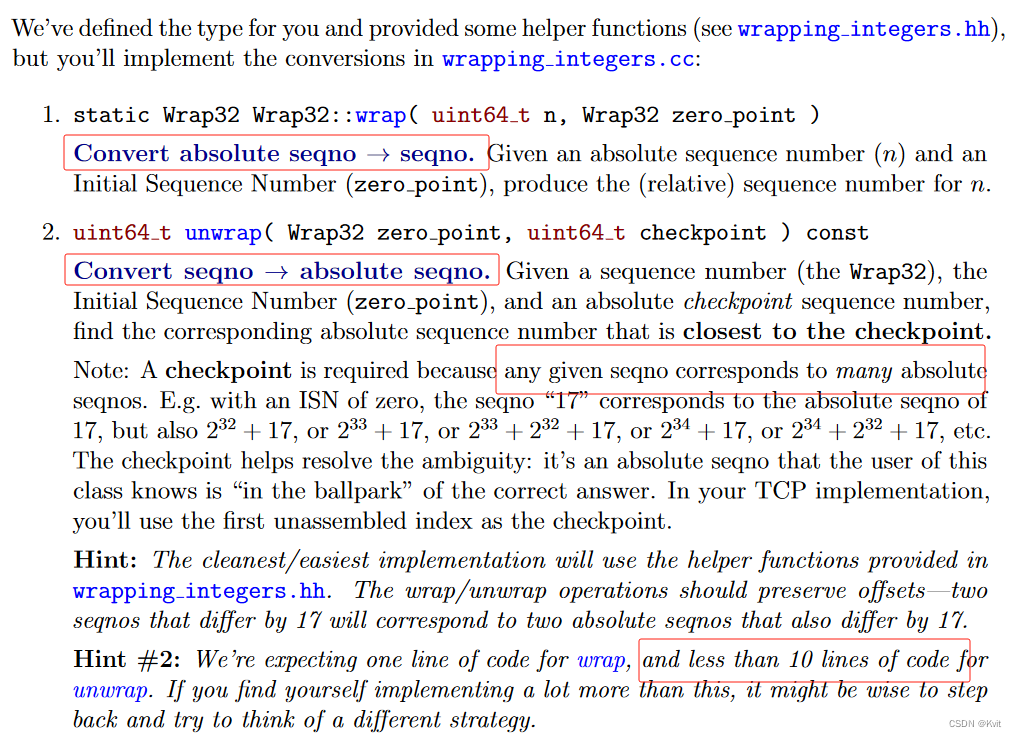

代码中的 Wrap32 就是负责进行两个不同字节序列之间互相转化的类。在静态方法 wrap() 中，文档要求实现从 absolute seqno 到 seqno 的转换，也就是根据给定的起始数值点 ISN，将当前的绝对字节序号转换为 TCP 报文中的 32 位字节序号。

wrap() 方法的实现相当简单。由于是从 64 位数到 32 位数的转换，并且参照上面给出的字节映射关系就知道：只需要将 n 加在 zero_point 上即可，上文提到的“回绕”会因为 uint32 的位数截断自动进行（也就是说将一个 64 位数转换为 32 位数的过程是在对 uint64 取 $2^{32}$ 的模）。

unwrap() 方法的实现比较复杂。文档要求在这个函数中，利用给定的 checkpoint 值和起始点 zero_point，找到最接近 checkpoint 的 absolute seqno。

什么是 checkpoint？

文档中指出，有大量 64 位无符号整数（下称 uint64）在 $\mathrm{mod}{2}^{32}$ 的情况下的值是相等的，这种现象称作“这些数对 $2^{32}$ 同余”。

如果要确定一个 uint32 的余数值对应哪一个 uint64 整数，我们就需要有一个 64 位无符号整数 checkpoint 帮我们定位我们所期望的最接近某个无符号 32 位整数的 uint64 的整数的数值。

实现时，我们所跟踪的绝对字节序号（absolute seqno）本身就是一个最合适的 checkpoint。

从数学角度上看，这一操作过程实质上是在求同余方程 $f(x)\equiv k(\mathrm{mod}{2}^{32})$ 的解集中最靠近 checkpoint 的数，其中 $k\in \mathbb{Z}\cap \left[0,2^{32}\right)，x\in \mathbb{Z}\cap \left[0,2^{64}\right)$.

既然解空间是有限范围内的同余方程解集，其实打表嗯搜也不是不行。 $\leftarrow$ 实际上是真的不行（

我们知道，seqno 是一个模 $2^{32}$ 数，并且这个数的起始计数点是 ISN 而非 0。因此要找到给定最接近 checkpoint 的数的最好办法就是计算 checkpoint（checkpoint 是一个 absolute seqno）在变为 seqno 的情况下到当前 seqno 的偏移量，然后在 checkpoint 中加上这个偏移量；也就是：$checkpoint+\left(ckpt\_mod-raw\_value\_\right)$。

当然也可以使用另一种思路：计算要加上多少个 $2^{32}$ 才最靠近 checkpoint，这个方法需要做到以下几点：

1. 因为 ISN 不一定从零开始，所以还要额外计算一个偏移量；
2. 无法利用 checkpoint 的位置信息，因此需要试探三个点：$raw\_value\_+offset-2^{32}$，$raw\_value\_+offset$ 和 $raw\_value\_+offset+2^{32}$；
3. 需要使用乘法。

当然第 2 点可以使用 ckpt_mod 的信息，但是都用了 ckpt_mod 为什么不直接计算 checkpoint 的偏移量？

在 $\left[0,2^{32}\right]$ 范围内，一个数可以加上任意多的 $2^{32}$ 而仍停留在原位，这会导致对应的 seqno 从 uint32 提升到 uint64、并且要找出其距离某个数的最小值时出现两种可能的取值：要么在下图区间 0 点左侧（减去一个 $2^{32}$），要么在区间 0 点的右侧。并且当最小值在左侧时，我们只需要将右侧的值减去一个 $2^{32}$ 就可以得到结果，因此实际上我们只需要计算右侧的值（并且右侧的值更好求，原因下文会提及）。

这里本质上是在试探 $absolute\_seqno-2^{32}$ 和 $absolute\_seqno$ 哪个更靠近 checkpoint。

并且因为我们在围绕 ckpt_mod 确定最终值，所以我们只用试探两个点：$checkpoint+\left(ckpt\_mod-raw\_value\_\right)-2^{32}$ 和 $checkpoint+\left(ckpt\_mod-raw\_value\_\right)$。

下图给出的就是“最近的数在区间 0 点左侧的情况”。

从这张图中我们还可以知道一点：当图中的 ckpt_mod 小于 raw_value_ 时，无符号减法：$ckpt\_mod-raw\_value\_$ 的值会变得非常大；但是这只是将目标结果“搬到”了区间段 $\left[2^{32},2^{33}\right)$ 中，结果值在 $\left[0,2^{32}\right)$ 数值范围内的“绝对位置”是始终保持不变的，我们只需要减去一个 $2^{32}$ 就可以在 uint64 的数值范围下得到最靠近 checkpoint 的值，即我们所期望的正确结果。

计算右侧的 seqno 对应的值时，我们可以假定 raw_value_ 总比 ckpt_mod 大，进而计算：$checkpoint+\left(raw\_value\_-ckpt\_mod\right)$；这里的 $ckpt\_mod$ 是 absolute seqno 基于 ISN 时的 32 位值，这个值可以由上文的 Wrap32::wrap() 直接求得。

那么我们该如何判断最小值是出现在左侧还是右侧？观察上图可以知道：当 raw_value_ 与 ckpt_mod 的差值小于一半区间长度（$2^{31}$）时，意味着最小值在区间 0 点的右侧；否则就需要多减去一个 $2^{31}$ 使得计算结果最小。

但是要注意一个边界条件：当 $checkpoint<2^{32}$ 时，区间 0 点左侧是不存在的，这个时候的最小值只能取在区间 0 点右侧。因此我们要把这个条件筛去：在 uint64 的数值计算下，$checkpoint+\left(raw\_value\_-ckpt\_mod\right)<2^{32}$。（所以说右侧的值会更好求）

根据以上分析结果，unwrap() 的实现方式就已经呼之欲出了。并且文档还提及：合理的 Wrap32::wrap() 实现应该只有一行，Wrap32::unwrap() 则应该在 10 行以下。

如果你对数学比较敏锐，可以把上面的问题用更加数学化的方式表达出来：

已知整数 $a$ 和 $k$，其中 $a\in \mathbb{Z}\cap \left[0,2^{64}\right)且k\in \mathbb{Z}\cap \left[0,2^{32}\right)$，现要求同余方程 $f(x)\equiv k(\mathrm{mod}{2}^{32})$ 的解集中最靠近 $a$ 的整数，其中 ，$x$ 为未知数且 $x\in \mathbb{Z}\cap \left[0,2^{64}\right)$.

例如，当 $k=1，a=0$ 时，解 $x=1$；当 $k=1，a=4294967295$ 时，解 $x=4294967297$。

wrapping_integers

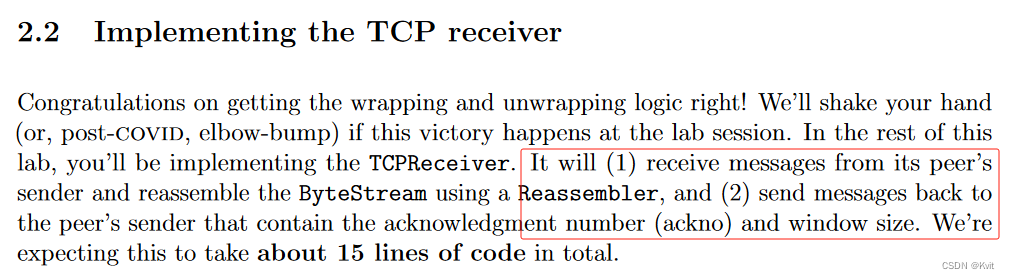

2.2 Implementing the TCP receiver

在这部分，我们要根据实现好的 Wrap32 完成 TCP 的接收器。最终的实现如果是合理的，行数应该不会超过 15 行。

我们要做的事一共两个：

1. 根据接收到的信息将字节序列提交给 Reassembler 处理、并由它推入流中；
2. 向发送方回传期盼的下一个字节序号 ackno、以及窗口大小 window size。

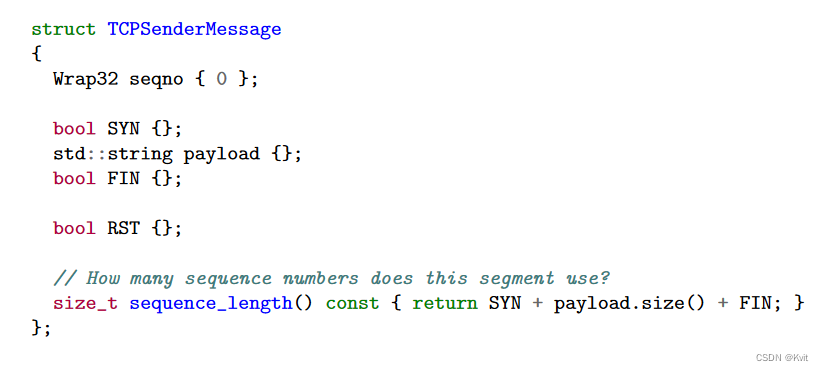

接下来文档介绍了接收和回传时承载报文信息的结构体 TCPSenderMessage 和 TCPReceiverMessage：当接收器接受信息时，接受的是 TCPSenderMessage，而回传信息时需要使用 TCPReceiverMessage。

在前者中，三个符号位 SYN、FIN 和 RST 共同控制 TCP 连接的行为，具体描述如下：

1. 若 SYN 是第一次为 true，seqno 中的值是 ISN，否则 seqno 中的值就是 payload 的第一个字节的序号（SYN 为 false 是无效数据）；
2. 若 FIN 为 true，表示这是最后一段数据；
3. 若 RST 为 true，表示链路出了问题，需要中断传输。

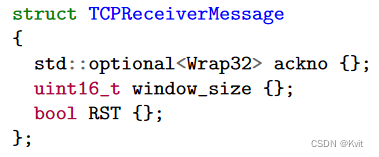

TCPReceiverMessage 要比前者简单很多，具体描述如下：

1. ackno 使用了 std::optional，因为当接收方没有接收到 SYN 为 true 的报文时不应该返回任何应答序号；
2. windows_size 指定当前窗口大小，可以看出这里的类型被限定为 uint16_t，所以如果窗口大小超过了 uint16 的最大值（65535）就会溢出，并且如果发生溢出就取最大值；
3. RST 用于告知发送方我的流缓冲是否出现问题，若有则要中断传输。

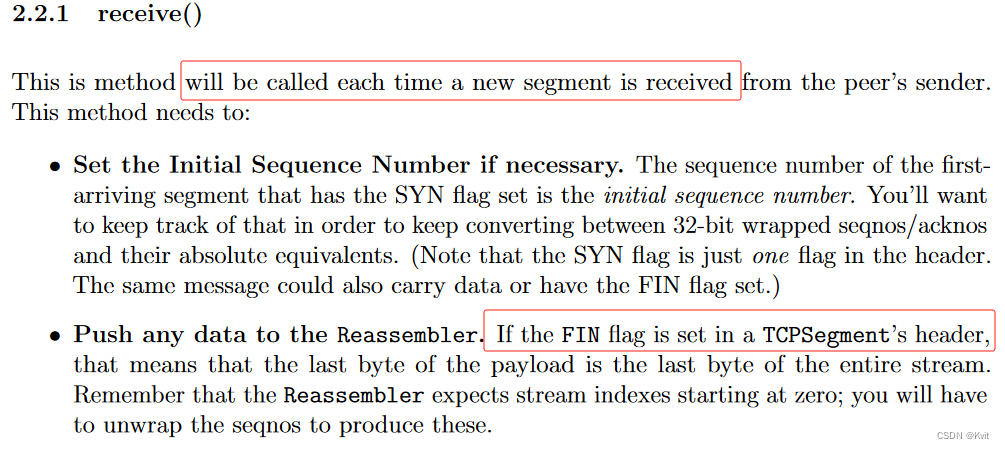

然后是 receiver 的 receive() 方法，这个方法在每次收到新信息时都会被调用，并且我们需要使其满足两种功能：

1. 在 SYN 第一次为 true 时设置 ISN 的值；
2. 在 FIN 为 true 时告知 Reassembler 这是最后一个分组（别忘了 Lab1 的 is_last_substring）。

查看 starter-code 可以发现，实验只要求我们补充 receive() 和 send() 方法，后者就是用于回传信息的。这里需要注意的是：我们不需要自己在 receive() 中调用 send()，这种事是交给上层应用的。

因为每条连接的初始值都是随机值，所以我们必然要维护一个 ISN 值；再考虑到当连接建立请求 SYN 尚未发来时 ISN 的值是不能确认的，所以我们可以模仿 TCPReceiverMessage，将我们维护的 ISN 设置为 std::optional<Wrap32> ISN。这样做有个好处：可以通过判断 ISN 是否有值（使用 has_value()）判断是否已经收到了连接确认请求，而不必额外维护一个 bool 标志。

另外我们都知道为了计算绝对序列号 absolute seqno，我们还需要维护一个正在期待的下一个字节的序号作为 checkpoint，而且这个值也需要回传给发送方。不过这里我们也不需要额外设置一个 uint64_t 的私有成员，我们可以使用 Writer::bytes_pushed() 方法检查当前有多少个字节已经进入流中，并且这个值恰好就是一个表示正在期盼的下一个字节的 absolute seqno 序号。

最后还有三点要注意的：

1. SYN 字节本身是需要被计入 absolute seqno 中的，所以上面提到的 absolute seqno 还需要加上 ISN.has_value() 的值（这里利用了 bool 隐式转换为数值类型加减的性质）；
2. FIN 关闭请求要在写端方法 Writer::is_closed() 为 true 时才能响应，否则会导致错误，并且在 TCP 中 FIN 字节也要计入 absolute seqno；
3. 要拦截一些错误的报文段（例如刚接收了第一个 SYN 报文段，下一个报文段的 seqno 还是等于 ISN），这个错误检测似乎是今年的新内容。

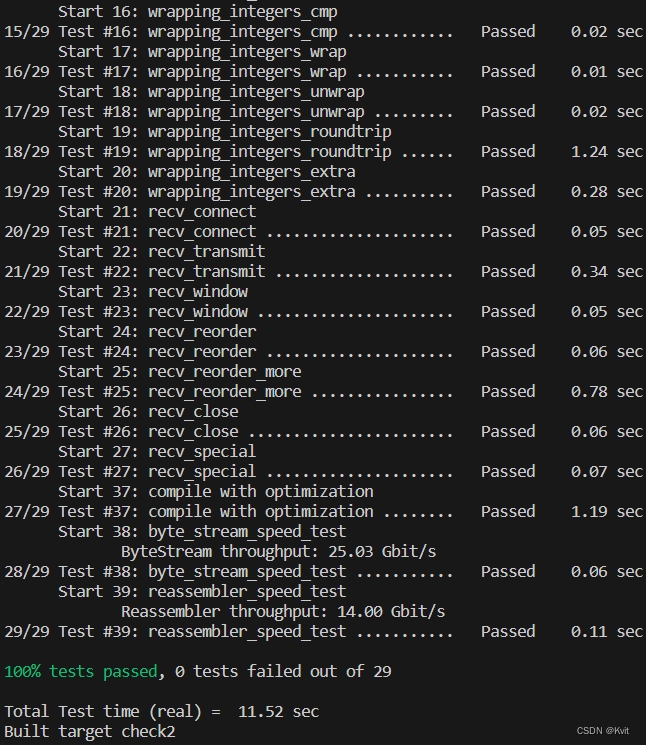

tcp_receiver

3.Extra Credit

在最后呢，课程还鼓励大家查看 test/ 中的测试用例（包括但不限于 Lab2），并补充一些有可能出错但是 CS144 提供的测试代码中没有的部分，然后在课程结束前向仓库发起一个 pull request。

可惜我没有这个学分拿（笑）。

总体上来讲，从 Lab0 到现在的进程都是一种“自顶向下”的方向，并且由于核心算法已经在前两个实验中编写完了，所以后续的实验一般都会更加底层、并且代码量不太大（我猜的）。
