本文深入探讨了InnoDB存储引擎的内部结构，包括其关键组件如后台线程、内存块、RedoLog以及数据流过程。揭示了Master线程、IO线程、Purge线程和PageCleaner线程的工作原理，解释了缓冲池、Redolog缓冲池和额外缓冲池的作用，以及RedoLog如何确保数据安全性。

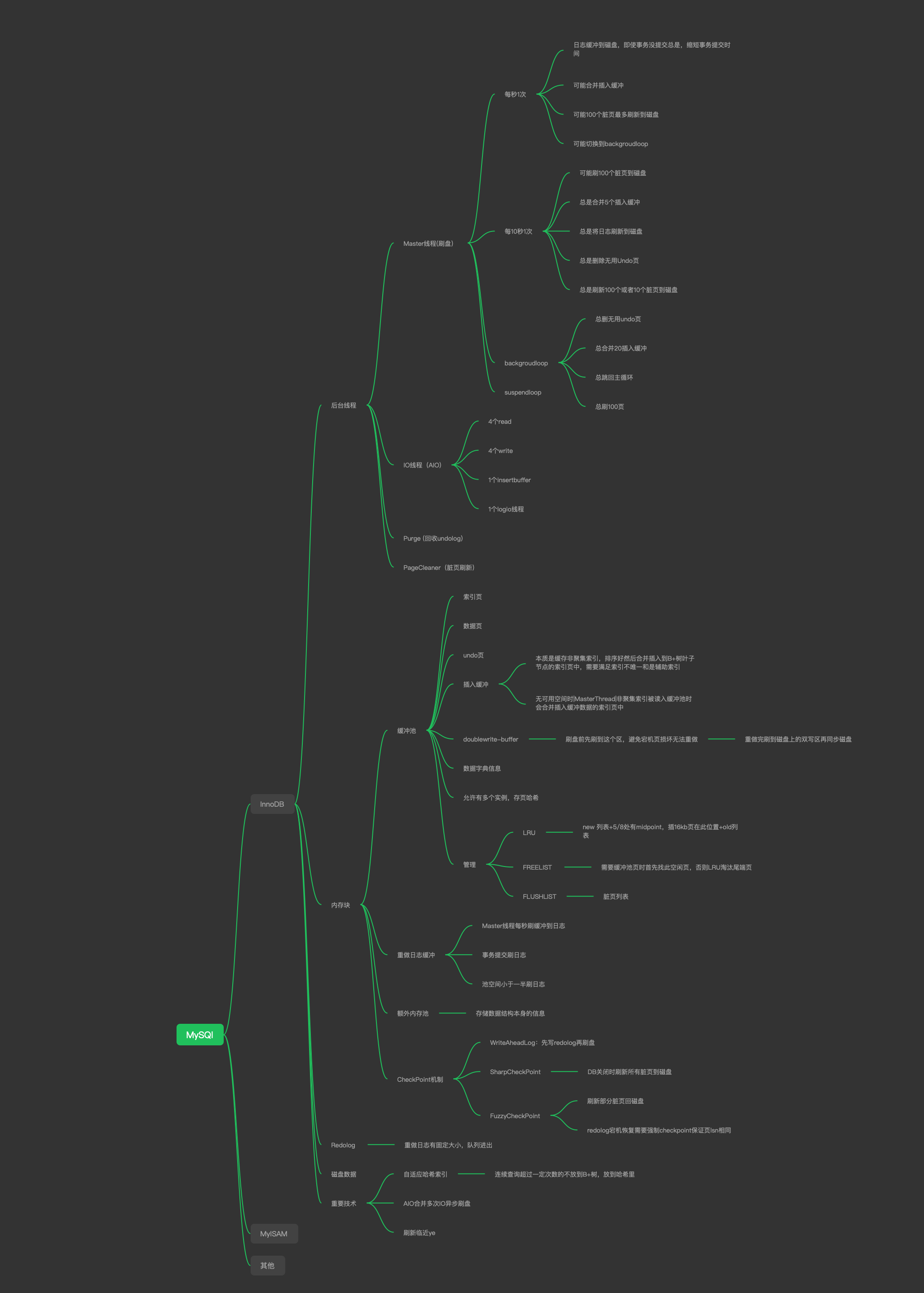

InnoDB 存储引擎结构
InnoDB重要组成
后台线程
- 负责刷盘的Master线程
- 负责读出写入磁盘的IO线程
- 负责回收undo log的Purge线程
- 为Master打辅助刷脏页的PageCleaner线程
内存块
- 缓存各种页的缓冲池，如包括插入缓冲缓存各种update insert操作然后合并多次IO
- Redo log缓冲池
- 额外缓冲池
Redo Log
固定大小，队列进出，真正刷盘前先写入Redo log，宕机可根据Redo log恢复
磁盘
真正存储数据的
InnoDB数据流
- 用户增删改（write）-> FREELIST里找空白页写入（若无LRULIST释放队尾空白页）-> 写入RedoLog返回写入成功->落库
- 用户查询（read）-> B+树搜索后查询LRULIST-> 找不到从磁盘加载->读出
