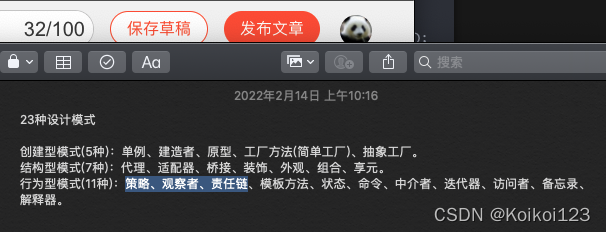

这一篇主要讲行为型模式的前三种
在这里插入图片描述
行为型模式关注的是各个类之间的相互作用，将职责划分清楚，使得我们的代码更加地清晰。

策略模式

直接举例，先定义接口和实现类，选择不同颜色的笔画图

public interface Strategy {
   public void draw(int radius, int x, int y);
}

public class RedPen implements Strategy {
   @Override
   public void draw(int radius, int x, int y) {
      System.out.println("用红色笔画图，radius:" + radius + ", x:" + x + ", y:" + y);
   }
}
public class GreenPen implements Strategy {
   @Override
   public void draw(int radius, int x, int y) {
      System.out.println("用绿色笔画图，radius:" + radius + ", x:" + x + ", y:" + y);
   }
}
public class BluePen implements Strategy {
   @Override
   public void draw(int radius, int x, int y) {
      System.out.println("用蓝色笔画图，radius:" + radius + ", x:" + x + ", y:" + y);
   }
}

定义使用类，构造传入Strategy接口

public class Context {
   private Strategy strategy;

   public Context(Strategy strategy){
      this.strategy = strategy;
   }

   public int executeDraw(int radius, int x, int y){
      return strategy.draw(radius, x, y);
   }
}

使用

public static void main(String[] args) {
    Context context = new Context(new BluePen()); // 使用绿色笔来画
    context.executeDraw(10, 0, 0);
}

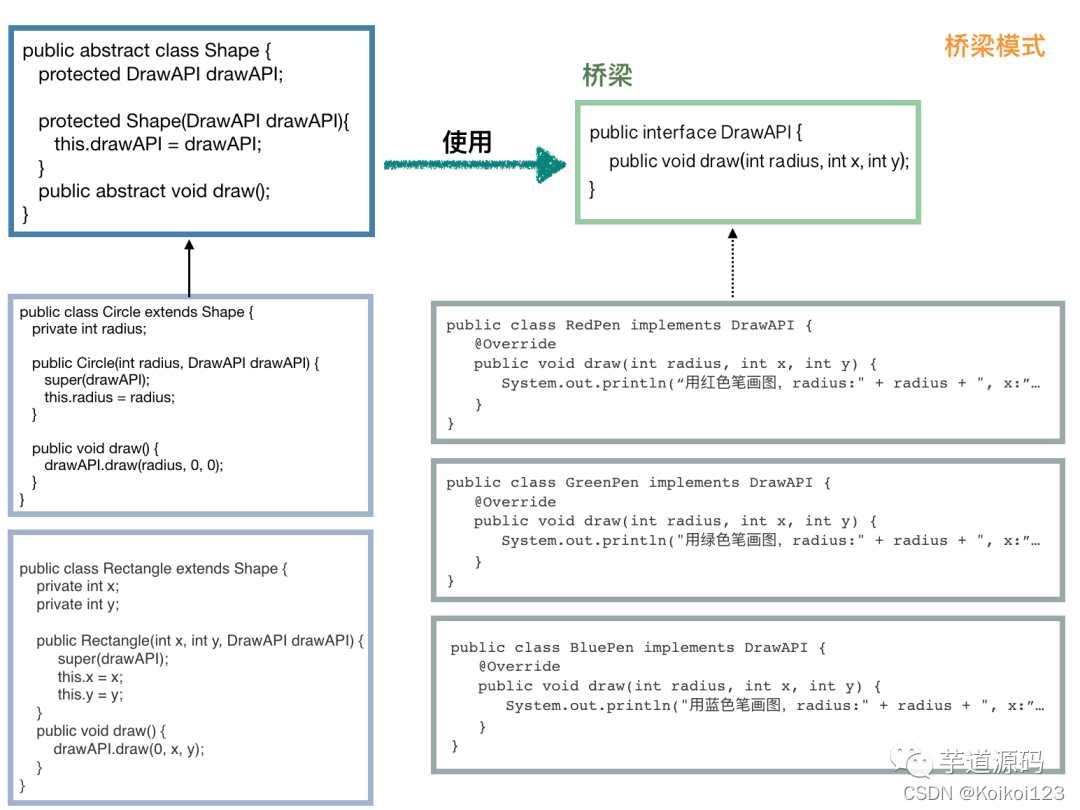

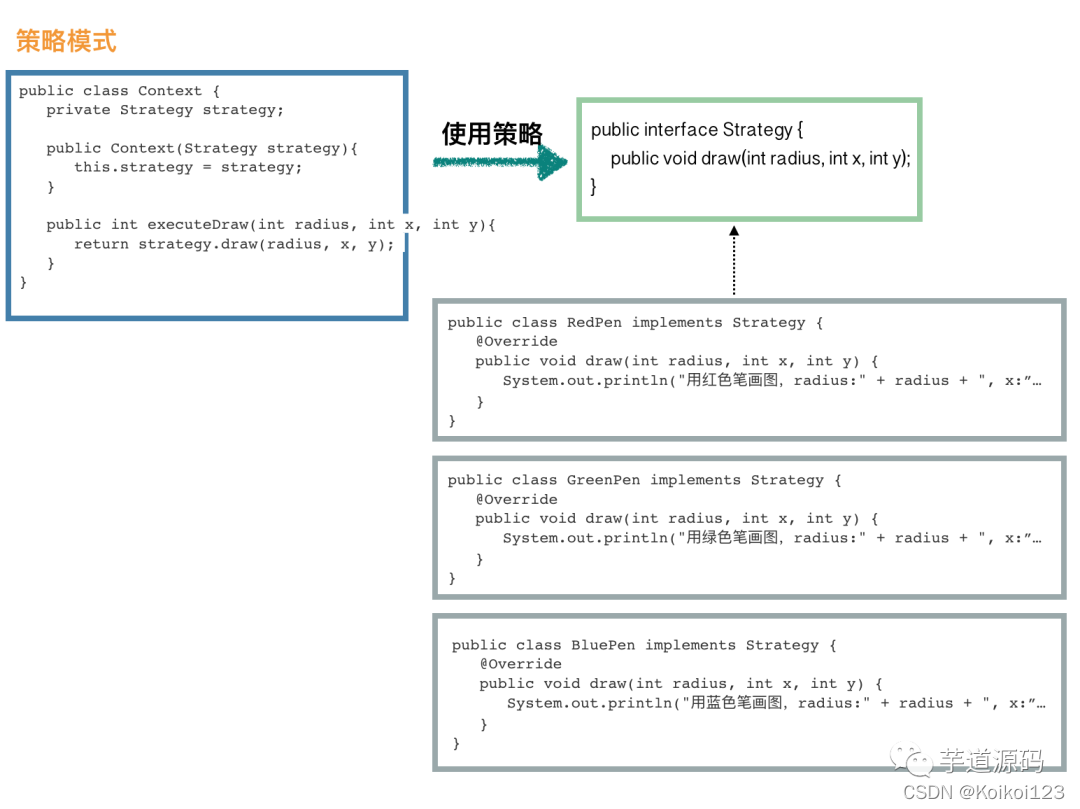

策略和桥梁比较像，区别在于如图左边，少了一层抽象类，更简单易用。策略的重心不是如何实现方法，而是如何组织这些方法，从而让程序结构更加灵活
在这里插入图片描述
在这里插入图片描述
再举一个更通用的例子，策略模式一共就只有两个角色：策略类和环境类。环境类组织不同策略的实现

public class StrategyPattern {
    public static void main(String[] args) {
        Context c = new Context();
        Strategy s = new ConcreteStrategyA();
        c.setStrategy(s);
        c.strategyMethod();
        System.out.println("-----------------");
        s = new ConcreteStrategyB();
        c.setStrategy(s);
        c.strategyMethod();
    }
}
//抽象策略类
interface Strategy {
    public void strategyMethod();    //策略方法
}
//具体策略类A
class ConcreteStrategyA implements Strategy {
    public void strategyMethod() {
        System.out.println("具体策略A的策略方法被访问！");
    }
}
//具体策略类B
class ConcreteStrategyB implements Strategy {
    public void strategyMethod() {
        System.out.println("具体策略B的策略方法被访问！");
    }
}
//环境类
class Context {
    private Strategy strategy;
    public Strategy getStrategy() {
        return strategy;
    }
    public void setStrategy(Strategy strategy) {
        this.strategy = strategy;
    }
    public void strategyMethod() {
        strategy.strategyMethod();
    }
}

优点：

  1. 使用策略模式可以避免使用多重条件语句，如 if…else 语句、switch…case 语句。
  2. 提供了一系列的可供重用的方法族，恰当使用继承可以把方法族的公共代码转移到父类里面，从而避免重复的代码。
  3. 可以提供相同行为的不同实现，客户可以根据不同时间或空间要求选择不同的。
  4. 提供了对开闭原则的完美支持，可以在不修改原码的情况下，灵活增加新方法。
  5. 把方法的使用放到环境类中，方法的实现移到具体策略类中，实现二者的分离。

缺点：

  1. 需要造很多的策略类，增加维护难度。

观察者模式

其实就是消息队列中常见的发布/订阅逻辑。只有两个操作：

  1. 主题注册观察者
  2. 主题有数据变化后通知观察者们

首先需要定义主题类，作用是注册观察者和去通知所有的观察者

public class Subject {
    private List<Observer> observers = new ArrayList<Observer>();
    private int state;
    public int getState() {
        return state;
    }
    public void setState(int state) {
        this.state = state;
        // 数据已变更，通知观察者们
        notifyAllObservers();
    }
    // 注册观察者
    public void attach(Observer observer) {
        observers.add(observer);
    }
    // 通知观察者们
    public void notifyAllObservers() {
        for (Observer observer : observers) {
            observer.update();
        }
    }
}

观察者接口

public abstract class Observer {
    protected Subject subject;
    public abstract void update();
}

写几个观察者类，构造传主题类，完成观察者的注册

public class BinaryObserver extends Observer {
    // 在构造方法中进行订阅主题
    public BinaryObserver(Subject subject) {
        this.subject = subject;
        // 通常在构造方法中将 this 发布出去的操作一定要小心
        this.subject.attach(this);
    }
    // 该方法由主题类在数据变更的时候进行调用
    @Override
    public void update() {
        String result = Integer.toBinaryString(subject.getState());
        System.out.println("订阅的数据发生变化，新的数据处理为二进制值为：" + result);
    }
}

public class HexaObserver extends Observer {
    public HexaObserver(Subject subject) {
        this.subject = subject;
        this.subject.attach(this);
    }
    @Override
    public void update() {
        String result = Integer.toHexString(subject.getState()).toUpperCase();
        System.out.println("订阅的数据发生变化，新的数据处理为十六进制值为：" + result);
    }
}

使用，同一个主题类传入两个不同的观察者，setState后唤醒所有的观察者，跑相应的update方法

public static void main(String[] args) {
    // 先定义一个主题
    Subject subject1 = new Subject();
    // 定义观察者
    new BinaryObserver(subject1);
    new HexaObserver(subject1);

    // 模拟数据变更，这个时候，观察者们的 update 方法将会被调用
    subject.setState(11);
}

常见的使用场景：订单修改成功事件后，短信类/邮件类/物流信息类得到通知等。

jdk 也提供了相似的支持，具体的大家可以参考 java.util.Observable 和 java.util.Observer 这两个类。

再举一个更通用的例子，观察者模式一共就只有两个角色：主题类和观察者类。主题类做增删和通知观察者的作用

public class ObserverPattern {
    public static void main(String[] args) {
        Subject subject = new ConcreteSubject();
        Observer obs1 = new ConcreteObserver1();
        Observer obs2 = new ConcreteObserver2();
        subject.add(obs1);
        subject.add(obs2);
        subject.notifyObserver();
    }
}
//抽象主题
abstract class Subject {
    protected List<Observer> observers = new ArrayList<Observer>();
    //增加观察者方法
    public void add(Observer observer) {
        observers.add(observer);
    }
    //删除观察者方法
    public void remove(Observer observer) {
        observers.remove(observer);
    }
    public abstract void notifyObserver(); //通知观察者方法
}
//具体主题
class ConcreteSubject extends Subject {
    public void notifyObserver() {
        System.out.println("具体目标发生改变...");
        System.out.println("--------------");
        for (Object obs : observers) {
            ((Observer) obs).response();
        }
    }
}
//抽象观察者
interface Observer {
    void response(); //反应
}
//具体观察者1
class ConcreteObserver1 implements Observer {
    public void response() {
        System.out.println("具体观察者1作出反应！");
    }
}
//具体观察者1
class ConcreteObserver2 implements Observer {
    public void response() {
        System.out.println("具体观察者2作出反应！");
    }
}

只要记住核心的部分：那就是专门在Subject类中存放了所有Observer，然后在事件发生时，遍历Observer并调它们的回调函数。

责任链模式

责任链通常需要先建立一个单向链表，然后调用方只需要调用头部节点就可以了，后面会自动流转下去。

第一步，先定义流程上节点的基类：

public abstract class RuleHandler {
    // 后继节点
    protected RuleHandler successor;

    public abstract void apply(Context context);

    public void setSuccessor(RuleHandler successor) {
        this.successor = successor;
    }

    public RuleHandler getSuccessor() {
        return successor;
    }
}

接着定义具体的每个节点，各自去实现apply抽象方法

//校验用户是否是新用户
public class NewUserRuleHandler extends RuleHandler {
    public void apply(Context context) {
        if (context.isNewUser()) {
            // 如果有后继节点的话，传递下去
            if (this.getSuccessor() != null) {
                this.getSuccessor().apply(context);
            }
        } else {
            throw new RuntimeException("该活动仅限新用户参与");
        }
    }
}

//校验用户所在地区是否可以参与
public class LocationRuleHandler extends RuleHandler {
    public void apply(Context context) {
        boolean allowed = activityService.isSupportedLocation(context.getLocation);
        if (allowed) {
            if (this.getSuccessor() != null) {
                this.getSuccessor().apply(context);
            }
        } else {
            throw new RuntimeException("非常抱歉，您所在的地区无法参与本次活动");
        }
    }
}

//校验奖品是否已领完：
public class LimitRuleHandler extends RuleHandler {
    public void apply(Context context) {
        int remainedTimes = activityService.queryRemainedTimes(context); // 查询剩余奖品
        if (remainedTimes > 0) {
            if (this.getSuccessor() != null) {
                this.getSuccessor().apply(context);
            }
        } else {
            throw new RuntimeException("您来得太晚了，奖品被领完了");
        }
    }
}

使用，就是标准的链表使用，节点里set节点，最后在apply中传入条件类Context，Context会在内部继承节点传递下去

public static void main(String[] args) {
    RuleHandler newUserHandler = new NewUserRuleHandler();
    RuleHandler locationHandler = new LocationRuleHandler();
    RuleHandler limitHandler = new LimitRuleHandler();

    // 假设本次活动仅校验地区和奖品数量，不校验新老用户
    locationHandler.setSuccessor(limitHandler);
	//全部校验的话，一层层套successor节点
	//newUserHandler.setSuccessor(locationHandler);
    locationHandler.apply(context);
}

使用场景：

  1. 上面的例子，用户领取活动奖品，需要进行很多的规则校验。校验规则都通过后，才能领走奖品。
  2. 流程审批，终端用户提交申请，根据申请的内容信息，自动建立一条责任链，然后就可以开始流转了。

再举一个更通用的例子，责任链模式也有两个角色：

  1. Handler作为链表进行节点的传递
  2. 还有关键的传参request作为校验入口（可以像上一个例子自定义成条件类Context）内部request会在不同的Handler中传递
public class ChainOfResponsibilityPattern {
    public static void main(String[] args) {
        //组装责任链
        Handler handler1 = new ConcreteHandler1();
        Handler handler2 = new ConcreteHandler2();
        handler1.setNext(handler2);
        //提交请求
        handler1.handleRequest("two");
    }
}
//抽象处理者角色
abstract class Handler {
    private Handler next;
    public void setNext(Handler next) {
        this.next = next;
    }
    public Handler getNext() {
        return next;
    }
    //处理请求的方法
    public abstract void handleRequest(String request);
}
//具体处理者角色1
class ConcreteHandler1 extends Handler {
    public void handleRequest(String request) {
        if (request.equals("one")) {
            System.out.println("具体处理者1负责处理该请求！");
        } else {
            if (getNext() != null) {
                getNext().handleRequest(request);
            } else {
                System.out.println("没有人处理该请求！");
            }
        }
    }
}
//具体处理者角色2
class ConcreteHandler2 extends Handler {
    public void handleRequest(String request) {
        if (request.equals("two")) {
            System.out.println("具体处理者2负责处理该请求！");
        } else {
            if (getNext() != null) {
                getNext().handleRequest(request);
            } else {
                System.out.println("没有人处理该请求！");
            }
        }
    }
}

参考：
行为型模式应用实验
25000 字详解 23 种设计模式（多图 + 代码）
