配置手工模式Eth-Trunk

目录

简介

1.实验目的

2.实验内容

2.1 配置手工模式Eth-Trunk组网图

2.2 在SW1和SW2上分别创建Eth-Trunk1并配置为手工模式。

2.3 向SW1和SW2的Eth-Trunk接口中加入成员接口。

2.4 保存配置

2.5  检查配置结果

2.6 配置脚本

3.心得体会

---

简介

手工模式 Eth-Trunk 是基于以太网链路聚合技术（Ethernet Link Aggregation，简称“LAG”）实现多个物理链路成为逻辑上的一个大链路，具有容错性和负载均衡特性的技术。在手工模式下，管理员需要手动配置每个物理链路的成员端口，以及 Eth-Trunk 接口的参数，如 Eth-Trunk ID、负载均衡算法、链路监测方式等。

配置手工模式 Eth-Trunk 主要需要以下步骤：

1. 创建 Eth-Trunk 接口，并配置 Eth-Trunk ID。

2. 配置每个物理链路的成员端口，并指定成员优先级和链路监测方式等参数。

3. 配置 Eth-Trunk 接口的负载均衡算法参数，以实现负载均衡的功能。

4. 最后，管理员需要验证配置的正确性，确保 Eth-Trunk 接口能够正常工作。

在实际应用中，手工模式 Eth-Trunk 经常用于构建高可用性的网络架构，实现负载均衡和链路容错的目的。

1.实验目的

配置手工模式Eth-Trunk

2.实验内容

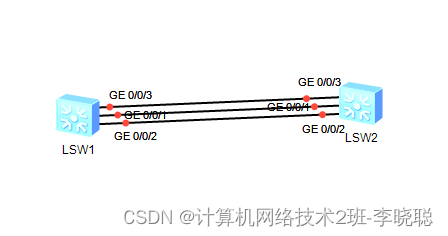

2.1 配置手工模式Eth-Trunk组网图

2.2 在SW1和SW2上分别创建Eth-Trunk1并配置为手工模式。

    # 配置SW1

system-view       //进入系统视图
Undo info-center enable  //关闭信息管理中心
sysname S
