第二章 IP、子网划分、VR

IP、子网划分、VRP

1.什么是IP

IP是 Internet Protocol 的缩写,它工作在 TCP/IP 协议栈的网络层。在互联网上传输的报文，都会经过IP协议的封装，只有封装了源IP地址和目标IP地址，才能正确的将数据送到目标主机。

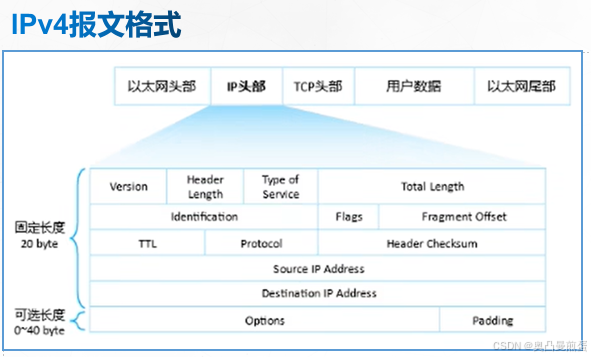

lPv4报文格式

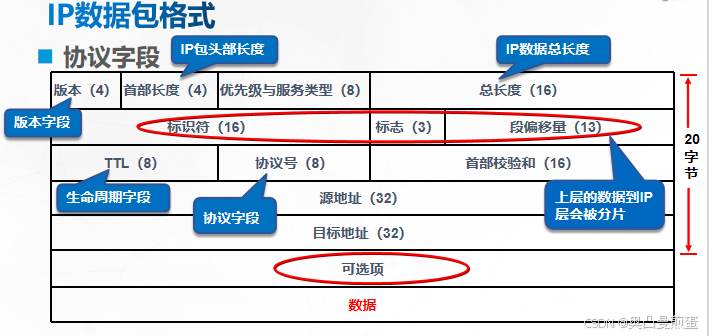

IP数据包格式

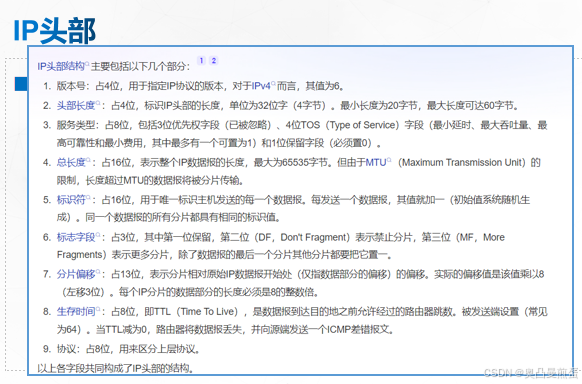

IP头部

IP地址表示

• IP地址是长度是32 bit，为了阅读和书写方便，IP地址通常采用点分十进制数来表示。
• IP地址表现形式能够帮助我们更好的使用和配置网络，但通信设备在对IP地址进行计算时使用的是二进制的操作方式。
• IPv4地址范围：
• 00000000.00000000.00000000.00000000 ~ 11111111.11111111.11111111.11111111
• 换算成十进制即：0.0.0.0 ~ 255.255.255.255

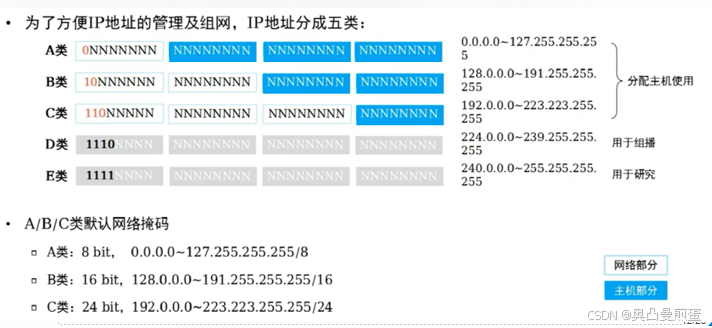

IP地址分类

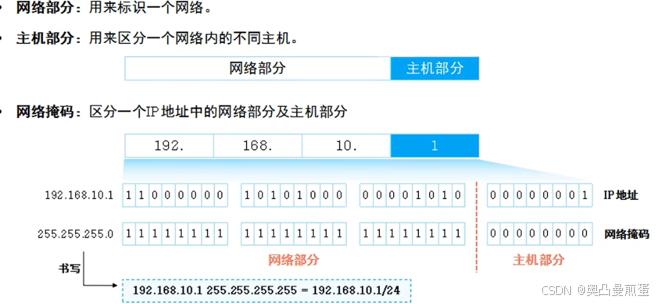

IP地址构成

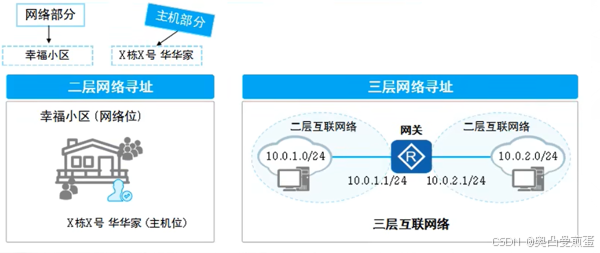

IP地址寻址

• 网络位：用于表示主机所在网络，类似于“xx省xx市xx小区”的作用
• 主机位：用于表示网络位所定义的网络范围内某个特定的主机接口，类似于门牌号“xx栋xx号”的作用

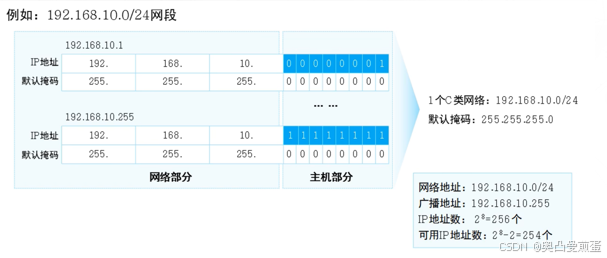

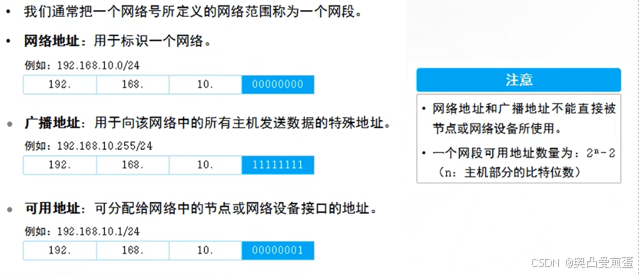

IP地址类型

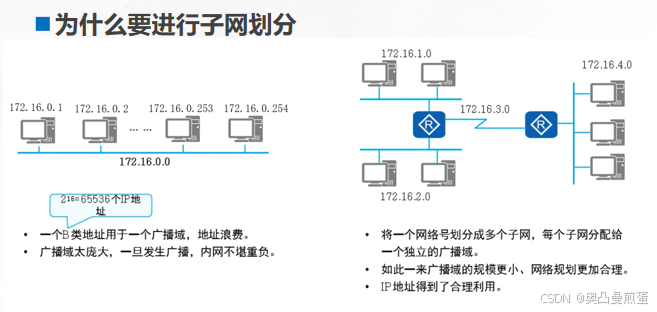

2.子网划分

原网段分析

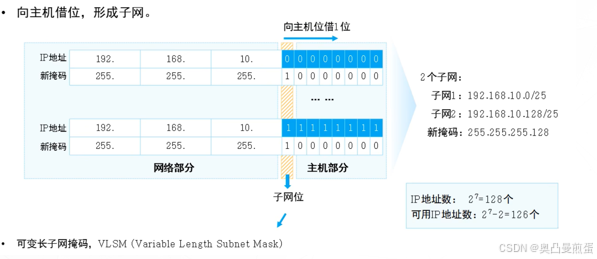

向主机位借位

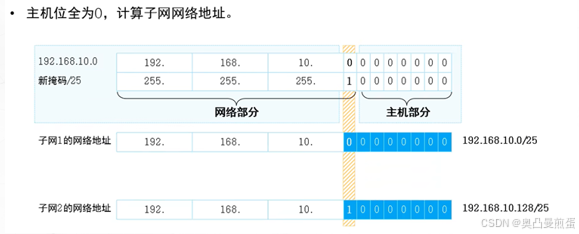

计算子网网络地址

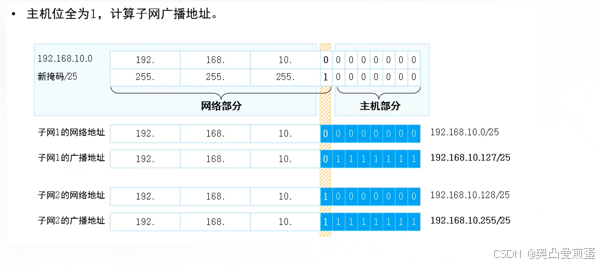

计算子网广播地址

3.ping命令

1.ping命令的基本格式

C：\>ping  [–t] [-l 字节数] [-a] [-i] IP_Address| target_name

2.ping -t 参数会一直不停的执行ping

调试故障或需进行持续连通性测试时应用

Ctrl+C可以中断命令

3.ping -a参数可以显示主机名称

4.ping -l 参数可以设定ping包的大小

单位为字节 可用于简单测试通信质量

4.VRP

VRP是华为公司数据通信产品的通用操作系统平台作为华为公司从低端到核心的全系列路由器、以太网交换机、业务网关等产品的软件核心引擎。
VRP提供以下功能:

• 实现统一的用户界面和管理界面

• 实现控制平面功能，并定义转发平面接口规范

• 实现各产品转发平面与VRP控制平面之间的交互

• 屏蔽各产品链路层对于网络层的差异

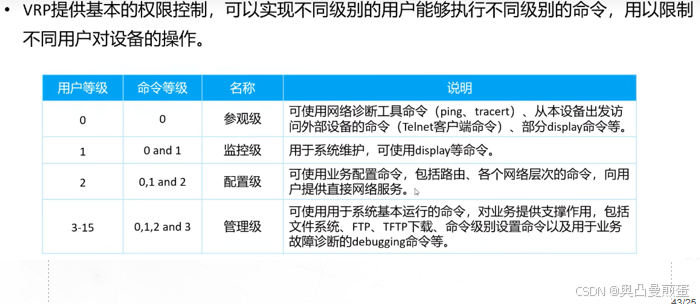

VRP用户级别

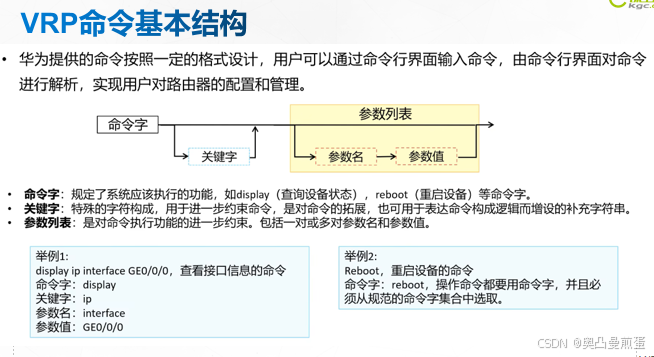

VRP命令基本结构

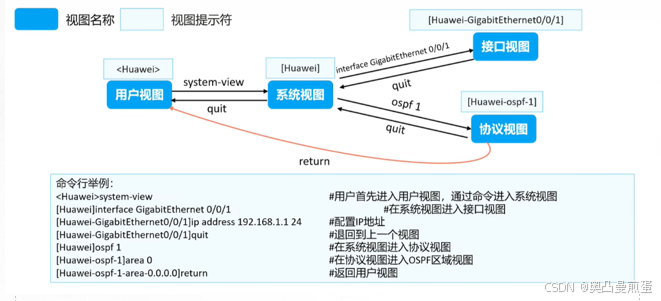

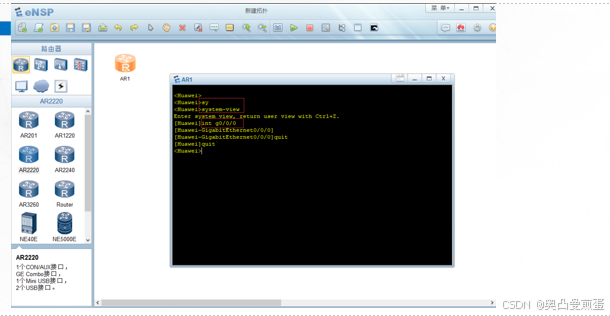

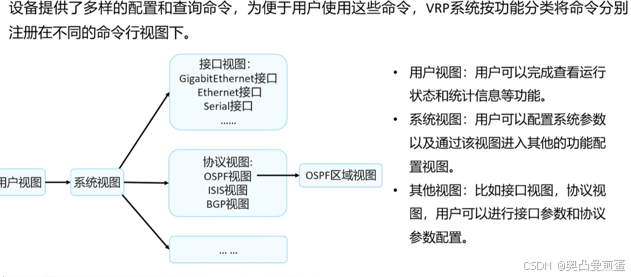

命令行视图

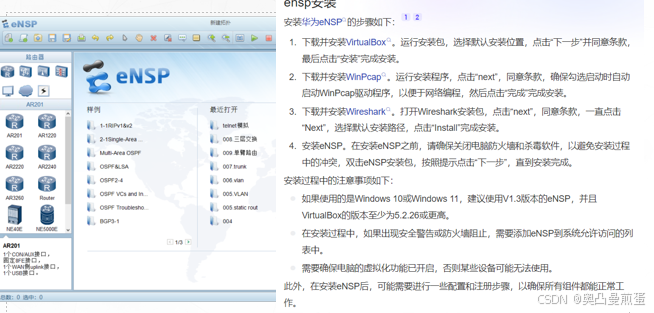

相关ensp的安装

基本命令-文件系统操作

1.查看当前目录

pwd

2.显示当前目录下的文件信息

dir

3.查看文本文件的具体内容

more

4.修改用户当前界面的工作目录

cd

5.创建新的目录

mkdir

6.删除目录

rmdir

7.复制文件

copy

8.移动文件

move

9.重命名文件

rename

10.删除文件

delete

11.恢复删除的文件

undelete

12.彻底删除回收站中的文件

reset recycle-bin

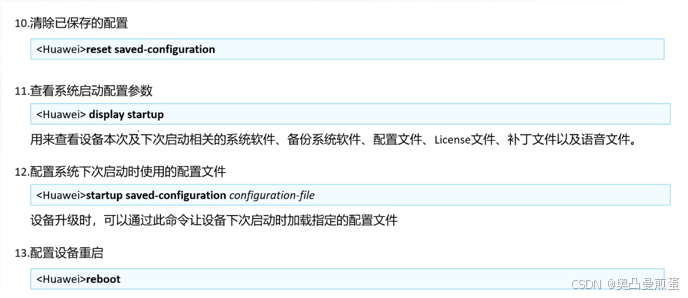

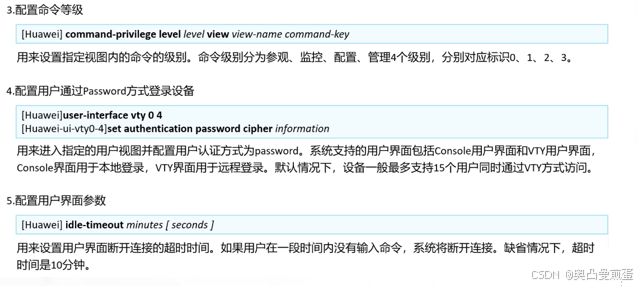

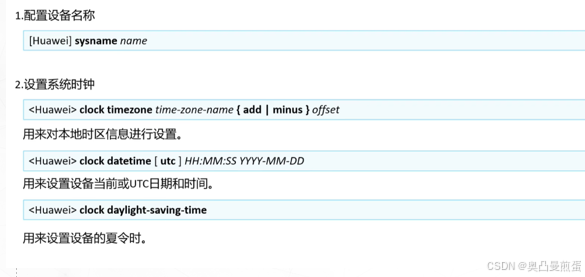

基本命令-配置命令

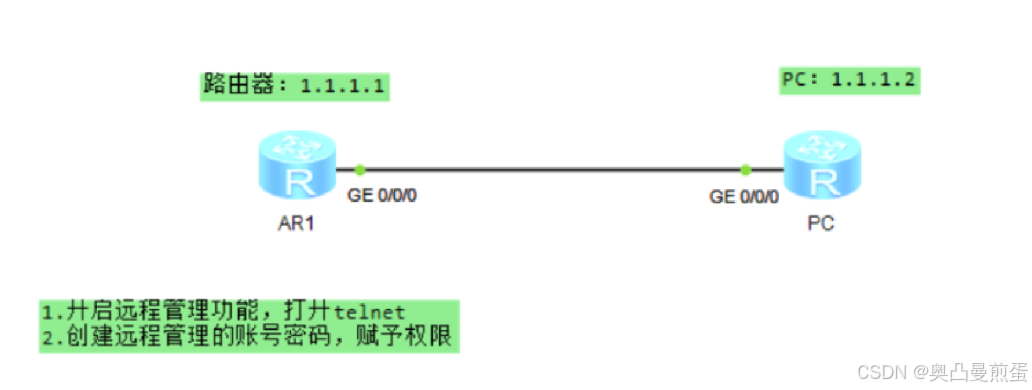

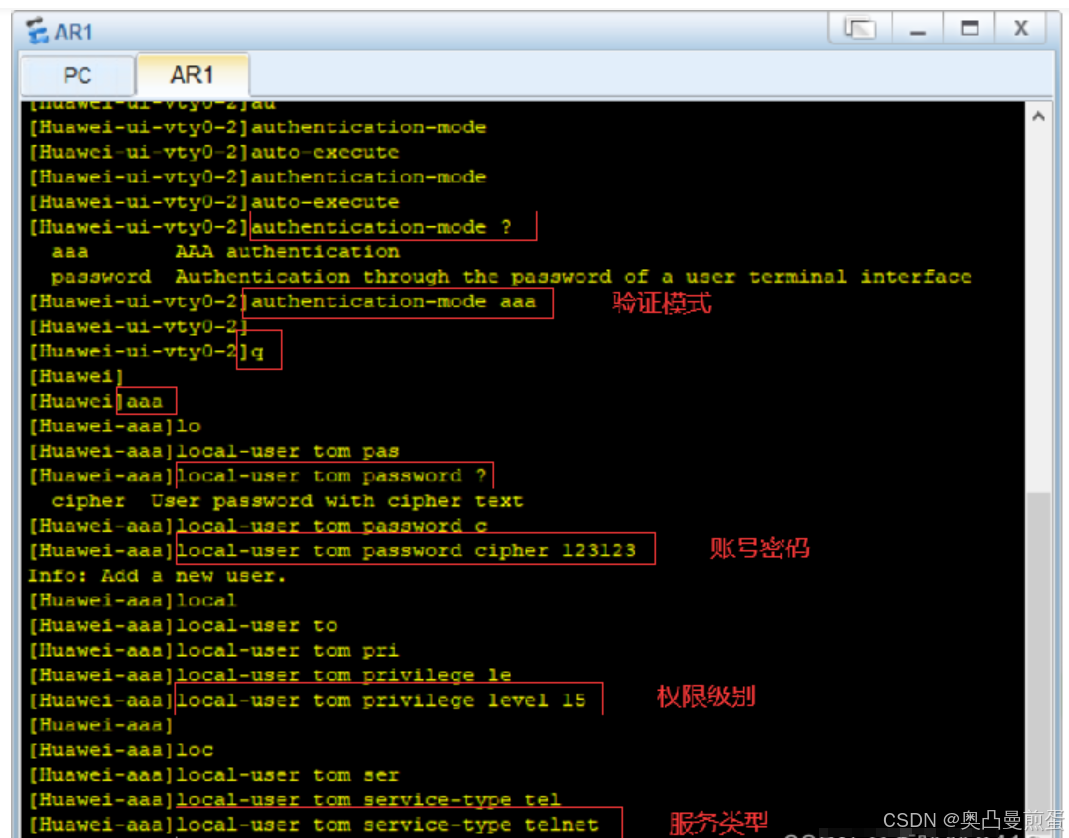

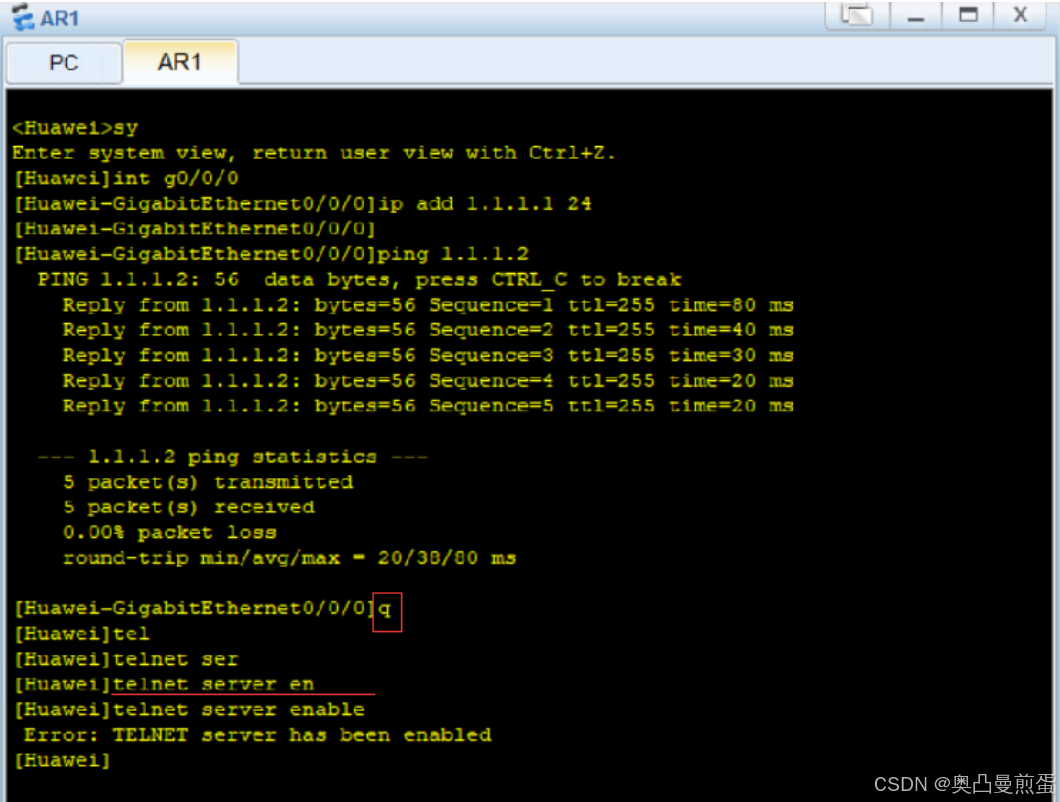

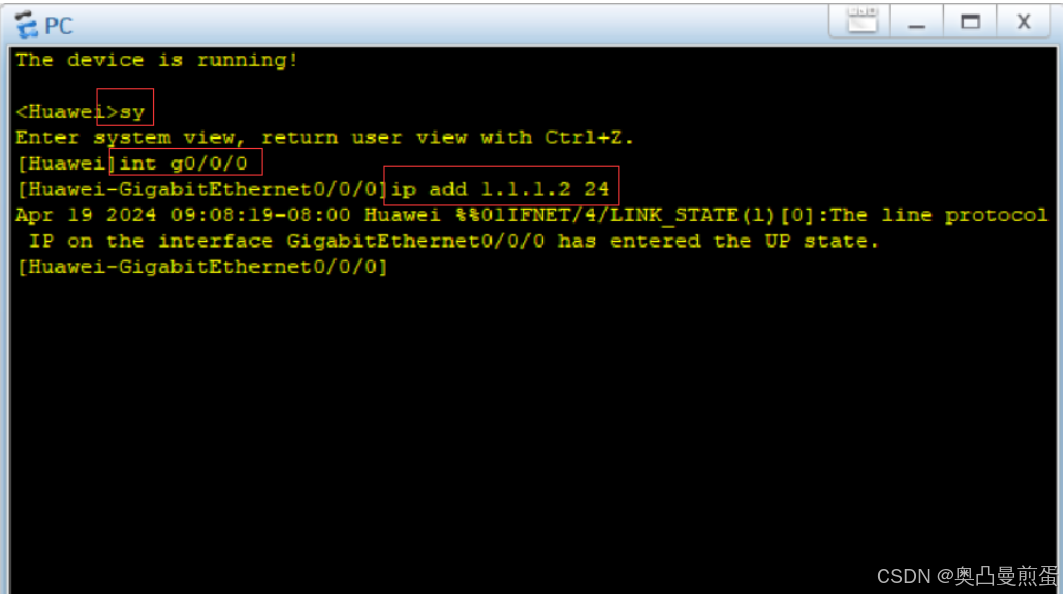

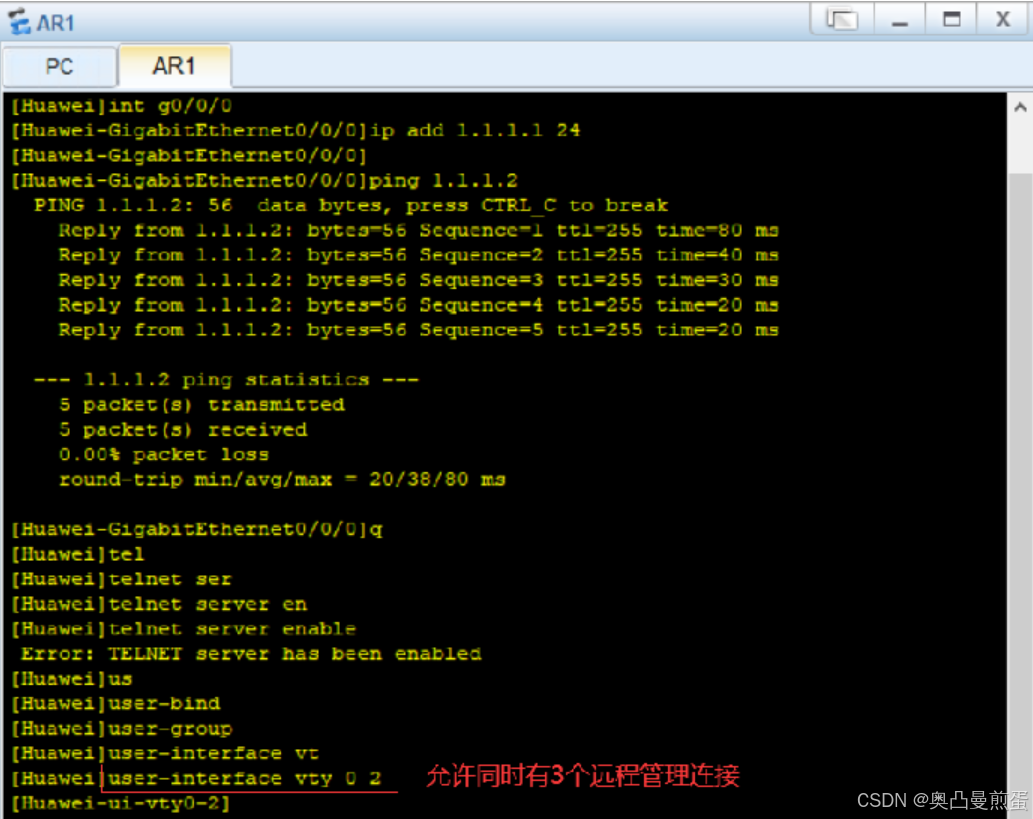

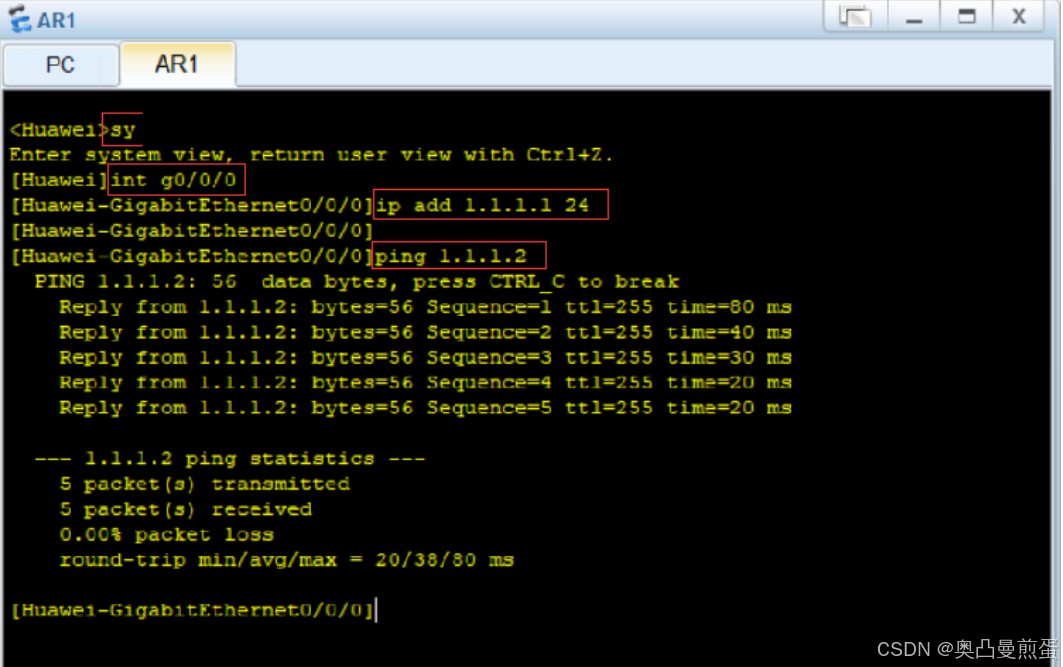

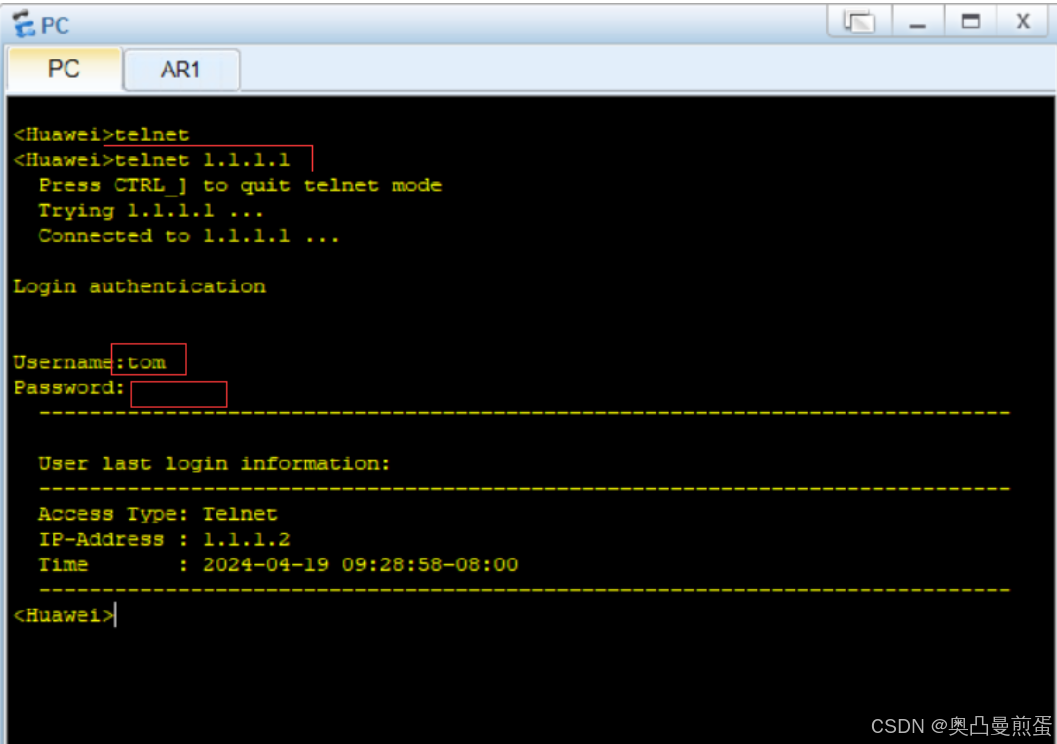

一个案例：配置PC的IP：1.1.1.2 配置路由器IP：1.1.1.1 路由器开启telnet功能 路由器配置账号权限等 在PC端远程连接路由器
