开场白

【主持人致辞】: 大家好，欢迎大家莅临本期的《重生之大腿带我征服 mindspore》栏目。今天，我们很荣幸地邀请到并行组的大佬-->首座带领我们阅读关于IR图信息的学习和实践，欢迎首座！！
【首座】: 谢谢大家~ 呵呵呵。
【观众】：掌声鼓励！
============【快速进入正题】 ==========

访谈环节

为什么我们总是找用户拿 IR 图？

【问题1】: 首座，咱们定位问题的时候，老找用户拿 IR 图，那这个IR图到底是什么呢？
【首座】：IR 图本质上是描述源代码的程序表示，在 mindspore 中，其以静态单赋值形式(SSA)的形式表现。
具体到 mindspore 来说，就是描述咱们写的程序经过程序解析后的中间形态，通过这个中间形态，可以看到源代码被转换成什么样子。也就是说，我们可以从这个 IR 图上看到算子（计算、通信）的输入和输出，以便和源程序的逻辑进行比对，看是否符合咱们的预期。

【主持人】：哦哦，那我明白了，其实就是把咱们的源程序转换成一种通用的形式，所以它的逻辑肯定要和源程序一致。
【首座】：是的。

=============== 我是分割线 =================

基于 IR 图的简单问题分析

============【举例分析】============

【问题2】：咱们的观众很多都是工程师，擅长从问题入手，首座你可以举一个使用 IR 图进行问题分析的例子吗？
【首座】：呵呵呵，让我浅浅思考一下。既然我来自并行组，我就举一个简单关于并行的简单报错吧。

这是一个由 Matmul 构建的简单网络，其两个参数由输入传入。

class MyMatMul(nn.Cell):
    def __init__(self):
        super().__init__()
        self.net = ops.MatMul().shard(((1, 1), (1, 1)))

    def construct(self, input1, input2):
        output = self.net(input1, input2)
        return output

input1 = ms.Tensor(np.random.random([24, 48]), ms.float16)
input2 = ms.Tensor(np.random.random([48, 36]), ms.float16)

net = MyMatMul()
output = net(input1, input2)
print(output)

执行该脚本出现如下报错：

ValueError: For 'MatMul' the input dimensions must be equal, but got 'x1_col': 48 and 'x2_row': 384.

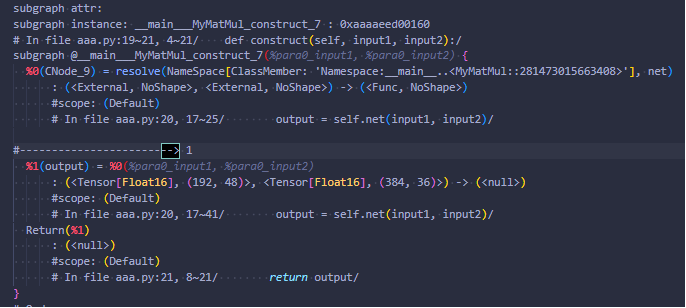

查看 IR 图:

【首座】可以看到, MatMulNet construct 对应程序中的 construct 部分，但是两个参数的输入偷偷变成了原来的 8倍，这不符合咱们的预期啊！这是为什么呢？
【观众】：mindspore 又出 bug 了 --> 笑声响起）

【主持人】: 请大家请安静，咳咳咳，首座还没说完呢。

=========== 【首座继续】 ==========

这是因为在 mindspore 中，假定从数据集获取的网络 shape 为 (A,B)(A,B), 其需要从数据集中取 (A×N,B)(A×N,B)条数据，而每张卡都取(A,B)(A,B)条数据。这里 MatMul 的输入就是被当成了数据输入，进行了扩增，从而导致了 Tensor 变成原来的 N 倍，这里的 N 就是卡数。

这里的解决方案就是让数据导入策略不使用数据并行导入，或者把Matmul 算子设置为 Parameter。这里给出第一种解决方法，改成 Parameter 的方式就留给大家做个探索把~。
ms.set_auto_parallel_context(parallel_mode=ms.ParallelMode.SEMI_AUTO_PARALLEL, full_batch=True)

【主持人、观众】：哦~
【某观众】：这是 bug 还是 feature？
【某观众】：嗯？还要做作业？

【首座】:（内心 OS：我靠，想做作业是吧，多给你2题）

=============== 我是分割线 =================

更进一步 - 探索 IR图

【问题3】首座刚才带我们做了一点热身，但是大家看起来才刚刚入门，首座能不能提供更详细的一些入门资料，帮助大家理解呢？
【首座】没问题

在座的各位都是攻城狮，都有自己擅长的编程语言，每个编程语言有自己的语法，IR 图也是。

MindIR 是一种基于图表示的函数式IR，其最核心的目的是服务于自动微分变换。而自动微分采用的是基于函数式编程框架的变换方法，ANF是函数式编程中常用且简洁的中间表示。借鉴于ANF 语法，MindIR 的文法长这样：

<ANode> ::= <ValueNode> | <ParameterNode>
<ParameterNode> ::= Parameter
<ValueNode> ::= Scalar | Named | Tensor | Type | Shape | Primitive | MetaFuncGraph | FuncGraph
<CNode> ::= (<AnfNode> …)
<AnfNode> ::= <CNode> | <ANode>

左侧可以简单地理解为父类，右侧是它的子类。--》除了第4条。
第4条表示CNode 是一个包含多个 AnfNode 的列表。

MindIR中 CNode 对应于ANF的复合表达式，表示一次函数调用。
- 像MatMul 的计算，其就是一个函数调用。第一个参数是 MatMul 这个算子，第二个、第三个参数是输入，其他输入则是相关属性。 ---》这里调通之前的用例就可以拿到这个 IR
MindIR中的 Anode 对应于ANF的原子表达式，ANode有两个子类分别为 ValueNode 和 ParameterNode。
- ValueNode表示常数节点，可承载一个常数值（标量、符号、张量、类型、维度等），也可以是一个原语函数（Primitive）或一个元函数（MetaFuncGraph）或一个普通函数（FuncGraph），因为在函数式编程中函数定义本身也是一个值。
- ParameterNode 是参数节点，表示函数的形参。

=============== 我是分割线 =================

IR 的功能是什么？

【问题】首座，现在大家对 IR 图的概念有一定的了解，但是有同学在存图后，发现对应目录下有很多 ir，这些 ir 图的功能分别是什么呢？
【首座】这个问题问得很好，我们组内很多新员工也有这样的疑问。首先，大家在存图的时候是设置的图模式，另外一个模式是 Pynative。图模式的好处之一就是能够在编译的时候，获取到完整的图信息，以便我们根据整图结构进行更好地优化，而在动态图的时候，就无法拿到这些信息。

那么，对于图进行处理，就需要分为多个阶段，不同的阶段会对图进行相关的处理。这里只说几个大家关注度比较高的（其实是其他的阶段，作者不懂）

ParseAction: 解析用户脚本，这对应了 parse_xxx.ir
abstact specialize: 这里会对用户脚本中不同算子的 abstract 进行推导，abstract包含（shape/type/value)。在 Python/C++ 侧的算子就有 InferShape 和 InferType 等函数用于实现该功能。
inline：在网络脚本中，通常我们是以 Cell 为单位进行解析，那么这个图的信息太多，因此这里会把若干张小图 inline 成若干个大图。
optimize: 这里主要做的是设备无关的相关优化，设备无关指的是通用类优化，和不同的后端(如ascend、gpu)无关。这里会执行大量的 pass 对整图结构进行调整，用于优化性能。并行的相关处理也在这个阶段，大家跑多机多卡的时候，通常都会挂在这个阶段。
- 由于并行调整幅度比较大，所以在执行前后分别会保存 step_parallel_begin 和 step_parallel_end 这两张图，用于比对关于图的调整是否正确。

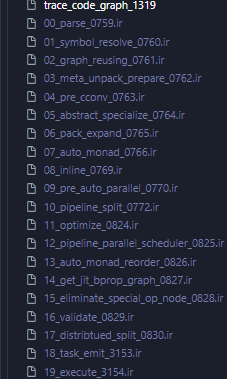

  大家看上面的这些截图，其实这些图前面的序号就是按照不同阶段的执行顺序。

自由提问环节

============= 【提问环节】 ============【问题一】：首座，您好，我是小来。Mindspore 主要推行的是静态图模式，而torch 类似动态图模式，我想请问下静态图相较于动态图，它的优劣势分别是什么？

【首座】：优势大概是这样的：静态图能够获得图的全局信息，包含节点的顺序和数据类型，可以有针对性的进行优化，这里的优化可以是算子执行顺序的调整、内存优化等，最终的目的都是为了更快的执行速度。

劣势主要还是在于开发/调试方面：

首先，torch 是单算子下发执行的，调测效率比较高。例如，torch 需要打印数据的时候，可以直接 print 对应的数据，而 mindspore 在这方面支持还比较有限（据可靠消息，在最新的 2.3 版本上已经支持了）。
其次，静态图里面的图，意味着固定的 pattern，这也就意味着自由度受限。如果出来一种新模式，有比较大的概率可能是无法处理的。所以这就对静态图框架的开发者有较高的要求，如果相关的 pass 没有处理好一些 corner case，可能会出现意料之外的错误。

【接着提问】：那是不是基于动态图开发，然后转换为静态图训练或者部署？这样鱼与熊掌兼得啊！

【首座】：是的，咳咳咳，但是你知道的，理想与现实总是会存在 gap 的。据我所知，在2.3及后续版本，会逐步聚焦易用性的开发，构建好生态，敬请大家期待。

大腿带躺环节

本章节，大腿带我们实现基于 IR 图的解析功能

功能分析

在 IR 图中，主要有如下定义:

Parameter: 以 %para 开头
算子：以 %开头
子图：通常以数字开头

如上图所示，%22 就是被标记的 Load 算子，它用于加载 para69 开头的 embedding_table。

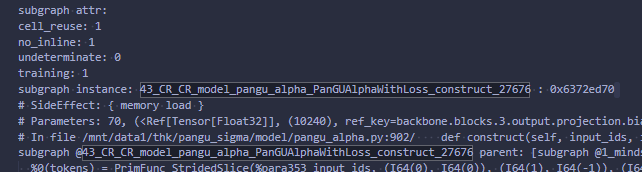

如下图所示，在 subgraph instance 这个属性后跟着的就是子图的名称 43_CR_CR_model_pangu_alpha_PanGUAlphaWithLoss_construct_27676, 其使用通常以 call @43_CR_CR_model_pangu_alpha_PanGUAlphaWithLoss_construct_27676 的形式存在

对于某一个参数/算子/子图，查找它的定义和引用是一个很常见的需求。
例如，在并行的 pass 中，需要确认算子 shape 是否符合预期，如果不符合预期，就需要沿着当前算子，找到第一个不符合预期的算子，分析根因。

查找引用则是需要确认当前参数/算子/子图的调用，常用于特性开发的情况。

另外，IR 图是没有颜色的，而在平时编程时，是会对变量、函数等做高亮，方便识别。因此对于 IR 图，我们需要对关注的信息进行高亮，方便快速识别, 这些包含：

变量：参数
函数：算子名、子图
关键字：call、Partial
其他：算子信息（Shape，type）

功能实现

基于脚手架搭建项目

这里主要基于官方脚手架进行基础搭建

注意，这里还需要安装 npm。

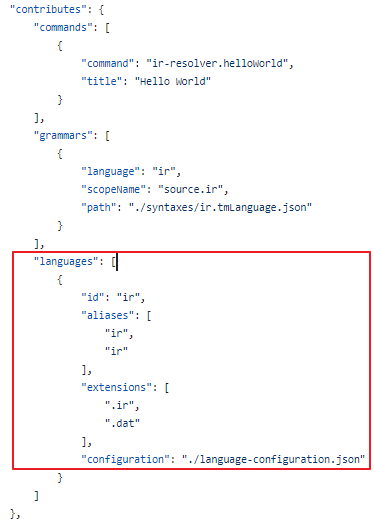

当前 IR 图只支持 .ir 类型，我们需要在 package.json 文件的 contributes 中添加 languages，来支持 .ir 文件，否则无法触发。

这里还需要配置 language-configuration.json:

{
    "comments": {
        // symbol for single line comment
        "lineComment": "//",
        // symbol for a block comment
        "blockComment": ["/*", "*/"]
    },
    "brackets": [
        ["{", "}"],
        ["[", "]"],
        ["(", ")"]
    ],
    "autoClosingPairs": [
        { "open": "{", "close": "}" },
        { "open": "[", "close": "]" },
        { "open": "(", "close": ")" },
        { "open": "\"", "close": "\"" },
        { "open": "'", "close": "'" }
    ],
    "surroundingPairs": [
        { "open": "{", "close": "}" },
        { "open": "[", "close": "]" },
        { "open": "(", "close": ")" },
        { "open": "\"", "close": "\"" },
        { "open": "'", "close": "'" }
    ]
}

实现语法高亮
