GRE VPN配置举例

最新推荐文章于 2025-10-09 17:16:46 发布
原创 最新推荐文章于 2025-10-09 17:16:46 发布 · 283 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #智能路由器 #服务器

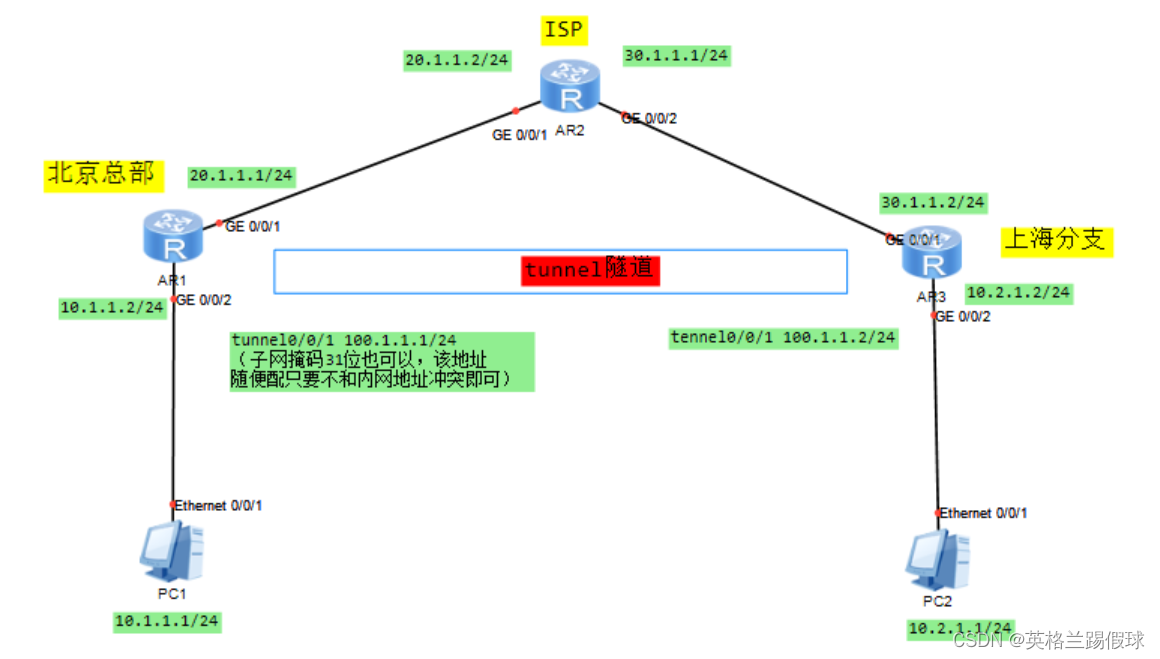

AR1
sys
int g0/0/2
ip add 10.1.1.2 24
int g0/0/1
ip add 20.1.1.1 24
ip roue-static 0.0.0.0 0 20.1.1.2  //确保R1和R3互通

interface Tunnel0/0/1
 ip address 100.1.1.1 24  //该地址可以自由规划
 tunnel-protocol gre
 source 20.1.1.1
 destination 30.1.1.2
ip route-static 10.2.1.0 255.255.255.0 Tunnel0/0/1

AR2
int g0/0/1
ip add 20.1.1.2 24
int g0/0/2
ip add 30.1.1.1 24


AR3
sys
int g0/0/1
ip add 30.1.1.2 24
int g0/0/2
ip add 10.2.1.2 24
ip roue-static 0.0.0.0 0 30.1.1.1

interface Tunnel0/0/1
 ip address 100.1.1.2 24
 tunnel-protocol gre
 source 30.1.1.2
 destination 20.1.1.1
ip route-static 10.1.1.0 255.255.255.0 Tunnel0/0/1
