PaintersAlgorithm在实践中由于其简单覆盖方式导致问题，而深度缓存算法提出了解决方案。该算法基于像素深度进行排序，每个像素记录最近的物体深度。当遍历图形时，只有深度更浅的物体才能覆盖之前的。然而，这种方法不适用于透明物体的渲染，需要额外的技术如AlphaBlending来处理。
  • Painter’s Algorithm画家算法
    从远到近,新画东西覆盖后画的

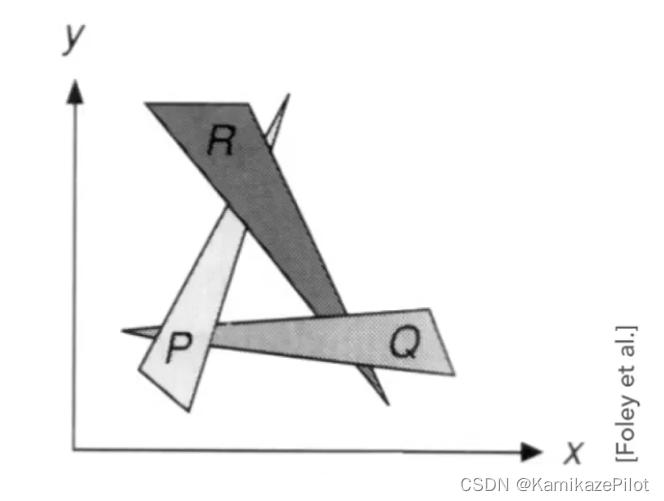

    但是实际中这种方法并不可用, 下面举出反例:
    在这里插入图片描述

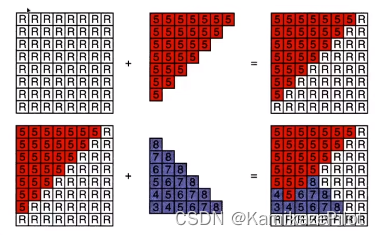

  • 深度缓存算法
    将物体的深度排序改为像素的深度排序，每一个像素内，记录其最浅深度，
    具体做法：
  1. 屏幕上的任意一个像素，初始化默认距离为无限远
  2. 遍历每个三角形
  3. 依次计算 三角形中每个需要覆盖到的像素，并查看是否小于该像素的当前深度
    小于则更新，否则不更新
    3.
    注：z-buffer处理不了透明物体，需要通过其他手段
