OSPF实验

今天我们做一个OSPF的全网可达的一个实验实验要求如下：

一、拿到实验要求我们第一步现进行思路分析：

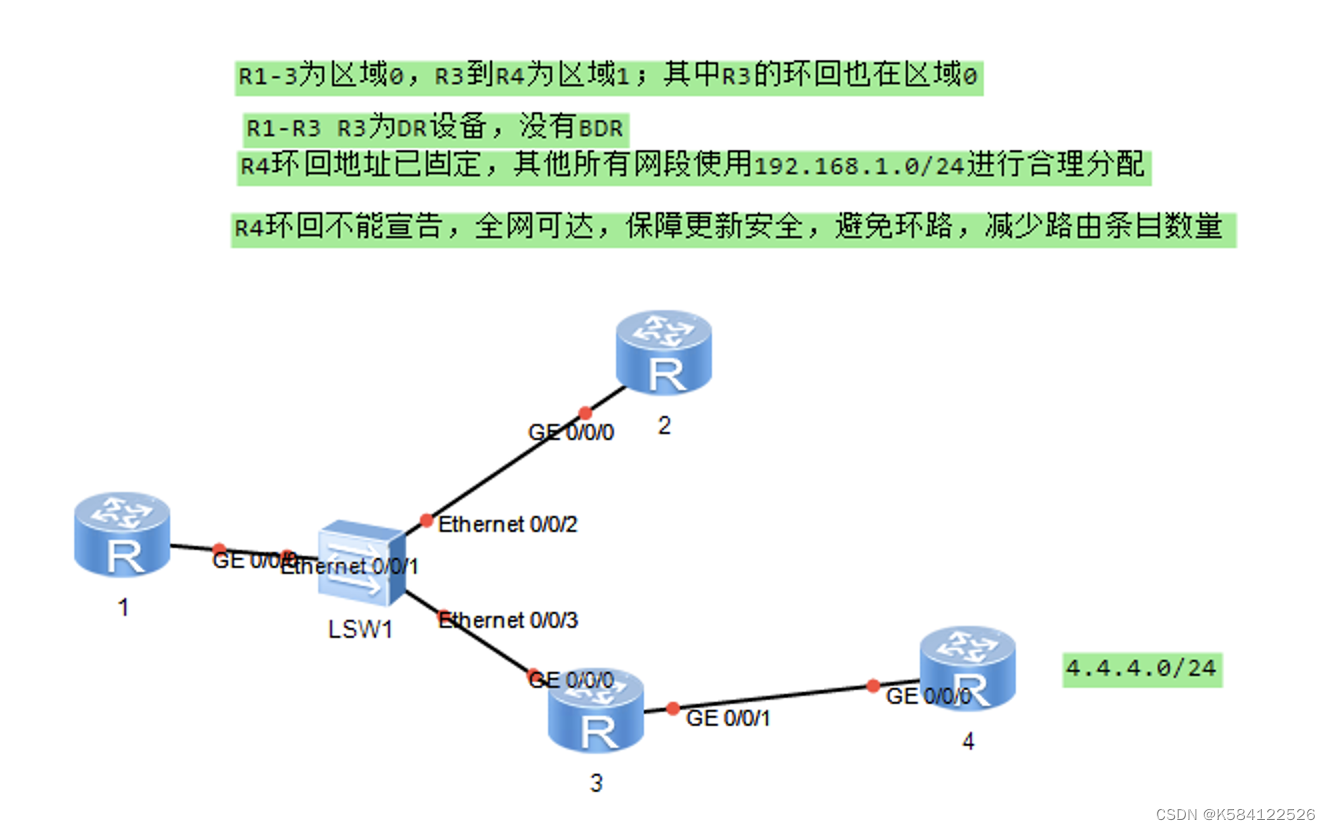

1、我们需要去分配IP 地址，出去直连外，R1-R3每台路由器都有两个回环，R4的回环为固定的，不用分配。

2、划分区域，R1-R3为区域0，R3-R4为区域1（同时R1-R3的回环都在区域0）

3、R3为区域0内的DR，这里要求我们不设BDR，所以我们不用去设BDR设备

4、R4的回环不能宣告，同时实现全网可达、保障安全更新、避免环路、减少路由条目数量

二、网路部署设立拓扑：

1、规划IP：我们可以在图中看出来需要4个网段，然后我们去在192.168.1.0/24这个网段去划分，

分别为：192.168.1.0/27        192.168.1.32/27       192.168.1.64/27      192.168.1.96/27

其中我们将192.168.1.0/27作为直连路由的IP，利用192.168.1.0/27这个网段去规划直连路由IP

分别为：192.168.1.0/29（第一个广播域）192.168.1.8/29 （第二个广播域）

然后将192.168.1.32/27作为R1的回环路由，分别为：192.168.1.32/28    192.168.1.48/28

将192.168.1.64/27作为R2的回环路由，分别为：192.168.1.64/28    192.168.1.80/28

将192.168.1.96/27作为R3的回环路由，分别为：192.168.1.96/28    192.168.1.112/28

规划完成之后就开始配IP

2、宣告：实现全网可达，划分区域，设立DR（设立DR是为了减少更新量）

3、在全网可达的基础上保障安全更新、避免环路、减少路由条目数量、因为不能直接写到4.4.4.0/24的路由，所以我们必须添加一个缺省路由

三、操作实施

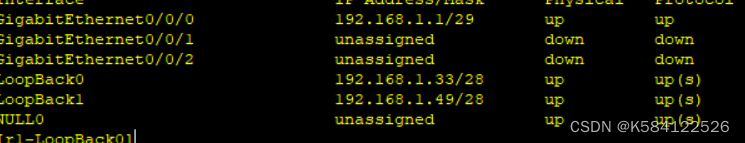

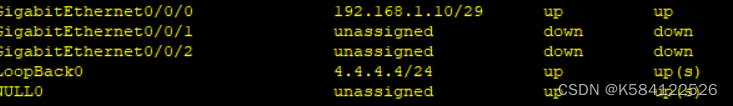

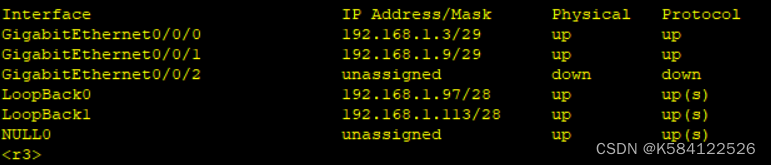

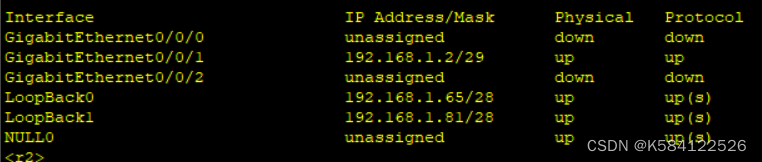

1、配置IP、以及回环

R1

R2

R3

R4

二、宣告以及划分区域，其代码为

[r1-ospf-1]area  0

[r1-ospf-1-area-0.0.0.0]network（代码表示OSPF在区域0进行宣告）

R1

R2

R3

 R4

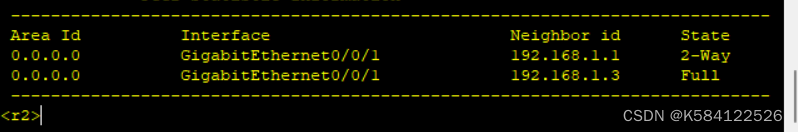

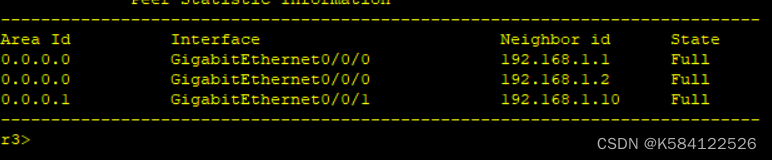

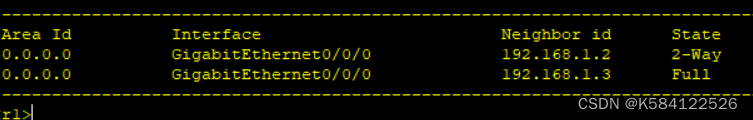

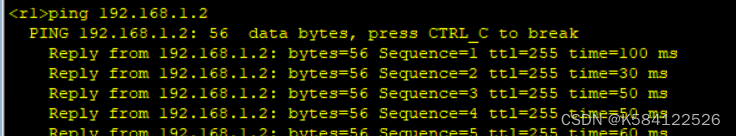

宣告结束之后我们随机PING一下，PING成功之后就代表我们宣告成功

接下来设立DR，其目的就是减少路由条目，我们要想使R3为DR，就要让它的优先级比R1和R2的优先级大，同时我们还要让R1和R2不参加选举，这样R3就可以成为区域0的DR 。

选举规则：

先比较参选接口的优先级，0-255，大优；默认为1；若优先级相同，比较参选设备的RID，数值大优；通过修改接口优先级，可以干涉选举

其代码为： [r7]interface g0/0/0 在参选接口上配置

                   [r7-GigabitEthernet0/0/0]ospf dr-priority 2

这样我们已经实现了全网可达

三、 在全网可达的基础上保障安全更新、避免环路、减少路由条目数量：

保证安全更新就是就是设置密钥，在OSPF中就是进行认证，其代码为：

[r1]interface g0/0/1 在直连邻居的接口上配置

[r1-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456

                                                                        模式  编号    加密     秘钥

要求邻居间模式、编号、秘钥、加密完全一致。

避免环路就是设置一个空接口，其代码为：[r5]ip route-static 1.1.0.0 22 NULL 0

减少路由条目就是进行汇总：但是 OSPF不支持接口汇总，因为区域内部传递拓扑信息，不可能修改；区域之间传递的路由条目信息，可以进行汇总--- ospf支持区域汇总

其代码为：[r2]ospf 1

                  [r2-ospf-1]area  0 该区域编号为，明细路由的来源区域

                  [r2-ospf-1-area-0.0.0.0]abr-summary 192.168.1.64 255.255.255.192

缺省路由：缺省路由 -- 在边界路由器上配置后，将内部所有运行OSPF协议的路由器发送缺省路由信息，使得内部所有运行ospf协议的路由，自动生成缺省路由，指向边界路由器方向

其代码为： [r3]ospf 1

                   [r3-ospf-1]default-route-advertise always

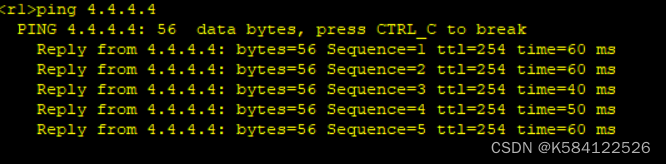

配置完之后，我们PING一下

成功之后，我们这个实验就完了

最后我们总结几条查找命令：

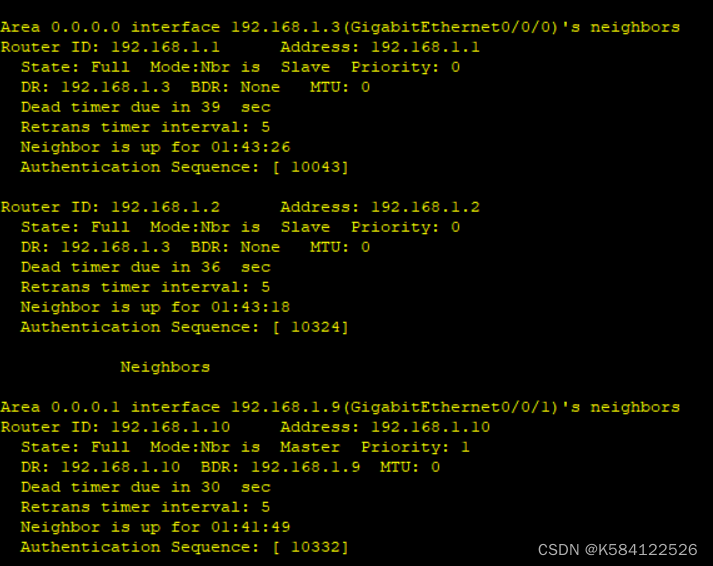

display ospf peer 查看邻居表-详细

display  ospf peer brief  查看邻居关系简表

 display  ospf lsdb  数据库

display  ip routing-table protocol  ospf    路由表
