动态路由的全网可达

上一篇我们对静态路由的全网可达进行了讲解，加下来我们开始简单讲解动态路由的全网可达。

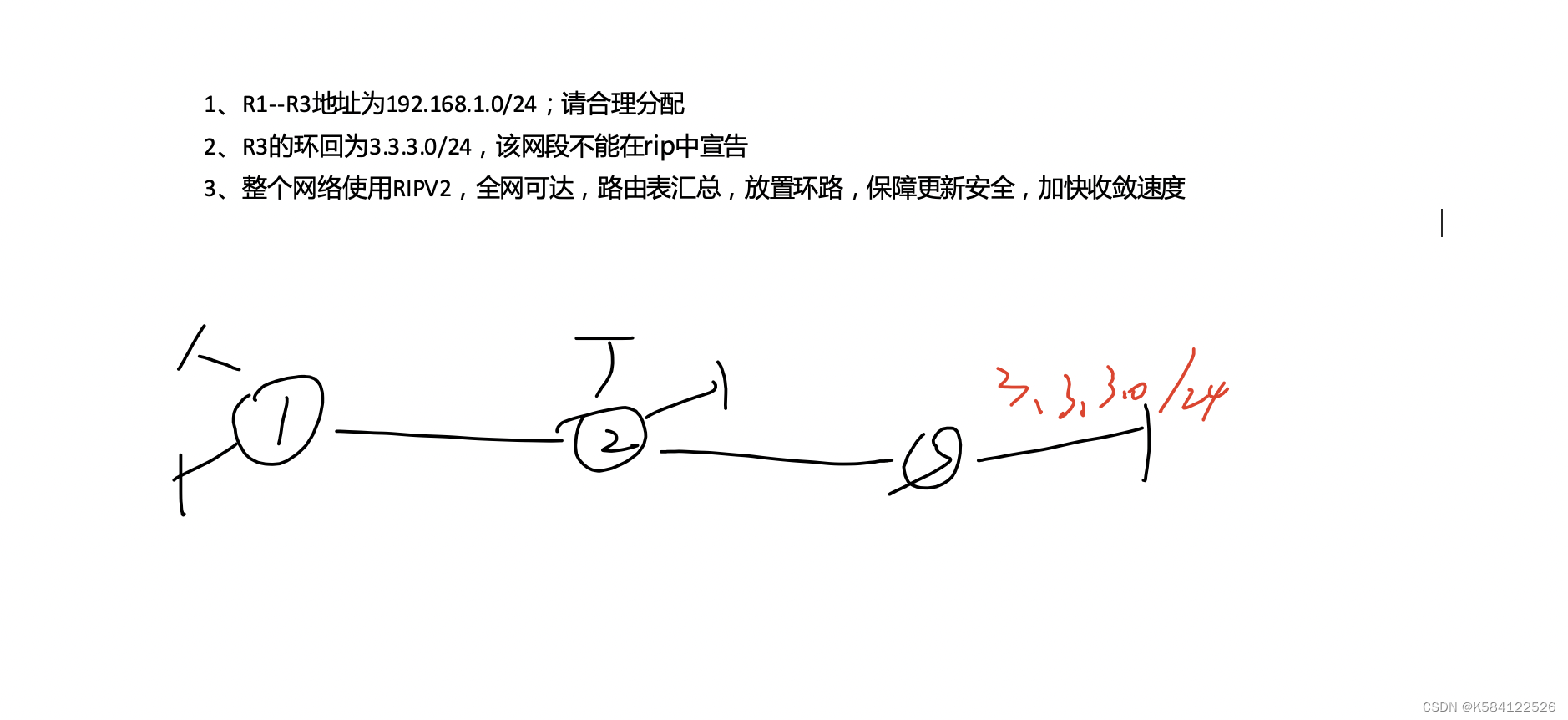

要求如下：

一、首先我们还是进行思路分析：

1、实验中我们所用到的IP地址还是在191.168.1.0/24这个母网的范围去划分

2、R3的环回地址是3.3.3.0/24，但是不能在RIP中宣告

3、RIP的进程号，默认为1；分为两个版本，分别为V1(version 1)和V2(version 2),在这里要求我们用RIP V2。然后实现全网可达，同时减少路由表中的条目，并且防止环路。保障更新安全，加快收敛速度

二、网络部署设立拓扑：

1、IP  地址的规划：由要求我们可以分析出来需要三个子网，所以我们首先将192.168.1.0/24划分出四个子网来（划分子网需要预留），然后在子网中再去划分所需要的IP。

2、RIP宣告是宣告主类网段，之后路由器在本地所有接口，寻找处于被宣告主类的ip地址；若本地接口地址属于被宣告主类，那么该接口被选中；  被选中接口存在两个规则：

（1）、激活--该接口可以收发rip 的更新信息

（2）、路由-该接口的信息可以被告知给本地邻居

其代码指令为：[r1-rip-1]network  1.0.0.0

                         [r1-rip-1]network  172.16.0.0

                         [r1-rip-1]network  192.168.1.0

注释：其宣告就是路由，这个要求则是静态路由中不能直接编写到达3.3.3.0/24的吓一跳

3、实现全网可达，同时减少路由表中的条目，并且防止环路（防止产生黑洞）。

保障更新安全：也就是V2的手工认证，在更新包中携带一个共享密钥，用于核实邻居的生成；华为设备在开启认证的同时，还可以将更新包整个加密传输；避免被第三人冒充或伪装，保障更新的安全性。

加快收敛速度：也就是通过修改计时器，提高协议的工作效率；修改时建议维持原有的倍数关系，且不易修改的过小。

三、实验操作

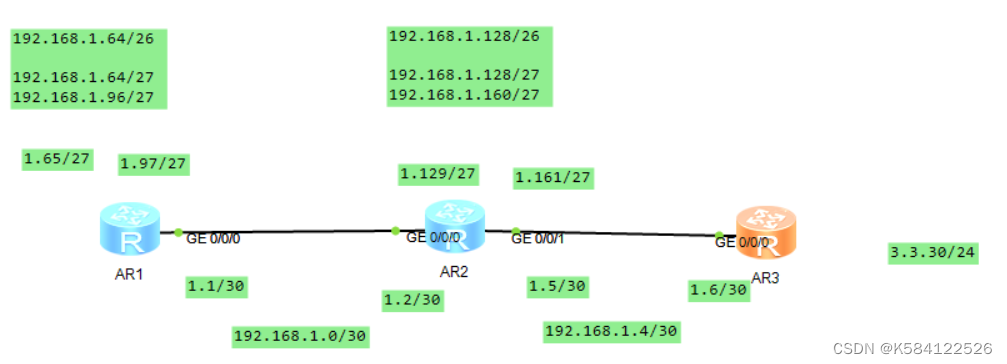

1、新建拓扑，规划IP地址，并将R1--R3的IP地址进行分配

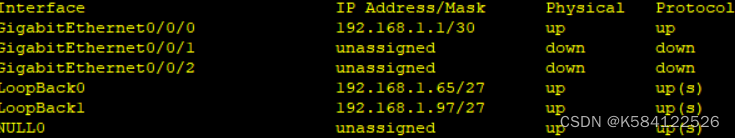

R1

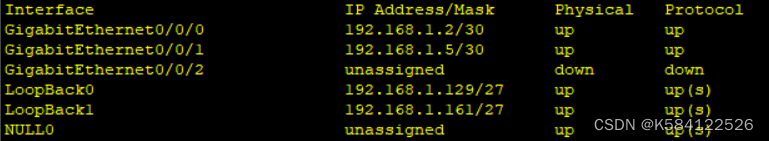

R2

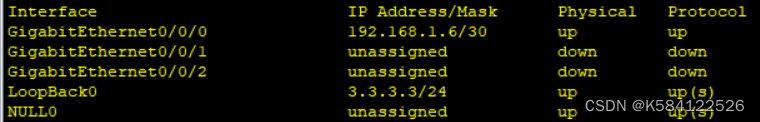

R3

2、宣告（也就是路由）

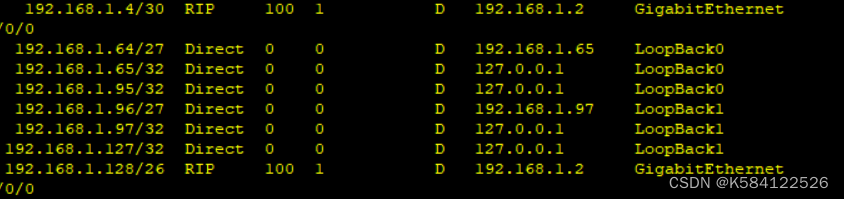

 优先级为100的则是宣告（在要求中我们有两个回环地址，因为我们把它进行了汇总，所以在路由表中只显示了192.168.1.128/26）

然后我们需要对V2进行手工汇总--则是在更新源路由器上，本地所有更新发出的接口上进行配置

其代码为：[r2-GigabitEthernet0/0/0]int g0/0/1

                  [r2-GigabitEthernet0/0/1]rip summary-address 2.2.2.0 255.255.254.0

这样他的两个接口就可以接受到宣告，然后我们又给他们设置一个密钥来保证更新的安全性

3、我们对三个路由器进行了宣告，同时有进行了汇总，所以在这里我们已经实现了全网可达，也实现了减少路由表的条目，也通过密钥实现了更新的安全性接下来我们去加快他的收敛速度，也就是去修改计时器

接下来我们要防止回环，就是在黑洞路由器上配置一条到达汇总网段的空接口路由，将他丢掉

这样就可以防止它产生黑洞。

最后我们也可以设置一个沉默接口，它仅接收不发送路由协议信息，用于连接终端用户的接口，不得用于连接邻居路由器的接口，否则邻居间无法正常共享路由

这就是我们此次动态路由全网可达的一个实验操作。
