蓝牙通话HFP之实例-incoming call

蓝牙通话是蓝牙非常重要的功能之一，也是最为复杂的功能，涉及到的场景非常之多，尤其时三方通话的引入后，应用场景就会更加复杂了，这也是蓝牙开发中碰到问题最多的模块之一。之前的文章（https://blog.youkuaiyun.com/Jzj1234555/article/details/143019096）我介绍了蓝牙电话从A拨打远端电话的例子；今天这篇文章介绍从远端拨进来电话，并从HF端接听和拒绝电话的实例，还会涉及到带内铃声的介绍。

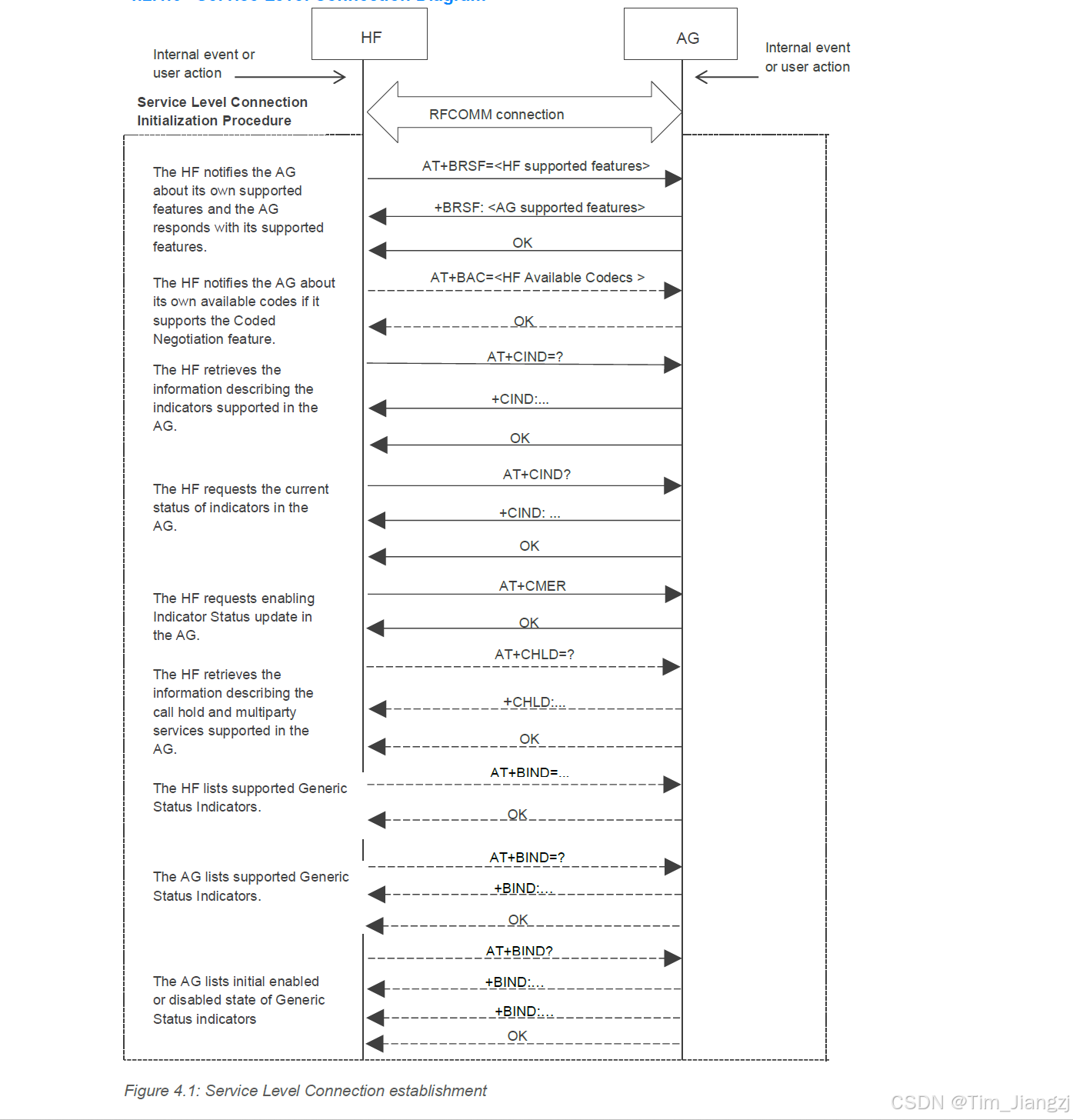

HFP Service Level connection establishment

这HFP服务建立的步骤如下：

1. HF和AG协商各自支持哪些feature，HF发送AT+BRSF=<HF supported features>，AG则发送+BRSF=<AG supported features>。
2. 如果步骤一的BRSF协商下来双方都支持Codec Negotiation ,则HF 发送AT+BAC=告知自己支持了哪些codec，最新HFP 1.9则支持了3种Codec：CVSD,mSBC,LC3，CVSD也就是窄带编码，采样率为8KHz;mSBC为宽带编码，采样率为16KHZ；LC3则为超宽带编码，采样率能到32KHZ。
3. HF发送AT+CIND=?询问AG支持哪些指示器，AG则回复 +CIND: (“call”,(0,1)),(“callsetup”,(0-3)),(“service”,(0-1)),(“signal”,(0-5)),(“roam”,(0,1)),(“battchg”,(0-5)),(“callheld”,(0-2))。
4. HF发送AT+CIND用以获取AG当前指示器的状态，AG则回复 +CIND: 0,0,1,5,0,5,0，代表的含义：（No call active，Not currently in call set up，Home/Roam network available，Signal Quality 5；Roaming is not active，Battery Charge Level 5，No calls held）。
5. HF发送AT String: AT+CMER=3,0,0,1使能AG指示器的通知功能，也就是电话状态发送变化时，AG会主动发送CIEV通知HF。
6. HF发送AT+CHLD=?获取AG支持哪些三方通话特性（前提时BRSF协商下来都支持三方通话），AG则回复：AT String: +CHLD: (0,1,2,3)。数值的具体含义见文章结尾。
7. HF发送AT+BIND = <HF supported HF indicators>告知AG端他所支持的HF端的通用状态指示器。
8. HF发送AT+BIND=?获取AG端支持哪些状态指示器，AG端则回复：+BIND: (1,2)。从https://www.bluetooth.com/specifications/assigned-numbers/获取到目前支持的HF Indicator就1，2两个值。1表示Enhanced Safety Enabled or Disabled；2表示: Remaining level of Battery；
9. HF发送AT+BIND?用于获取AG端状态指示器是enable or disable，AG会回复两个AT命令：
   AT String: +BIND: 1,1\r\n ;AT String: +BIND: 2,1\r\n 表示Enhanced Safety Enabled和Remaining level of Battery Enabled。

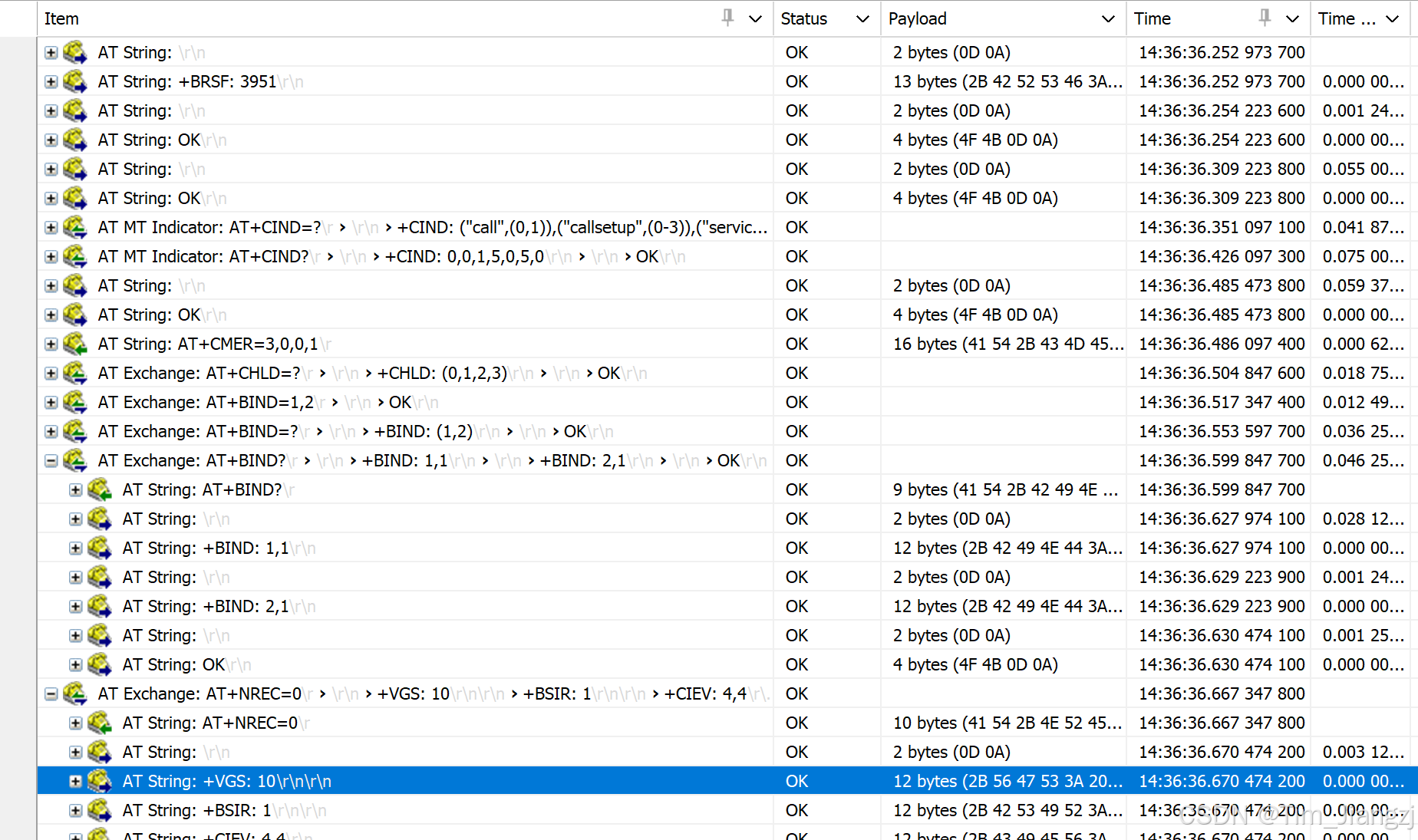

实例空中包如下：

In-Band Ring

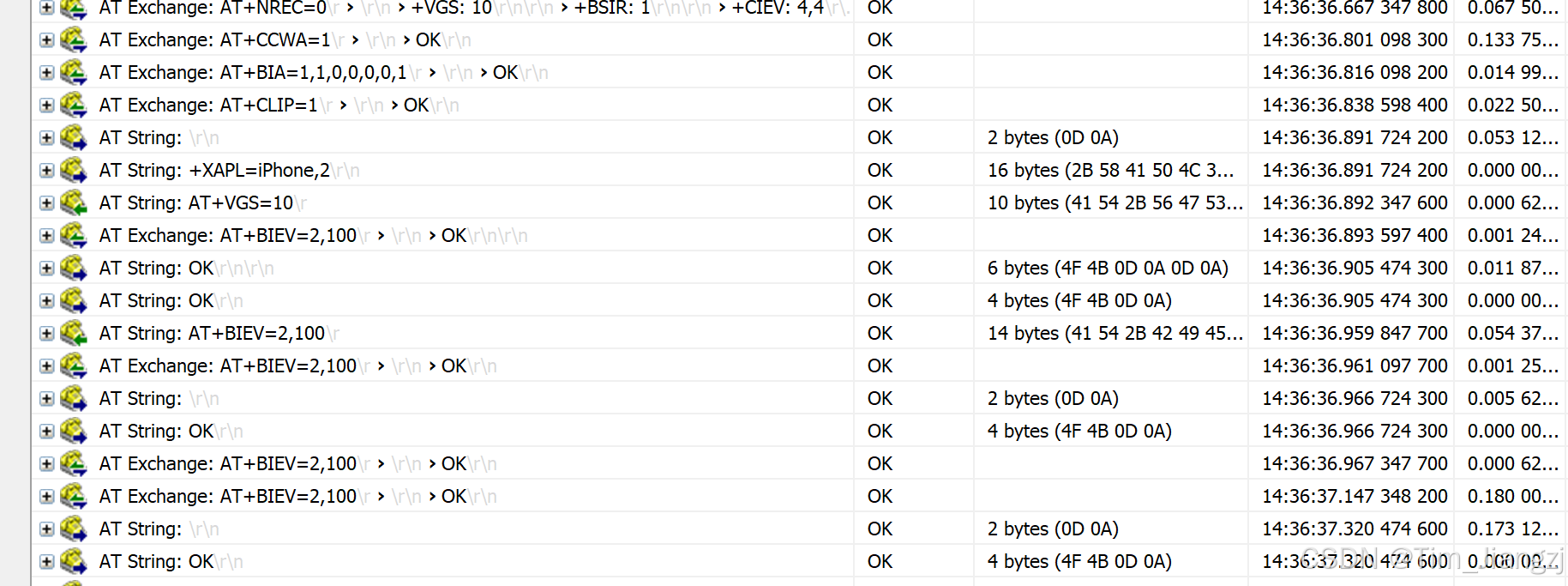

在带内铃声响起之前，AG和HF还需要做一些功能上的AT指令的交互，如下图：

10. AT+NREC=0：噪声和回显的关闭
11. +BSIR表示 BandRing tone打开
12. AT+CCWA=1：通话等待指示功能打开
13. AT Exchange: AT+BIA=1,1,0,0,0,0,1，Active AG端1,2,7状态指示器，也就是(Call,CallSetup,Callheld)。
14. AT+CLIP=1：AG端电话号码通知功能打开
15. +XAPL=iPhone,2：这个是苹果拓展的AT指令
16. AT+VGS=10：HF端speaker的音量为10
17. AT+BIEV=2，100：HF Indicator状态更新，剩余电量水平为100，也就是满电

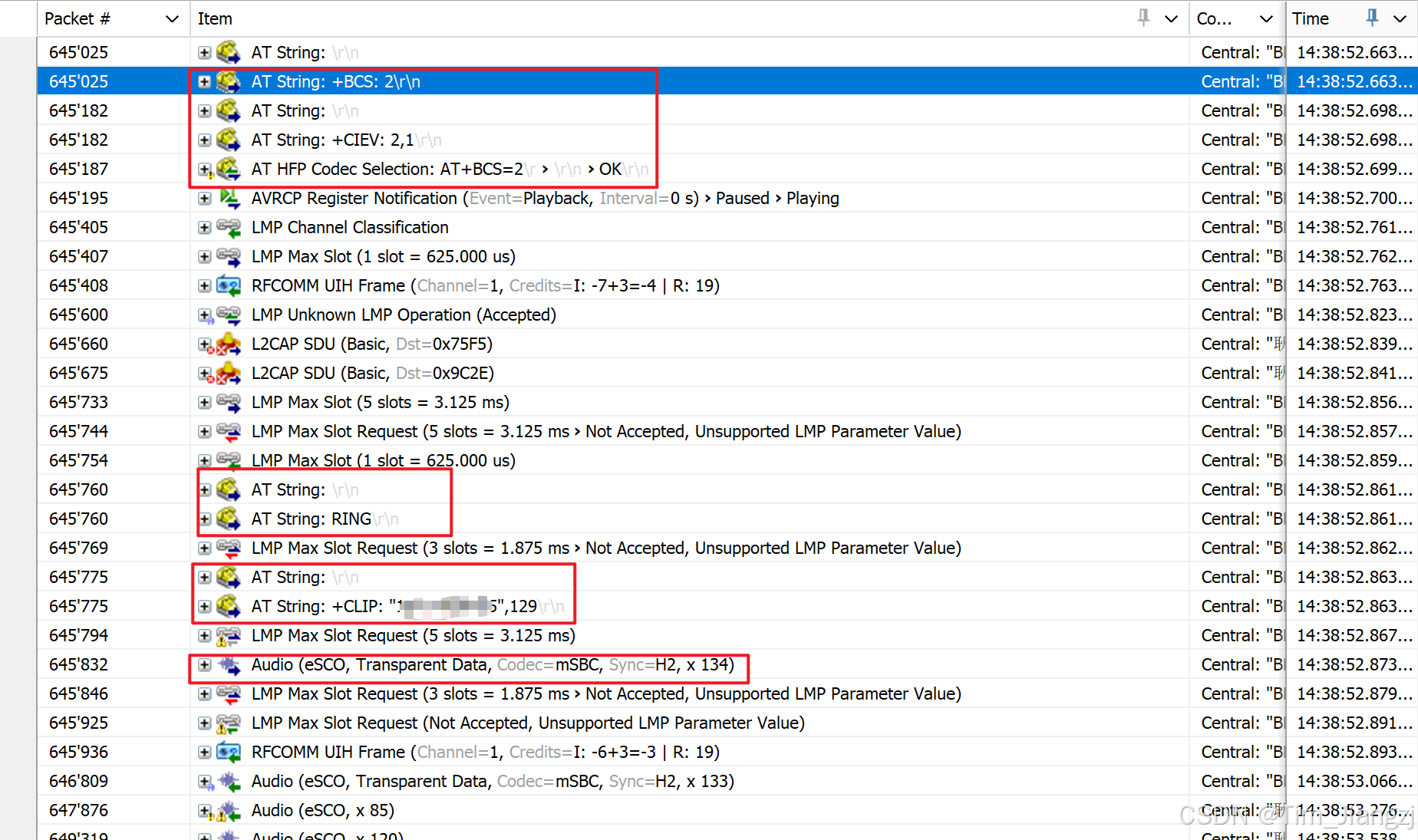

当有电话拨进来的时候：

18. AG发送+BCS:2 让HF选择mSBC codec，HF回复AT+BCS=2表示同意
19. AG发送+CIEV: 2，1表示An incoming call process ongoing
20. 接着AG发送RING表示需要手机发送带内铃声给HF
21. AG发送+CLIP：xxxx，xxxx表示电话号码
22. 接着AG发送eSCO Audio 数据包给HF，这里么有看到eSCO的建立流程，估计没有抓到。

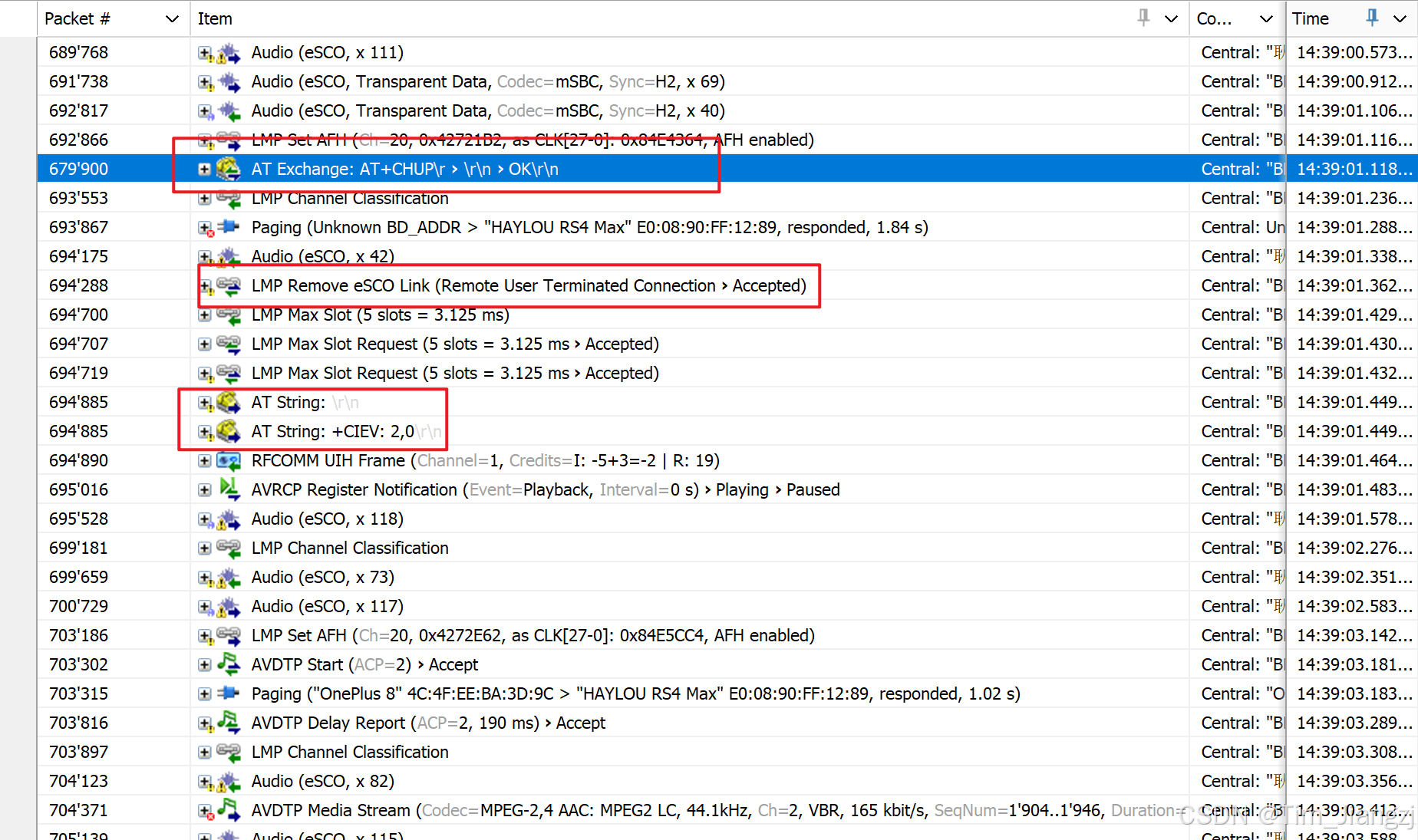

HF Reject incoming call

1. HF发送AT+CHUP给AG，通知其挂断电话
2. AG断开eSCO链路
3. AG发送+CIEV：2，0 告知HF： Not currently in call set up

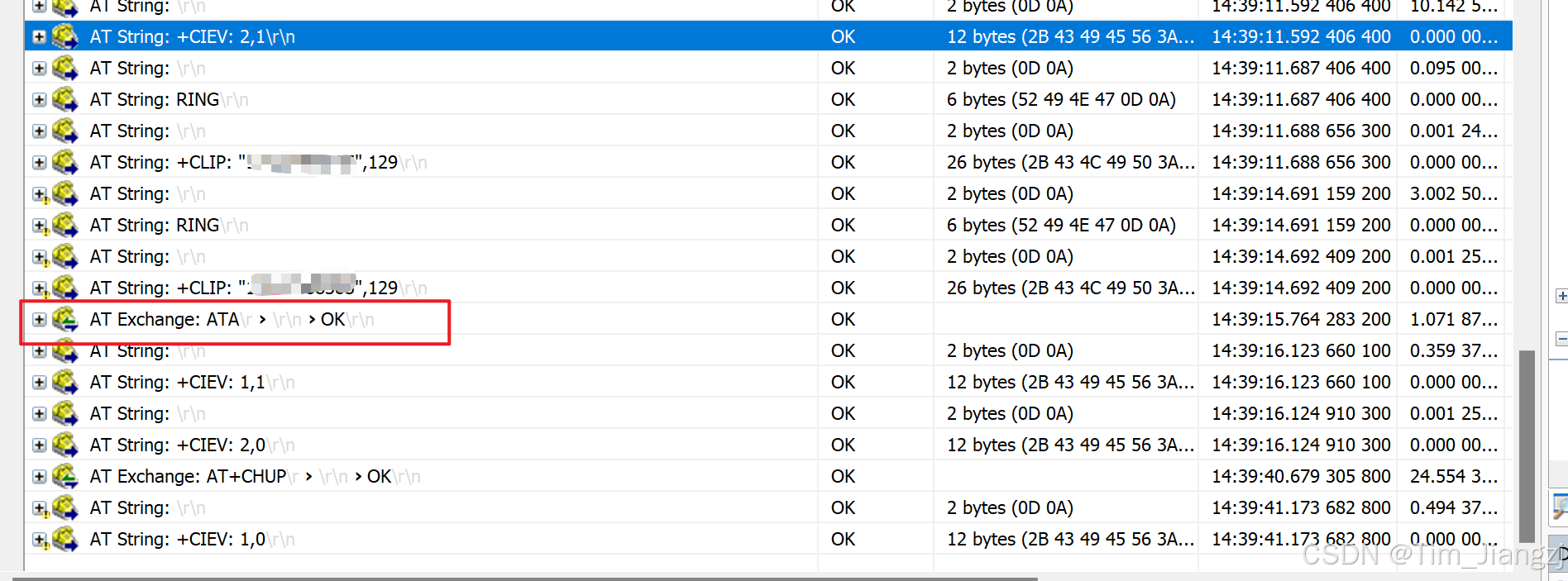

HF Answer incoming call

接通电话也需要经过带内铃声，通知号码，紧接着只要HF发送：ATA就接通电话了。

附录：AT+CHLD：

0 = Releases all held calls or sets User Determined User Busy (UDUB) for a waiting call.

• 1 = Releases all active calls (if any exist) and accepts the other (held or waiting) call.
• 1 = Releases call with specified index ().
• 2 = Places all active calls (if any exist) on hold and accepts the other (held or waiting) call.
• 2 = Request private consultation mode with specified call (). (Place all calls on hold EXCEPT the call indicated by .)
• 3 = Adds a held call to the conversation.
• 4 = Connects the two calls and disconnects the subscriber from both calls (Explicit Call Transfer). Support for this value and its associated functionality is optional for the HF.
