前置知识：

学Netty前必须掌握的-JavaIO-BIO、NIO编程

上一篇主要着重于Java中的IO模型，这把我们脱离Java这个包袱，分析一下更普遍一下的模型，然后正式进入netty！

原生NIO与Netty

原生NIO存在以下问题：

1. NIO 的类库和 API 比较复杂：需要熟练掌握 Selector、ServerSocketChannel、SocketChannel、ByteBuffer 等。
2. 需要处理很多问题：例如客户端面临断连重连、网络闪断、半包读写、失败缓存、网络拥塞和异常流的处理等等。(这些在netty中都有handler进行处理）
3. JDK NIO 的 Bug：例如臭名昭著的 Epoll Bug，它会导致 Selector 空轮询，最终导致 CPU 100%。直到 JDK 1.7 版本该问题仍旧存在，没有被根本解决。

关于Epoll Bug

正常情况下，selector.select()操作是阻塞的，只有被监听的fd（文件描述符或通道）有读写操作时，才被唤醒

但是，在这个bug中，没有任何channel有读写请求，但是select()操作依旧被唤醒

很显然，这种情况下，会造成死循环导致爆CPU。

Netty的改进：

Netty 对 JDK 自带的 NIO 的 API 进行了封装，解决了上述问题。

1. 设计优雅：适用于各种传输类型的统一API 阻塞和非阻塞 Socket；基于灵活且可扩展的事件模型，可以清晰地分离关注点；高度可定制的线程模型 (单线程，一个或多个线程池)
2. 使用方便：…后面看API就知道。
3. 通过合理的线程模型实现高性能、吞吐量更高：延迟更低；减少资源消耗；最小化不必要的内存复制（利用OS零拷贝技术）。
4. 安全：完整的 SSL/TLS 和 StartTLS 支持。 (即支持HTTPS)
5. 社区活跃、不断更新：版本迭代周期短，发现的 Bug 可以被及时修复，同时，更多的新功能会被加入

注意：netty5版本出现重大BUG，已经被官网废弃，目前主流使用netty4，需要JDK6以上版本

Reactor_IO模型

线程模型基本介绍

注意：这里的线程模型与上一章的相比是更为抽象的表示，上一章的模型是Java基于这里所述线程模型的实现。

目前存在的线程模型有：传统同步阻塞型IO模型和同步非阻塞Reactor模型。

Netty 主要基于主从 Reactor 多线程模型做了一定的改进，在抛出Netty线程模型之前，我们首先搞清楚Reactor模型和传统阻塞IO模型如何工作。

根据 Reactor 的数量和处理资源池线程的数量不同，有 3 种典型的实现

1. 单 Reactor 单线程
2. 单 Reactor 多线程
3. 主从 Reactor 多线程

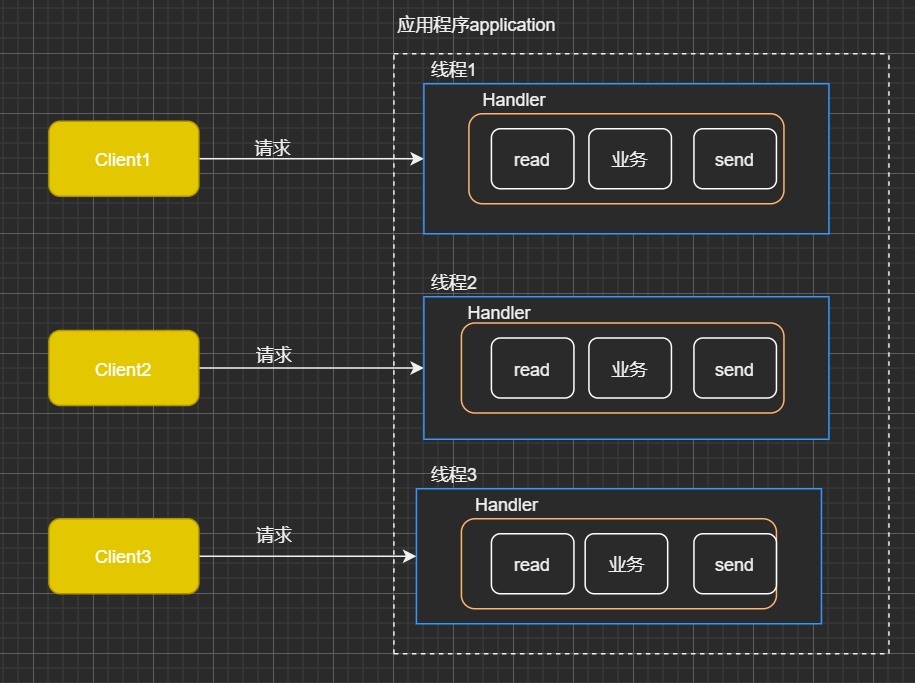

传统IO阻塞型：

橙色的框表示对象，蓝色的框表示线程，白色的框表示方法(API)，你可以把这个Handler泛指成服务端针对Channel（Socket）的一切操作，这一切操作都在一个线程当中。

模型特点：

• 采用阻塞IO模式获取输入的数据
• 每个来自客户端的连接都要分配一个独立的线程完成数据读取、业务处理、数据发送。注意，数据读取、业务处理、数据回送都是由一个线程进行完成！

缺点：

• 当并发数很大，就会创建大量线程，占用大系统资源。
• 同时，如果连接上之后没有进行IO操作，该线程会被阻塞在read操作，线程得不到释放。造成服务资源浪费

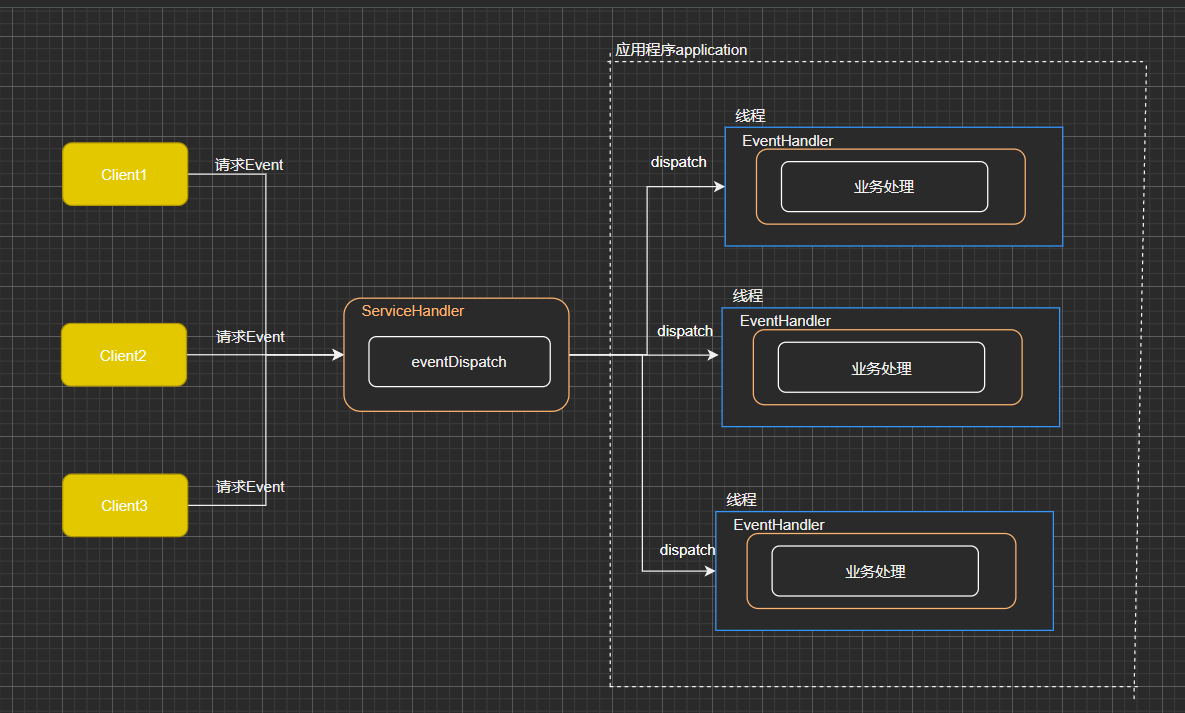

Reactor模式大致示意图

说明：

Reactor模式对传统模式进行了如下改进

• 采取了IO多路复用器，即多个连接共用一个Reactor，应用程序只需要一个Reactor（分发器）进行等待，无需阻塞等待所有连接。即把接收连接和业务处理分离开了。
• 当某个连接有新的数据可以处理时，即通道发生事件了，操作系统通知应用程序，处理线程（Handler）从阻塞状态返回，开始进行业务处理。注意这一步从OS到我们应用程序的感觉。还有，不同Handler之间的业务逻辑的独立的。
• 基于线程池复用线程资源：不必再为每个连接创建线程，将连接完成后的业务处理任务分配给某个线程进行处理， 一个线程可以处理多个连接的业务，即根据通道事件的不同，选取对应事件的Handler进行处理。多个连接肯定都有可能发生同一事件，那自然一个Handler处理多个连接通道的同一事件了。

1. 服务器端程序处理传入的多个请求,并将它们同步分派到相应的处理线程， 因此 Reactor 模式也叫 Dispatcher 分发器模式

核心组件：

• Reactor：Reactor 在一个单独的线程中运行，负责监听和分发事件，分发给适当的处理程序（Handler）来对 IO 事件做出反应。
• EventHandlers：负责处理分发器分发过来的事件，Reactor 通过调度适当的处理程序来响应 I/O 事件，处理程序执行非阻塞操作。

上面说过，Reactor有 3 种典型的实现，这里将逐个介绍

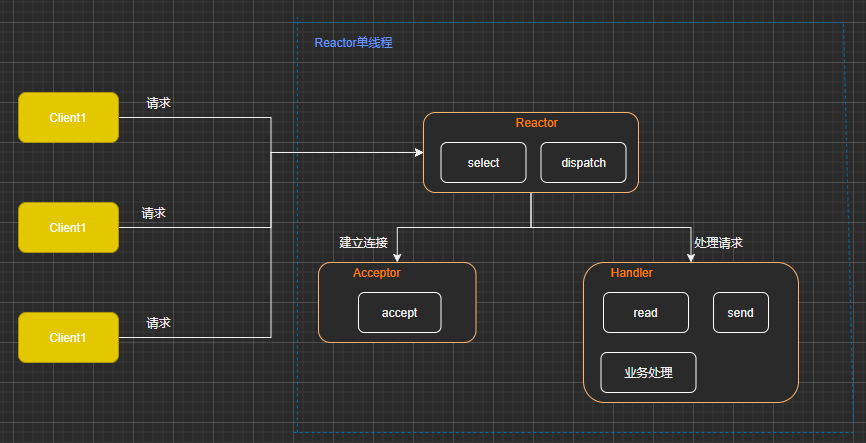

单Reactor 单线程模式

说明：

• Reactor 对象通过 select() 监控(轮询)客户端请求事件，收到事件后通过 dispatch() 进行分发
• 如果是建立连接请求事件，则由 Acceptor 通过 Accept 处理连接请求，然后创建对应的一个 Handler 对象处理连接请求完成后的后续业务处理
• 如果不是建立连接事件，则 Reactor 会分发给对应的 Handler 来响应 。
• Handler 会完成 Read→业务处理→Send 的完整业务流程

这个单Reactor本质上还是一个线程处理一个请求，甚至全部流程也都在一个线程之中，只不过对比之前说的BIO，增加的select轮询事件罢了，把BIO的死循环读取通道改成轮询。性能提高看起来并不明显。

总结一下它存在的缺陷：

单Reactor单线程模型简单，没有多线程、进程通信、竞争的问题，全部都在一个线程中完成，但是存在性能问题，只有一个线程，无法完全发挥多核 CPU 的性能。此外，Handler 在处理某个连接上的业务时，整个进程无法处理其他连接事件，所以它是个同步阻塞模型，很容易导致性能瓶颈，并且存在可靠性问题，线程意外终止，或者进入死循环，会导致整个系统通信模块不可用，不能接收和处理外部消息，造成节点故障

适合使用场景：客户端的数量有限，业务处理非常快速，比如 Redis 在业务处理的时间复杂度 O(1) 的情况

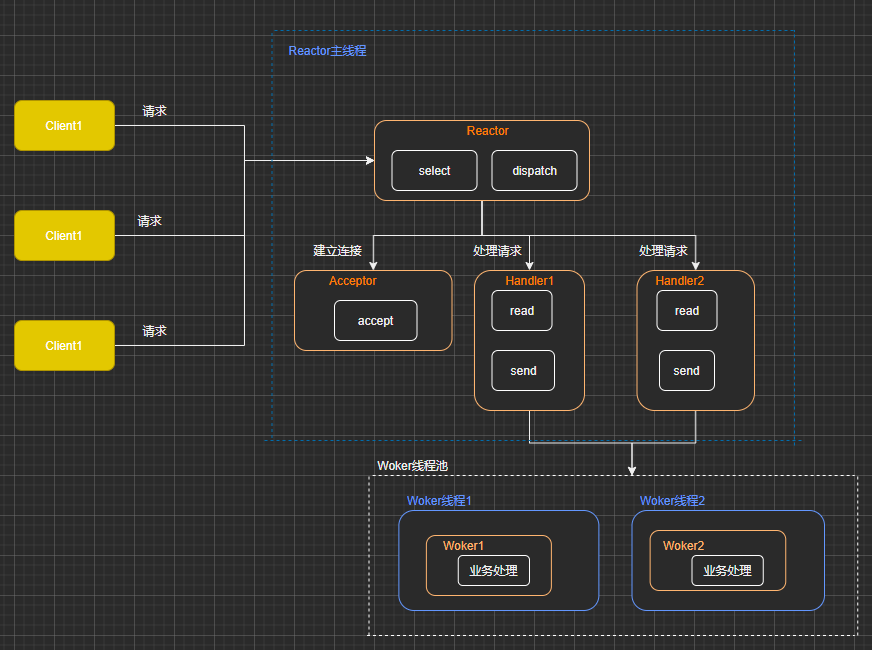

单Reactor多线程模型

说明：

与“单Reactor单线程”相比，很简单：

将Handler与业务处理进行了解耦，Handler只负责响应事件，只保留基本的读写功能，通过read读取数据后，分发给Woker线程池，由线程池中的某个线程进行业务处理，线程处理完毕后将结果返回给对应Handler

handler 收到响应后，通过 send 将结果返回给相应client。

一句话说，也就是原来个一个线程负责一切，现在额外抽出一个线程负责业务处理。

优点：线程池机制可以充分发挥多核CPU的处理能力

缺点：Reactor还是单线程，连接量巨大的的情况下还是存在并发压力

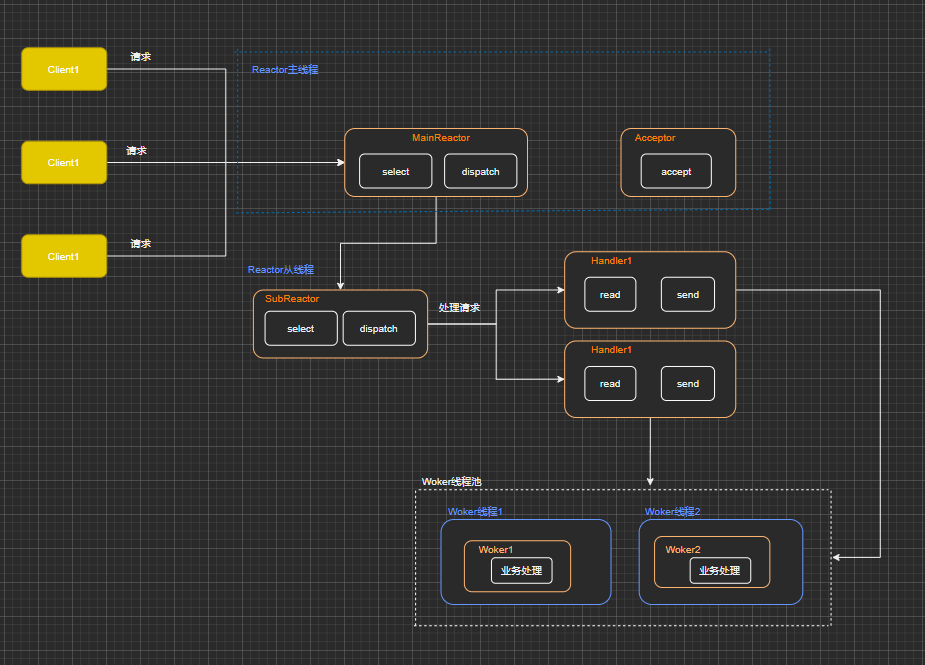

主从Reactor多线程模型

注意这个模型下已经和netty的线程模型很接近了…

• 这个模型将Handler与Reactor进行了解耦
• Reactor 主线程 MainReactor 对象通过 select 监听连接事件, 收到事件后，通过 Acceptor 处理连接事件。注意看图，select（轮询）监听连接到accept得到连接是一个线程中完成。
• 当 Acceptor 处理连接事件后，MainReactor 将连接分配给 SubReactor，即主线程将连接（Socket或理解成Java Channel）分发给从线程进行管理。
• SubReactor 线程将连接加入到连接队列，利用Selector进行监听通道事件，并创建 handler 对象在内存中负责进行事件处理
• 当连接有新事件发生时， SubReactor 就会调用对应的Handler处理。注意，一旦连接建立，后续该连接的读写事件都与Reactor主线程无关了。
• Handler 还是只负责对通道读写，具体业务逻辑线程池的Worker线程接管
• Reactor主线程可以对应多个 Reactor 子线程，即 MainRecator 可以关联多个 SubReactor

小结一下，你会发现监听通道事件这件事上可以有多个线程了，业务处理甚至都抬出了线程池！这样便颠覆了之前一个线程处理一切的模式。

其优点：

• Reactor父线程与子线程的数据即交互简单，职责明确，父线程只需要接收新连接，子线程维护这些连接并控制后续事宜
• 这种模型在许多项目中广泛被应用，经典如Nginx

Netty_IO模型

线程我们终于可以说说netty的模型了。

netyy模型主要是根据Reactor主从模型做了一些改造和具体实现。

Netty模型大致示意图

这个模型非常重要，我在后面做的Netty文章和源码分析都是基于它，并且它足够复杂，这里也只是做一点简单的说明：

Netty 抽象出两组线程池， BossGroup专门负责接收客户端的连接，类似Reactor主从模型中的Reactor主线程与Acceptor；WorkerGroup 专门负责网络的读写，类似Reactor主从模型中Reactor从线程中的SubReactor与Handler；Netty将这两部分全改造成了线程池。并且，你可以随意定制这两个线程池的数量！

一般情况都是1个 BossGroup 加 n个WorkerGroup

BossGroup 和 WorkerGroup 在netty中类型都是 NioEventLoopGroup。

NioEventLoopGroup 相当于一个事件循环组，这个组中含有多个事件循环 ，每一个事件循环是 NioEventLoop

这里的事件循环表示一个不断循环的执行任务的线程， 每个 NioEventLoop 都有一个 selector , 用于监听绑定在其上的 socket 的通道发生了什么事件

每个 BossNioEventLoop 循环执行的步骤有 3 步

1. selector轮询 accept 事件，即轮询是否有连接事件发生。
2. 处理 accept 事件 , 与 client 建立连接 , 生成 NioScocketChannel（netty对JavaNewIO中ServerSocketChannel的封装, 并将其注册到某个 WorkerNIOEventLoop上的selector，后续该连接的事情它就不管了。
3. 处理任务队列的任务，即 runAllTasks ，这里的任务队列指的是暂时无法处理的连接，将之放到队列里，等空闲了再去处理。

WorkerNIOEventLoop 循环执行的步骤与BossNioEventLoop类似了

1. 轮询绑定其上的通道是否有 read, write 事件
2. 处理 i/o 事件， 即 read , write 事件，pipeLine中handler处理业务逻辑
3. 处理任务队列的任务 ， 即 runAllTasks

每个WorkerNIOEventLoop 处理业务时，会使用pipeline(管道)，pipeline 中包含了 channel , 即通过pipeline，可以获取到对应通道，管道中维护了很多的处理器（即对某个事件的处理逻辑）…

其中原委，且听下回分解吧，到目前为止，我们对netty应该就有个大概的认识了，后面开始详细阐述了！
