RIP高级实验

实验要求：
【R1-R2-R3-R4-R5运行RIPV2】
【R6-R7运行RIPV1】
1.使用合理IP地址规划网络，各自创建环回接口
2.R1创建环回 172.16.1.1/24 172.16.2.1/24 172.16.3.1/24
3.要求R3使用R2访问R1环回
4.加快网络收敛，减少路由条目数量，增加路由传递安全性
5.R5创建一个环回模拟运营商，不能通告
6.R1 telnet R2环回实际telnet 到R7上
7.R6-R7路由器不能学习到达R1环回路由
8.全网可达

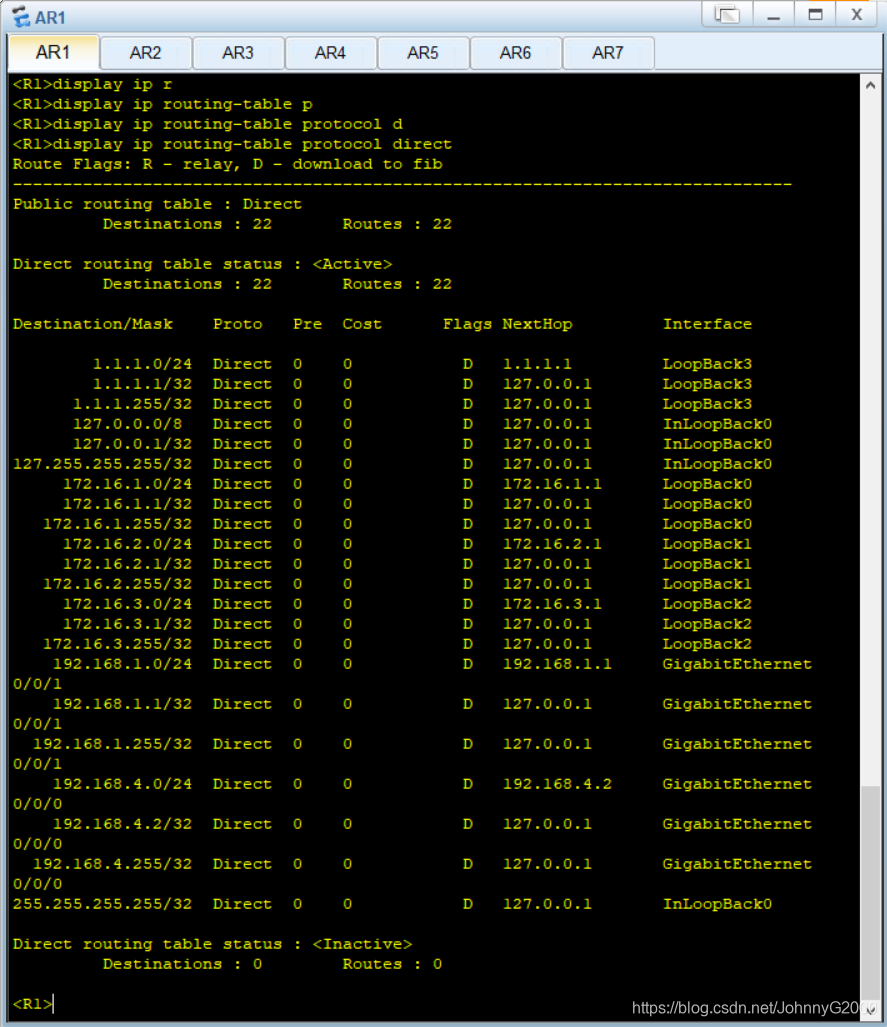

首先先根据图中给定的IP地址为各路由器接口配置IP地址（下图为R1为接口配置的IP地址）

紧接着，根据实验要求（R1-R2-R3-R4-R5运行RIPV2，R6-R7运行RIPV1），为各路由器配置相对应版本的RIP协议。

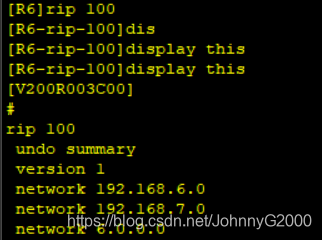

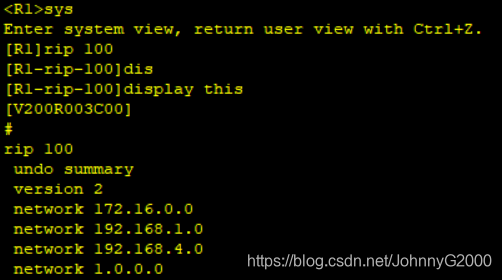

（下图为R1和R6的配置结果）

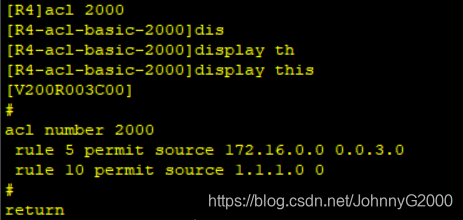

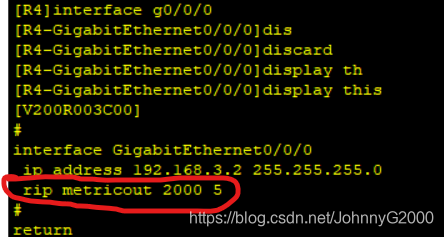

接下来完成实验要求（R3使用R2访问R1环回），由于拓补结构中，R1-R2-R3-R4构成了负载均衡的结构，因此为了让R3使用R2访问R1环回，就要增加R1通过R4到达R3的路由cost值。


接下来完成实验要求（加快网络收敛，减少路由条目数量，增加路由传递安全性）

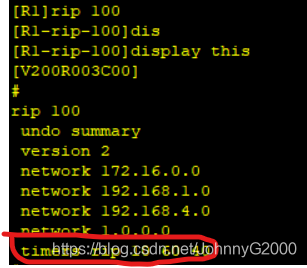

（以下两图分别是加快网络收敛，增加路由传递安全性和减少路由条目数量）


减少路由条目数量其实就是路由汇总，汇总完成后，R1上的其中三个环回地址172.16.1.1/24、172.16.2.1/24、172.16.3.1/24就会汇总为172.16.0.0/22，如下两图所示


然后就要完成实验要求（R1 telnet R2环回实际telnet 到R7上）
此要求由于R1-R2-R3-R4-R5和R6-R7不属于同一个版本的RIP，所以先要在R4的出接口上选择使用版本1的RIP，这样才可以保证不同版本的RIP下的路由器可以互相学习到互相的路由条目，其次需要在R7上配置telnet，也就是配置远程登录，其次在R2上配置NAT中的NAT server（NAT服务器），把R7当作内部服务器，而R2作为内外网的IP地址转换，而R1作为外网客户访问该内网的内网服务器R7，由于上面R1-R2-R3-R4构成了负载均衡结构，所以最后通过配置ACL和修改rip路由优先级从而规定R1-R2-R7的路线。

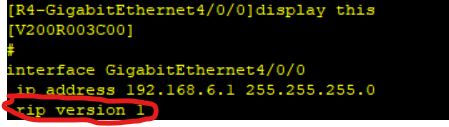

上图为接口选择使用版本1的RIP协议，与R6-R7相匹配。

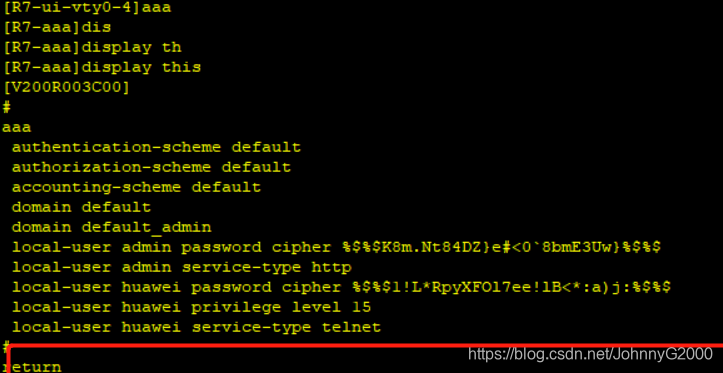

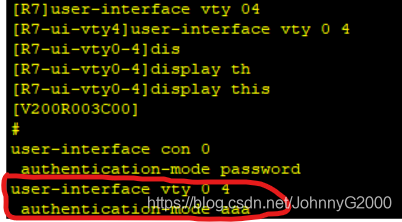

上图由于已经配置完成，密码设置完成并且用了MD5加密，因此密码显示为乱码。

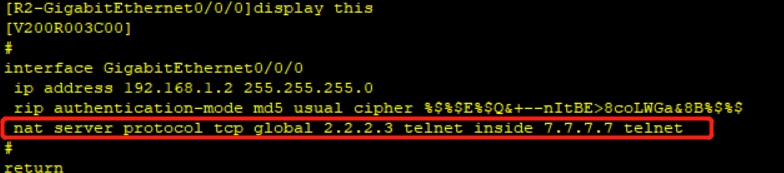

上图为NAT server配置命令，其中的2.2.2.3是由于华为无法使用本网段已配置地址，所以使用同网段其它未使用的IP地址作为代替，因此2.2.2.3其实是代表R2上连接的主机地址（环回地址），而7.7.7.7是R7上连接的主机地址（环回地址）。

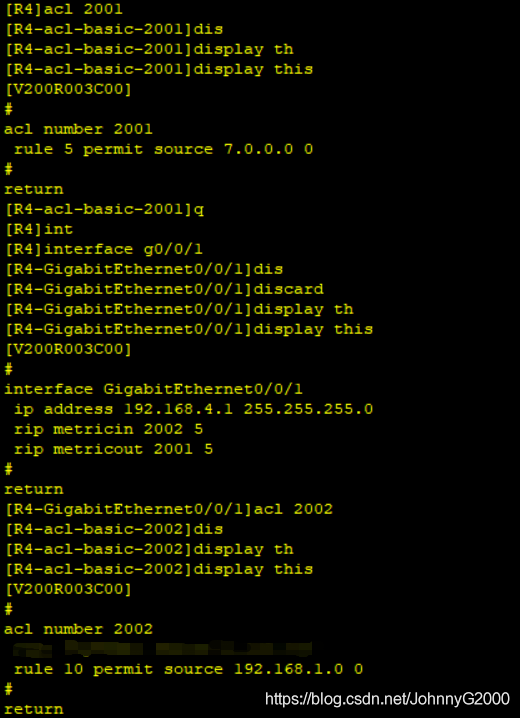

上图为配置ACL和修改rip路由优先级，其中的ACL2001，目的是为了限制R7路由的路线，而ACL2002，是限制R1远程操控R7期间发送报文给R7时的路由路线。

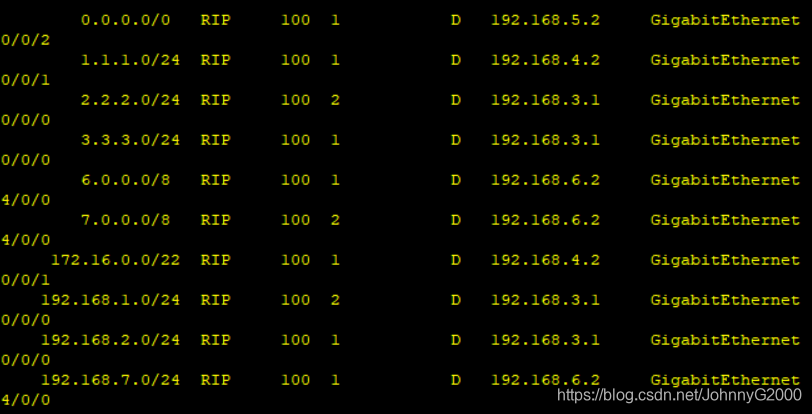

从上图R4上的路由走向，可以看到R1-R2-R7路线的路由，下一跳都是192.168.3.1，都在一条路线上。

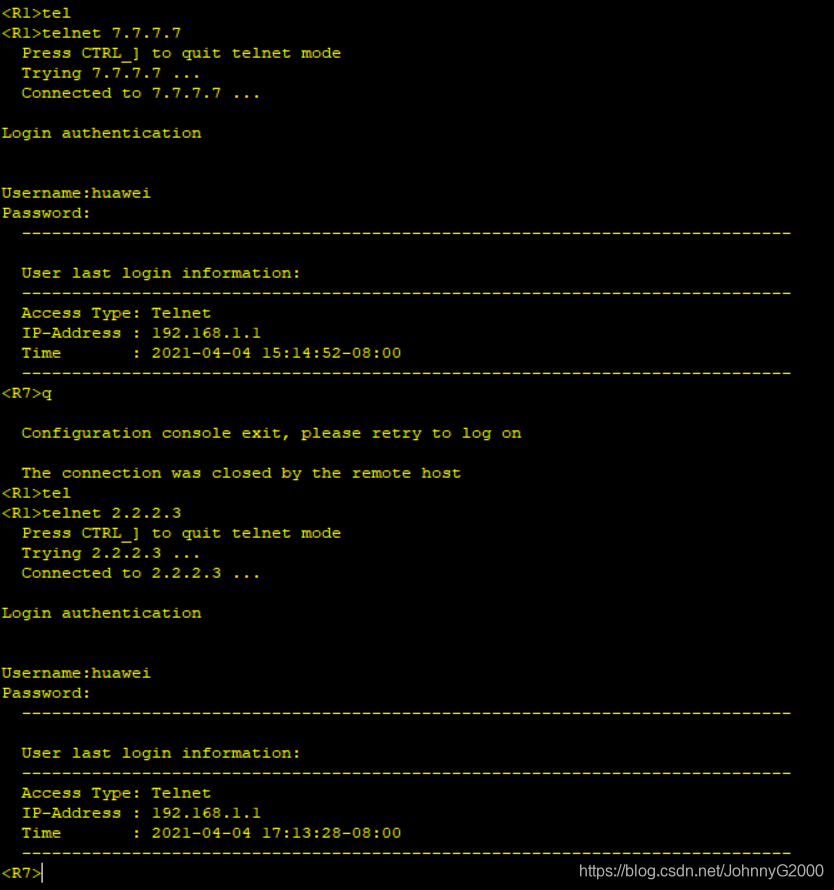

最后从上图中可以看出，无论telnet 2.2.2.3或者telnet 7.7.7.7都可以远程登录到R7上，表示该实验要求已完成。

下面就要完成实验要求（R6-R7路由器不能学习到达R1环回路由）
需要在R6上配置ACL和配置过滤路由，通过过滤路由过滤掉R1的路由条目。

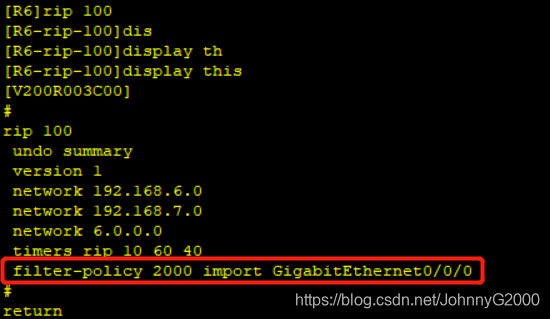

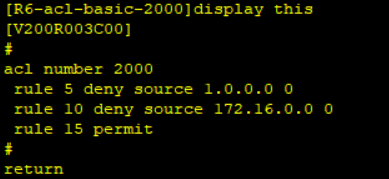

从上图可看到配置的ACL，禁止了R1过来的路由条目，而允许其它路由器过来的路由条目，是因为过滤路由会与ACL配合使用，根据ACL的配置，从而过滤掉所需要过滤掉的路由条目，而保留不需要过滤的路由条目。

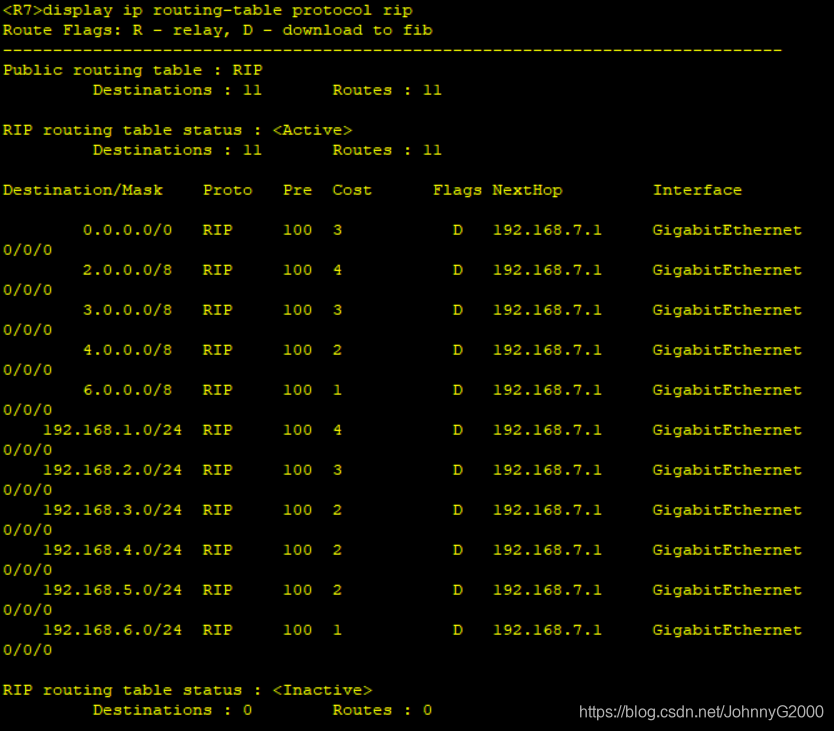

然后查看R7的路由表可以看到已经没有R1过来的路由条目了，表示完成该实验要求。

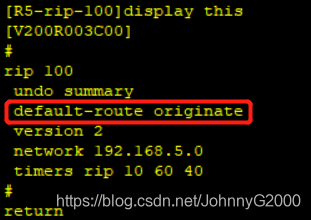

最后通过在R5上配置RIP的缺省路由完成实验要求（R5创建一个环回模拟运营商，不能通告）

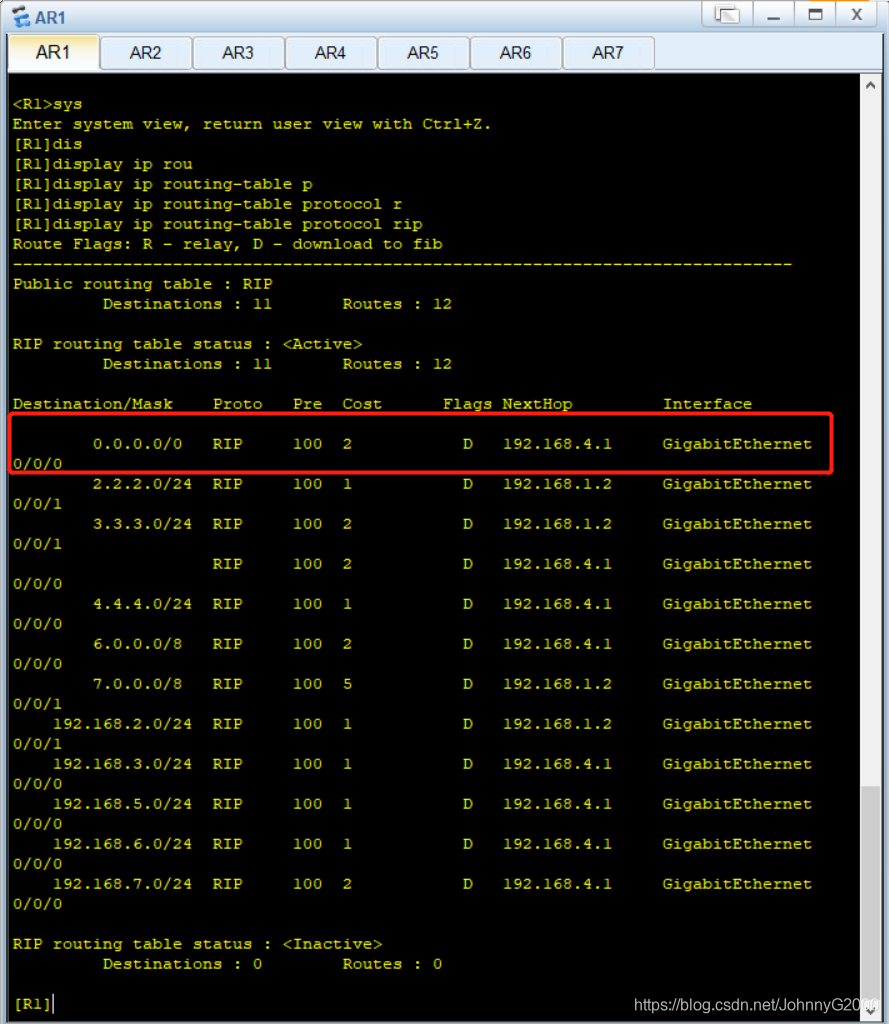

从R1上的路由表可以看到缺省路由已配置，而且没有R5上的环回路由5.5.5.5/24。

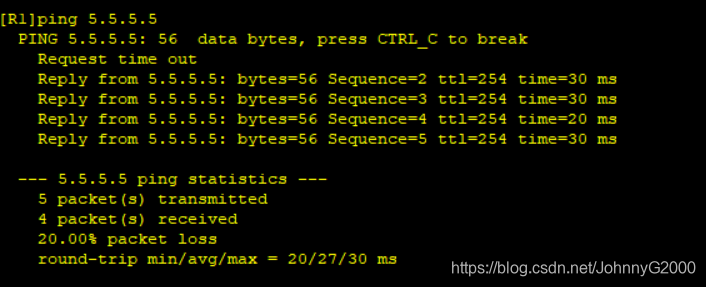

然后可以看到上图中的R1已成功ping通R5没有被宣告的环回路由5.5.5.5/24。表示完成实验要求（R5创建一个环回模拟运营商，不能通告）

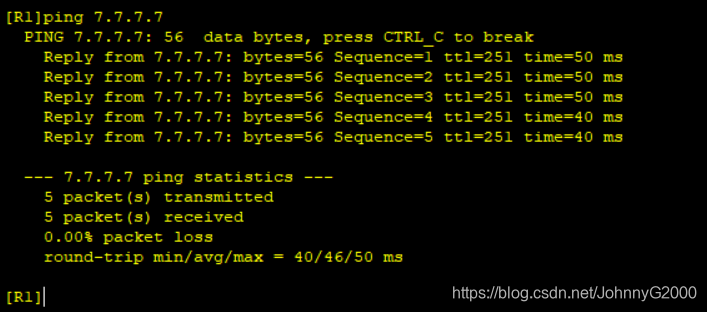

最后从上图中的R1ping通R7上的环回路由表示全网可达。实验完成。
