C语言||利用51单片机扩展8255实现数字秒表（数码管动态扫描显示）

实验课题

今天微机原理实验老师布置了一道课后作业，就是利用51单片机做一个秒表，本来单片机是有P0,P1,P2,P3共计32个I/O口可以用的，但是因为实验箱内单片机做了外部扩展，所以端口不够用，改成利用C51单片机外扩8255实现数字秒表。

思考

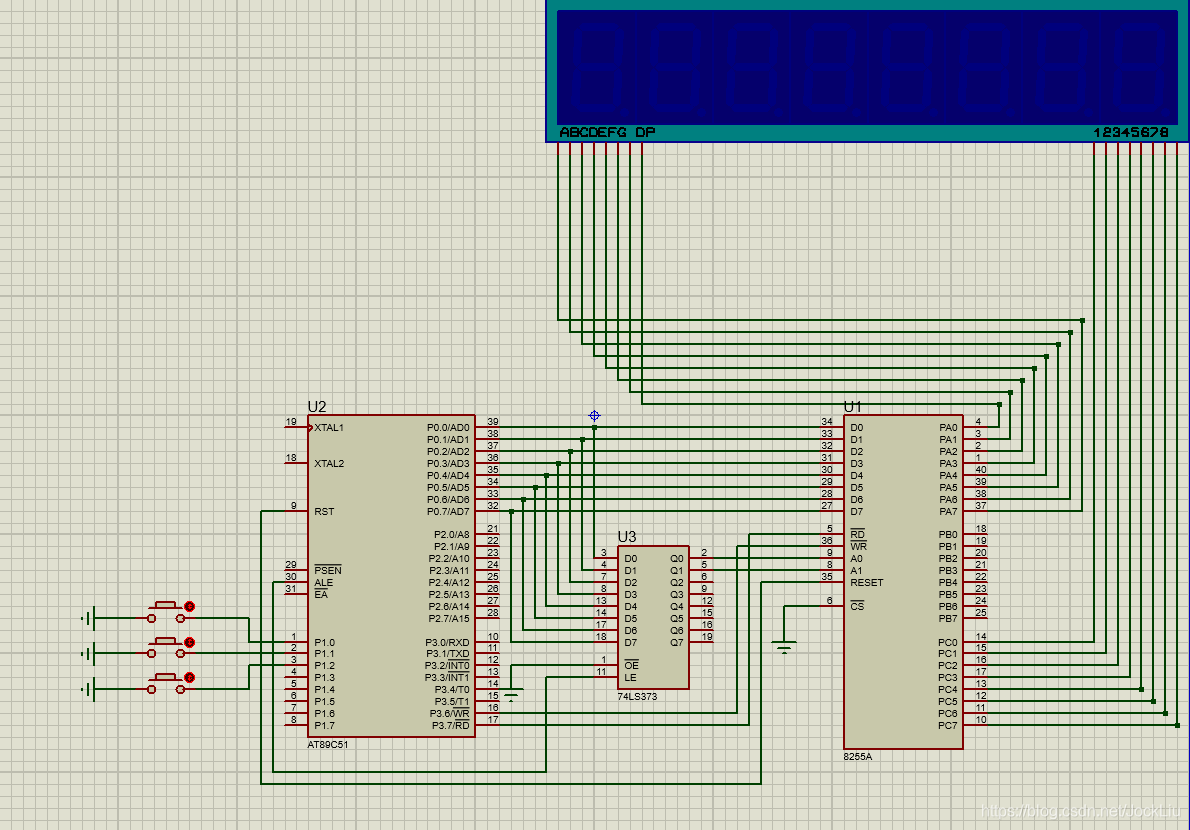

因为外部做了扩展，所以在做仿真的时候思考了很久，为了和实验箱布局一致，我在proteus上还原实验箱的布局。首先是从P0做的扩展，因此要对应8255的输入端口。

很多人对8255的使用不太了解，这里我就补充一下8255的知识。

8255引脚部分及原理

• 和外设相连的 

PA7～PA0：A口数据信号线，双向，三态引脚； 

PB7～PB0：B口数据信号线，双向，三态引脚； 

PC7～PC0：C口数据信号线，双向，三态引脚；  

• 面向系统总线和CPU相连的 

RESET：复位信号，高电平有效。当RESET信号来到时，所有内部寄存器都被清除，同时3个数据端口被自动置 为输入端口。 

D7～D0：它们是8255A的数据线，和系统总线相连，用来传送数据和控制字。 

片选信号，低电平有效。即当端为低电平时，8255A被选中。只有当有效时，CPU才能对8255A进行读写操作。 

• /WR读信号，低电平有效。当有效时，CPU可以从8255A中读取数据。 
• /RD~写信号，低电平有效。当有效时，CPU可以往8255A中写入控制字或数据。 

A1、A0：端口选择信号。8255A内部有3个数据端口（I/O端口）和1个控制端口，共4个端口。通过地址线A0A1寻 址。规定当A1、A0为00时，选中A端
