8086_CPU_内部结构

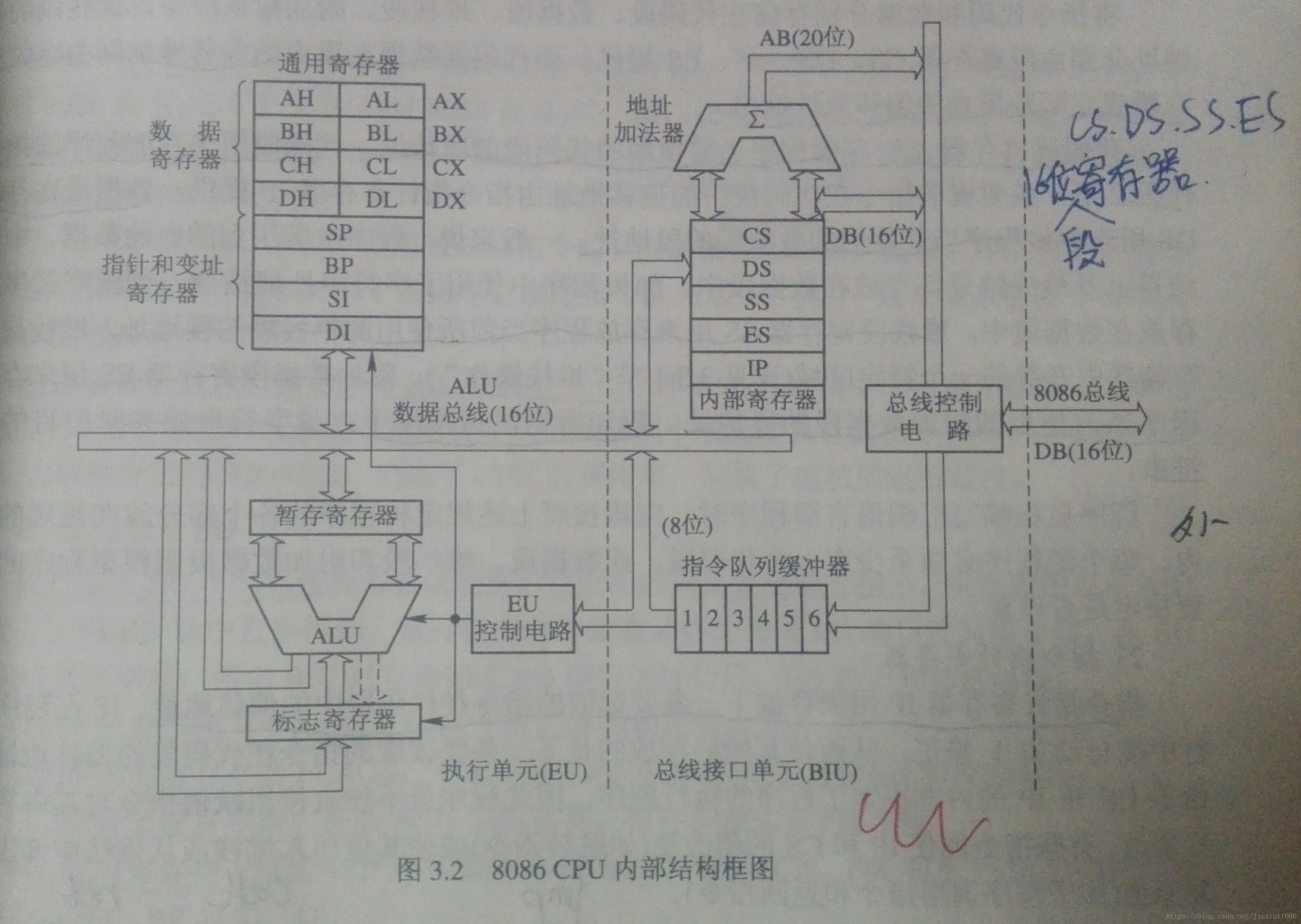

8086CPU的内部结构按功能分两部分：

  BIU(Bus Interface Unit)，总线接口单元，完成CPU<-->存储器/IO设备之间的数据传送。

  EU(Execute Unit)，执行单元，执行指令(指令来自BIU中的指令队列缓冲器)。

# BIU的组成

1. 4个段寄存器(DS, ES, SS, CS)；

2. IP(Instruction Pointer)，指令指针寄存器；

3. 20位的地址加法器；

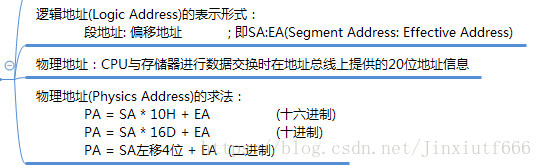

    功能：将逻辑地址转换为物理地址。

4. 指令队列缓冲器。

  -8086CPU中的指令队列缓冲器大小为6Byte，在每个总线周期可以从存储器拿过来2Byte的指令代码，填入队列。

  -8088的队列缓冲器大小为4Byte，每个总线周期可以从存储器拿1Byte的指令代码。。

EU的组成

1. 8个通用寄存器：

  -4个数据寄存器(AX, BX, CX, DX);

  -2个指针寄存器(SP, BP);

  -2个变址寄存器(SI, DI);

2. 暂存寄存器

  功能：协助ALU完成运算，暂存即将要送入ALU中进行运算的数据。

3. ALU(Arithmetic Login Unit)，算数逻辑单元。

  功能：进行算数和逻辑运算。

4. FLAGS，标志寄存器。

5. EU电路。
