HCIP静态路由实验

最新推荐文章于 2023-08-06 19:25:24 发布

原创最新推荐文章于 2023-08-06 19:25:24 发布 · 892 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#路由器

本文详细介绍了HCIP静态路由实验。先搭建拓扑图并子网划分，接着配置IP地址与环回接口，给R3启用DHCP让PC获取IP。之后对各路由进行缺省配置和静态配置，给R1、R2、R4配置空环回防环路，还进行NAT协议设置，最终实现全网可达。

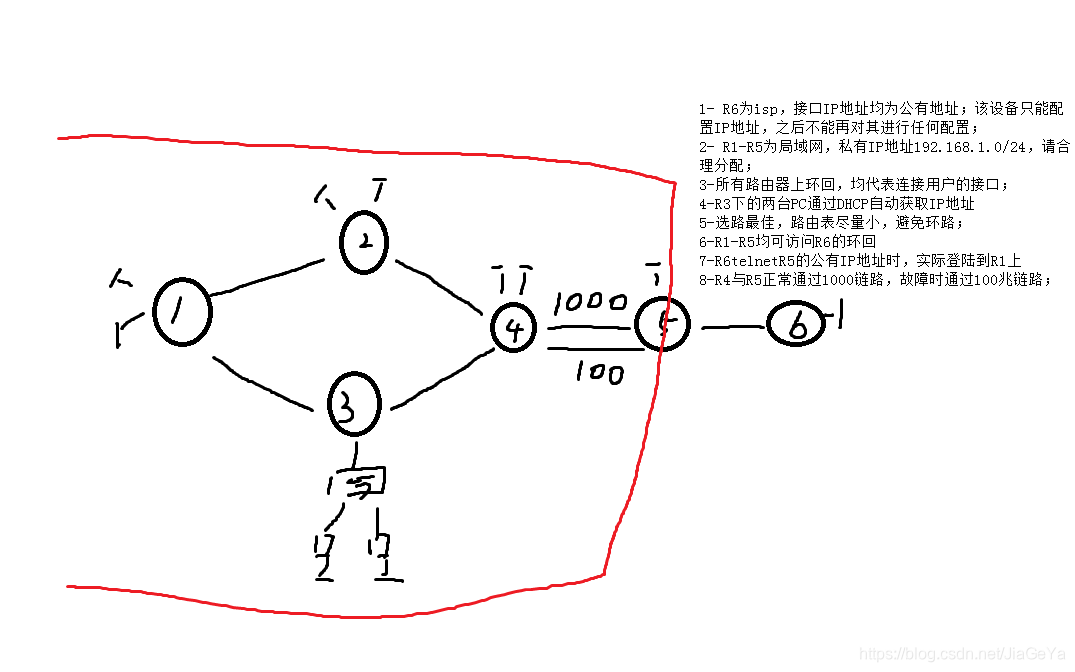

HCIP静态路由实验

在这里插入图片描述

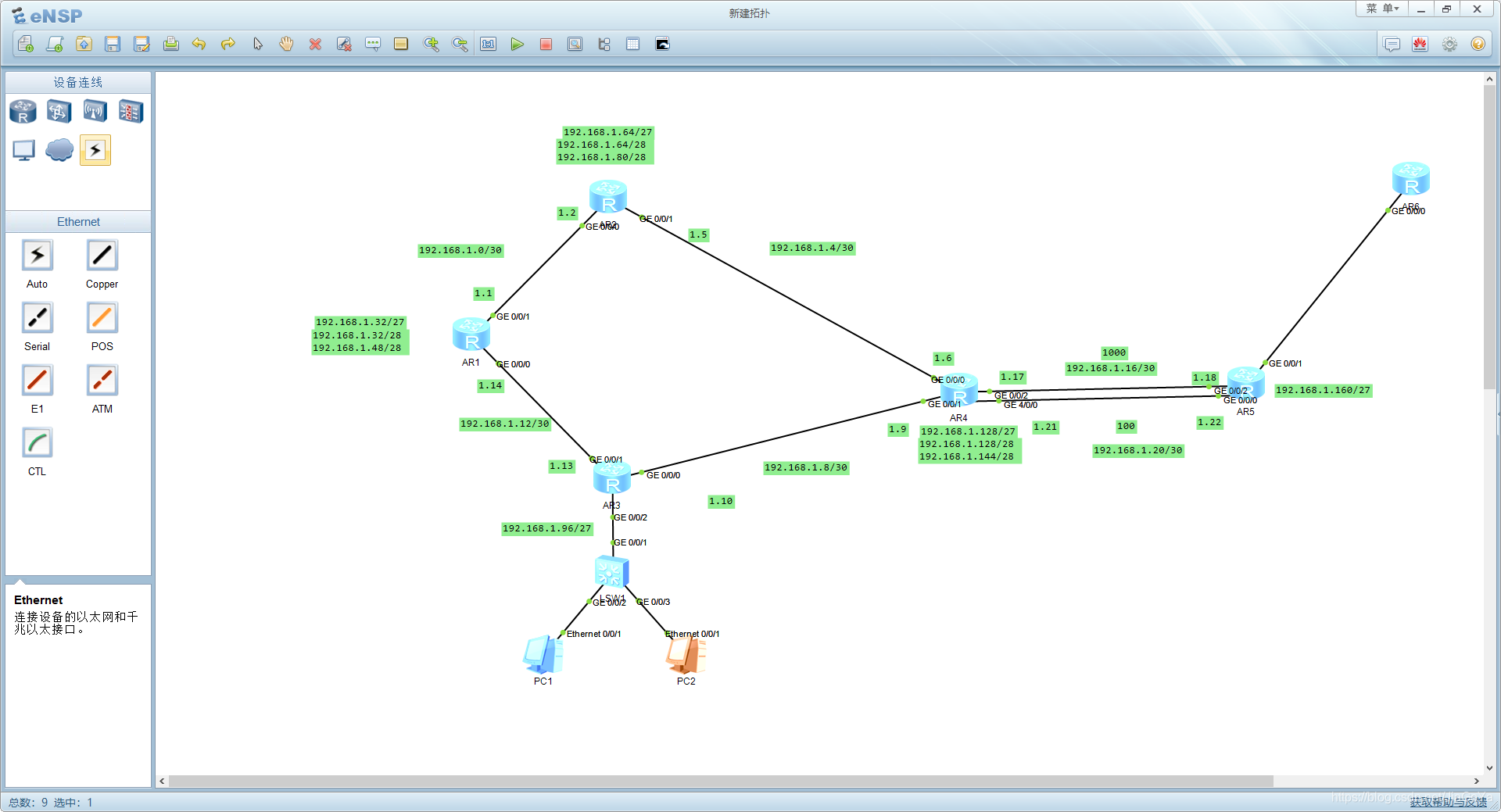

第一步：搭建拓扑图，并进行适当的子网划分

在这里插入图片描述

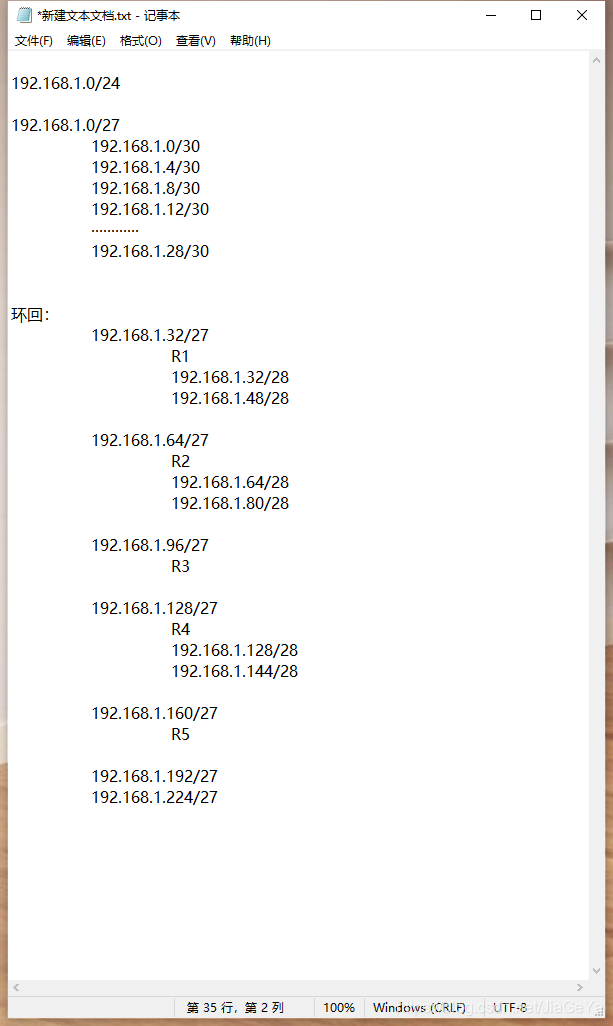

---------------进行子网划分，划分好需要用的网段，并且标注在拓扑图中
在这里插入图片描述

第二步：进行ip地址的配置,并且配置环回接口，其中要给R3启用DHCP协议，让两个PC获取IP地址

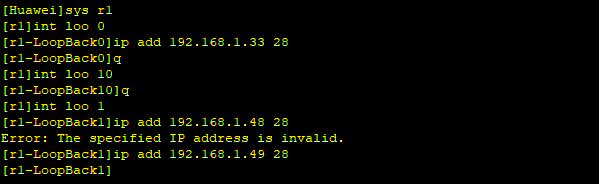

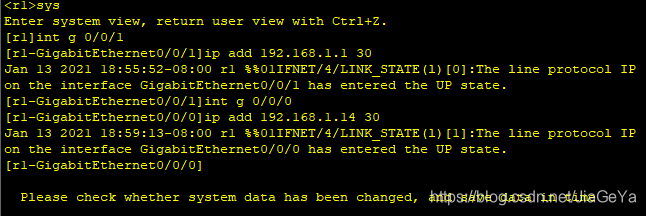

R1
在这里插入图片描述

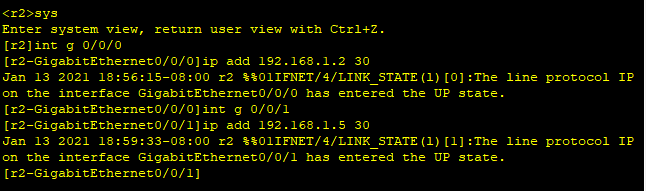

R2
在这里插入图片描述

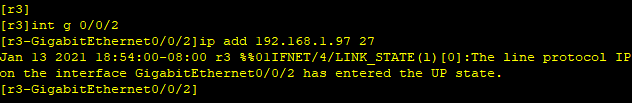

R3
在这里插入图片描述

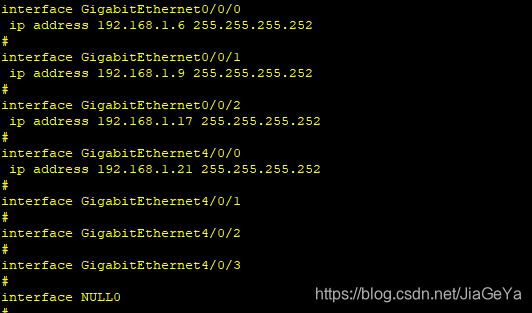

R4
在这里插入图片描述

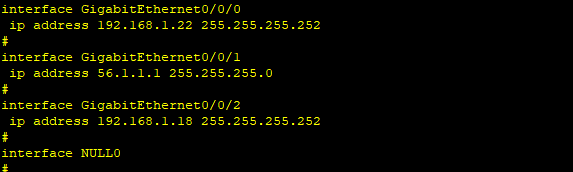

R5
在这里插入图片描述

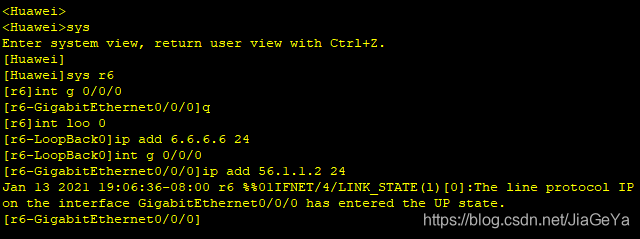

R6
在这里插入图片描述

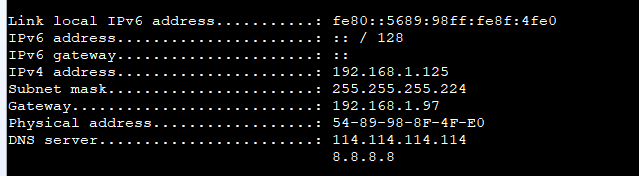

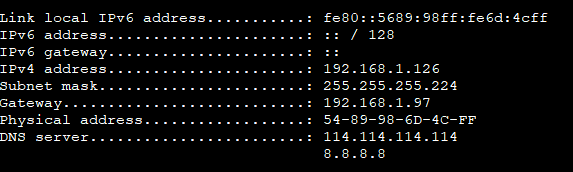

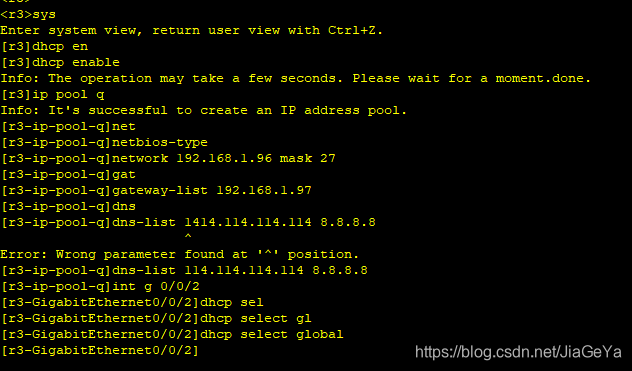

--------启用DHCP协议，让PC获取ip地址

在这里插入图片描述

第三步：对各个路由进行缺省配置，防止环路

	[r1]ip route-static 0.0.0.0 0 192.168.1.2
	[r1]ip route-static 0.0.0.0 0 192.168.1.13

	[r2]ip route-static 0.0.0.0 0 192.168.1.6

	[r3]ip route-static 0.0.0.0 0 192.168.1.9

	[r4]ip route-static 0.0.0.0 0.0.0.0 192.168.1.18

	[r5]ip route-static 0.0.0.0 0.0.0.0 56.1.1.2

第四步：对每个路由器进行静态配置

R1：

ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
ip route-static 0.0.0.0 0.0.0.0 192.168.1.13
ip route-static 192.168.1.4 255.255.255.252 192.168.1.2
ip route-static 192.168.1.8 255.255.255.252 192.168.1.13
ip route-static 192.168.1.32 255.255.255.224 NULL0
ip route-static 192.168.1.64 255.255.255.224 192.168.1.2
ip route-static 192.168.1.96 255.255.255.224 192.168.1.13

R2：

ip route-static 0.0.0.0 0.0.0.0 192.168.1.6
ip route-static 192.168.1.12 255.255.255.252 192.168.1.1
ip route-static 192.168.1.32 255.255.255.224 192.168.1.1
ip route-static 192.168.1.64 255.255.255.224 NULL0
ip route-static 192.168.1.96 255.255.255.224 192.168.1.1
ip route-static 192.168.1.96 255.255.255.224 192.168.1.6

R3：

ip route-static 0.0.0.0 0.0.0.0 192.168.1.9
ip route-static 192.168.1.0 255.255.255.252 192.168.1.14
ip route-static 192.168.1.32 255.255.255.224 192.168.1.14
ip route-static 192.168.1.64 255.255.255.224 192.168.1.14
ip route-static 192.168.1.64 255.255.255.224 192.168.1.9

R4：

ip route-static 0.0.0.0 0.0.0.0 192.168.1.18
ip route-static 0.0.0.0 0.0.0.0 192.168.1.22 preference 70
ip route-static 192.168.1.0 255.255.255.252 192.168.1.5
ip route-static 192.168.1.12 255.255.255.252 192.168.1.10
ip route-static 192.168.1.32 255.255.255.224 192.168.1.5
ip route-static 192.168.1.32 255.255.255.224 192.168.1.10
ip route-static 192.168.1.64 255.255.255.224 192.168.1.5
ip route-static 192.168.1.96 255.255.255.224 192.168.1.10

R5：

ip route-static 0.0.0.0 0.0.0.0 56.1.1.2
ip route-static 192.168.1.0 255.255.255.252 192.168.1.17
ip route-static 192.168.1.0 255.255.255.252 192.168.1.21 preference 70
ip route-static 192.168.1.32 255.255.255.224 192.168.1.17
ip route-static 192.168.1.32 255.255.255.224 192.168.1.21 preference 70
ip route-static 192.168.1.64 255.255.255.224 192.168.1.17
ip route-static 192.168.1.64 255.255.255.224 192.168.1.21 preference 70
ip route-static 192.168.1.96 255.255.255.224 192.168.1.17
ip route-static 192.168.1.96 255.255.255.224 192.168.1.21 preference 70
ip route-static 192.168.1.128 255.255.255.224 192.168.1.17
ip route-static 192.168.1.128 255.255.255.224 192.168.1.21 preference 70
ip route-static 192.168.1.4 255.255.255.252 192.168.1.17
ip route-static 192.168.1.4 255.255.255.252 192.168.1.21 preference 70
ip route-static 192.168.1.8 255.255.255.252 192.168.1.17
ip route-static 192.168.1.8 255.255.255.252 192.168.1.21 preference 70
ip route-static 192.168.1.12 255.255.255.252 192.168.1.17
ip route-static 192.168.1.12 255.255.255.252 192.168.1.21 preference 70


R5中
出现优先级是包正常走1000M网线，当网线断的时候启用备份100M网线，只要优先级大于60即可
相当于备份上面的路由表

最后给R1、R2、R4配置空环回，防止环路

在这里插入图片描述

-----进行NAT协议，可以让R1-R5可以环回R6

[r5]acl 2000
[r5-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r5-acl-basic-2000]int g 0/0/1
[r5-GigabitEthernet0/0/1]nat outbound 2000

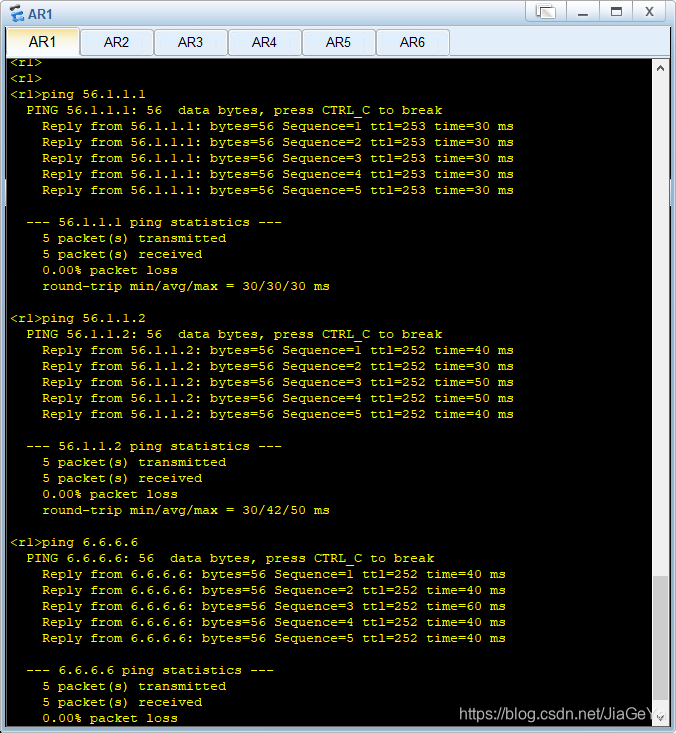

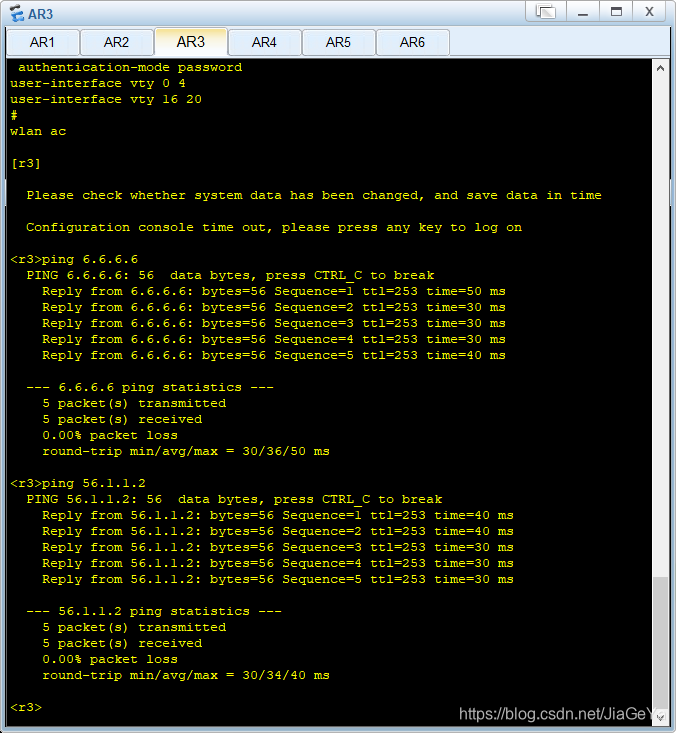

进行检测：

在这里插入图片描述

最终全网可达，完成要求
