DHCP静态路由

路由器的作用：

1、用于不同网络之间的互联
2、为其所承载的流量进行路径的选择–路由

路由的工作原理：

路由器收到数据包之后，会查看其目标IP地址，会查询本地的路由表，
若表中记录有去往目标的路径，则无条件转发；若没有去往目标的路径，则直接丢弃数据包。

路由器负责数据的高速转发，故路由器之间建议不能接用户。
默认路由器仅具有直连路由，所有非直连的网络范围称为未知路径，获取未知路径的方式：
1、静态路由–管理员手工配置（仙人指路）
静态路由：书写目标时直接写成目标的网络范围
[r1]ip route-static -192.168.3.0 24 - 192.168.2.2
前缀 - 目标网络范围 - 下一跳
2、动态路由–路由器之间运行某种协议（算法），自行协商出路径
（[r1]display ip routing-table //查看路由表）

下一跳：去往目标网络，下一个接收这个数据包的入接口的IP地址
网关：在一个网络范围内的一个能够带你走出这个网络范围的接口IP地址

静态路由的扩展配置：

0、环回接口–设备上用于测试TCP/IP协议栈能否正常工作的接口，默认不存在，需要手工配置
[r1]interface LoopBack 1 //创建环回接口
[r2-LoopBack1]ip address 10.1.1.1 24

1、手工汇总–去往多个可以汇总的网段，且具有相同的下一跳时，可以直接写成汇总路由。
[r2]ip route-static 10.1.0.0 22 172.16.32.1
汇总目标网段

2、路由黑洞–在汇总之后，汇总网段会包含网络中不存在的网络，导致流量有去无回

3、缺省路由–一个不指定具体目标网络范围的路由条目，目标使用0.0.0.0/0代替，一般
路由器在查询路由表时，先查直连路由，再查静态路由、动态路由，若依然没有去往
目标的路径，才选择此缺省路由条目

4、空接口路由–在黑洞路由器上配置关于汇总网段的空接口路由，防止路由黑洞&缺省路由所带来的环路
[r1]ip route-static 10.1.0.0 22 NULL 0
空接口

5、浮动静态路由
display ip routing-table protocol static

Pre:优先级，范围0-255，默认静态路由的优先级为60，表示一条路径的可信度，数字越小，可信度越高

Cost：开销（度量值），衡量一条路径的优劣程度，数字越小越优秀

*去往一个目标网段，若有多条路径可选的话，会先查看这些路径的优先级，
小优；若优先级一样，再查看Cost，
小优；若依然一样，则此多条路径全部加载到路由表中，实现负载均衡。
[r3]ip route-static 172.16.64.0 19 192.168.1.1 preference 100
优先级

DHCP

动态主机配置协议–统一分发和管理IP地址
基于UDP协议，端口号67&68
基于Client/Server架构

成为DHCP服务器的条件：
1、自身拥有合法的IP地址
2、自身拥有接口或者网卡连接到所要下发地址的网络范围

DHCP数据包以及过程：
DHCP Discover（广播）
DHCP Offer（广播）—//携带准备下发的IP地址
DHCP Request（广播）
DHCP Ack（广播）

工作过程：

需要自动获取IP地址的客户端开启自动获取IP地址之后，本地广播发出DHCP Discover数据包，
源端口为68，目标端口为67
客户端使用DHCP Request数据包请求IP地址，服务器回复ACK给客户端，客户端拿到IP地址。

租期：默认租期为1440min/24h/一天。
续租：当租期到达1/2时，客户端若依然在线，客户端主动发出Request数据包来续租；
若续租失败，继续在7/8的租期再次发送Request数据包续租；
若依然失败，那租期到达时地址被收回，客户端若想继续使用，需要重新获取地址。

路由器作为DHCP服务器：

路由器之间的线叫干线

1）以全局的池塘下发地址
[r1]dhcp enable //开启服务
[r1]ip pool css //创建DHCP池塘，一个池塘只能服务一个网络范围
[r1-ip-pool-css]network 172.16.1.0 mask 255.255.255.0 //定义池塘范围
[r1-ip-pool-css]gateway-list 172.16.1.1 //配置网关

2）以接口的IP地址的范围下发地址
[r1]interface GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]dhcp select interface

ARP：地址解析协议，已知对方IP，请求对方MAC
免费ARP:使用ARP的技术原理请求自己的IP地址的MAC地址

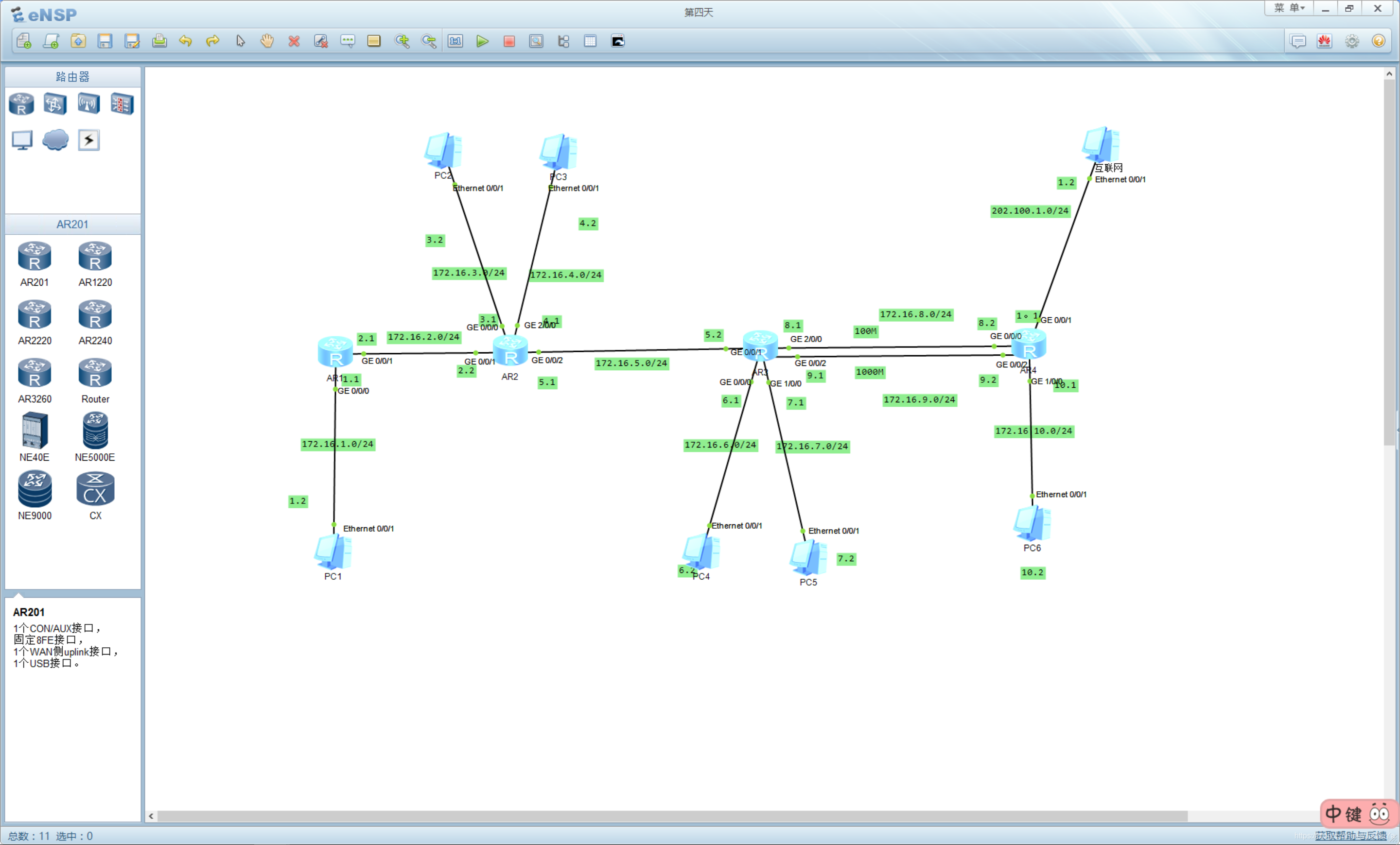

一、网络拓扑图的规划------进行子网划分

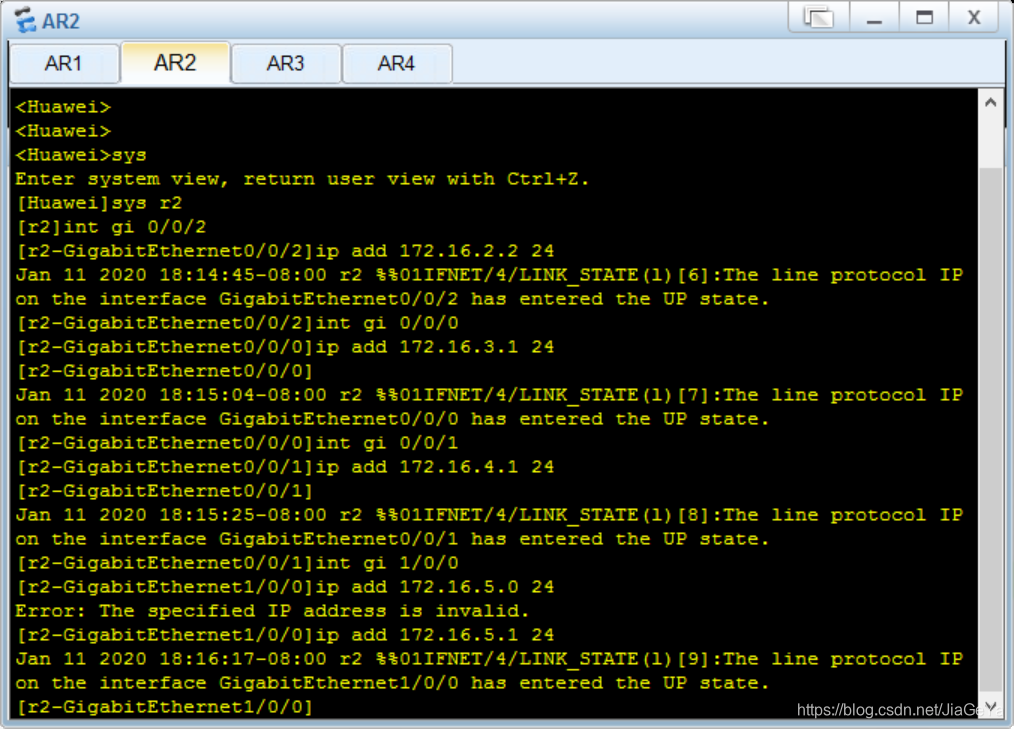

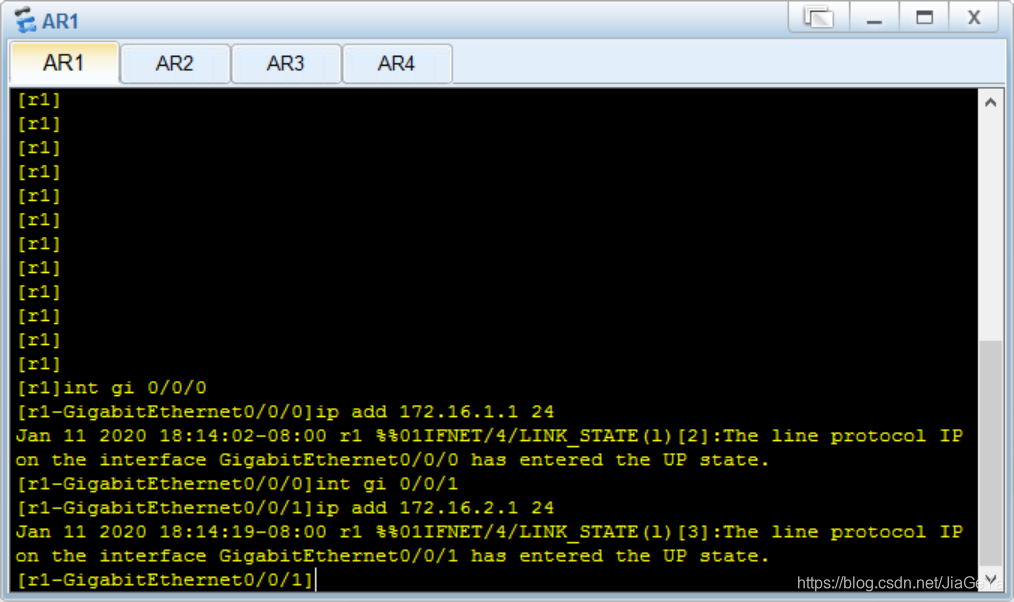

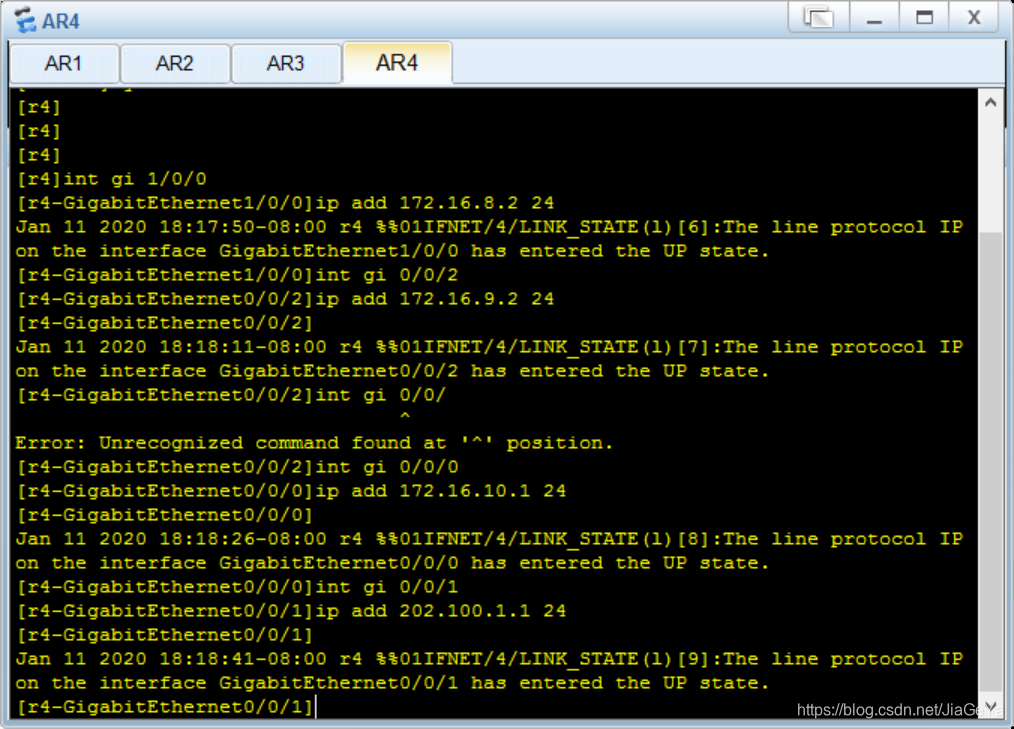

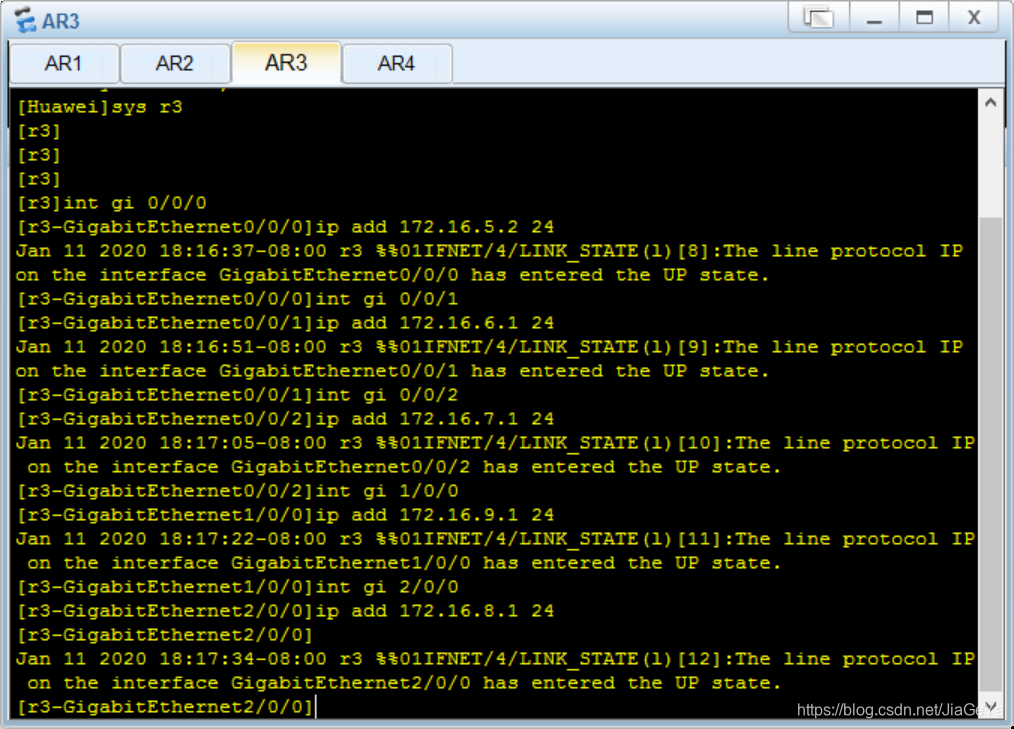

二、对路由器的每个接口配上ip地址

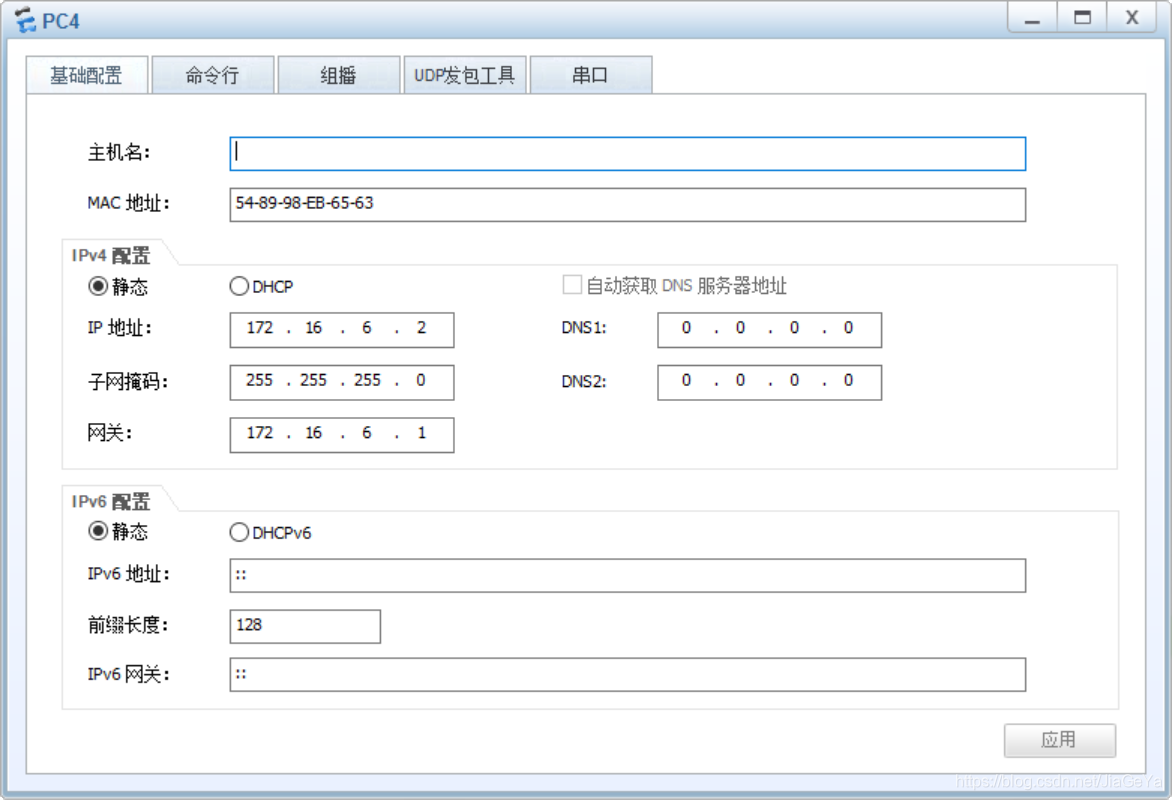

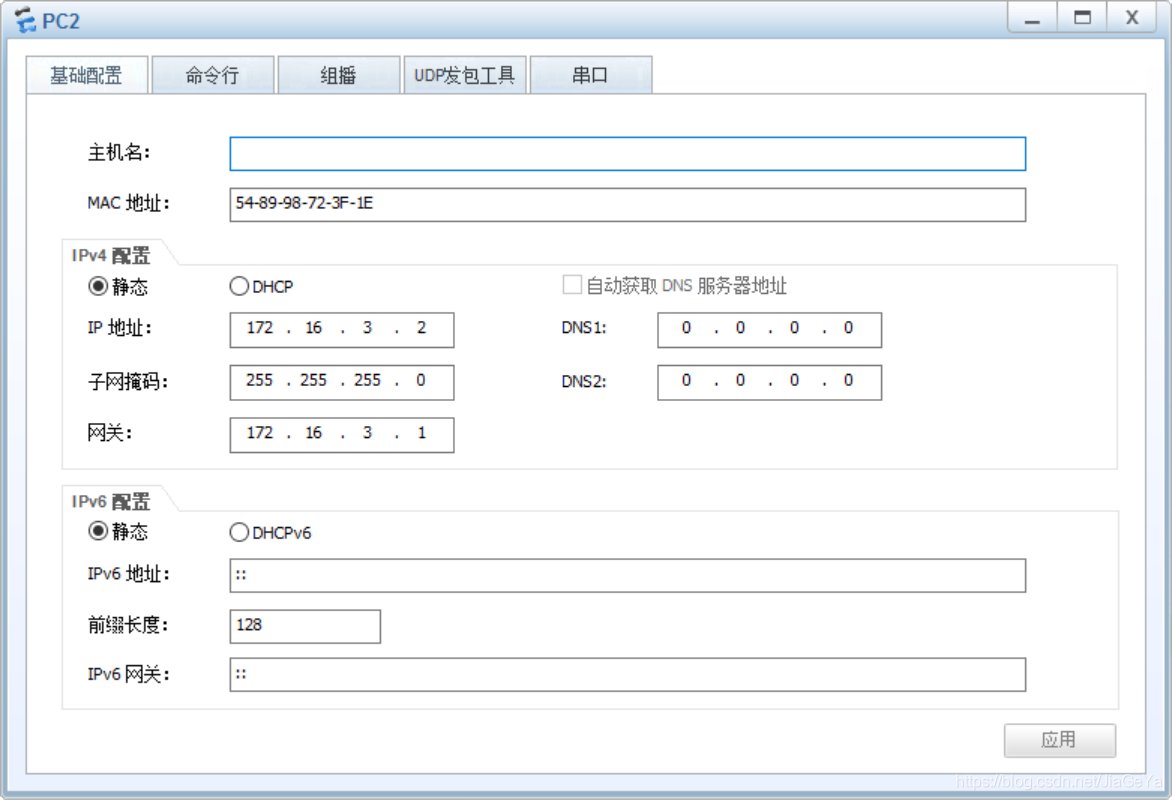

三、对每个电脑进行ip地址的规划

每台电脑依次如此

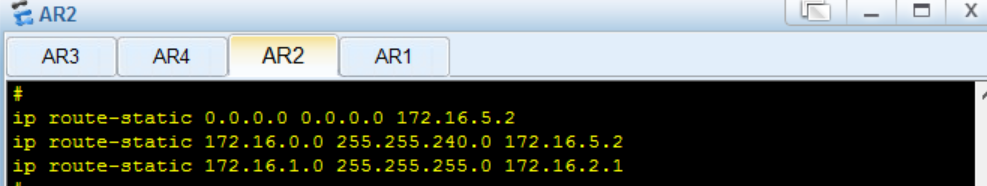

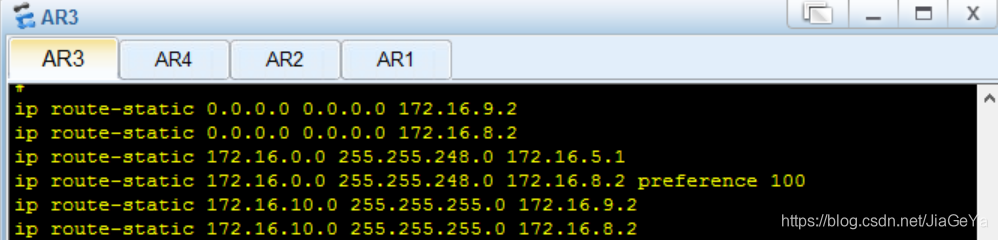

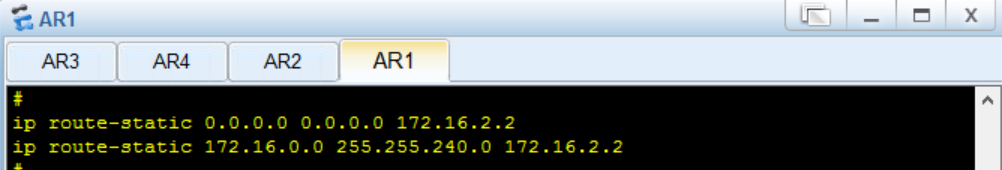

四、使用下一跳使之全网可达

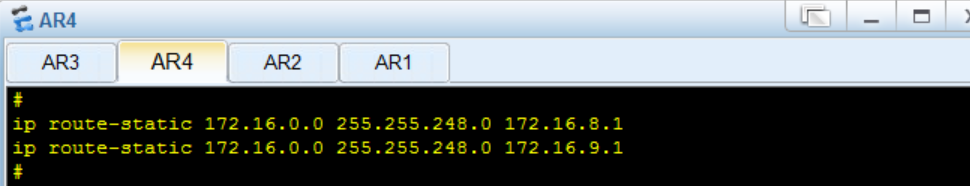

这里R3到R4有两条路，所以可以设置优先级，数字越大优先级越小，设置100 M这条路为优先级

注意：每个路由的位置不同，所处的区域不同，所规划的网络范围不同，要注意不同路由器周围网络范围的掩码

要注意，有来有回，才算通

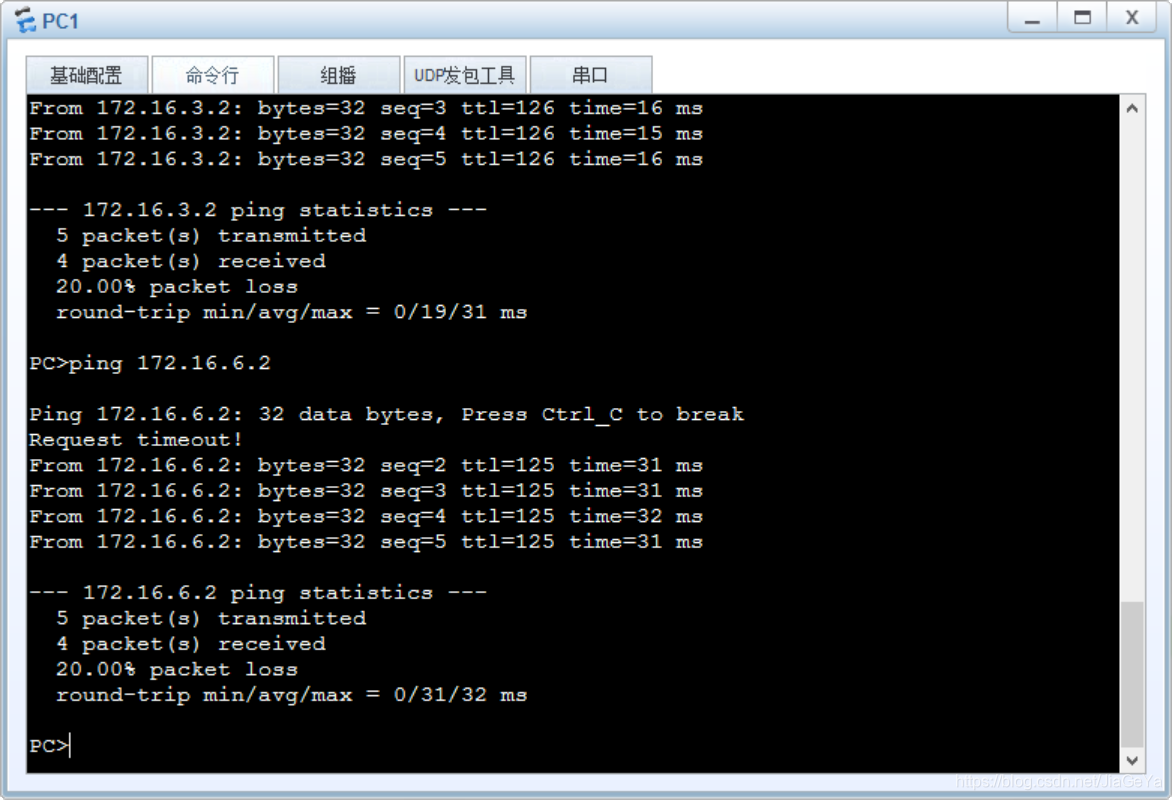

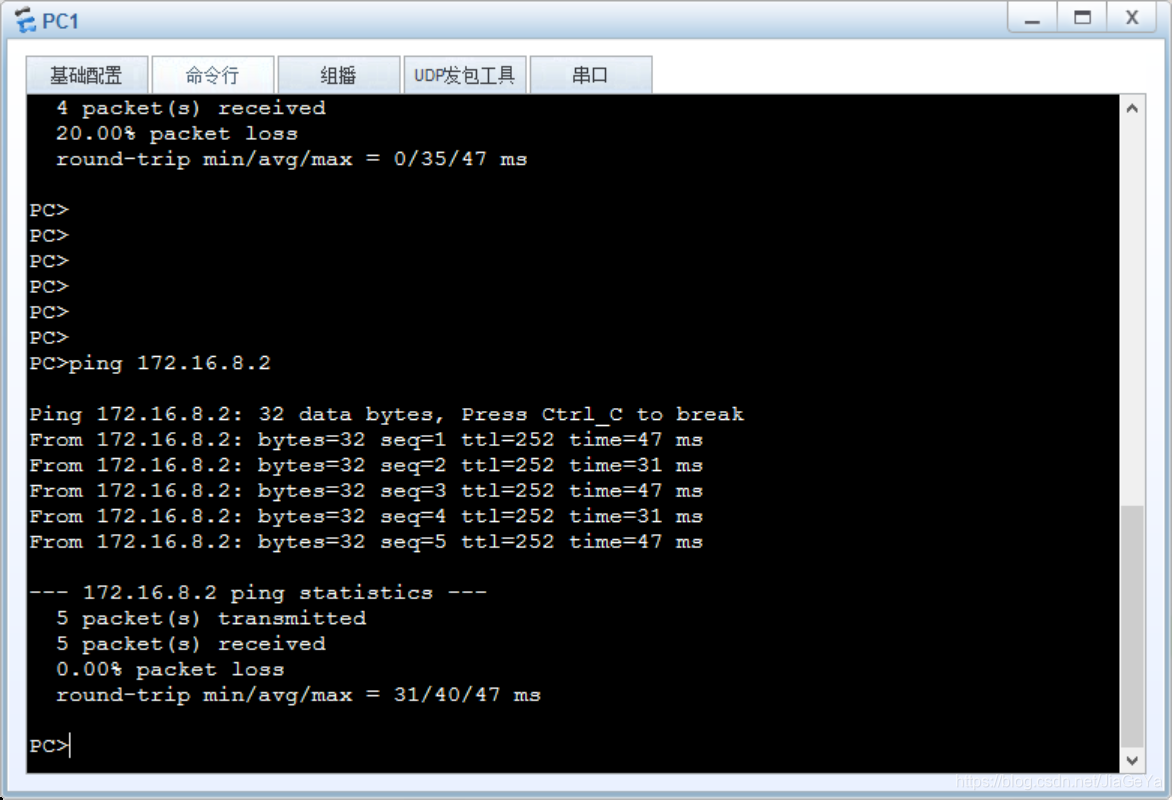

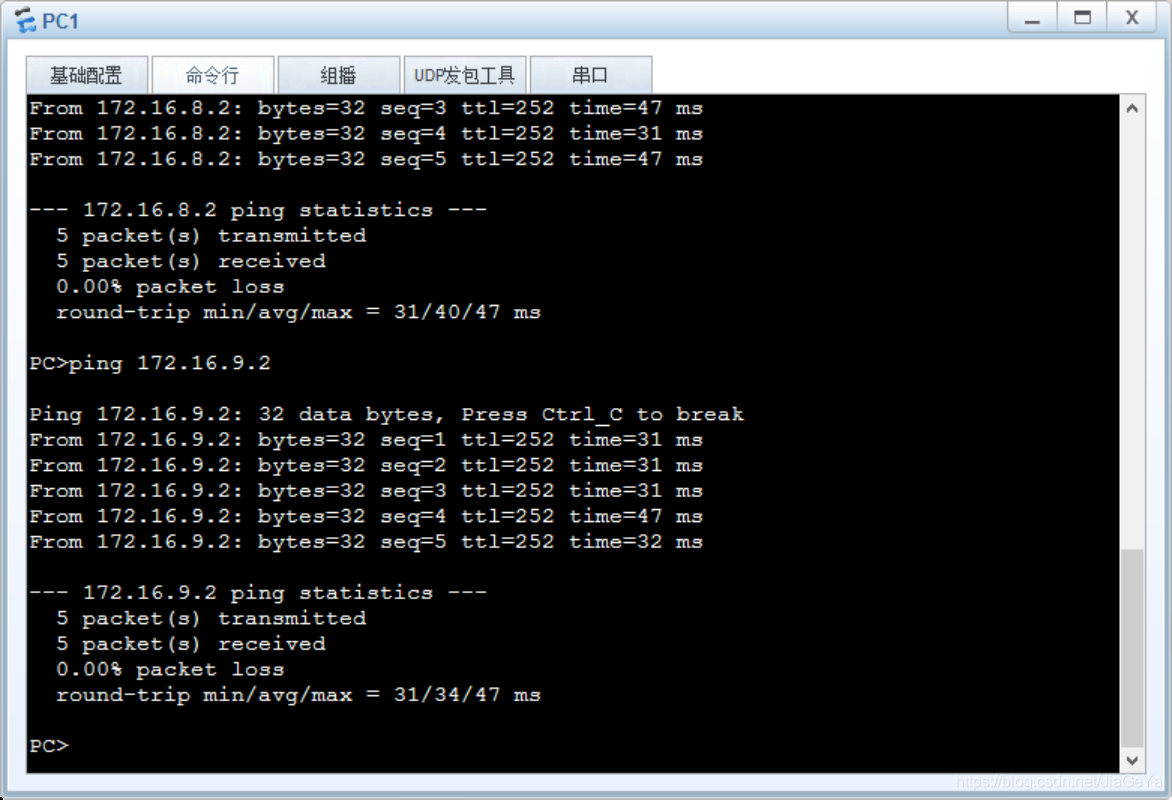

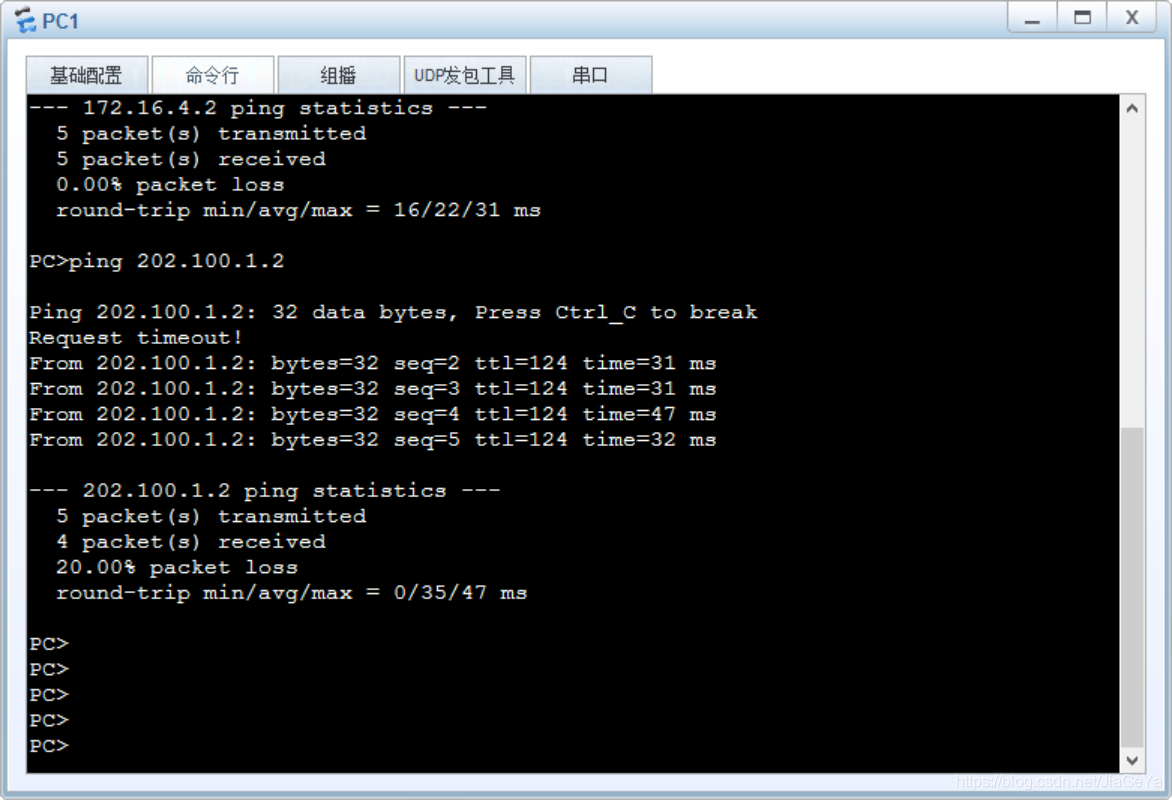

HCP五、ping，是否全网可达
