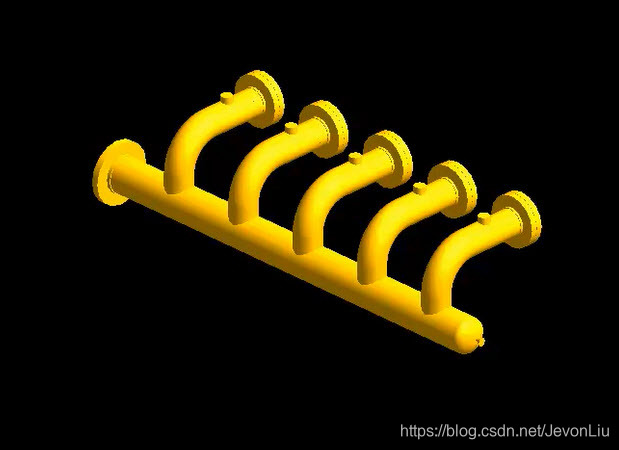

PDMS管道建模过程中,我们经常拷贝相同的管道,可以快速建模,在拷贝完成后,还需要手动指定Branch的头尾连接关系是一个非常繁琐的工作.在这里我开发了一个PDMS插件,可以自动给管子添加连接关系,提高我们管道建模的效率.

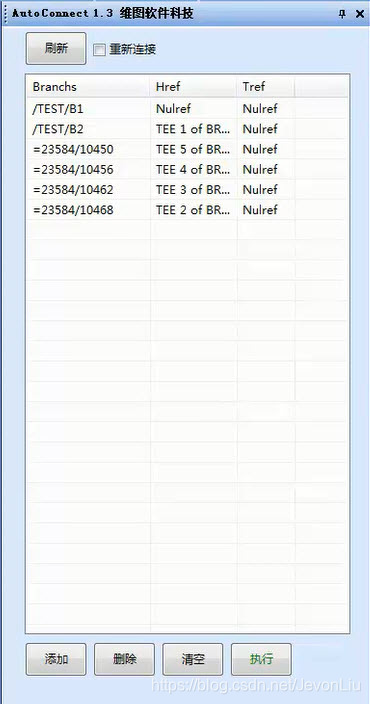

插件的界面非常简单,将管子拖拽到下面的列表,点击执行按钮就可以自动给管子添加链接关系了.同时这个工具还可以快速查看和检查管子的联系信息.

大家可以在下面的公众号中回复"插件"下载使用
