在电力电子领域提供高精度功率分析的电流测量方法

当前的测量方法

功率分析仪通常采用直接连接法（图1[a]）或电流传感器法（图1[b]）测量电流。下面详细描述了每种方法的特征。

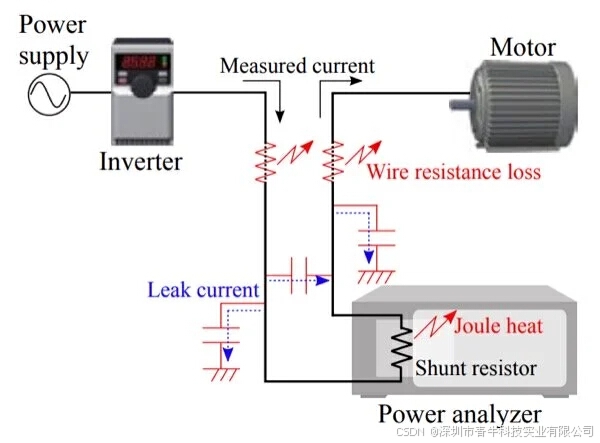

直接连接方式

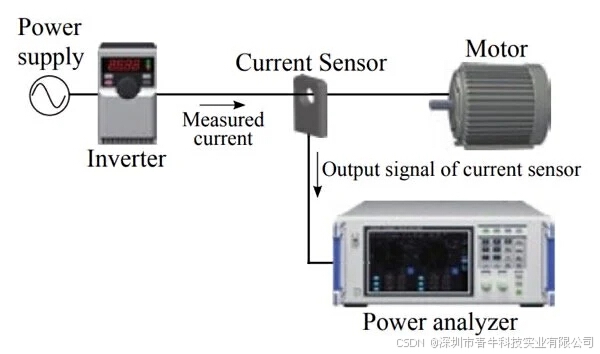

电流传感器法

图1：直接连接法（上）和电流传感器法（下）

直接连接方式

在直接连接方法中，通过将电线从被测对象连接到功率分析仪并将其连接到仪器的电流输入端子来测量电流。 测量原理本身非常简单，优点是可以使用功率分析仪独立测量电流，使其成为多年来事实上的方法。 然而，由于电流线必须走很长的距离，并且功率分析仪的电流输入部分必须插入被测对象的电路中，因此存在以下缺点：

条件与实际操作的特征不同

由于长导线的导线电阻，损耗增加。

各根导线之间以及导线与地之间会发生电容耦合，导致高频漏电流增大。

例如，关于上述ii)中描述的效果，使用6号AWG电线的5米长线路将具有大约6.5m 2的电线电阻。如果被测电流为30A，则该接线电阻造成的损耗将为5.85W。虽然无法仅根据该值来判断损耗的大小，但对于某些人来说，它太大了，无法忽略。测量的功率值。

另外，当采用直接连接法时，通常通过分流电阻来测量电流。这种分流电阻方法具有以下缺点：
