本文介绍了软件开发中的核心概念——数据字典，以及围绕其展开的三种关键图表：数据流图用于功能建模，展示数据在系统中的变换；实体-关系图（E-R图）用于数据建模，描绘数据对象间的关系；状态转换图则用于行为建模，揭示系统对外部事件的响应。这些工具对于理解和设计软件系统至关重要。

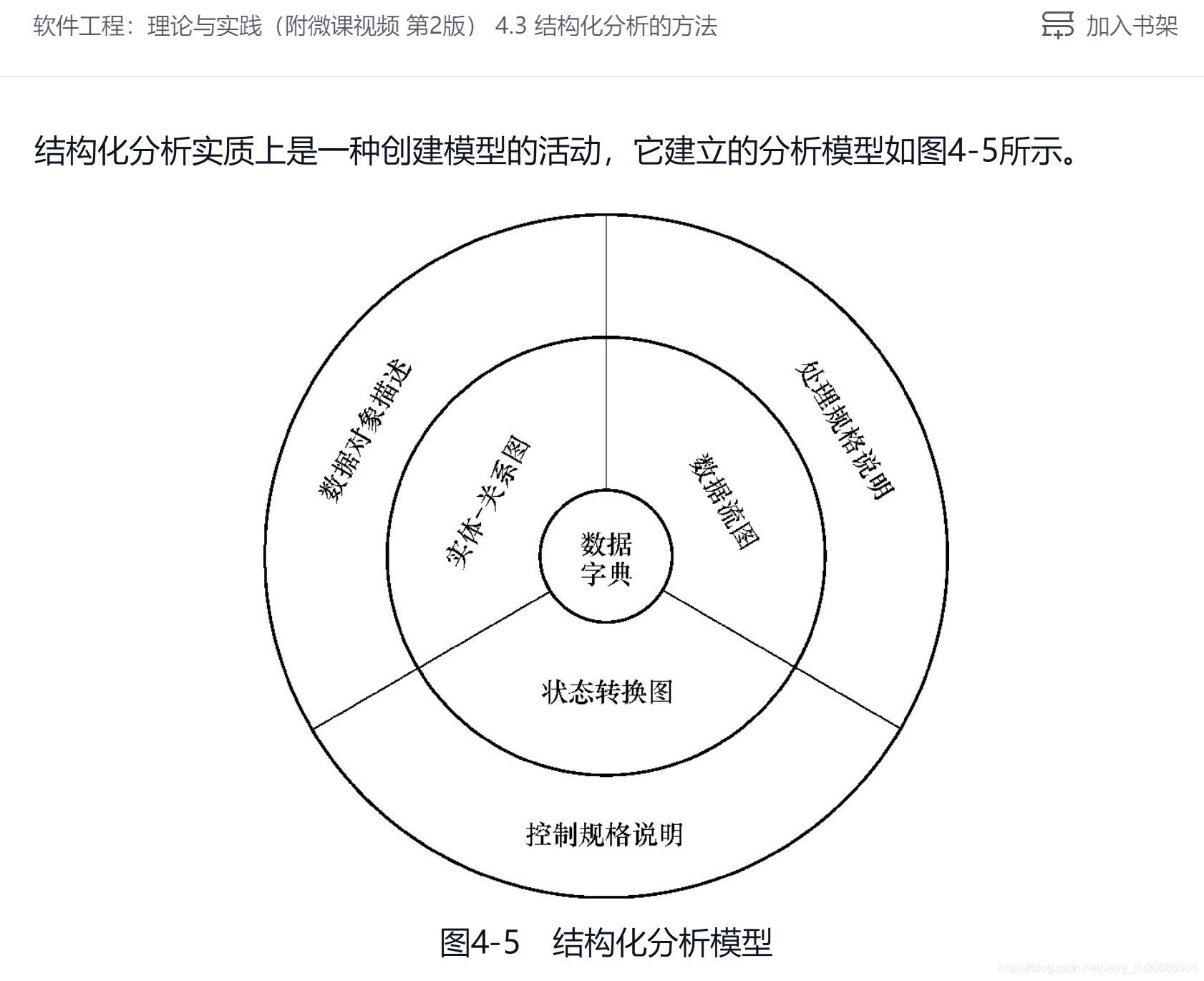

此模型的核心是“数据字典”，它描述软件使用或产生的所有数据对象。围绕这个核心有3种图：“数据流图”指出当数据在软件系统中移动时怎样变换，以及描绘变换数据流的功能和子功能，用于功能建模；“实体-关系图”（E-R图）描绘数据对象之间的关系，用于数据建模；“状态转换图”指明作为外部事件结果的系统行为，用于行为建模。
另参考：

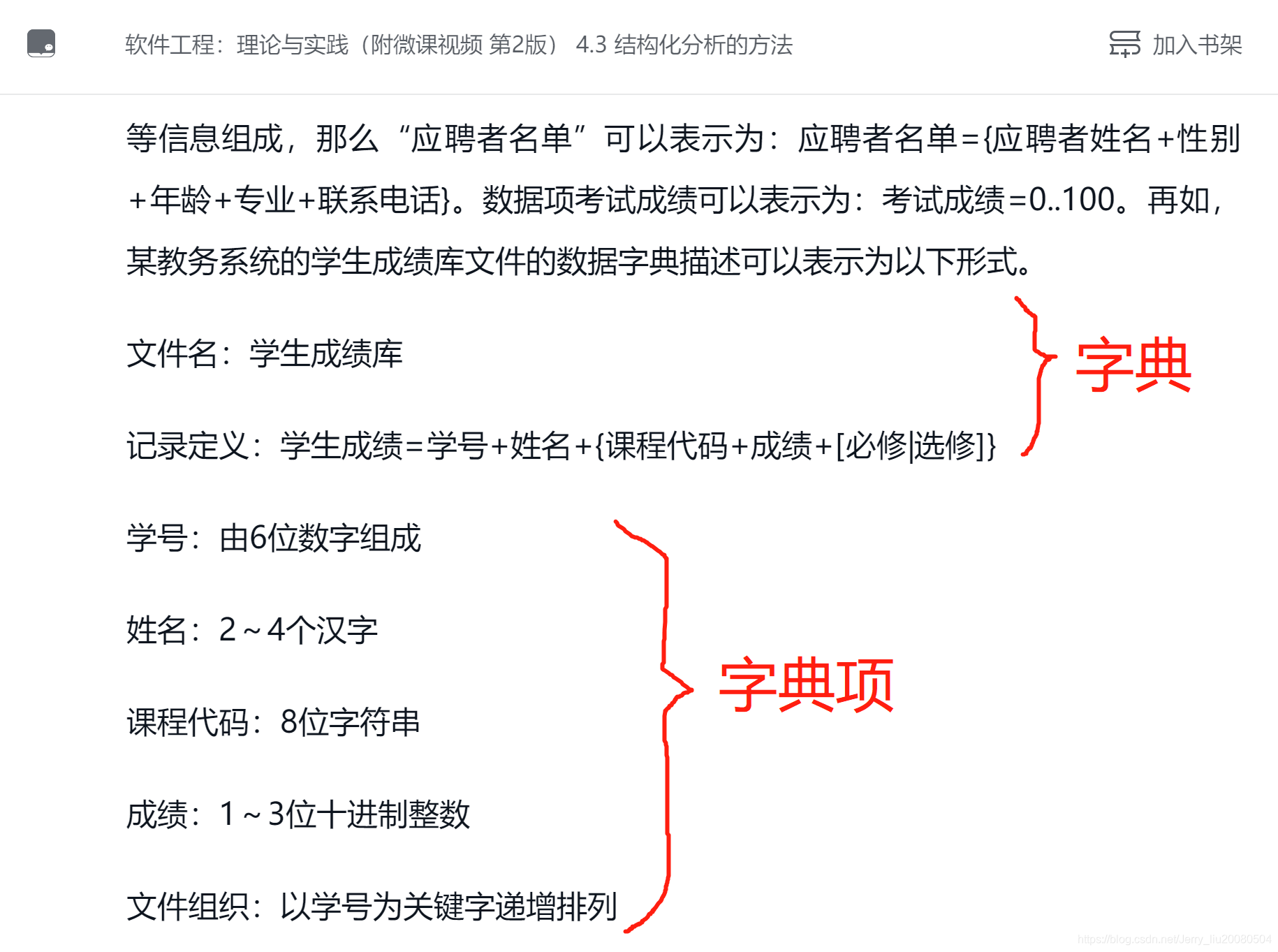

(23条消息) 数据字典的一个简单案例_coffeehot的专栏-优快云博客
https://blog.youkuaiyun.com/coffeehot/article/details/84704182
如有侵权，请联系我，我删除！
