微服务SpringCloud Alibaba架构

SpringCloud Alibaba微服务解决方案

概述

Spring Cloud Alibaba 是Spring Cloud的一个子项目，致力于提供微服务开发的一站式解决方案。此项目包含开发分布式应用微服务的必需组件，方便开发者通过 Spring Cloud 编程模型轻松使用这些组件来开发分布式应用服务。依托 Spring Cloud Alibaba，您只需要添加一些注解和少量配置，就可以将 Spring Cloud 应用接入阿里微服务解决方案，通过阿里中间件来迅速搭建分布式应用系统。

核心组件分析

Spring Cloud Alibaba 默认提供了如下核心功能（先了解）：

• 服务限流降级：
  默认支持 WebServlet、OpenFeign、RestTemplate、Spring Cloud Gateway, RocketMQ 限流降级功能的接入，可以在运行时通过控制台实时修改限流降级规则，还支持查看限流降级 Metrics 监控。
• 服务注册与发现：
  基于Spring Cloud 服务注册与发现标准，借助Nacos进行实现，默认还集成了 Ribbon 的支持。
• 分布式配置管理：
  基于Nacos支持分布式系统中的外部化配置，配置更改时自动刷新。
• 消息驱动能力：
  基于Spring Cloud Stream 为微服务应用构建消息驱动能力。
• 分布式事务：
  使用 @GlobalTransactional 注解， 高效并且对业务零侵入地解决分布式事务问题。。
• 分布式任务调度：
  提供秒级、精准、高可靠、高可用的定时（基于 Cron 表达式）任务调度服务。同时提供分布式的任务执行模型，如网格任务。网格任务支持海量子任务均匀分配到所有 Worker上执行。

解决方案架构设计

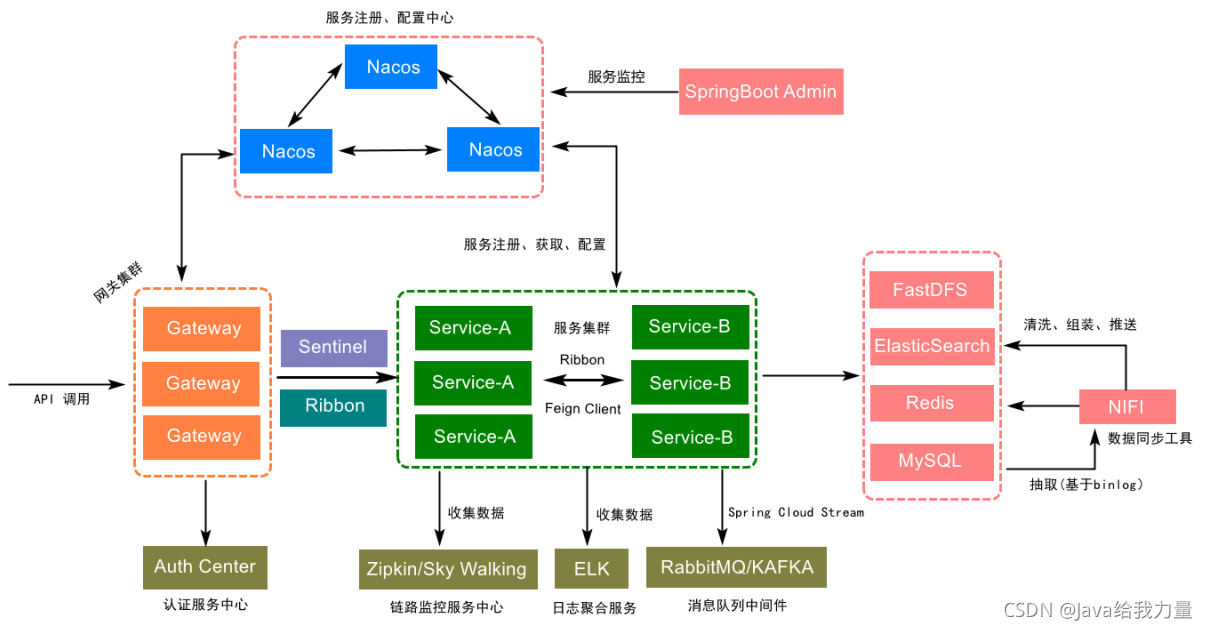

基于Spring Cloud Alibaba实现的微服务，解决方案设计架构如图所示：

构建SpringCloud 聚合项目并进行环境初始化

工程结构

微服务项目一般都会采用聚合工程结构，可通过聚合工程结构实现共享资源的复用，简化项目的管理方式。本小节以一个聚合工程结构为案例，讲解微服务架构方案中的maven聚合工程的基本结构，例如：

GitCGB2108IVProjects (工作区/空项目)
├── 01-sca   //(微服务父工程)
     ├── sca-provider            //服务提供方法
     ├── sca-consumer         //服务消费方法
     ├── sca-gateway            //网关服务

创建空项目

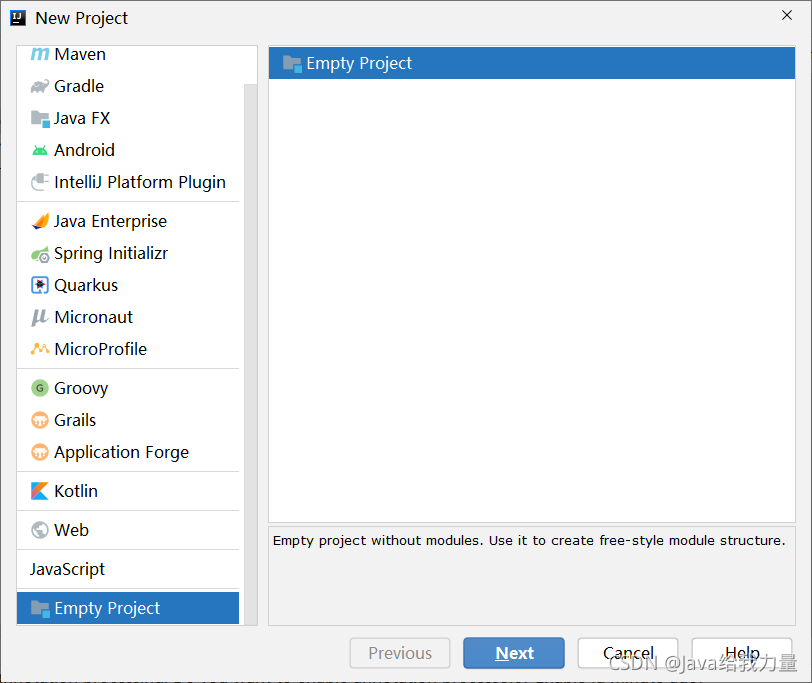

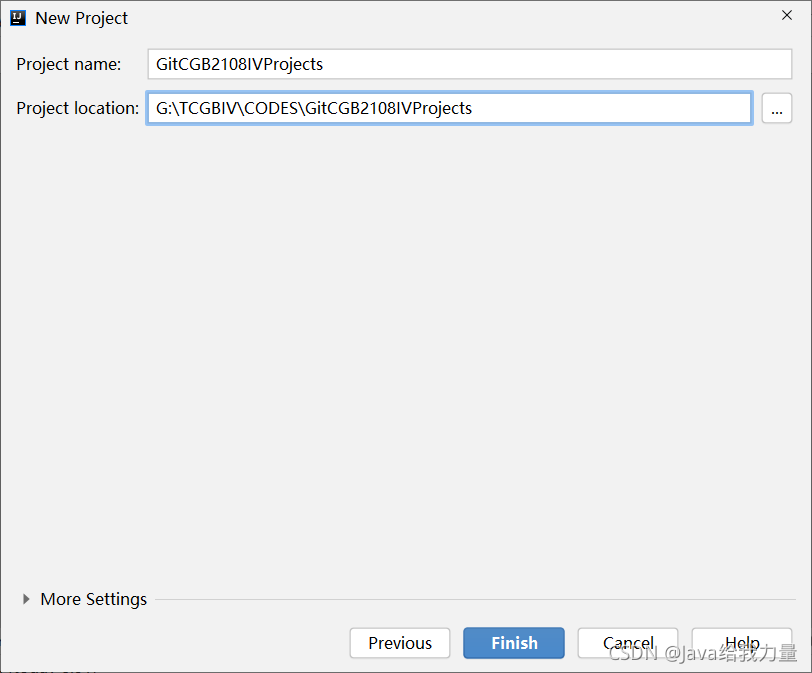

打开Idea,创建一个空项目(Empty Project),项目名为GitCGB2108IVProjects,例如:

其中，这个空项目就类似磁盘中的一个空的文件夹，可以将此文件夹作为一个代码工作区。

项目初始化配置

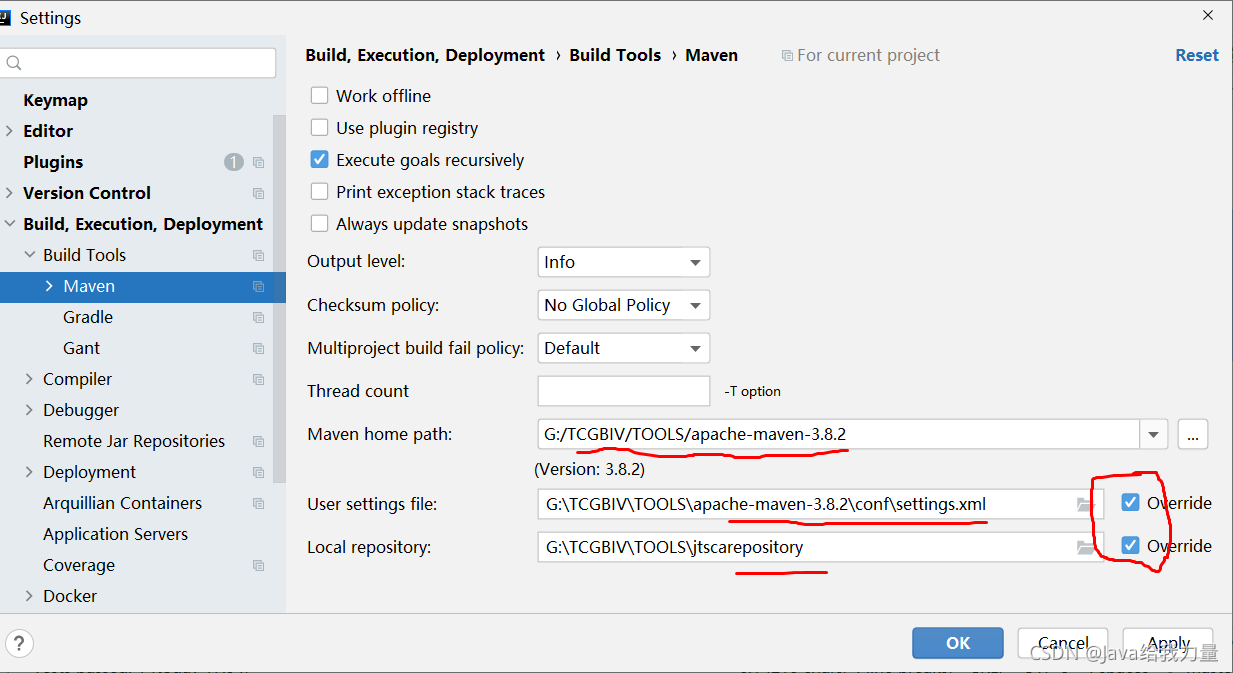

第一步:配置maven环境(只要是新的工作区,都要重新配置),注意本地库选择新的位置不要与其它项目共用本地库，因为多个项目所需要依赖的版本不同时，可能会有一些依赖版本的冲突。.

说明，这里的本地库名字最要不要选择中文，单词之间也不要有空格。

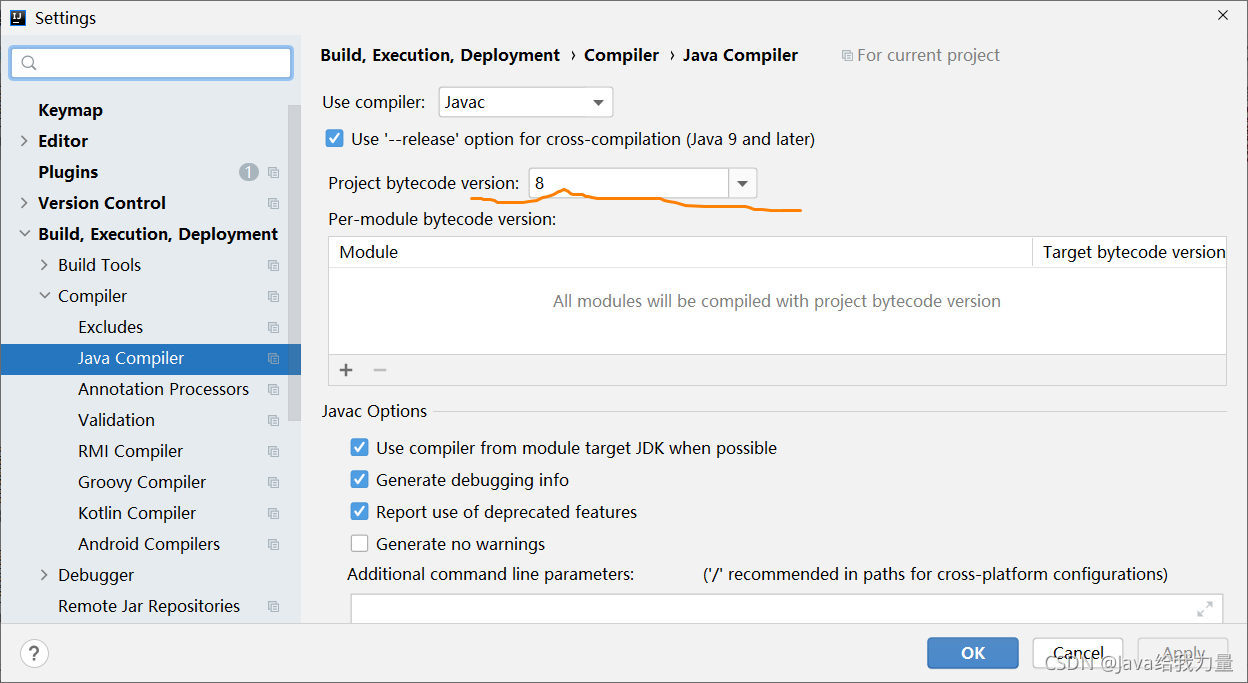

第二步:配置JDK编译环境

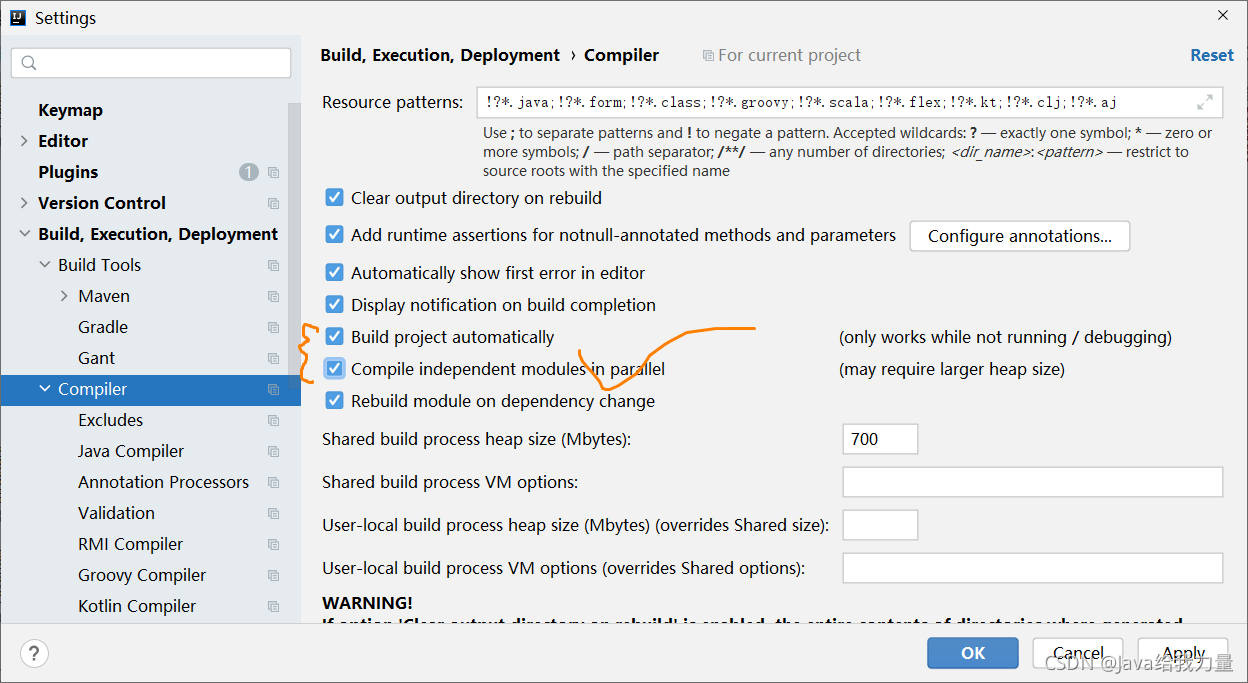

聚合工程在编译时，需要对相关依赖的工程进行一起编译，所以需要做一些配置，例如：

指定一下当前工作区的jdk编译版本，例如：

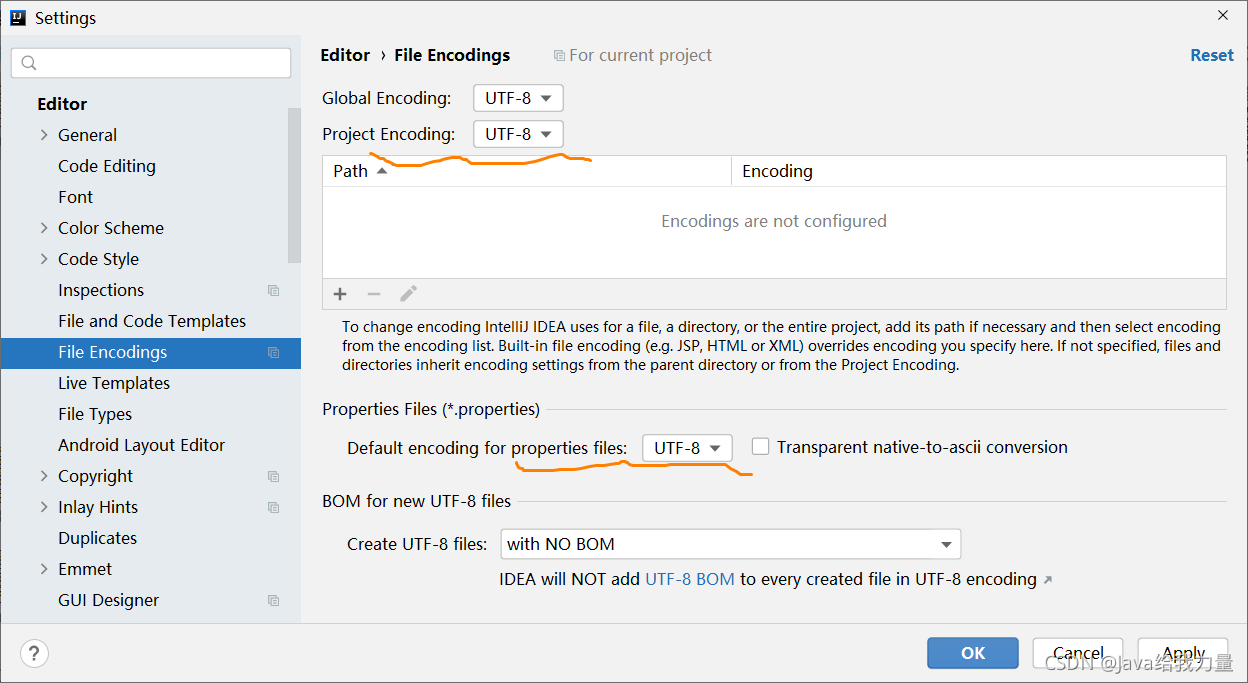

第三步:配置工作区中项目编码方式

创建聚合父工程

我们后续在创建微服务工程进行学习时,相关服务依赖版本的管理，公共依赖，项目编译，打包设计等都可以放在此工程下，进行统一的配置，然后实现共享。

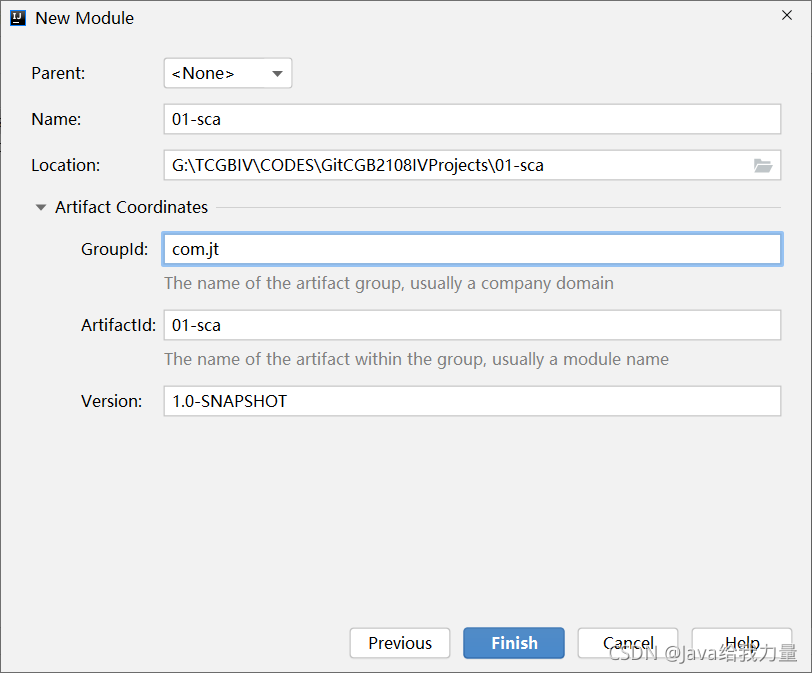

第一步:创建父工程模块,例如:

第二步:删除工程中的src目录(父工程不需要这个目录),例如：

第三步：修改项目pom.xml文件内容，例如：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <!--当前工程的坐标-->
    <groupId>com.jt</groupId>
    <artifactId>01-sca</artifactId>

    <version>1.0-SNAPSHOT</version>

    <!--有的同学在创建maven工程时,可能会有如下有两句话,这两句话用于指定
    当前项目的jdk编译版本以及运行版本,也可以不指定，后续我们自己通过maven插件方式进行配置-->
    <!--
    <properties>
         <maven.compiler.source>8</maven.compiler.source>
         <maven.compiler.target>8</maven.compiler.target>
    </properties>
    -->
    <!--maven父工程的pom文件中一般要定义子模块,
    子工程中所需依赖版本的管理,公共依赖并且父工程的
    打包方式一般为pom方式-->

    <!--第一步: 定义子工程中核心依赖的版本管理(注意,只是版本管理)-->
    <dependencyManagement>
        <dependencies>
            <!--spring boot 核心依赖版本定义(spring官方定义)-->
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>2.3.2.RELEASE</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>

            <!--Spring Cloud 微服务规范(由spring官方定义)-->
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>Hoxton.SR9</version>
                <type>pom</type><!--假如scope是import,type必须为pom-->
                <scope>import</scope><!--引入三方依赖的版本设计-->
            </dependency>

            <!--Spring Cloud alibaba 依赖版本管理 (参考官方说明)-->
            <dependency>
                <groupId>com.alibaba.cloud</groupId>
                <artifactId>spring-cloud-alibaba-dependencies</artifactId>
                <version>2.2.6.RELEASE</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>
    <!--第二步: 添加子工程的所需要的公共依赖-->
    <dependencies>
        <!--lombok 依赖,子工程中假如需要lombok,不需要再引入-->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <scope>provided</scope><!--provided 表示此依赖仅在编译阶段有效-->
        </dependency>
        <!--单元测试依赖,子工程中需要单元测试时,不需要再次引入此依赖了-->
         <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope><!--test表示只能在test目录下使用此依赖-->
            <exclusions>
                <exclusion><!--排除一些不需要的依赖-->
                    <groupId>org.junit.jupiter</groupId>
                    <artifactId>junit-jupiter-engine</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
        <!--其它依赖...-->
    </dependencies>
    <!--第三步: 定义当前工程模块及子工程的的统一编译和运行版本-->
    <build><!--项目构建配置,我们基于maven完成项目的编译,测试,打包等操作,
    都是基于pom.xml完成这一列的操作,但是编译和打包的配置都是要写到build元素
    内的,而具体的编译和打包配置,又需要plugin去实现,plugin元素不是必须的,maven
    有默认的plugin配置,常用插件可去本地库进行查看-->
        <plugins>
            <!--通过maven-compiler-plugin插件设置项目
            的统一的jdk编译和运行版本-->
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                 <!--假如本地库没有这个版本,这里会出现红色字体错误-->
                <version>3.8.1</version>
                <configuration>
                    <source>8
