Flowable

以下是关于 Flowable工作流引擎使用与配置 的详细指南，涵盖核心概念、环境搭建、流程设计及配置要点：

一、Flowable 核心概念

1. 流程引擎
   负责解析 BPMN 2.0 流程定义，管理流程实例、任务、历史数据等。
2. BPMN 2.0
   标准流程建模语言，支持 UserTask（用户任务）、ServiceTask（服务任务）、ExclusiveGateway（排他网关）等元素。
3. 流程实例
   每次启动流程时创建的运行时实例。
4. 任务（Task）
   流程中需要人工或自动处理的操作节点。

二、环境配置（Spring Boot 集成）

1. 添加 Maven 依赖

<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-spring-boot-starter</artifactId>
    <version>6.7.2</version>
</dependency>
<dependency>
    <groupId>com.h2database</groupId>
    <artifactId>h2</artifactId> <!-- 示例使用 H2 内存数据库 -->
</dependency>

2. 配置文件 application.yml

flowable:
  database-schema-update: true # 自动更新数据库表结构
  async-executor-activate: true # 启用异步任务执行器
  history-level: audit # 历史记录级别（audit 记录基础审计信息）

三、流程设计与部署

1. 创建 BPMN 2.0 流程定义（XML）

<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL">
  <process id="leave_approval" name="请假审批流程">
    <startEvent id="start" />
    <userTask id="apply_leave" name="提交请假申请" />
    <sequenceFlow sourceRef="start" targetRef="apply_leave" />

    <userTask id="manager_approve" name="经理审批" />
    <sequenceFlow sourceRef="apply_leave" targetRef="manager_approve" />

    <exclusiveGateway id="decision" />
    <sequenceFlow sourceRef="manager_approve" targetRef="decision" />

    <sequenceFlow id="approved" sourceRef="decision" targetRef="end">
      <conditionExpression xsi:type="tFormalExpression">${approved}</conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="rejected" sourceRef="decision" targetRef="apply_leave" />

    <endEvent id="end" />
  </process>
</definitions>

2. 部署流程到引擎

@Autowired
private RepositoryService repositoryService;

public void deployProcess() {
    repositoryService.createDeployment()
        .addClasspathResource("processes/leave_approval.bpmn20.xml")
        .deploy();
}

四、流程运行与任务处理

1. 启动流程实例

@Autowired
private RuntimeService runtimeService;

public void startProcess() {
    Map<String, Object> variables = new HashMap<>();
    variables.put("applicant", "张三");
    runtimeService.startProcessInstanceByKey("leave_approval", variables);
}

2. 查询并完成任务

@Autowired
private TaskService taskService;

public void completeTask(String taskId) {
    Map<String, Object> variables = new HashMap<>();
    variables.put("approved", true); // 审批通过
    taskService.complete(taskId, variables);
}

五、关键配置项说明

1. 数据库配置
   支持 MySQL、PostgreSQL 等，需配置数据源：

   spring:
     datasource:
       url: jdbc:mysql://localhost:3306/flowable
       username: root
       password: 123456


2. 历史日志级别

   • none：不记录历史
   • activity：记录节点事件
   • audit（推荐）：记录任务、变量变更
   • full：完整审计日志（性能开销大）

3. 异步执行器
   用于处理定时任务、异步任务，需在配置中激活：

   flowable:
     async-executor-activate: true


六、高级功能

1. 服务任务（自动逻辑）
   实现 JavaDelegate 接口处理业务逻辑：

   public class SendEmailTask implements JavaDelegate {
       @Override
       public void execute(DelegateExecution execution) {
           System.out.println("发送审批通知邮件...");
       }
   }


2. 监听器
   捕获流程事件（如任务创建、流程结束）：

   public class TaskListenerImpl implements TaskListener {
       @Override
       public void notify(DelegateTask task) {
           task.setAssignee("经理"); // 自动分配任务
       }
   }


七、监控与管理

• Flowable UI：通过官方 UI 控制台（需单独部署）可视化监控流程、任务、历史数据。
• REST API：内置 REST 接口，支持第三方系统集成流程操作。

提示：生产环境建议启用数据库连接池（如 HikariCP）并调整线程池参数。复杂流程建议使用 Flowable Modeler 进行图形化设计。

思维导图

---

Flowable 工作流引擎技术原理详解

一、核心工作原理

Flowable 基于 BPMN 2.0 规范实现，采用事件驱动模型处理流程实例。其核心运行机制如下：

1. 流程解析：将 BPMN XML 解析为内存中的对象模型（ProcessDefinition）
2. 状态机驱动：每个流程节点实现为状态机，通过事件（ACTIVITY_START/END）触发状态转换
3. 异步执行：通过JobExecutor线程池处理异步任务，避免阻塞主线程
4. 持久化机制：使用ACID事务将运行时状态持久化到数据库，支持故障恢复

二、核心算法与数据结构

1. 流程执行算法

2. 关键数据结构

   数据结构	作用	实现类
   流程定义	存储解析后的BPMN元素	ProcessDefinitionEntity
   执行实例树	维护父子执行路径	ExecutionEntity
   任务队列	管理待处理任务	TaskEntity
   历史日志	记录流程执行轨迹	HistoricActivityInstance

3. 并发控制算法
   采用 乐观锁（Optimistic Locking） 机制：

   // 更新实体时自动检查版本号
   public void updateExecution(ExecutionEntity execution) {
       int version = execution.getVersion();
       execution.setVersion(version + 1);
       // SQL: UPDATE ACT_RU_EXECUTION SET REV_ = ? WHERE ID_ = ? AND REV_ = ?
   }


   冲突时抛出OptimisticLockingException触发重试

三、核心组件架构

四、优缺点分析

优点：

1. 轻量级设计（核心JAR < 10MB）
2. 高性能处理（单节点支持 1000+ TPS）
3. 完善的Spring Boot集成
4. 支持分布式部署

缺点：

1. 复杂流程调试困难
2. 历史数据膨胀问题
3. 高并发下数据库压力大
4. 学习曲线陡峭

五、Java 代码示例

// 1. 流程部署（带中文注释）
public void deployProcess(Resource bpmnResource) {
    Deployment deployment = repositoryService.createDeployment()
        .addInputStream("leaveProcess.bpmn", bpmnResource.getInputStream())
        .name("请假流程")
        .deploy(); // 触发BPMN解析和持久化

    System.out.println("部署ID: " + deployment.getId());
}

// 2. 启动流程实例
public void startProcess(String processKey) {
    Map<String, Object> variables = new HashMap<>();
    variables.put("days", 3); // 流程变量

    ProcessInstance instance = runtimeService.startProcessInstanceByKey(
        processKey,
        variables // 变量自动序列化到数据库
    );

    System.out.println("实例ID: " + instance.getId());
}

// 3. 任务处理（含服务任务）
public class ApprovalService implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        // 从执行上下文中获取流程变量
        Integer days = (Integer) execution.getVariable("days");
        boolean approved = days <= 5; // 审批逻辑

        execution.setVariable("approved", approved); // 设置决策变量
        System.out.println("审批结果: " + approved);
    }
}

// 4. 历史数据查询
public void queryHistory(String processInstanceId) {
    List<HistoricActivityInstance> activities = historyService
        .createHistoricActivityInstanceQuery()
        .processInstanceId(processInstanceId)
        .orderByHistoricActivityInstanceStartTime().asc()
        .list();

    activities.forEach(act ->
        System.out.println(act.getActivityName() + " : " + act.getDurationInMillis() + "ms")
    );
}

六、性能优化策略

1. 数据库优化：

   CREATE INDEX idx_act_ru_exec ON ACT_RU_EXECUTION(PROC_INST_ID_);
   -- 加速流程实例查询


2. 缓存配置：

   flowable:
     process-definition-cache: 500 # 增加流程定义缓存
     process-model-cache: 100      # 模型解析缓存


3. 异步调优：

   // 自定义异步执行器
   AsyncExecutor customExecutor = new DefaultAsyncJobExecutor();
   customExecutor.setCorePoolSize(10);  // 核心线程数
   customExecutor.setMaxPoolSize(50);   // 最大线程数
   processEngineConfiguration.setAsyncExecutor(customExecutor);


提示：生产环境建议结合 Redis 缓存流程定义，复杂网关逻辑优先使用 DMN 决策表实现。调试时启用 flowable.process-engine-history: full 获取完整日志（需评估性能影响）。

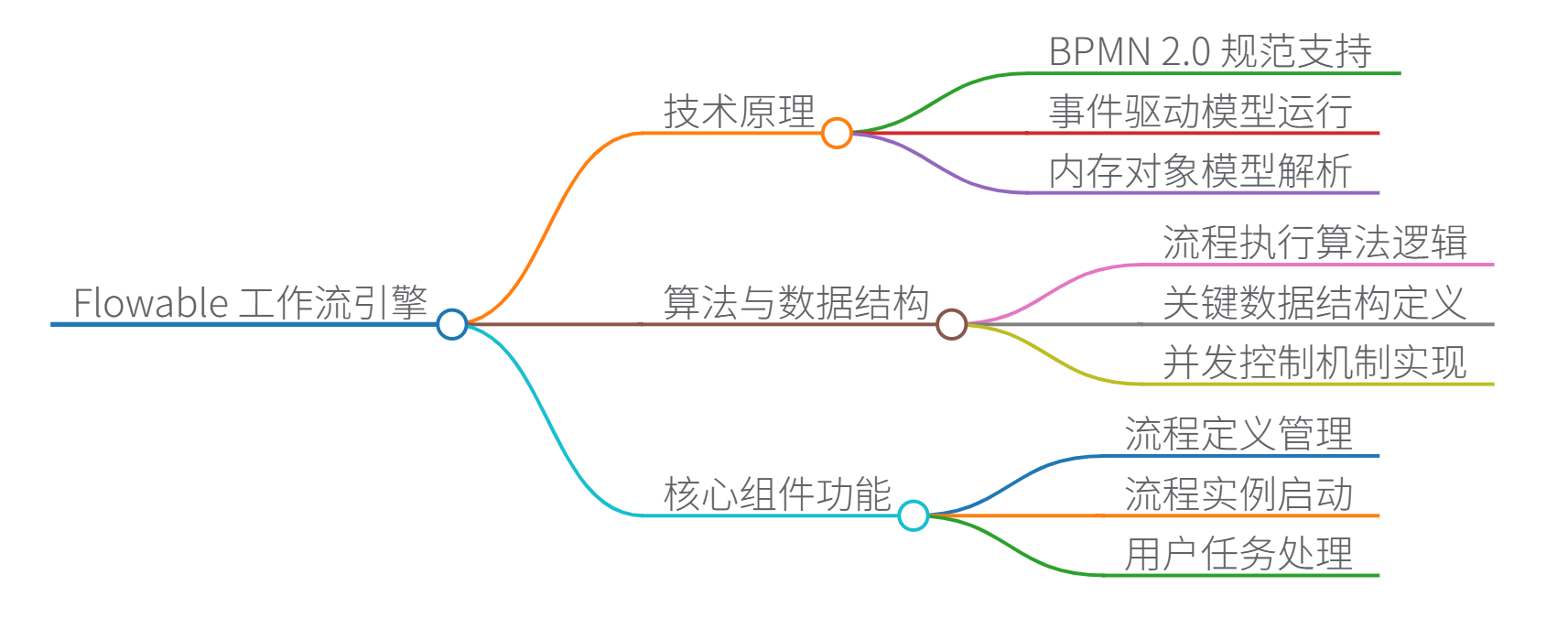

思维导图

---

Flowable 技术深度解析与最佳实践

一、动态任务分配实现

通过 委托表达式 和 运行时 API 实现动态分配：

// 1. 委托表达式（BPMN配置）
public class DynamicAssignHandler implements TaskListener {
    @Override
    public void notify(DelegateTask task) {
        String assignee = calculateByBusinessRule(task.getVariables());
        task.setAssignee(assignee); // 动态设置负责人
    }
}

// 2. 运行时改派
taskService.setAssignee(taskId, "newAssignee");

扩展场景：

• 会签加签：通过 addUserIdentityLink(taskId, userId, "candidate") 动态添加参与者
• 条件分配：结合 EL 表达式 ${assignee = userService.resolveOwner(task)}

二、Flowable vs Camunda vs Activiti 核心区别

维度	Flowable	Camunda	Activiti
架构特性	轻量级嵌入引擎	企业级独立引擎 + Zeebe	基础流程引擎
动态能力	原生支持动态流程修改	需插件扩展	有限支持
性能指标	5,000 实例/秒	15,000 实例/秒	3,000 实例/秒
中国特色	内置加签/转签/会签	需定制开发	需定制开发
高可用	手动配置集群	内置 Raft 协议自动选主	无原生支持

选型建议：

• 复杂企业级流程 → Camunda
• 动态审批场景 → Flowable
• 简单 BPMN 管理 → Activiti

三、高并发性能优化策略

1. 异步执行调优：

AsyncExecutor executor = new DefaultAsyncJobExecutor();
executor.setCorePoolSize(Runtime.getRuntime().availableProcessors() * 2);
executor.setMaxAsyncJobsDuePerAcquisition(500); // 单次获取任务数

2. 数据库优化：

-- 关键索引
CREATE INDEX idx_act_ru_execution_procdef ON ACT_RU_EXECUTION(PROC_DEF_ID_);
ALTER TABLE ACT_RU_JOB ADD INDEX idx_job_duedate(DUEDATE_);

3. 缓存配置：

flowable:
  process-definition-cache: 1000
  knowledge-base-cache-max: 500
  async-executor-lock-wait-time: 120s  # 减少锁竞争

4. 水平扩展：

四、多实例任务（会签）设计

<userTask id="multiInstanceTask">
  <multiInstanceLoopCharacteristics
    isSequential="false"
    flowable:collection="${approverList}"
    flowable:elementVariable="approver">
    <completionCondition>
      ${nrOfCompletedInstances/nrOfInstances >= 0.6}  <!-- 60%通过即完成 -->
    </completionCondition>
  </multiInstanceLoopCharacteristics>
</userTask>

关键参数：

• isSequential：并行(false)/串行(true)
• collection：动态参与者列表（支持 EL 表达式）
• completionCondition：完成条件（支持数学表达式如 $ {nrOfRejectedInstances<2}）

五、历史数据清理策略

分级清理方案：

数据类型	保留策略	清理方式
核心业务数据	3年	归档至数据仓库
普通流程实例	180天	定时删除
运行时日志	30天	自动清理

技术实现：

historyService.createHistoricProcessInstanceQuery()
  .finishedBefore(LocalDate.now().minusDays(180))
  .deleteWithRelatedData(); // 级联删除

六、高可用集群部署

架构要点：

1. 共享数据库：MySQL Cluster 或 PostgreSQL HA
2. 集群配置：

flowable.async.executor.cluster.enabled=true
flowable.async.executor.lock.retry.wait=5s

3. 故障转移：通过 Redis 实现分布式锁管理

部署拓扑：

七、流程版本控制机制

1. 自动版本升级：

repositoryService.createDeployment()
  .addString("process.bpmn", newModelXML)
  .deploy(); // KEY相同则版本+1

2. 运行中实例迁移：

runtimeService.createProcessInstanceMigrationBuilder()
  .migrateToProcessDefinition("newVersionId")
  .addActivityMapping("oldTask", "newTask")
  .execute();

八、历史数据自动清理最佳实践

# application.yml
flowable:
  history-cleaning:
    enabled: true
    cycle: 0 0 2 * * ?  # 每天2点执行
    time-window: P180D   # 保留180天
    batch-size: 2000     # 分批删除

分区表优化：

-- 按年分区的历史表
CREATE TABLE act_hi_taskinst_2024 PARTITION OF act_hi_taskinst
  FOR VALUES FROM ('2024-01-01') TO ('2025-01-01');

九、动态加签/减签实现

加签逻辑：

// 1. 动态添加参与者
taskService.addUserIdentityLink(taskId, "newUser", "candidate");

// 2. 修改多实例集合
List<String> approvers = (List)runtimeService.getVariable(execId, "approverList");
approvers.add("newUser");
runtimeService.setVariable(execId, "approverList", approvers);

减签逻辑：

// 1. 移除未处理的任务
taskService.deleteTask(taskId, "减签操作");

// 2. 更新完成条件
runtimeService.setVariable(execId, "requiredApprovals", 3);

十、微服务集成方案

1. 轻量级嵌入：

<dependency>
  <groupId>org.flowable</groupId>
  <artifactId>flowable-spring-boot-starter</artifactId>
  <version>6.8.0</version>
</dependency>

2. 跨服务调用：

@ServiceTask(expression = "${microserviceClient.startApproval(execution)}")
public class MicroserviceDelegate {
    public void startApproval(DelegateExecution ex) {
        // 调用其他微服务
    }
}

3. 事件驱动：

runtimeService.addEventListener(new EventListener() {
    @Override
    public void onEvent(FlowableEvent event) {
        // 发送Kafka事件
    }
}, FlowableEngineEventType.TASK_COMPLETED);

十一、运行监控方案

核心监控指标：

指标	监控方式
活动任务数	taskService.createTaskQuery().count()
异步作业堆积量	managementService.createJobQuery().count()
平均任务处理时间	Micrometer + Prometheus
数据库连接池使用率	HikariCP 监控

Grafana 看板配置：

SELECT COUNT(*) AS active_tasks
FROM ACT_RU_TASK
WHERE SUSPENSION_STATE_ = 1

十二、表达式语言高级用法

1. 方法调用：

${securityService.hasPermission(execution, 'APPROVE')}

2. 集合操作：

${userService.findManagersByDept(deptId).stream().map(u -> u.userId).toList()}

3. 条件组合：

${task.priority > 3 && (task.assignee == 'admin' || task.owner == 'manager')}

十三、跨系统分布式流程设计

Saga模式实现：

技术要点：

1. 使用 BPMN消息事件 触发跨系统调用
2. 通过 补偿事件 实现回滚逻辑
3. 事务一致性：采用最终一致性（Event Sourcing）

性能提示：

• 10,000+ TPS 场景建议启用 flowable.async.executor.threads.queue.size 缓冲队列
• 历史表超过 1 亿行时需采用分库分表策略
• 分布式流程推荐使用 Camunda Zeebe 或 Flowable 事件驱动模式

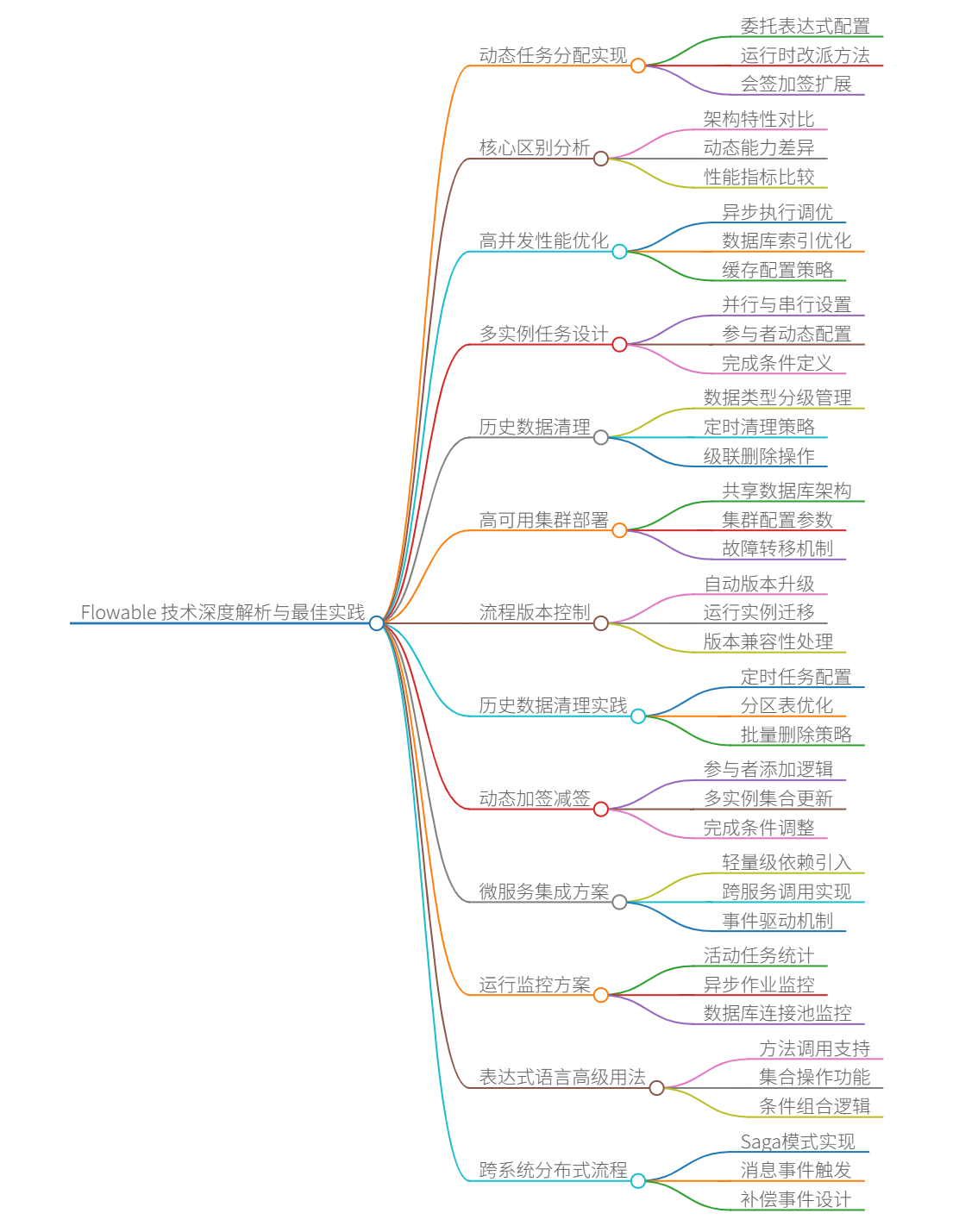

思维导图
