一、在配置AC或者防火墙的时候为什么要进入WEB界面？
进入WEB界面的必要性
配置AC（访问控制）或防火墙时，进入WEB界面是一种常见且高效的管理方式。WEB界面提供了图形化的操作环境，适合不同技术水平的用户进行配置和管理。
图形化操作的优势
WEB界面通过直观的图形化操作简化了配置流程。用户无需记忆复杂的命令行指令，通过点击和填写表单即可完成配置。这种方式降低了技术门槛，减少了人为操作错误的可能性。
实时反馈与可视化
WEB界面能够实时显示配置结果和网络状态。通过图表、颜色标识等方式，用户可以直观地了解当前网络的安全状况、流量分布等信息。这种可视化反馈有助于快速发现问题并进行调整。
（白话文 大家要有一定自己的理解） 此刻我认为可以相当于 命令行 和 图形化界面的区别
长话短说 接下来将详细提供eNSP中通过Cloud进入设备（AC/防火墙）的web界面
二、拓扑需求
-
AC设备直接链接cloud
-
设备型号：AC6005-8

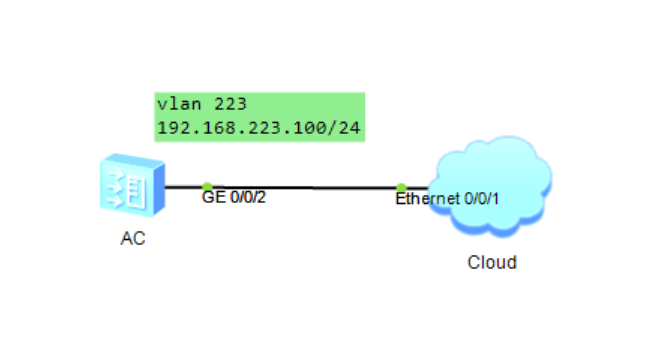

1.直连拓扑示意图如下

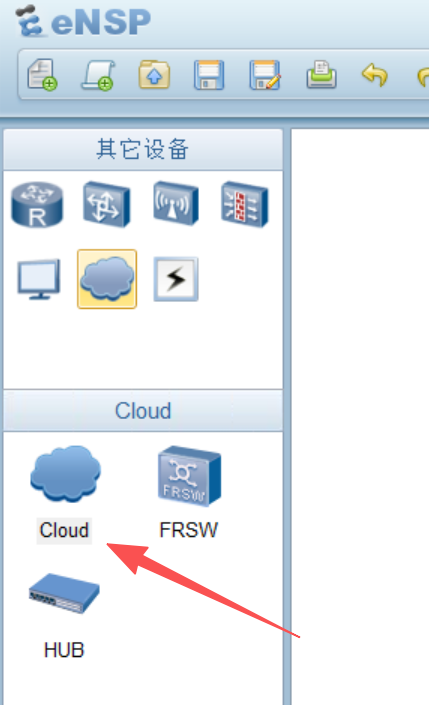

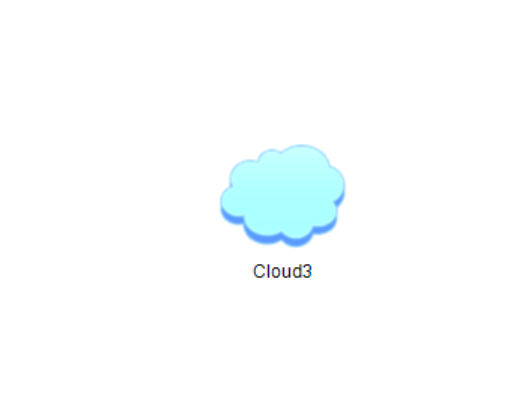

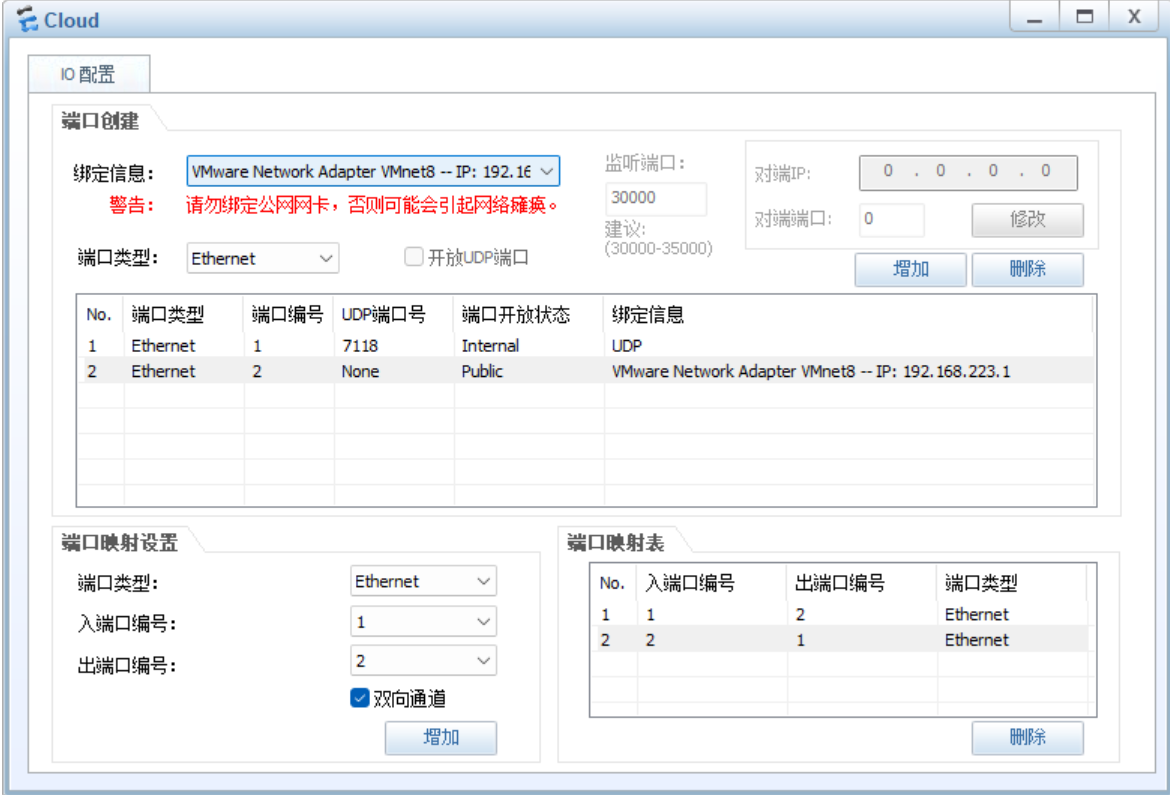

2.cloud云配置如下
三、技术细节以及功能实现
1.首先我们需要明白、为什么在ensp模拟器中进入ac的web界面需要cloud云？
在eNSP模拟器中访问AC（接入控制器）的Web界面需要借助Cloud云设备，主要原因涉及网络通信的模拟和虚拟化环境的限制。
网络拓扑隔离
eNSP中的设备默认处于虚拟局域网环境，无法直接与宿主机的物理网络通信。Cloud云设备充当虚拟网络与物理网络的桥梁，允许宿主机通过真实网卡与模拟设备交互。
虚拟网卡绑定
Cloud云设备需绑定宿主机的物理网卡或虚拟网卡（如VirtualBox Host-Only Network），为模拟网络提供IP可达性。未配置Cloud时，宿主机浏览器无法路由到AC的虚拟IP地址。
所以此时我们的cloud的相关配置是需要和实际本身的主机的虚拟网卡相对应的

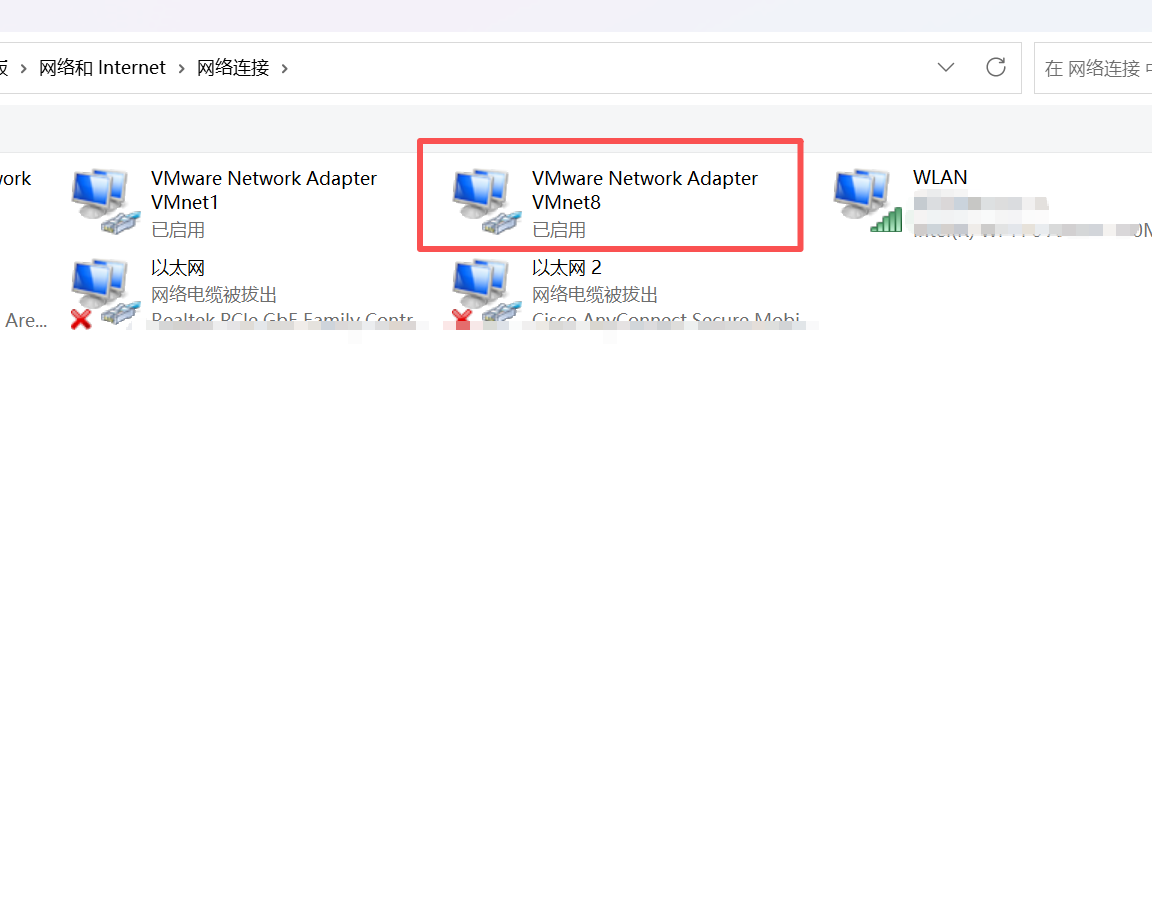

我这边使用绑定信息为我主机的虚拟网卡8
通过命令查看该网卡的地址

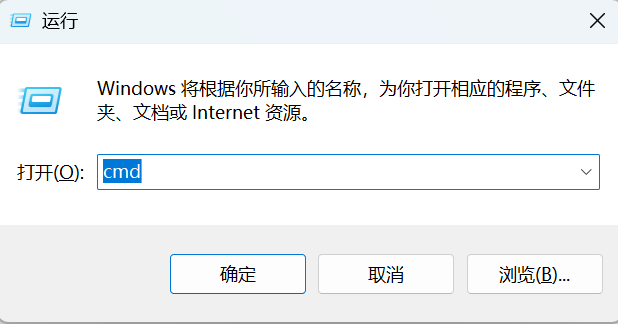

（1.）win+R 输入cmd 打开命令提示符界面

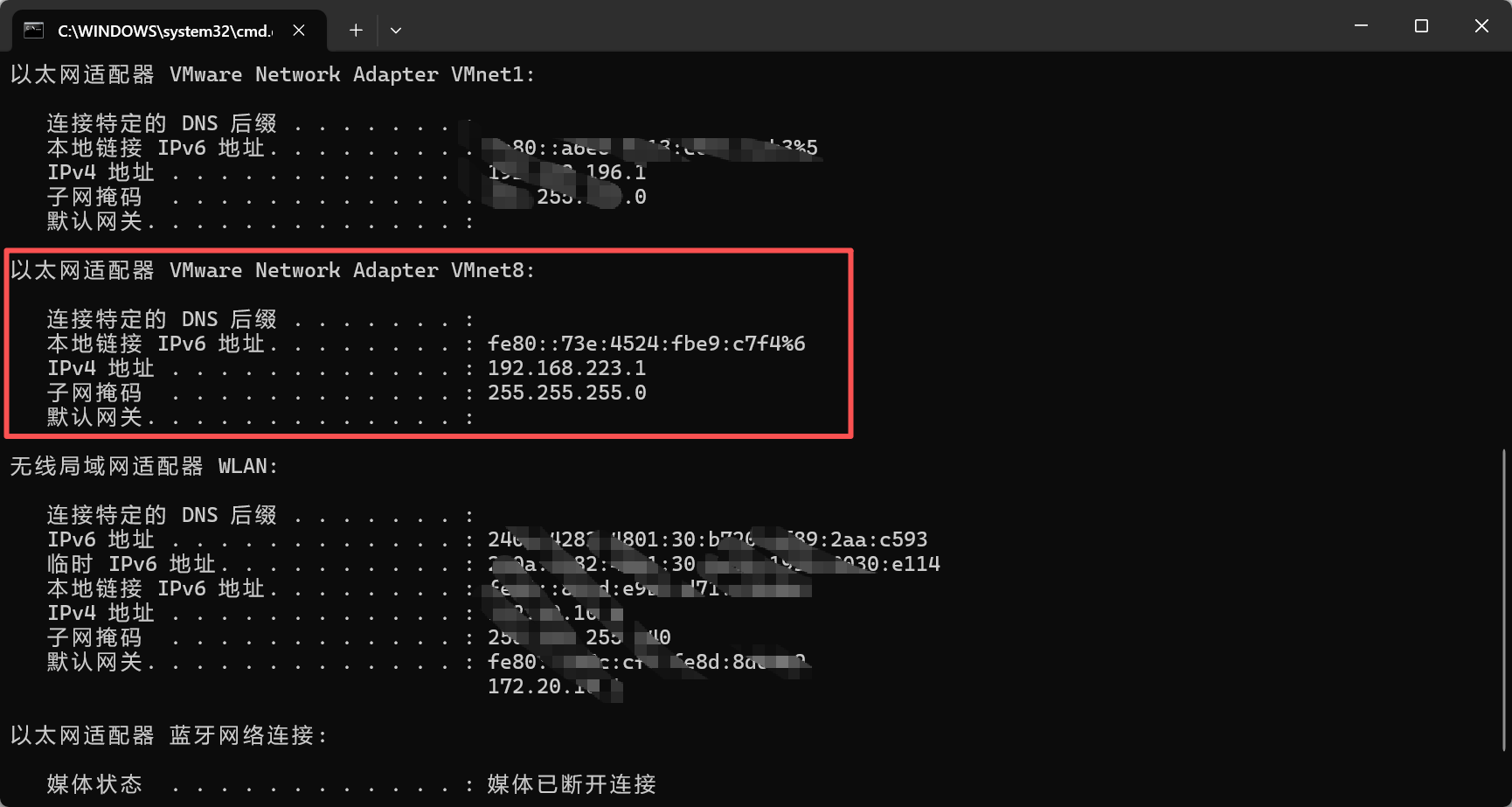

（2.）输入命令ipconfig 查看对应网卡的地址

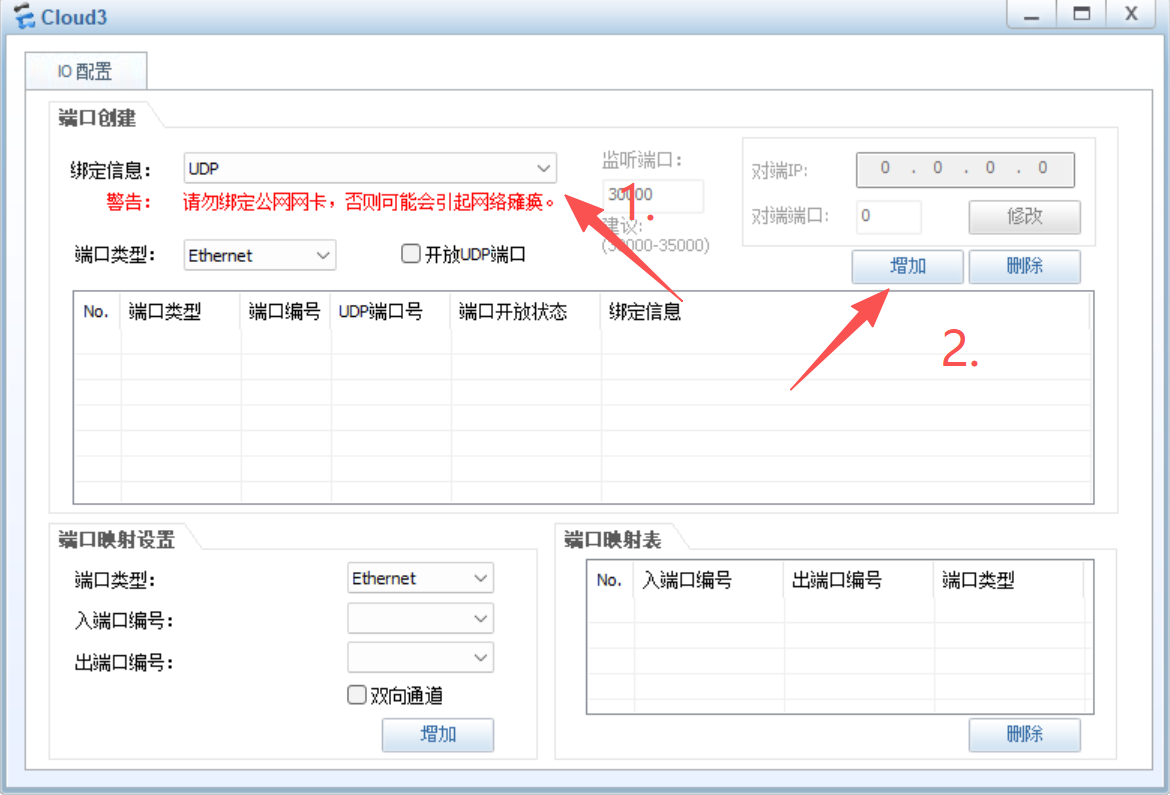

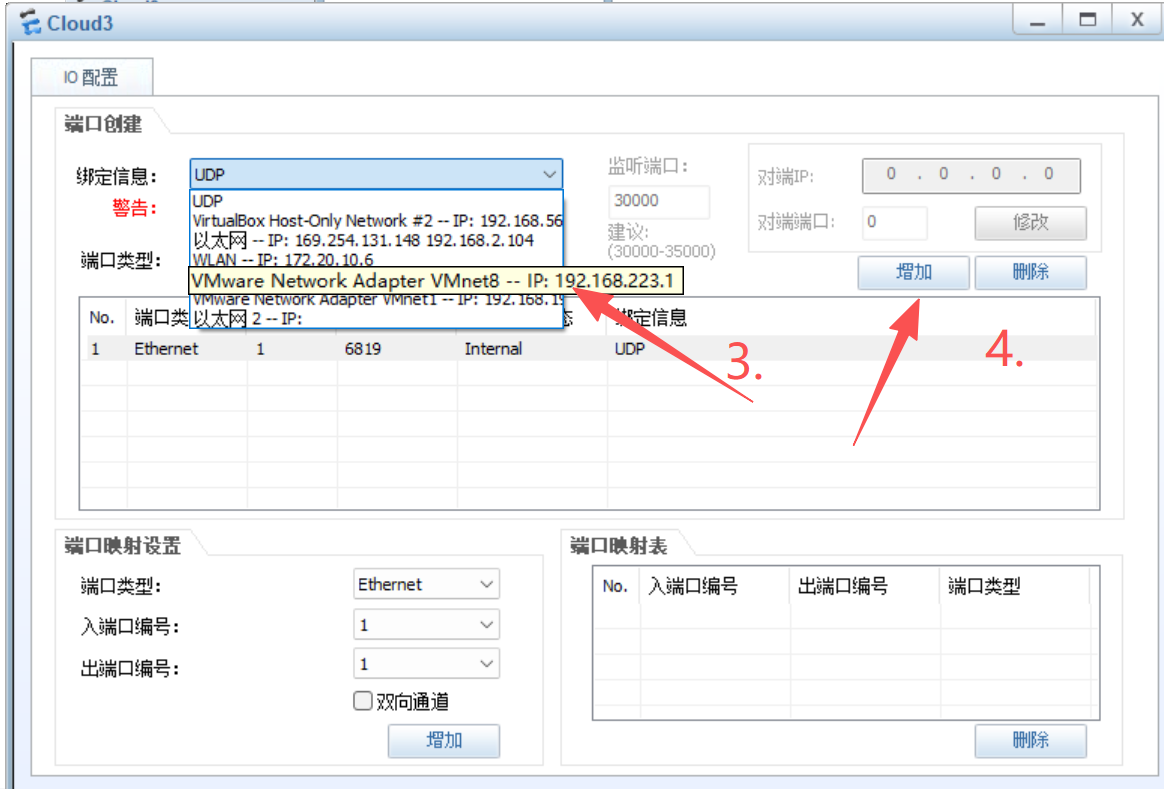

（3.）进入ensp中 cloud界面进行配置

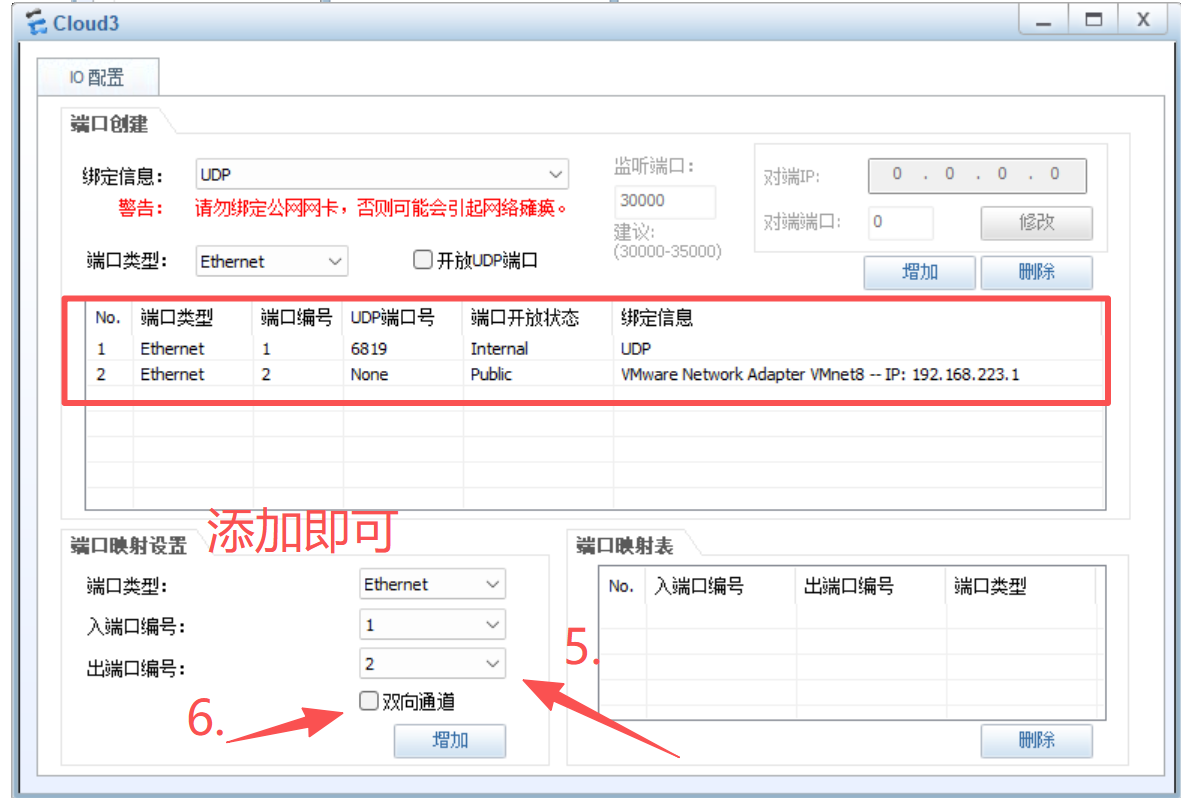

添加接口的目的也是下一步用线缆连接可以选择接口，否则是点不动的状态

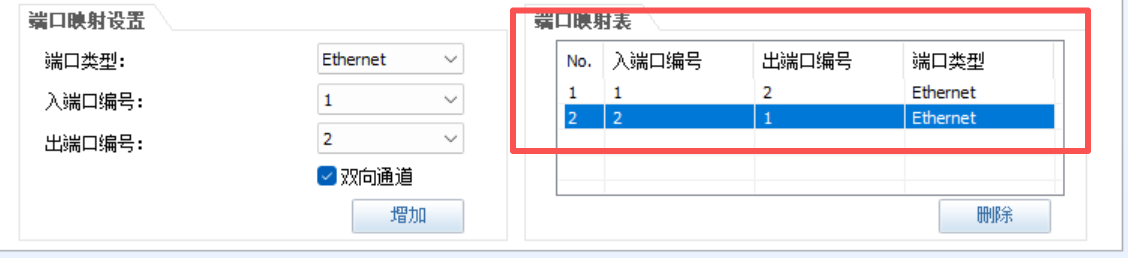

如上我们的cloud就配置完毕 此时回到拓扑，完成拓扑搭建并进行AC的相关配置
（4.）配置AC

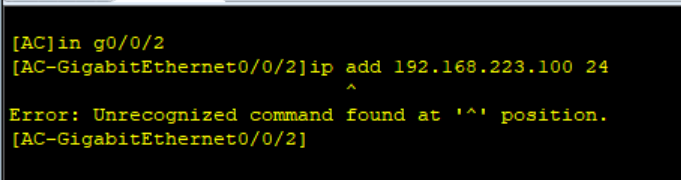

由于AC的接口模式默认为二层，我们直接进入接口配置地址是会报错的
所以需要配置VLAN进入到三层接口配置
三层接口VLAN与IP配置要点
接口未配置VLAN时默认封装VLAN 1标签。需将三层接口划入VLANIF 223，并确保其IP地址与虚拟环回网卡处于同一网段，否则可能导致登录失败。
关键配置逻辑
- 物理接口默认携带VLAN 1标签，需通过
port link-type和port default vlan命令修改为VLAN 223成员。 - VLANIF 223的IP地址必须与虚拟环回网卡IP同属一个子网，例如环回地址为
192.168.223.10/24，则VLANIF 223可配置为192.168.223.1/24。
验证方法
通过display vlan 223检查接口成员状态，使用ping测试环回地址与VLANIF 223的连通性。若跨网段需额外配置静态路由或网关。
详细配置：
<AC6005>sys
[AC6005]sysname AC
[AC]vlan batch 223
[AC]in vlanif 223
[AC-Vlanif223]ip add 192.168.223.100 24 进入vlan 配置地址
[AC-Vlanif223]in g0/0/2
[AC-GigabitEthernet0/0/2]p l a 设置接口类型为access
[AC-GigabitEthernet0/0/2]p d v 223 放行vlan 223
[AC-GigabitEthernet0/0/2]q
(5.)进入web界面（最后一步！）

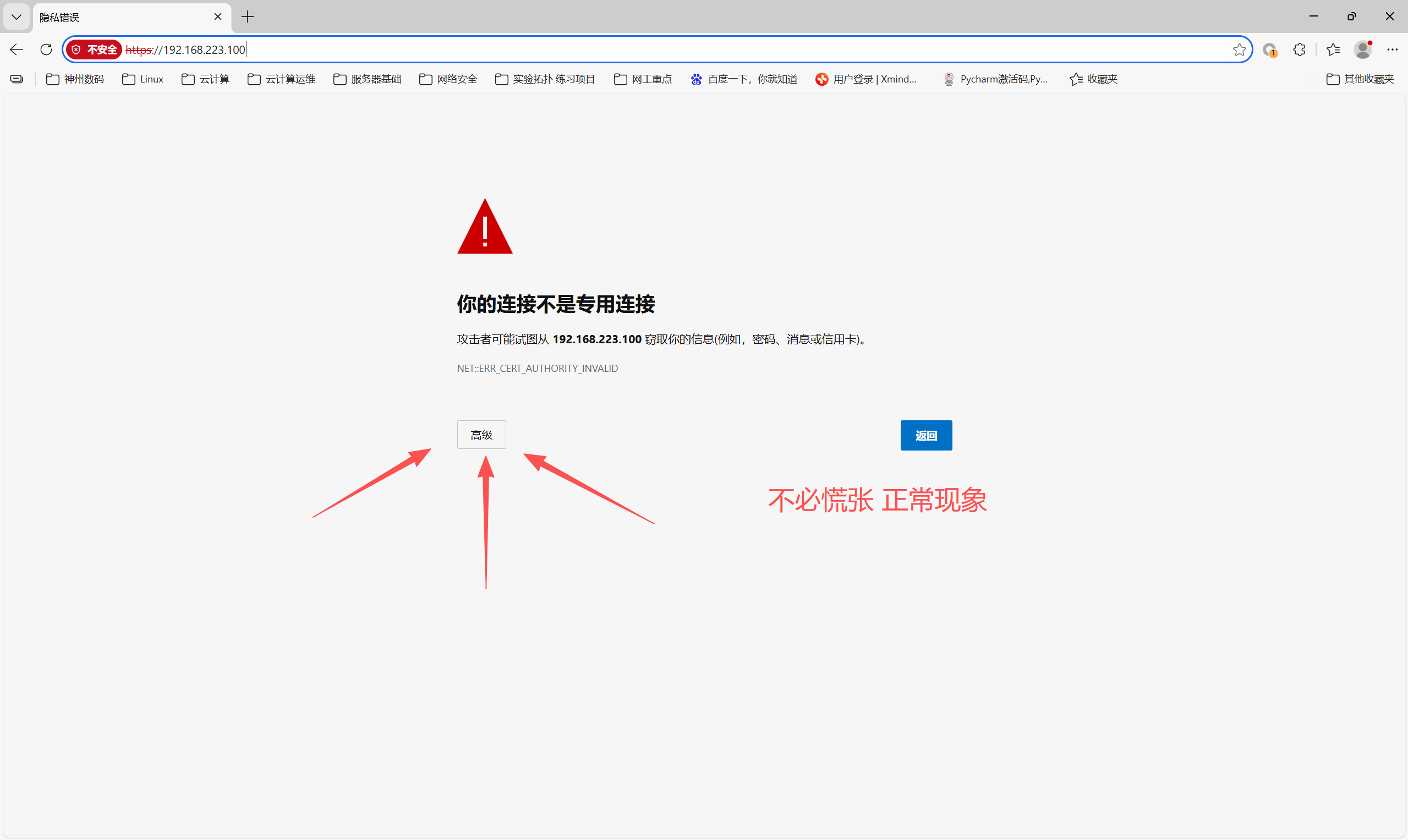

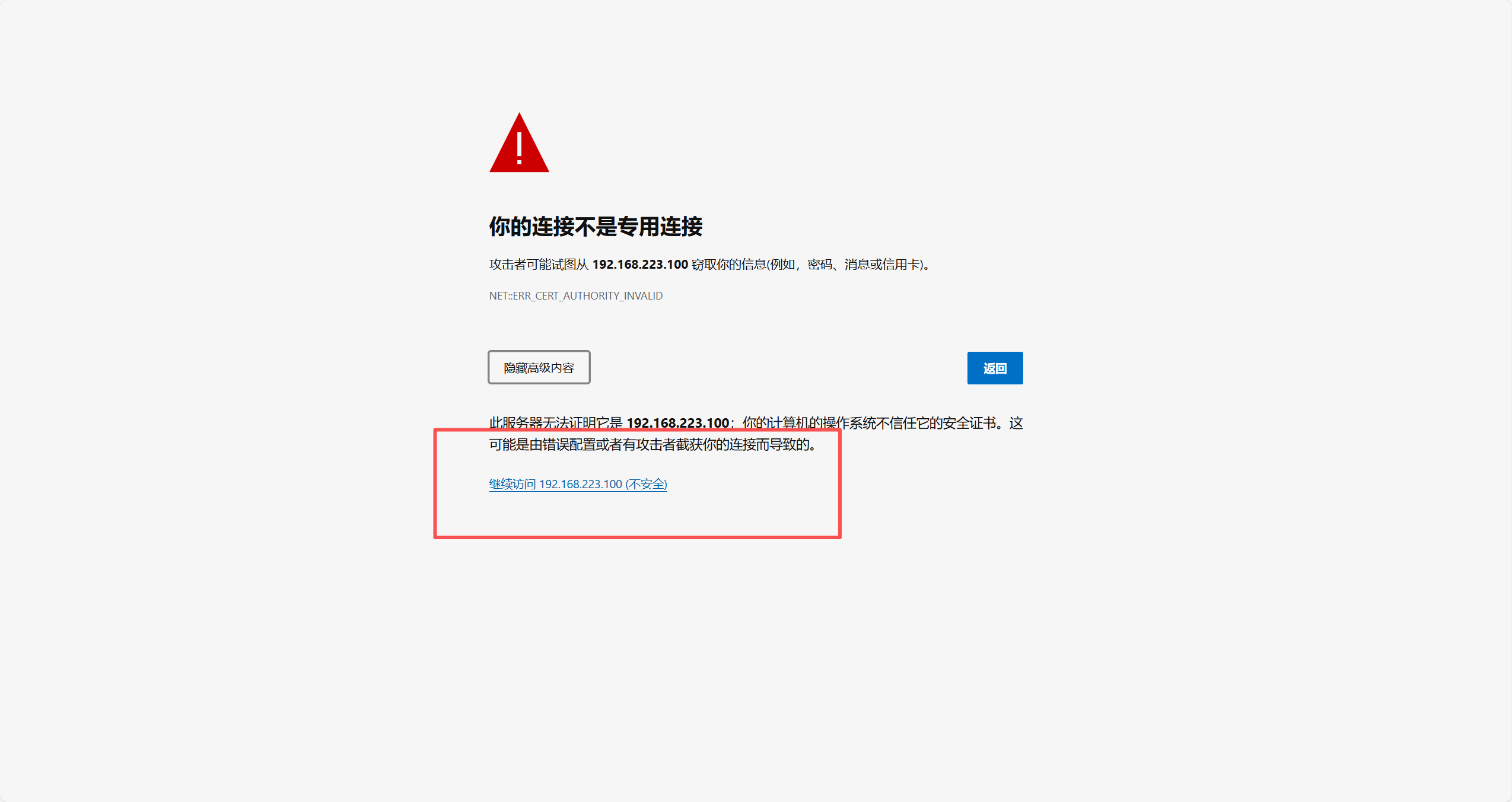

打开浏览器 输入url https://192.168.223.100 地址对应自己vlanif中设置的地址

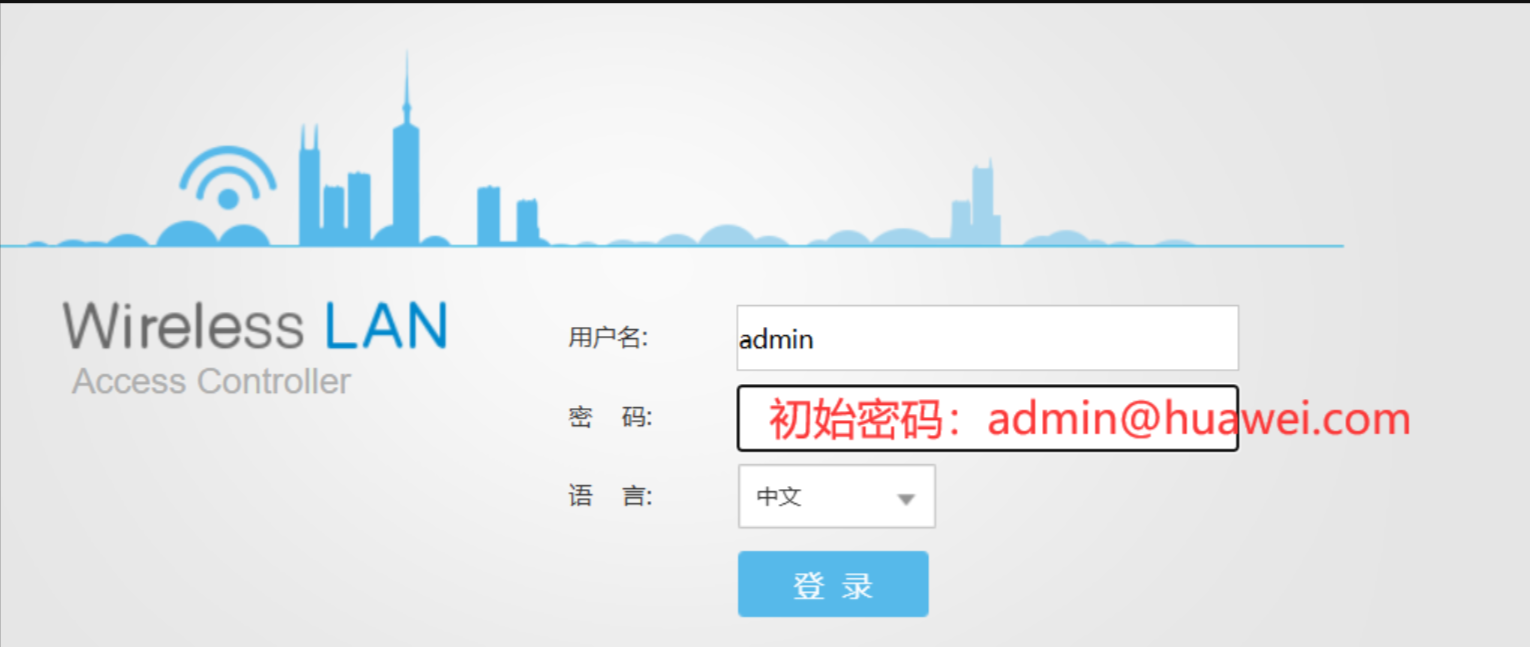

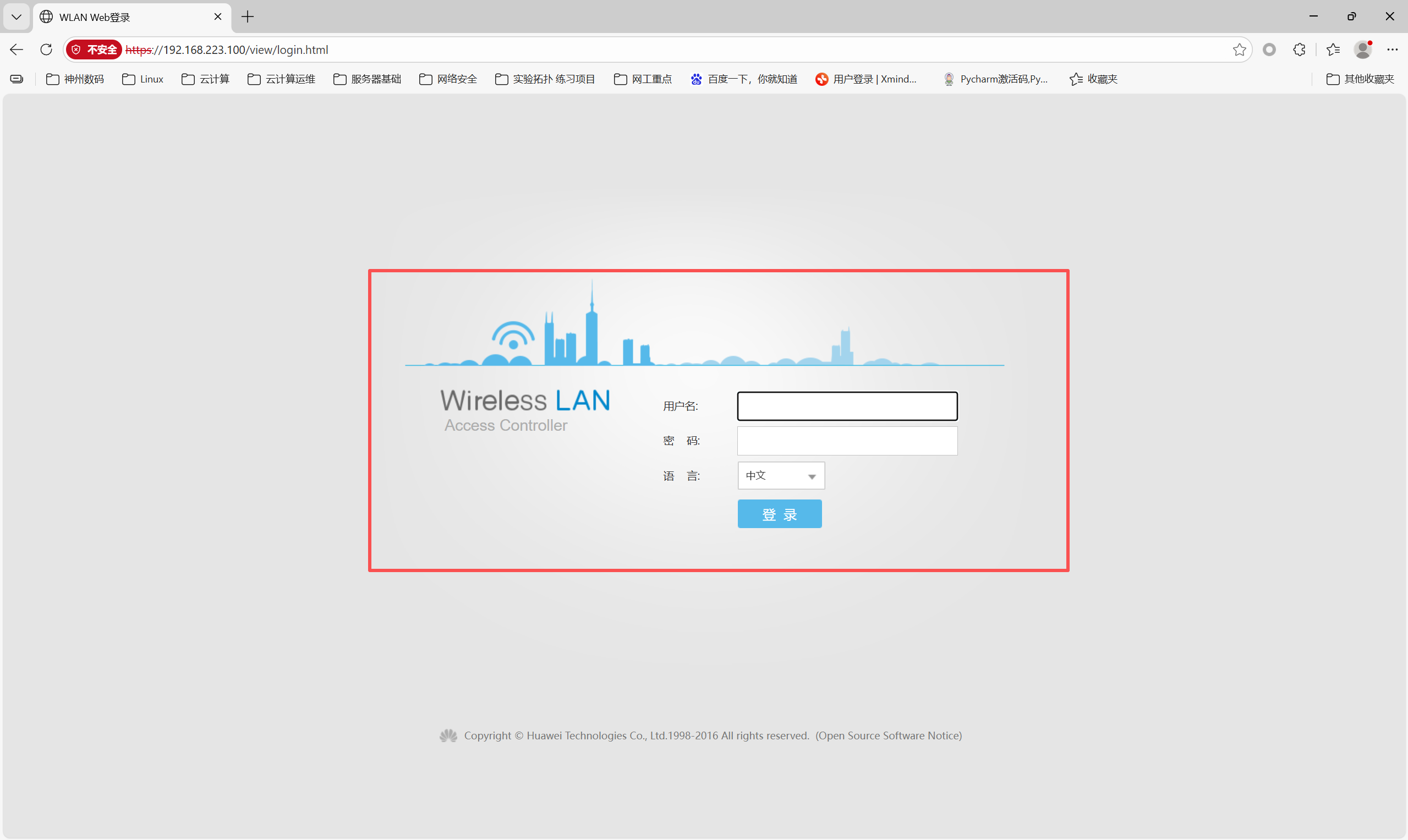

此刻 我们就进入了登录界面
登录之后会提示修改密码 剩下的就是自己大放光彩的时候啦！
版本声明

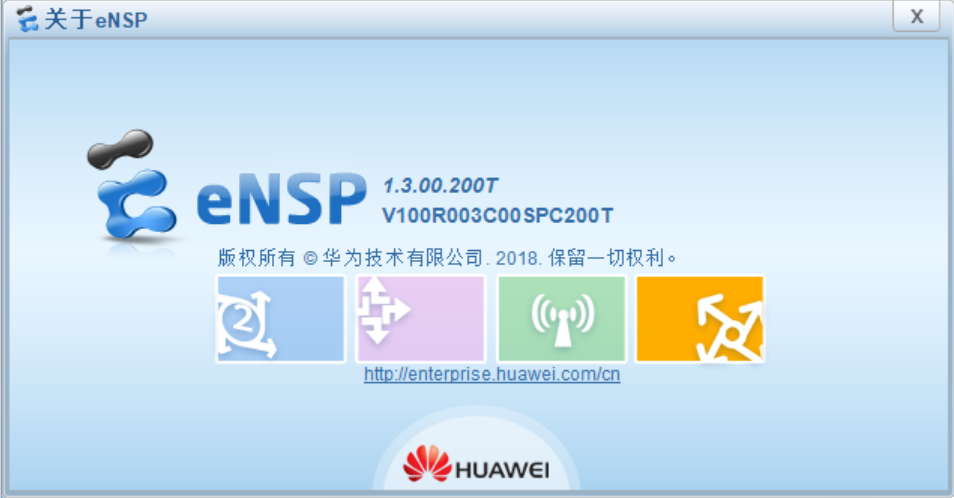

注：本文基于[1.3.00.200T]环境验证，部分功能在不同版本中可能存在差异。配置前请确认环境兼容性。
