安卓canvas path addArc（）与arcTo（）方法的区别

在学习自定义view的时候，跟随https://hencoder.com/ui-1-1/的教程写写demo,遇到一个问题，需求是这样的，使用canvas的drawPath()方法绘制一个心形，如下图

需要绘制一个心形
​​​
​​​​​​

教程给的代码是

public class PathView extends View {

    Paint paint = new Paint();
    Path path = new Path(); // 初始化 Path 对象

    ......

    {
      // 使用 path 对图形进行描述（这段描述代码不必看懂）
      path.addArc(200, 200, 400, 400, -225, 225);
      path.arcTo(400, 200, 600, 400, -180, 225, false);
      path.lineTo(400, 542);
    }

    @Override
    protected void onDraw(Canvas canvas) {
      super.onDraw(canvas);

      canvas.drawPath(path, paint); // 绘制出 path 描述的图形（心形），大功告成
    }
}

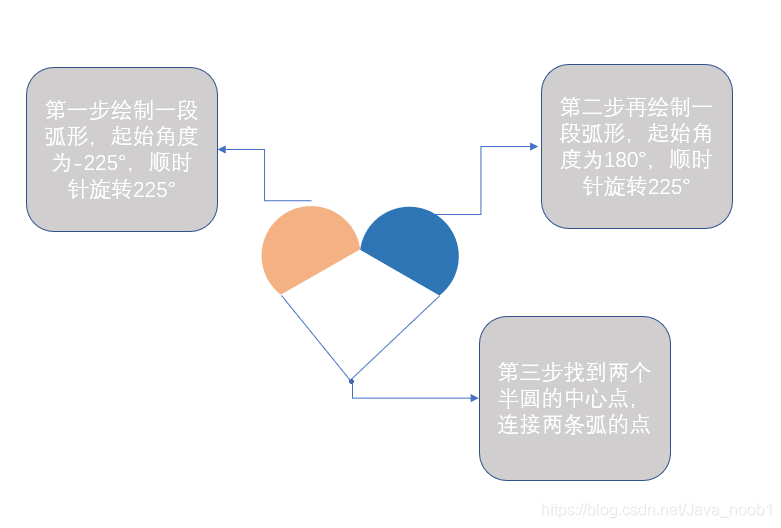

后来自己尝试实现的时候，把图形分解了一下，如图

于是，很自然的按照这个步骤来绘制图形，首先 添加左边的弧

path.addArc(100,100,300,300,-225,225);

其次，添加右边的弧

path.addArc(300,100,500,300,180,225);

最后，连接到中间点

path.lineTo(300,450);

开始运行！

？？？



为什么会这样呢，lineTo不是会把图形没封闭的地方连接起来吗，怎么左边不连呢？

找了一会，发现跟源代码不一样的地方就是第二个弧形的绘制，我用了addArc() 方法，而源代码用的是arcTo（）方法，问题肯定在这里，接下来就是找这两个方法的区别了，作者大佬对这两个方法有着如下解释：



另外，第二组还有两个特殊的方法： arcTo() 和 addArc()。它们也是用来画线的，但并不使用当前位置作为弧线的起点。

arcTo(RectF oval, float startAngle, float sweepAngle, boolean forceMoveTo) / arcTo(float left, float top, float right, float bottom, float startAngle, float sweepAngle, boolean forceMoveTo) / arcTo(RectF oval, float startAngle, float sweepAngle) 画弧形

这个方法和 Canvas.drawArc() 比起来，少了一个参数 useCenter，而多了一个参数 forceMoveTo 。

少了 useCenter ，是因为 arcTo() 只用来画弧形而不画扇形，所以不再需要 useCenter 参数；而多出来的这个 forceMoveTo 参数的意思是，绘制是要「抬一下笔移动过去」，还是「直接拖着笔过去」，区别在于是否留下移动的痕迹。

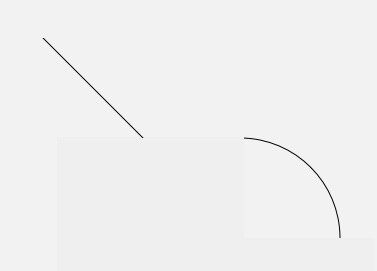

paint.setStyle(Style.STROKE);
path.lineTo(100, 100);
path.arcTo(100, 100, 300, 300, -90, 90, true); // 强制移动到弧形起点（无痕迹）

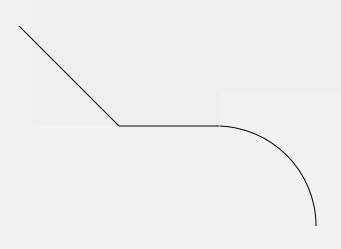

paint.setStyle(Style.STROKE);
path.lineTo(100, 100);
path.arcTo(100, 100, 300, 300, -90, 90, false); // 直接连线连到弧形起点（有痕迹）

addArc(float left, float top, float right, float bottom, float startAngle, float sweepAngle) / addArc(RectF oval, float startAngle, float sweepAngle)

又是一个弧形的方法。一个叫 arcTo ，一个叫 addArc()，都是弧形，区别在哪里？其实很简单： addArc() 只是一个直接使用了 forceMoveTo = true 的简化版 arcTo() 。

paint.setStyle(Style.STROKE);
path.lineTo(100, 100);
path.addArc(100, 100, 300, 300, -90, 90);



 按这个理解，使用arcTo（）方法，forceMoveTo参数值为true的时候，相当于直接将笔提起来，从另一个点开始绘制第二段弧，虽然这一段弧的起点与第一段弧有重叠的部分，但是，在计算机看来，这跟之前的弧形已经是不封闭的另一个图形了，因此，在接下来使用lineTo（）方法将图形封闭的时候，封闭的只是第二段弧与中心点组成的图形，也就形成了我上面出现的不完整心形图案

为了证实上面的结论，我将第二段弧形的起始位置故意往右偏移了一小段，使它不与第一段弧相交，得到的图案如下：

 path.addArc(100,100,300,300,-225,225);
 path.arcTo(350,100,500,300,180,225,true);



可以看到，当forceMoveTo参数值为true时，整个图形其实是分成了两个封闭图形，之前由于两个图形相交，视觉上看不出来。

把forceMoveTo的值改为false,使“笔迹”不断，这样的话所有的图形连在一起，是一段封闭图形

 path.addArc(100,100,300,300,-225,225);
 path.arcTo(350,100,500,300,180,225,false);



最后，总结一下这个事的结论，

addArc() 只是一个直接使用了 forceMoveTo = true 的简化版 arcTo()

forceMoveTo的值决定图案是否连续，也就间接决定了调用path.close()时，封闭图形的连接



2019年11月4日18:05:48
解答问题：arcTo方法的最后一个参数forceMoveTo的含义是“是否强制移动绘制点”，如果这个值为true,代表
强制移动了当前绘制点的位置，这样的话后续绘制的图形与之前绘制的图形是分隔开的，调用path.close()方法
的时候不会连接之前绘制的点了；这个值为false的时候，会将接下来的绘制点与之前的图形最后一个绘制点连接起来，
这样的话，之前绘制的图形与之后绘制的图形还是一个整体，调用path.close()方法的时候会将未封闭的图形连接起来。
addArc()方法本质上是一个forceMoveTo参数值为true的arcTo()方法
