百度网盘基于Flink的实时计算实践

01 概览

随着数字化转型的来临，企业对于数据服务的实时化需求日益增长，在大规模数据和复杂场景的情况下，Flink在实时计算数据链路中扮演着极为重要的角色，本文介绍了网盘如何通过 Flink 构建实时计算引擎，从而提供高性能、低延迟、稳定的实时计算能力。

02 百度网盘实时计算演进

2.1 百度网盘实时计算演进历程

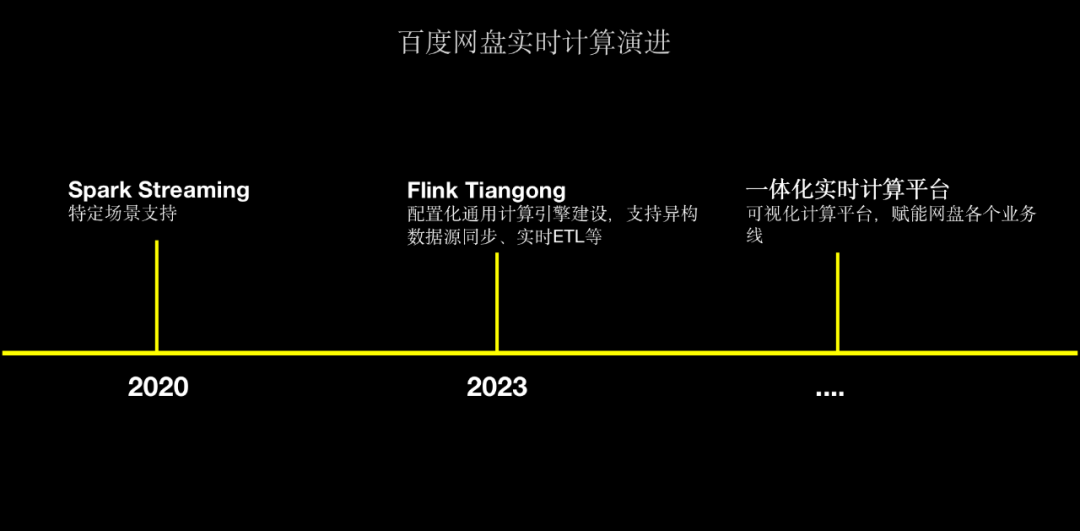

△百度网盘实时计算演进

在 2020 年，网盘主要通过Spark Streaming和Spark Structured Streaming来用于特定场景的支持，主要是在数据同步场景、实时清洗方面的应用。

为了解决Spark Streaming存在的监控告警薄弱、接入成本高、时效性低等问题，网盘于2023年初首次引入Flink实时计算引擎，并基于百度内部StreamCompute平台快速建设集指标监控、告警、任务生命周期管理能力；经过调研测试我们发现Flink任务从0到1接入成本高、开发门槛高，因此，我们开始调研实时计算引擎的解决方案，目标是降低开发门槛、配置化任务接入，最终建设网盘内部的实时计算引擎Tiangong来为业务提供更好的支持。

截止至今，Tiangong计算引擎目前已在数据团队、反作弊团队、用户增长等场景广泛应用,并支持数百万亿的大流量场景。未来我们也计划将基于Tiangong建设网盘一体化实时计算平台，从而赋能网盘内部各个业务线实时计算能力建设。

2.2 为什么选择Flink

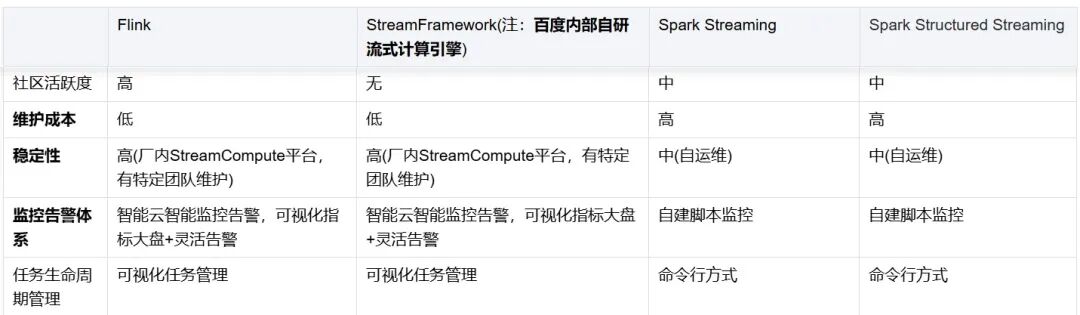

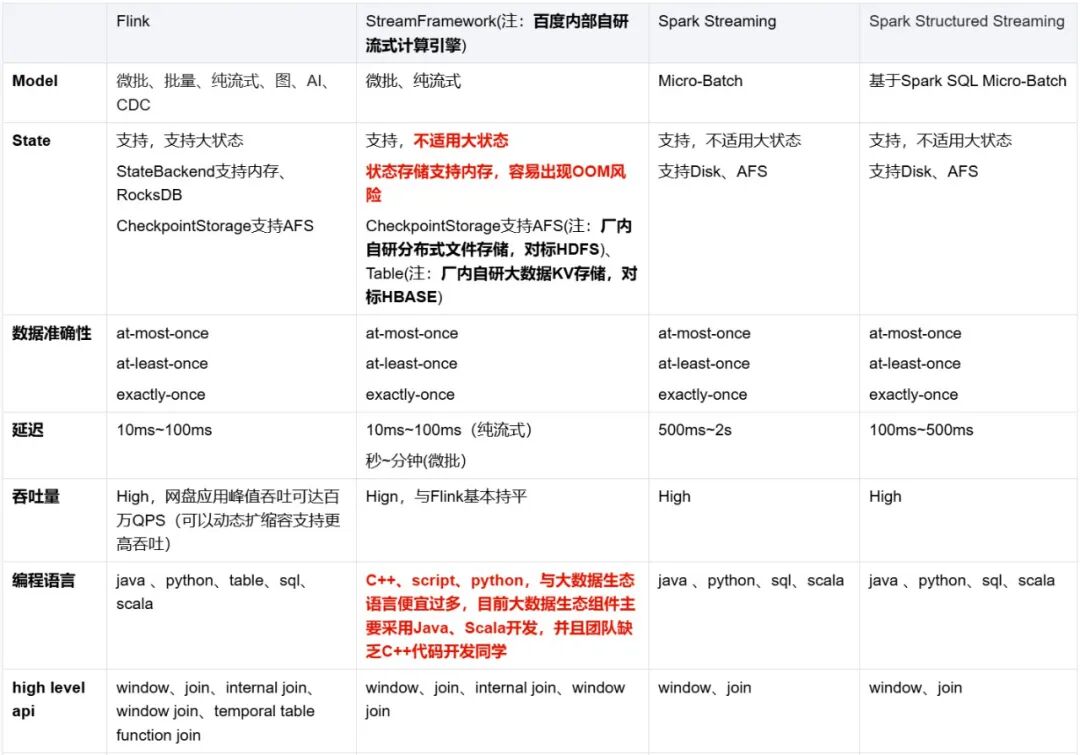

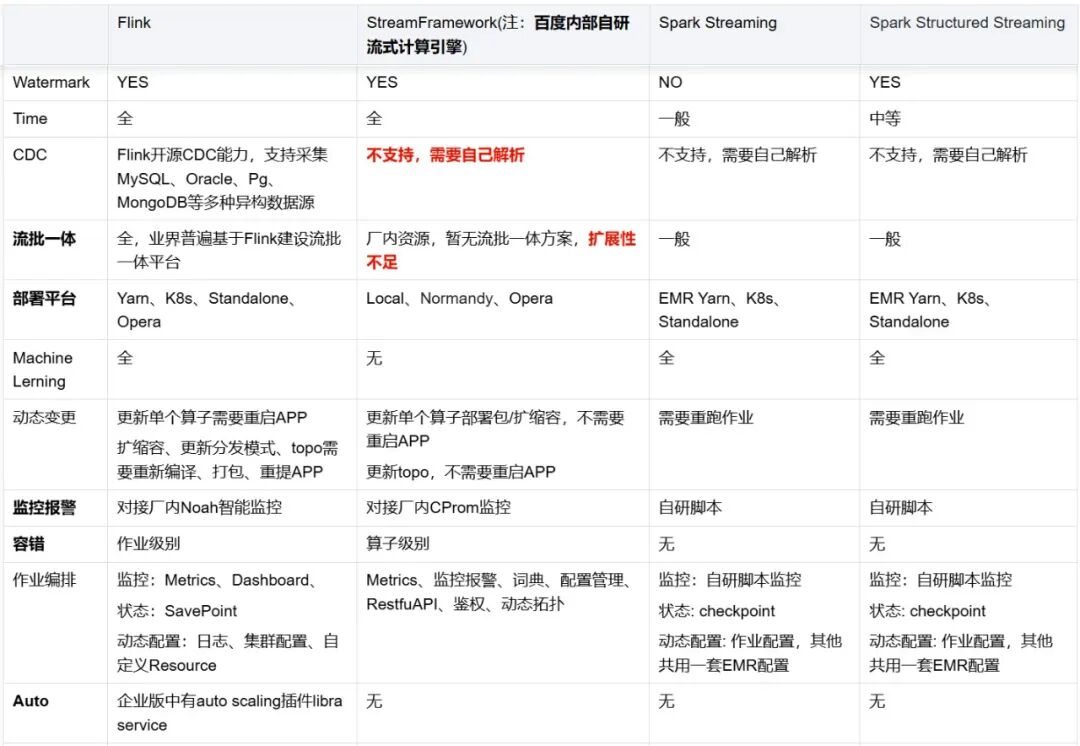

网盘实时计算引擎从Spark Streaming和Spark Structured Streaming演进而来，为什么放弃Spark体系选择Flink主要从以下几个方面出发：

从百度内部实时计算RoadMap和状态管理、流批一体、监控告警、任务管理、生态体系等各方面我们选择基于Flink建设网盘内部的实时计算平台。

2.3 实时计算引擎

2.3.1 实时计算引擎接入现状

目前，百度网盘的Tiangong计算引擎已接入17+应用场景，高峰时作业处理的吞吐量达到千万/s，而机器规模也已经达到了1500台，资源5800CU，并且已经覆盖用商策略、反作弊、主端一刻用增实时投放等多个场景。

2.3.2 Flink Tiangong引擎架构

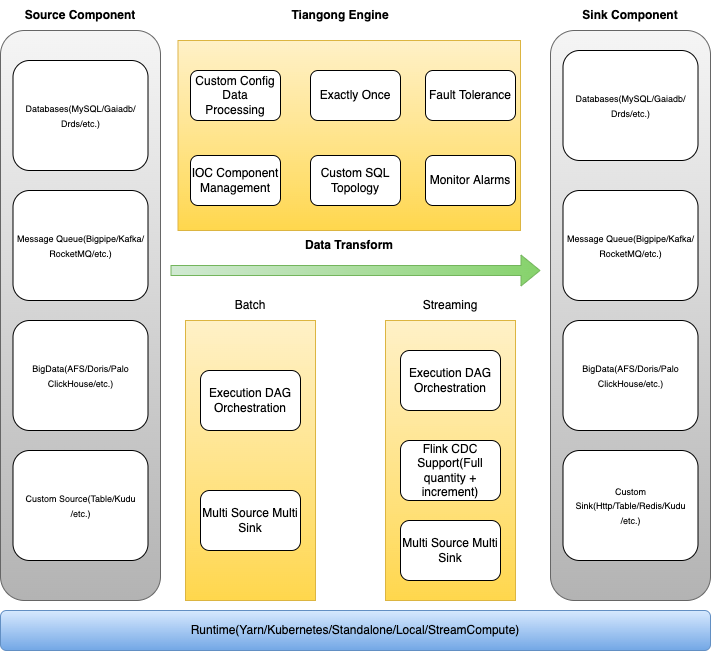

如下图所示的是网盘Tiangong实时计算引擎的架构。

• 最下层为Runtime层，负责Tiangong计算任务的部署方式，目前支持StreamCompute、Kubernetes、Yarn、Local等方式；
• 核心能力包括Source组件、Sink组件以及数据转换引擎
• Source组件：支持Db、Message Queue、BigData组件、自定义Source等多个异构数据源；
• Sink组件：支持Db、Message Queue、BigData组件、自定义Sink等多个异构数据目的地；
• 数据转换引擎：支持流批一体、自定义配置化数据清洗、精准一次数据处理、失败容错、IOC容器化管理、自定义SQL拓扑、灵活监控告警等能力；

△ Tiangong计算引擎

从功能层面来看，Tiangong实时计算引擎主要包括作业管理和资源管理。其中，作业部分包括作业配置、作业上线以及作业生命周期管理三个方面的功能。

• 在作业配置方面，则包括运行环境配置、source配置、sink配置、清洗逻辑配置以及作业拓扑结构设置；

登录后复制

{
    "jobName": "作业名",
    "env": {运行环境配置},
    "sources": [source端配置],
    "udfs": [用户定义函数],
    "views": [清洗逻辑],
    "coreSql": [核心写入逻辑],
    "sinks": [sink端配置],
    "customTopology": {自定义作业运行拓扑}
}

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.

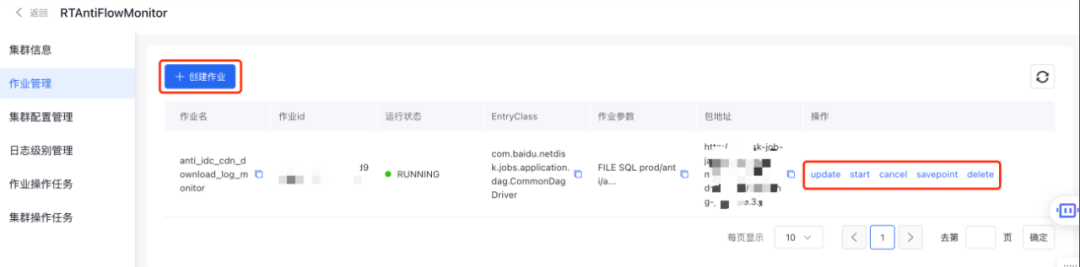

• 在作业发布方面，则包括作业启动、取消以及删除等；

• 作业状态则包括自定义规则告警、监控大盘等；

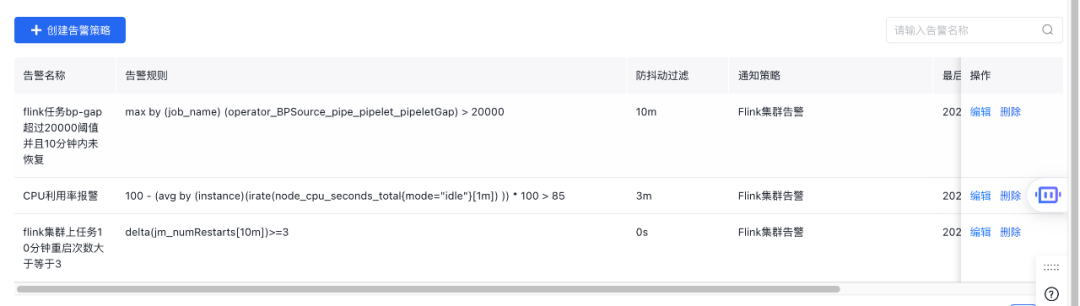

△ 自定义规则告警

<
