1. 前言：从 Compose 生命周期说起

一文看懂 Jetapck Compose 布局流程_子节点

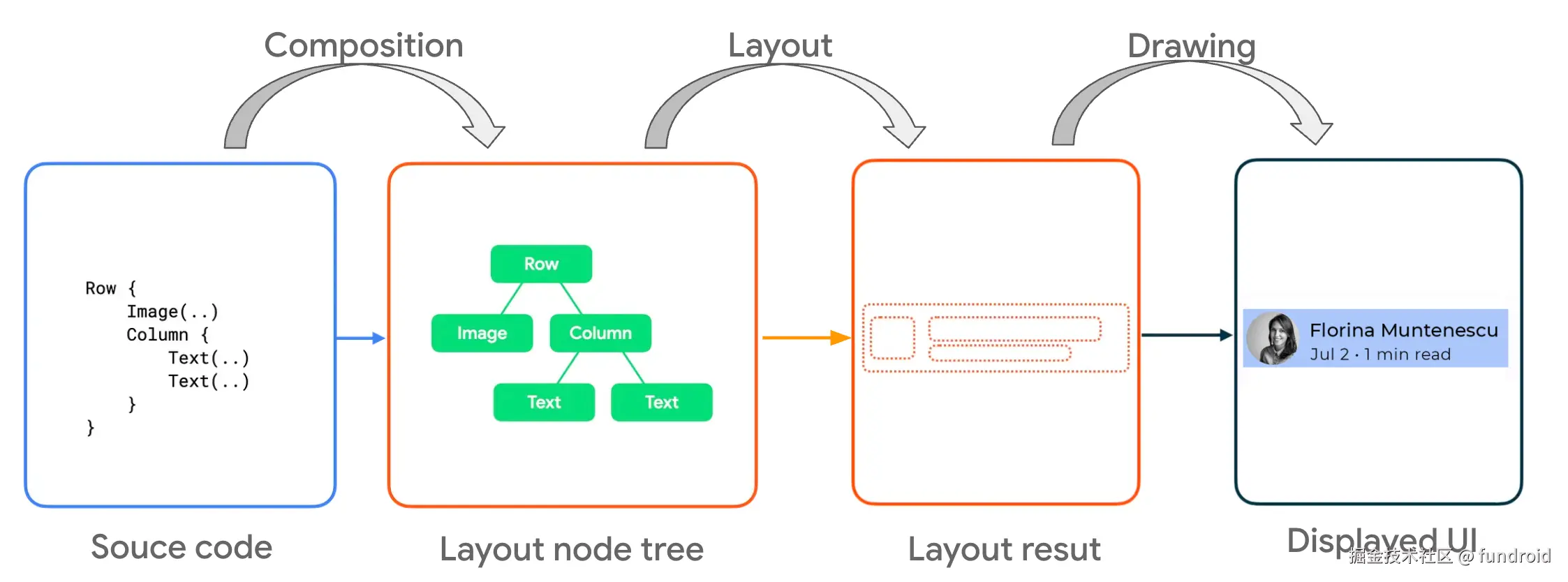

Compose 绘制生命周期为三个阶段：

  1. Composition/组合：Composable 源码经过运行后生成 LayoutNode 的节点树，这棵树被称为 Composition。
  2. Layout/布局：对节点树深度遍历测量子节点的尺寸，并将其在父容器内摆放到合适的位置。
  3. Drawing/绘制：基于布局后拿到的尺寸和位置信息，绘制上屏。

我们与 Android 经典视图系统的生命周期(Measure，Layout，Drawing)做一个对比：组合是 Compose 的特有阶段，是其能够通过函数调用实现声明式 UI 的核心，想要深入理解 Compose 第一课就是理解这个过程。但我已经有一些文章介绍过了，不在本文讨论范围。可以参考 深入理解 Jetpack Compose 内核：SlotTable 系统

绘制阶段与传统视图大同小异，都是通过 Android Cavas API ，底层调用 skia 实现，本文也不做讨论。

本文讨论的重点是布局阶段。Compose 的布局把 Measure 也了囊括进来，相对于 Android View 有相似性，但也有其独有的特点和优势，接下来我们进入正题。

2. Compose 布局过程三步走

Compose 布局包括三个阶段，从当前 Node 出发，需要依次经历：

  1. Measure children： 深度遍历子节点，并测量它们的尺寸。
  2. Decide own size：根据收集到的子节点尺寸，决定当前节点自己的尺寸
  3. Place children：将子节点摆放到合理的相对位置

一文看懂 Jetapck Compose 布局流程_Image_02

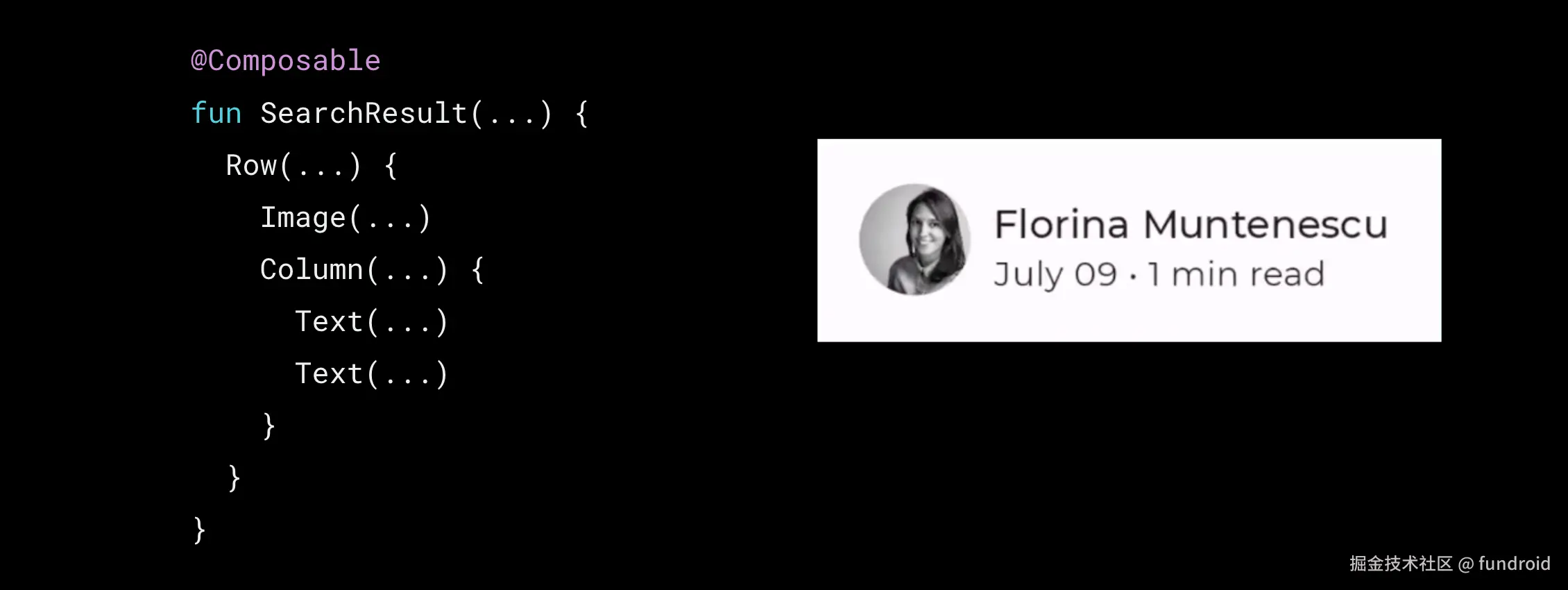

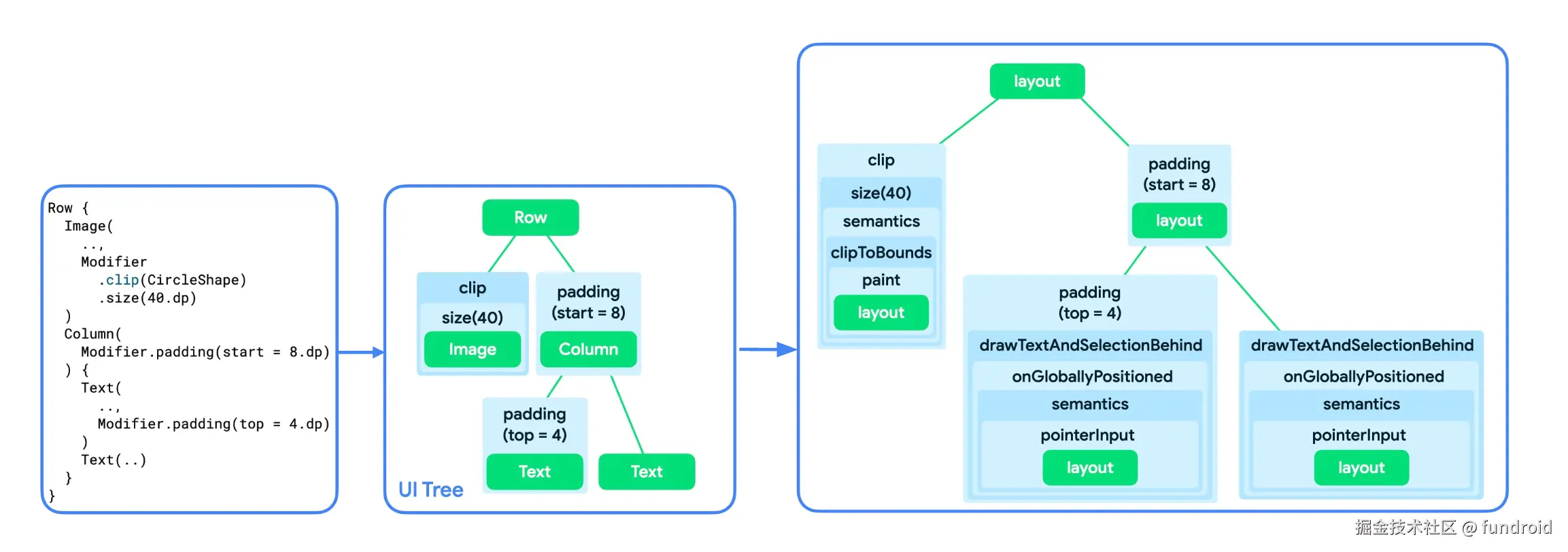

上面代码描述了一个卡片的布局，下面以这个布局的节点树为例，看一下布局流程

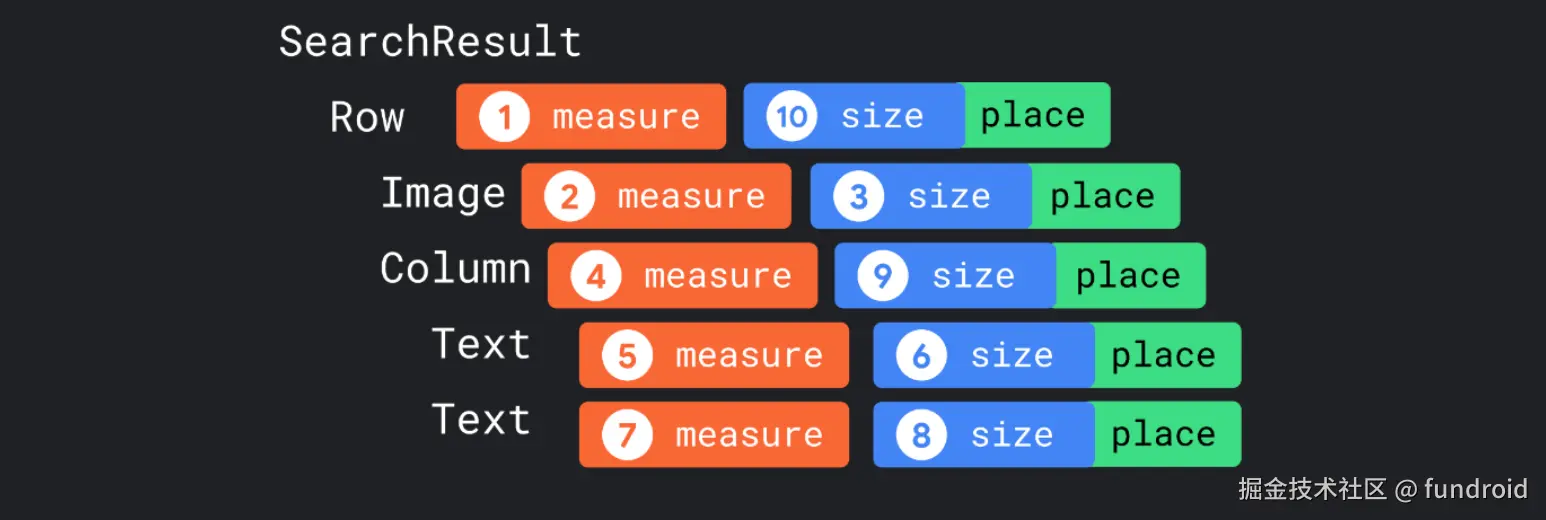

一文看懂 Jetapck Compose 布局流程_Android Jetpack_03

  • Step1：从 Row 开始发起测量，遵循三步走第一步，深度遍历测量其子节点 Image 和 Column
  • Step2&3： Image发起测量，因为没有子节点需要测量了，所以只需要计算自己的尺寸，也因为没有子节点需要摆放，空实现完成 place 即可。
  • Step4：Column 发起测量，因其有子节点，继续深度遍历
  • Step5&6：测量 Text ，因为一个叶子节点，立即完成自己的 Size 和 Place 阶段
  • Step7&8：测量另一个 Text，同上
  • Step9：Column 拿到两个子 Text 返回的 Size 后，计算出自己的 Size，不难猜到其计算逻辑应该是 width = maxOf(child1.w, child2.w)， height = sumOf(child1.h, child2.h)。 设置自己的 width 和 height 后，对两个子 Text 进行 Place， 垂直线性摆放。

看一下代码是如何实现这三步。

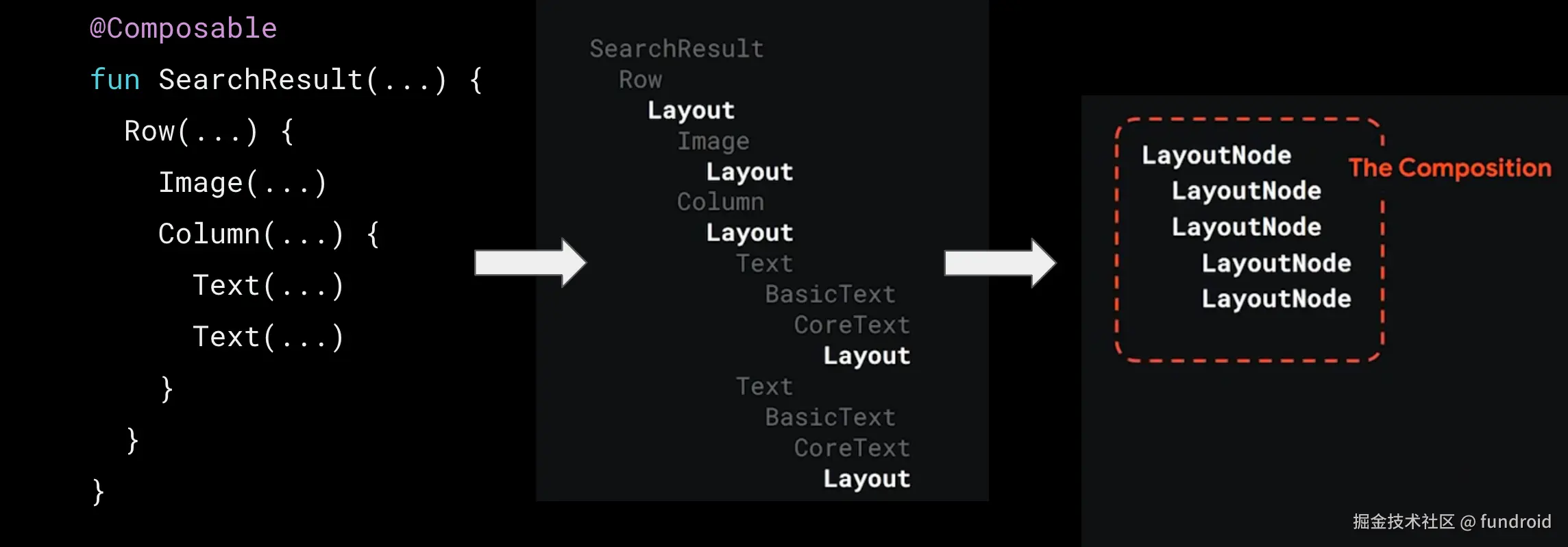

所有的 Composable 最终都会调用一个公共 Layout Composable 方法，这里面创建 LayoutNode 存储在 Composition 节点树

一文看懂 Jetapck Compose 布局流程_客户端_04

以 Column 的实现为例，可以看到调用 Layout 时，传入了三个参数

@Composable
inline fun Column(
    modifier: Modifier = Modifier,
    verticalArrangement: Arrangement.Vertical = Arrangement.Top,
    horizontalAlignment: Alignment.Horizontal = Alignment.Start,
    content: @Composable ColumnScope.() -> Unit
) {
    val measurePolicy = columnMeasurePolicy(verticalArrangement, horizontalAlignment)
    Layout(
        content = { ColumnScopeInstance.content() },
        measurePolicy = measurePolicy,
        modifier = modifier
    )
}
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • content：在这里定义子 Composable ，组合过后形成当前节点的子节点
  • measurePolicy：这是定义了布局的三步走核心逻辑

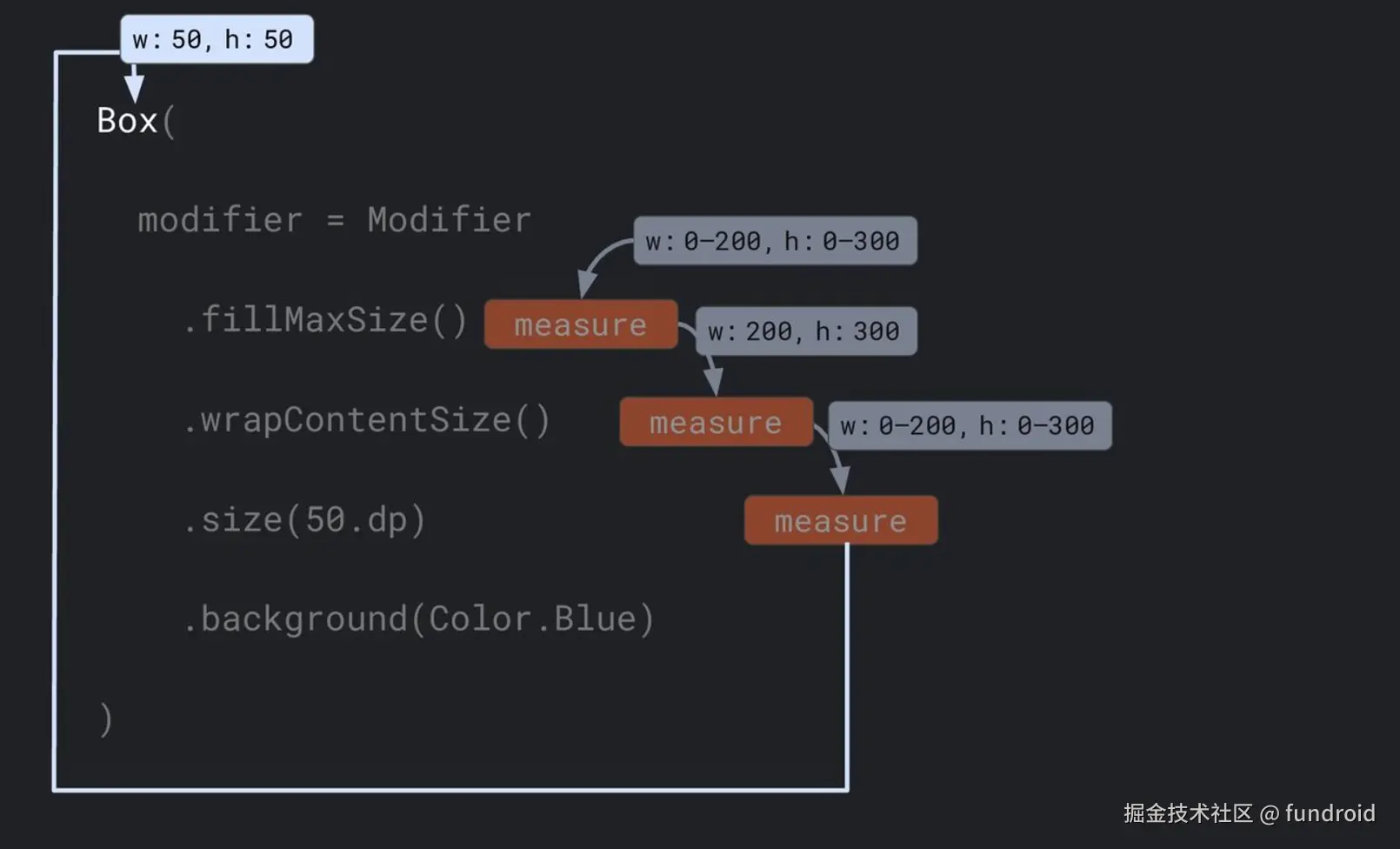

  • modifier：修饰符链，参与到布局或者绘制阶段

measurePolicy和 modifier 会存储在当前 LayoutNode 上，等待 measure 的开始参与其中。下面重点分析 MeasurePolicy 了解三步走如何实现。

3. MeasurePolicy - 测量策略

fun interface MeasurePolicy {

    fun MeasureScope.measure(
        measurables: List<Meas
