Linux策略路由

策略路由

策略路由，顾名思义就是根据一定的策略做的路由转发。普通的路由转发只根据报文的目的IP查找路由表，根据最长匹配来转发。策略路由，是根据一定的策略来确定转发下一跳，策略可以匹配报文的五元组，QOS标记等信息，通过策略路由可以更精确的指定转发路径。

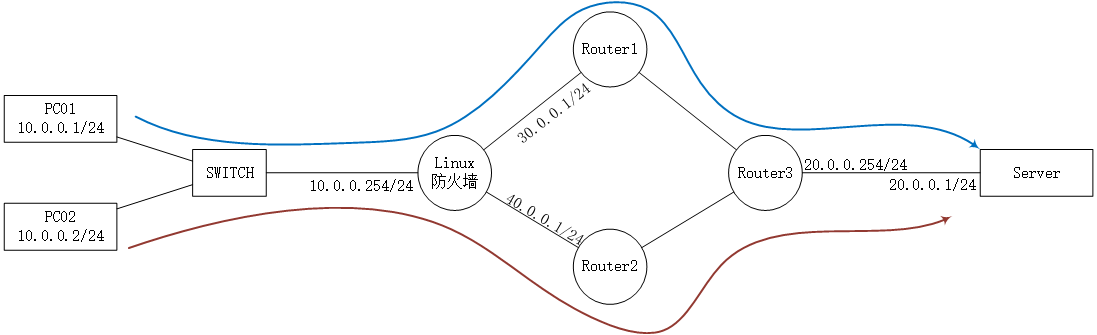

如上图，左边的PC01和PC02要访问右边的Server，如果通过路由转发，会有两种情况：两台PC都走一条路径，两台PC根据负载分担机制随机走上面或者下面的路径(人工不可干预)。如果要实现精确的路径控制，即PC01的流量走上面，PC02的流量走下面，就要通过策略路由来实现。

Linux策略路由

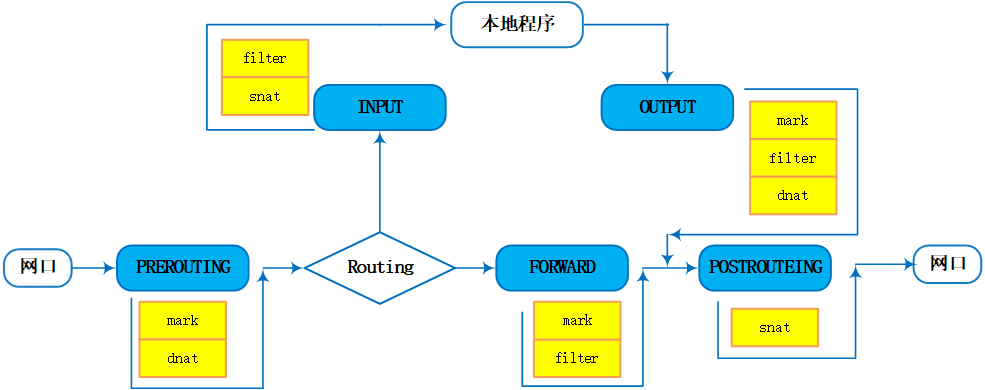

Linux策略路由，依赖三个组件实现：nftables，ip rule，路由表。下面根据Linux转发流程图来分析：

报文进入Linux时，首先通过prerouting链，在该链中为报文设置meta mark，报文在Linux内部的整个转发过程都会携带这个标识，后续的Rouing模块，或者forward等其它链都可以看到这个标识并把他作为一个匹配条件。在本实验中，把PC01发出的报文标识成0x01，把PC02发出的报文标识成0x02：

//创建链，以根据源IP设置meta mark
nft add chain ip tb_0 meta_mark '{ type filter hook prerouting priority -150; }'
//针对来PC01的报文设置meta mark为0x1
nft add rule ip tb_0 meta_mark ip saddr 10.0.0.1 meta mark set 0x1
//针对来PC02的报文设置meta mark为0x1
nft add rule ip tb_0 meta_mark ip saddr 10.0.0.2 meta mark set 0x2

报文出prerouting链后进入Routing模块，Routing模块首先查找ip rule规则，由ip rule规则确定查找哪个路由表，默认的ip rule规则有三条，分别对应三个路由表：

ip rule的优先级数值越小，优先级越高。在查找ip rule的过程中，依次进入匹配规则对应的路由，如果查到对应路由就直接转发，不再继续匹配其它ip rule规则；如果在一个路由表没有查到对应的路由，就进入下一个规则对应的路由表，直到全部路由表都查找完。

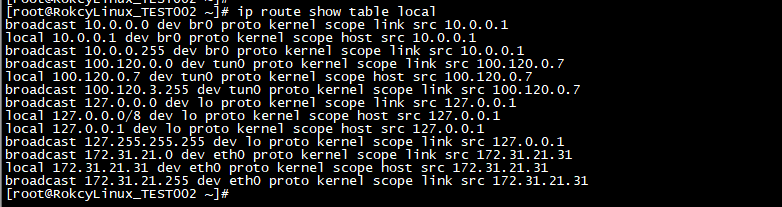

默认优先级为0的ip rule不能删除及修改，它对应的路由表为local，由系统自动产生并更新，local表中有四种目的地址，本机接口的IP，本机接口的IP所属的网段，本机接口的IP所属的网段广播地址，环回地址(127.0.0.0/8)。即所有报文在Routing模块中都是首先查找一下，是否为上送本机的报文，不是上送本机的报文就进入下一个路由表继续查找。

系统缺省的ip rule规则中，local路由表之后就是main路由表，也是我们缺省的路由表，优先级为32766(优先级倒数第二)，在本实验中，我们添加两条优先级高于32766的ip rule，匹配条件为prerouting链中设置的meta mark：

//PC01发出的报文，meta mark已经设置成0x1，在这里指定查找路由表pc01
ip rule add fwmark 0x1 table pc01 priority 3
//PC02发出的报文，meta mark已经设置成0x2，在这里指定查找路由表pc02
ip rule add fwmark 0x2 table pc02 priority 4

Linux系统通过 /etc/iproute2/rt_tables 文件维护路由表，默认只有三张路由表(和默认的ip rule对应)：local，main和default。我们需要修改rt_tables 文件，在里面添加路由表pc01和pc02，每个路由表要有一个唯一的ID，修改之后的文件如下：

报文在转发过程中通过ip rule规则进入路由表查找路由，所以我们需要在对应路由表中添加对应的路由：

//进入路由表pc01的报文全部转发到Router1
ip route add default via 30.0.0.1 table pc01
//进入路由表pc02的报文全部转发到Router1
ip route add default via 40.0.0.1 table pc02

此至，Linux系统的策略路由就配置完成，PC01发出的报文走Router1，PC02发出的报文走Router2。在本实验中，prerouting链设置meta mark时，只匹配了源IP，在实际运用中，可以根据需求灵活设置匹配条件，以及满足实际的需求。
