这篇博客详细介绍了OpenGL中Shader的关键字，包括`in`、`out`、`uniform`和`main`函数。通过示例展示了如何在vertex和fragment shader间传递颜色信息，以及在C++中向shader传输数据的过程。接着，文章讨论了向量的灵活性，并封装了一个Shader类。最后，引入了颜色信息，使用索引绘制（EBO）优化了顶点数据的处理，展示了如何通过顶点索引来改变渲染顺序。

Shader内的一些关键字

向量

举例：shader之间的数据传输，并实现渐变颜色

Shader内的一些关键字

in：上个阶段传来的变量
out：输出下个阶段的内容
uniform：在C++程序传入shader的内容
main 函数：进行一系列操作

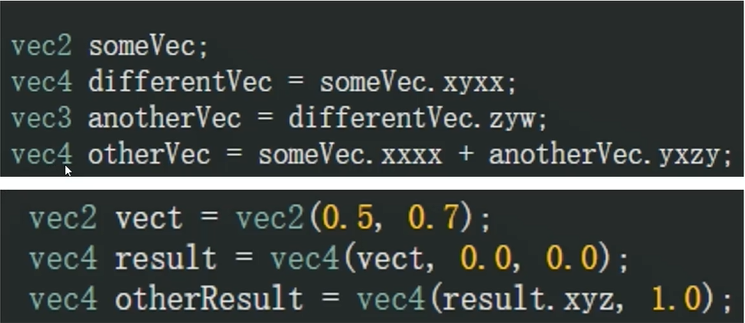

向量

操作非常灵活

举例：shader之间的数据传输，并实现渐变颜色

vertexShader.glsl

#version 330 core
layout (location = 0) in vec3 aPos;//由C++代码中VBO绑定的锚定点输入。

out vec4 vertexColor;

void main()
{
   gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);
   vertexColor=vec4(0.5,0.0,0.0,1.0);
};

fragmentShader.glsl

#version 330 core
out vec4 FragColor;

in vec4 vertexColor;

void main()
{
    //FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);
    FragColor = vertexColor;
};

vertexShader中的aPos，由

//对哪个锚点进行操作：layout=0的锚点，读3个顶点，类型为float，不需要归一化，每次步长为3个float大小，从0处开始读
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);

进行读入；

随后vertexShader输出一个vertexColor传入下一个阶段，也就是fragmentShader。

fragmentShader接受vertexShader的输入（vertexColor），同时再输出一个FragColor。

举例：C++向shader传输数据的过程

直接上代码，注意需要把glUserProgram放在前面，启用shaderProblem这个状态

//渲染
void render() {
	glUseProgram(shaderProgram);
	float _time = glfwGetTime();
	float _green = sin(_time) * 0.5f + 0.5f;
	int _location = glGetUniformLocation(shaderProgram, "ourColor");
	glUniform4f(_location, 0.0f, _green, 0.0f, 1.0f);

	glBindVertexArray(VAO);
	//以三角形模式绘制，从第0个顶点开始，起作用的有3个点
	glDrawArrays(GL_TRIANGLES, 0, 3);
	glUseProgram(0);
}</
