DataWhale_组队目标检测 ：）不讲武德-炼丹与品尝

上一篇网络设计博客链接：化劲儿-损失函数设计

本专栏笔记用于记录学习DataWhale开源CV教程动手学CV-Pytorch遇到的问题及思考

教程链接如下：动手学CV-Pytorch

重要内容文章会以黄色背景或者蓝色字体标出

训练和测试

前面的章节，我们已经对目标检测训练的各个重要的知识点进行了讲解，下面我们需要将整个流程串起来，对模型进行训练。

目标检测网络的训练大致是如下的流程：

• 设置各种超参数
• 定义数据加载模块 dataloader
• 定义网络 model
• 定义损失函数 loss
• 定义优化器 optimizer
• 遍历训练数据，预测-计算loss-反向传播

训练设置伪代码如下

import time
import torch.backends.cudnn as cudnn
import torch.optim
import torch.utils.data
from model import tiny_detector, MultiBoxLoss
from datasets import PascalVOCDataset
from utils import *

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
cudnn.benchmark = True

# Data parameters
data_folder = '../../../dataset/VOCdevkit'  # data files root path
keep_difficult = True  # use objects considered difficult to detect?
n_classes = len(label_map)  # number of different types of objects

# Learning parameters
total_epochs = 230 # number of epochs to train
batch_size = 32  # batch size
workers = 4  # number of workers for loading data in the DataLoader
print_freq = 100  # print training status every __ batches
lr = 1e-3  # learning rate
decay_lr_at = [150, 190]  # decay learning rate after these many epochs
decay_lr_to = 0.1  # decay learning rate to this fraction of the existing learning rate
momentum = 0.9  # momentum
weight_decay = 5e-4  # weight decay

后处理

目标框信息解码

之前我们的提到过，模型不是直接预测的目标框信息，而是预测的基于anchor的偏移，且经过了编码。因此后处理的第一步，就是对模型的回归头的输出进行解码，拿到真正意义上的目标框的预测结果。

NMS非极大值抑制

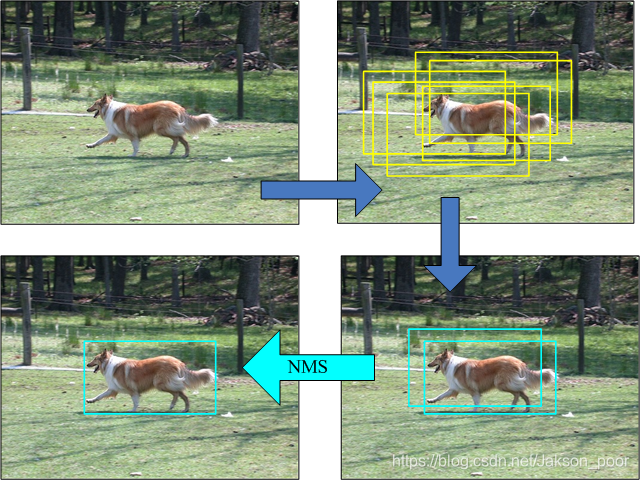

后处理还需要做什么呢？由于我们预设了大量的先验框，因此预测时在目标周围会形成大量高度重合的检测框，而我们目标检测的结果只希望保留一个足够准确的预测框，所以就需要使用某些算法对检测框去重。这个去重算法叫做NMS，下面我们详细来讲一讲。

NMS的大致算法步骤如下：

• 按照类别分组，依次遍历每个类别。
• 当前类别按分类置信度排序，并且设置一个最低置信度阈值如0.05，低于这个阈值的目标框直接舍弃。
• 当前概率最高的框作为候选框，其它所有与候选框的IOU高于一个阈值（自己设定，如0.5）的框认为需要被抑制，从剩余框数组中删除。
• 然后在剩余的框里寻找概率第二大的框，其它所有与第二大的框的IOU高于设定阈值的框被抑制。
• 依次类推重复这个过程，直至遍历完所有剩余框，所有没被抑制的框即为最终检测框。

参考Fast R-CNN中的NMS实现，代码如下：

# --------------------------------------------------------
# Fast R-CNN
# Copyright (c) 2015 Microsoft
# Licensed under The MIT License [see LICENSE for details]
# Written by Ross Girshick
# --------------------------------------------------------
import numpy as np
# dets: 检测的 boxes 及对应的 scores；
# thresh: 设定的阈值

def nms(dets,thresh):
    # boxes 位置
    x1 = dets[:,0]
    y1 = dets[:,1]
    x2 = dets[:,2]
    y2 = dets[:,3]
    # boxes scores
    scores = dets[:,4]
    areas = (x2-x1+1)*(y2-y1+1)   # 各box的面积
    order = scores.argsort()[::-1]  # 分类置信度排序
    keep = []                        # 记录保留下的 boxes
    while order.size > 0:
        i = order[0]               # score最大的box对应的 index
        keep.append(i)        # 将本轮score最大的box的index保留
        \# 计算剩余 boxes 与当前 box 的重叠程度 IoU
        xx1 = np.maximum(x1[i],x1[order[1:]])
        yy1 = np.maximum(y1[i],y1[order[1:]])
        xx2 = np.minimum(x2[i],x2[order[1:]])
        yy2 = np.minimum(y2[i],y2[order[1:]])
        w = np.maximum(0.0,xx2-xx1+1) # IoU
        h = np.maximum(0.0,yy2-yy1+1)
        inter = w*h
        ovr = inter/(areas[i]+areas[order[1:]]-inter)
        \# 保留 IoU 小于设定阈值的 boxes
        inds = np.where(ovr<=thresh)[0]
        order = order[inds+1]
    return keep

单图预测推理

当模型已经训练完成后，下面我们来看下如何对单张图片进行推理，得到目标检测结果。

首先我们需要导入必要的python包，然后加载训练好的模型权重。

随后我们需要定义预处理函数。为了达到最好的预测效果，测试环节的预处理方案需要和训练时保持一致，仅去除掉数据增强相关的变换即可。

因此，这里我们需要进行的预处理为：

• 将图片缩放为 224 * 224 的大小
• 转换为 Tensor 并除 255
• 进行减均值除方差的归一化

# Set detect transforms (It's important to be consistent with training)
resize = transforms.Resize((224, 224))
to_tensor = transforms.ToTensor()
normalize = transforms.Normalize(mean=[0.485, 0.456, 0.406],
                                 std=[0.229, 0.224, 0.225])

接着我们就来进行推理，过程很简单，核心流程可以概括为：

• 读取一张图片
• 预处理
• 模型预测
• 对模型预测进行后处理

# Transform the image
image = normalize(to_tensor(resize(original_image)))

# Move to default device
image = image.to(device)

# Forward prop.
predicted_locs, predicted_scores = model(image.unsqueeze(0))

# Post process, get the final detect objects from our tiny detector output
det_boxes, det_labels, det_scores = model.detect_objects(predicted_locs, predicted_scores, min_score=min_score, max_overlap=max_overlap, top_k=top_k)

这里的detect_objects 函数完成模型预测结果的后处理，主要工作有两个，首先对模型的输出进行解码，得到代表具体位置信息的预测框，随后对所有预测框按类别进行NMS，来过滤掉一些多余的检测框，也就是我们上一小节介绍的内容。

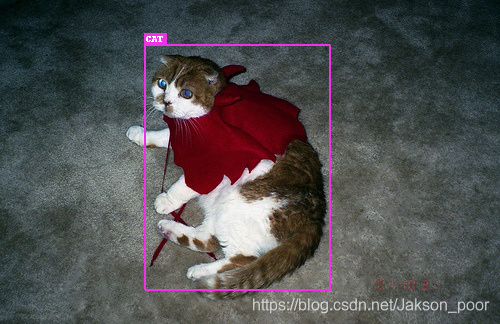

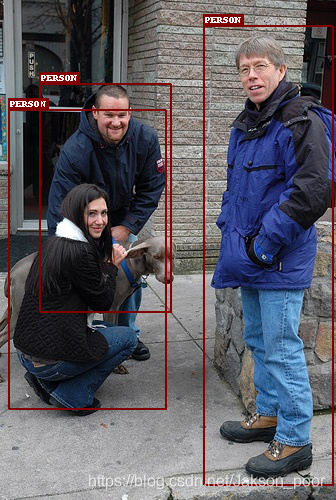

最后，我们将最终得到的检测框结果进行绘制，得到类似如下图的检测结果：
